2马力鼠笼式工业电动机三维设计作品

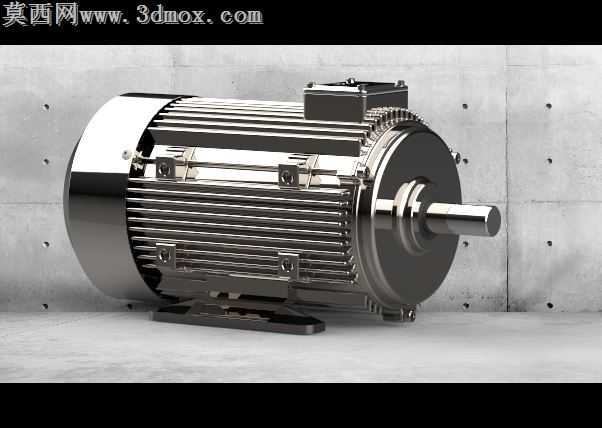

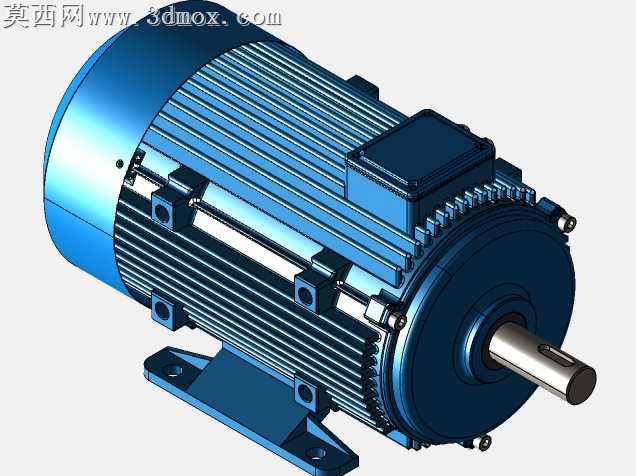

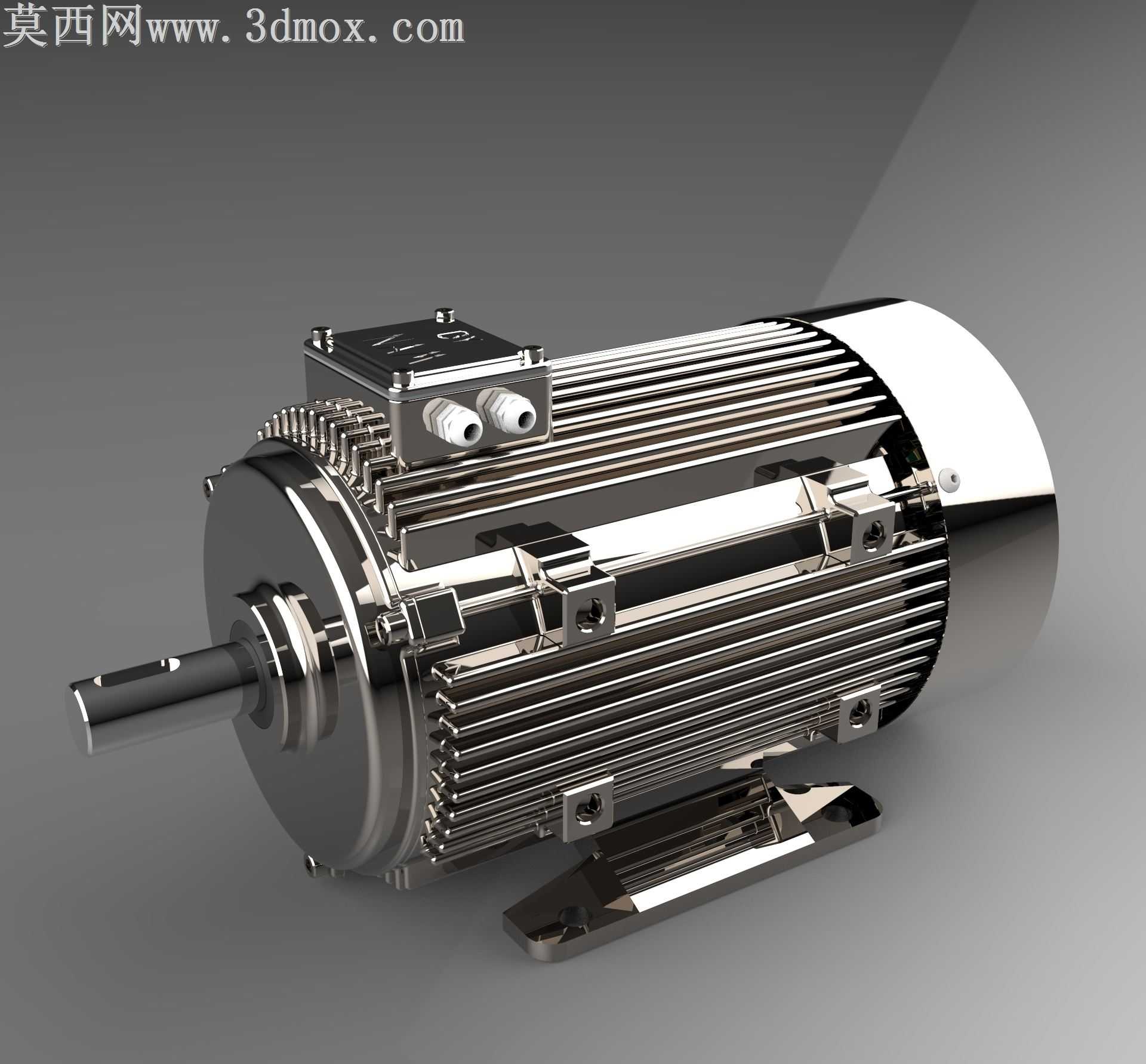

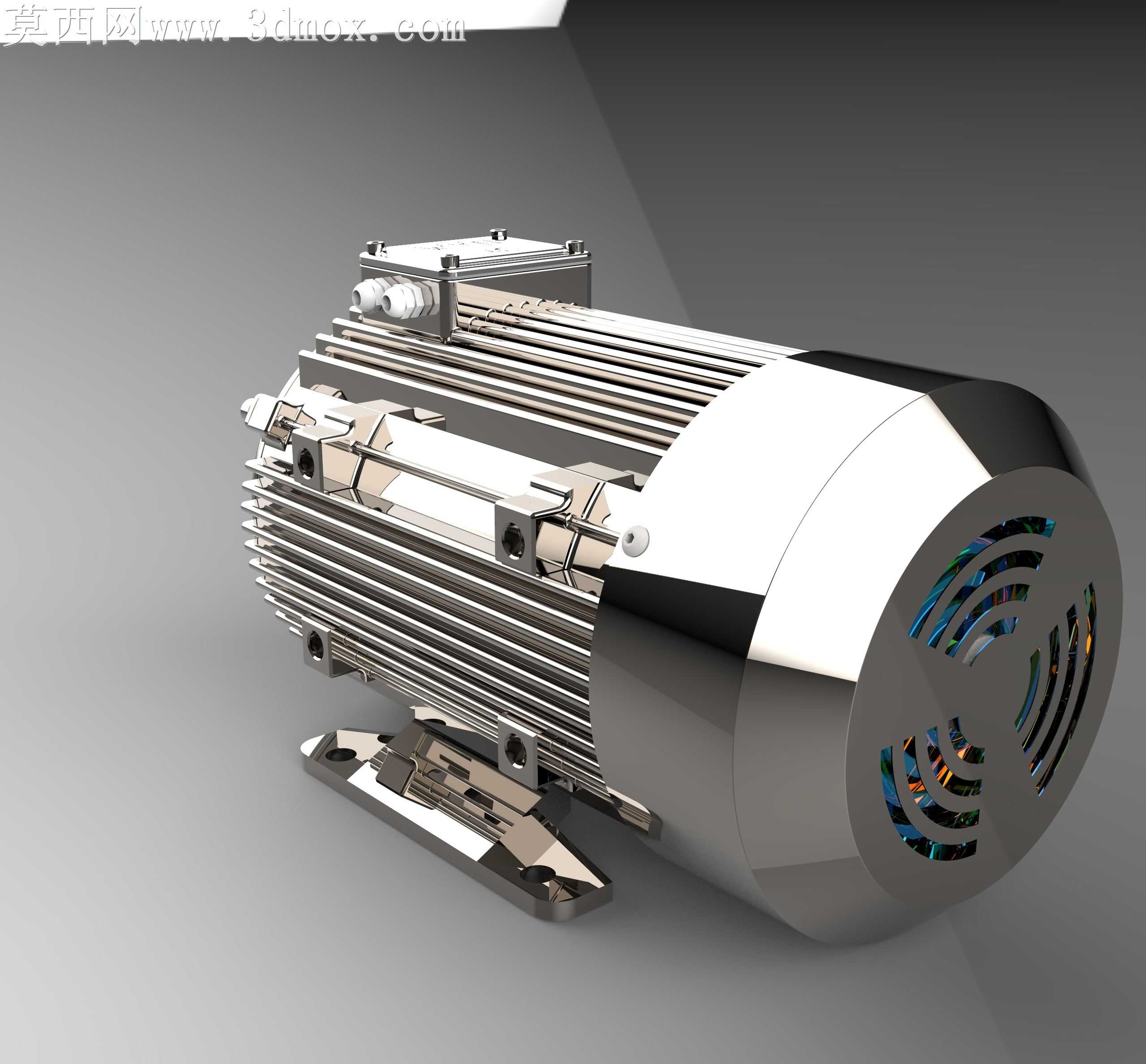

本作品为2马力鼠笼式三相异步电动机的三维建模设计成果，建模过程严格遵循工业鼠笼电机的实际生产尺寸规范，完整还原了该功率段电机的全部结构细节。建模阶段首先搭建电机整体装配骨架，以输出轴的中心轴线为全局装配基准，依次完成定子组件、鼠笼转子、机座、端盖、接线盒、安装底脚、散热筋结构的独立零件建模，再通过同轴配合、面贴合、紧固件定位等装配约束完成整机装配，所有零件间的配合间隙完全符合中小型电机的行业装配公差要求。材质与渲染阶段，针对不同部件的实际材质属性做了精准的材质参数调试：机座与端盖采用铸铝材质表现，调整金属粗糙度参数还原铸铝件表面细腻的磨砂氧化质感，同时添加轻微的环境反射效果体现金属材质特性；输出轴采用调质钢材材质，调高金属高光强度与反射率，还原机加工轴类零件表面的光亮金属质感；接线盒盖采用同机座一致的铸铝材质，安装吊环、紧固螺栓等标准件采用镀锌钢材材质，还原标准件表面的镀锌钝化色泽；散热筋部分与机座做一体化材质处理，通过光影调整凸显散热筋的凹凸结构层次。结构设计上，完整还原了鼠笼电机的典型结构特征：机座表面均匀排布轴向散热筋，增大电机运行时的散热面积，匹配2马力功率等级的散热需求；B3卧式安装底脚带有标准安装孔位，可直接适配常规工业设备的电机安装工位；输出轴端带有标准键槽，可通过平键连接负载设备实现动力输出；接线盒位于机座侧上方，预留了线缆接入的空间结构，端盖处带有轴承安装位的细节结构，还原端盖对转子的支撑定位作用。设计过程中充分考虑了模型的工程实用性，所有结构特征均可直接对接工程图纸的尺寸标注，既可以作为工业设计教学的演示模型，也可用于自动化设备、通用机械的整机装配虚拟仿真，为电机选型、设备布局模拟提供精准的三维数字模型支撑，渲染阶段采用柔和的工业环境光，多角度呈现电机的结构细节与材质质感，让模型展示效果贴近真实工业产品的视觉表现。
