日星ibike电机制动安装夹具结构设计

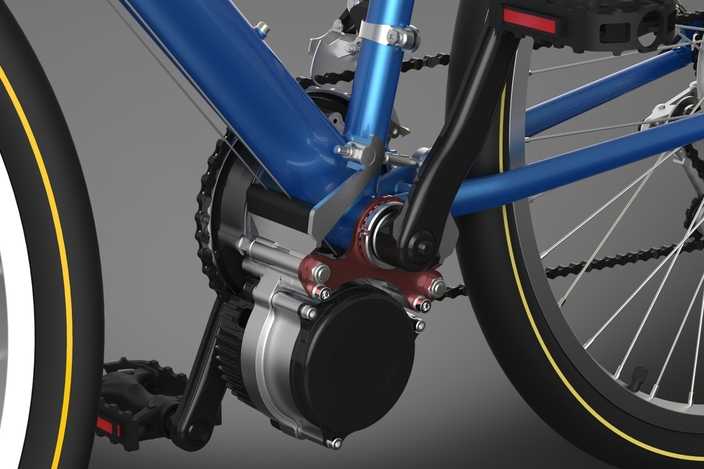

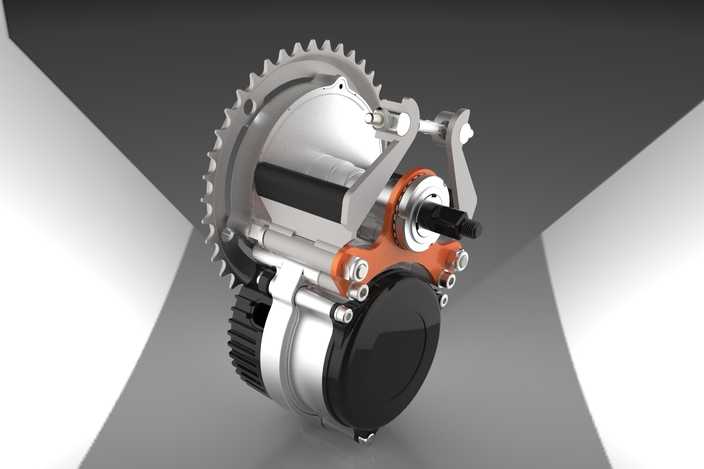

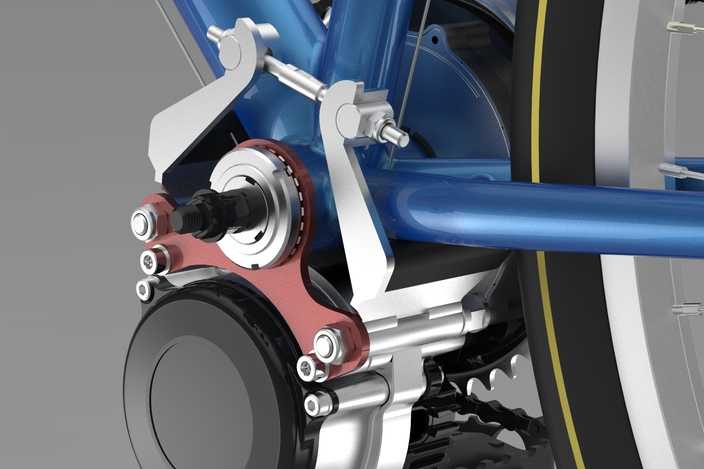

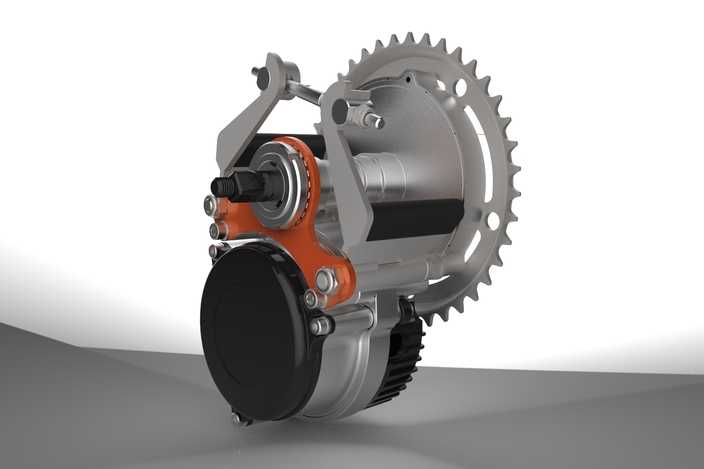

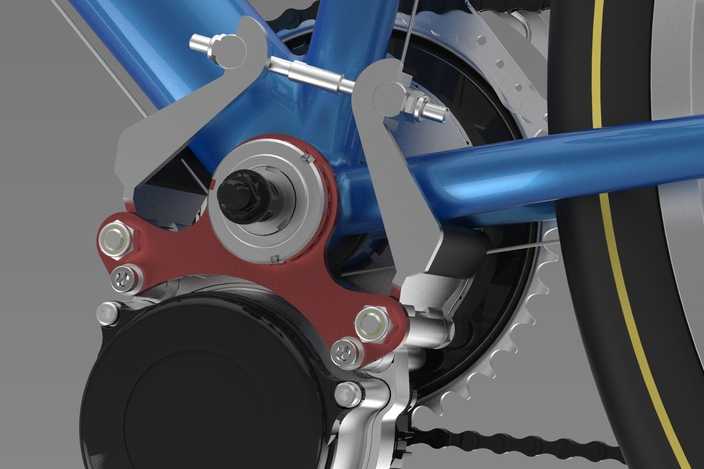

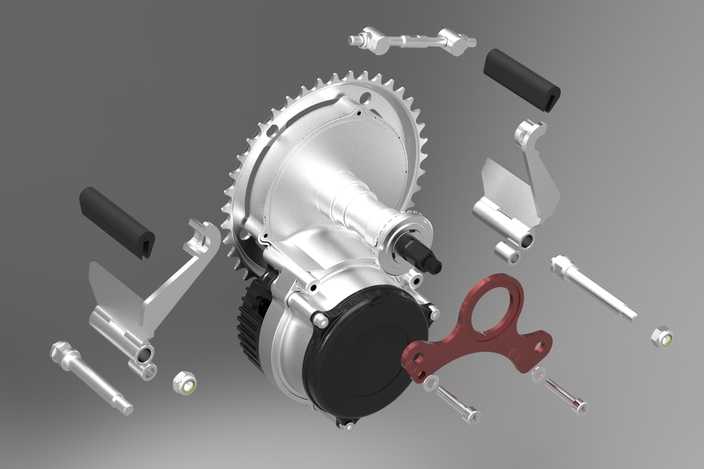

本作品为适配日星ibike系列电机构建的专用安装夹具三维模型，整体建模过程严格遵循机械装配的公差配合逻辑，在三维建模环境中完成了所有零件的参数化绘制，先基于自行车后叉、轮毂电机的安装基准尺寸搭建骨架模型，再逐一拆分出摆臂、锁紧块、橡胶垫、拉杆、连接销轴等独立零件，每一处孔位、轴径、倒角都对应实际安装的尺寸要求，避免出现装配干涉问题。渲染阶段针对不同零件赋予了贴合实际的材质属性：金属结构件采用哑光铝合金与阳极氧化红的金属材质，还原夹具主体的金属质感与表面处理效果，橡胶垫块赋予三元乙丙橡胶的哑光磨砂质感，表面添加细微的颗粒纹理提升真实感，自行车架、电机外壳、轮胎等配套部件也分别匹配了对应材质，通过环境光、补光的参数调整，清晰呈现出夹具各部件的装配层次与结构细节。结构设计上，该夹具采用对称摆臂式锁紧结构，一对上针脚可随摆臂同步摆动，两个摆块内部预装三元乙丙橡胶垫，依托车架与电机上已有的螺纹孔完成定位锁紧；另一块连接板用于衔接针脚与中央集线部件，形成笼式限位结构将电机稳妥包覆，配套的锁紧拉杆可反向拉紧限位，避免自行车骑行过程中夹具出现振荡松脱，同时预留了小尺寸过线间隙，方便车架上的线缆通过，橡胶垫上的微小切槽可增大与接触面的摩擦力，提升锁紧后的稳定性，设计时还预留了结构优化空间，可直接在电机端融合成型额外的固定耳位，无需额外加工即可实现更稳固的连接，整体结构兼顾了安装便捷性与锁紧可靠性，完全适配电助力自行车后轮电机的安装固定需求，可直接用于工装加工参考、装配模拟验证等场景。
