工业冷却系统配套承载托架结构设计

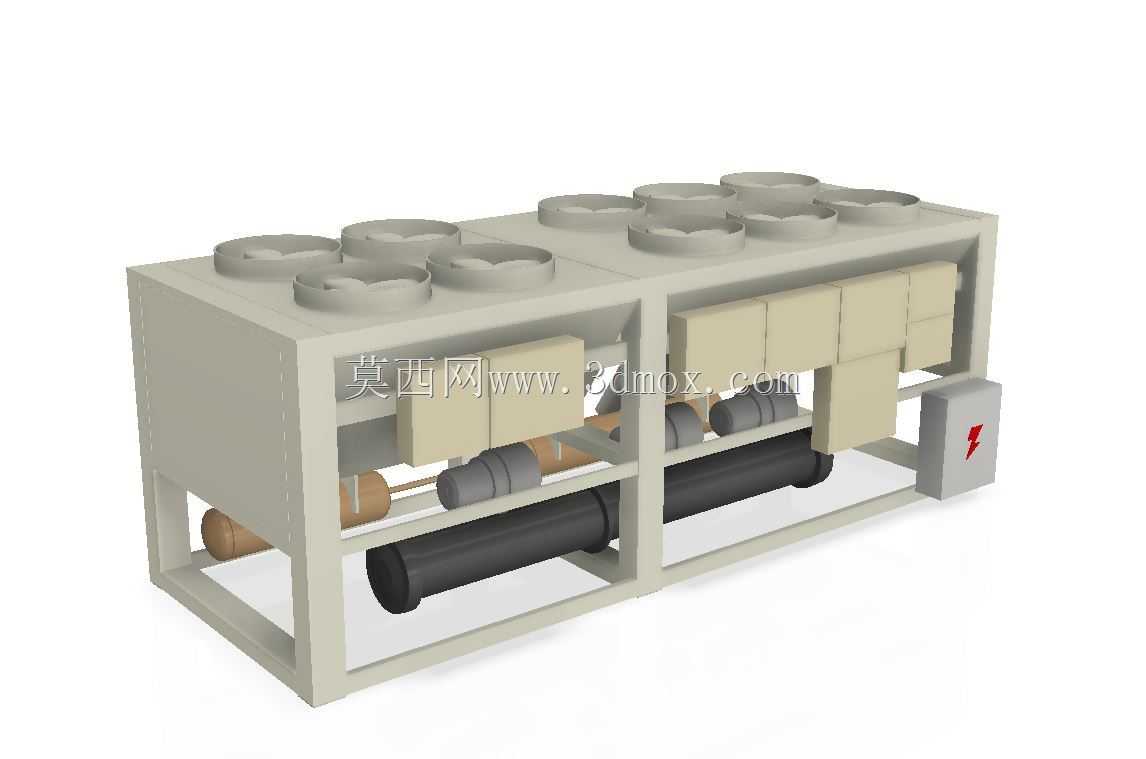

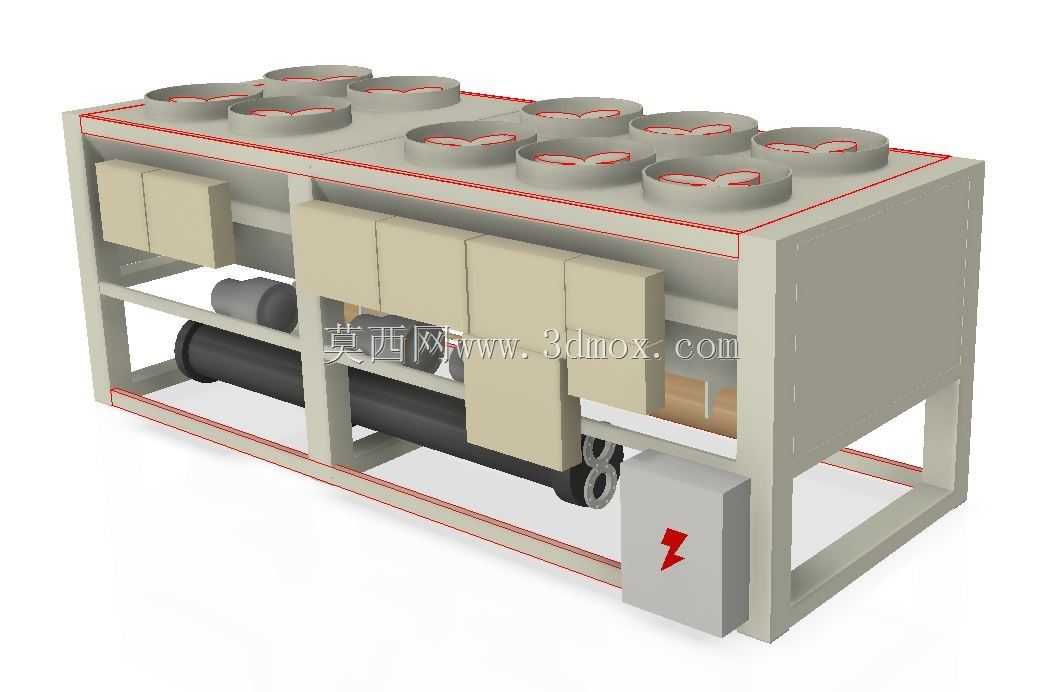

该托架是工业冷却换热系统的核心承载配套部件，主要应用于大型商用中央空调机组、工业制程冷却系统、数据中心温控散热系统、化工生产换热工段等场景，作为冷却器核心换热组件的集成安装载体，承担着固定换热模块、排布管路线路、整合附属功能部件的关键作用，是保障冷却设备整体结构稳定性、运行可靠性的重要基础结构。从实际用途来看，该托架可同时承载多组顶置式冷却换热单元，将卧式换热筒体、管路组件、电控模块等分散部件整合为一体化整机结构，既能够为内部换热管路提供稳定的支撑定位，避免设备运输、运行过程中管路移位、部件磕碰造成的冷媒泄漏、换热效率下降问题，也能够为现场安装提供统一的对接基准，大幅缩短现场安装调试的周期，降低现场施工的难度。在功能特性设计上，该托架采用框架式镂空结构设计，主体框架采用矩形型钢拼接成型，整体刚性充足，可承受多组换热单元叠加的总载荷，同时镂空结构能够为底部卧式换热筒体预留充足的通风散热空间，避免热量在机架内部积聚影响换热效率；框架中部设置有竖向分隔支撑梁，将整体托架划分为两个独立的承载区间，可分别适配不同规格的换热模块，也可根据实际制冷量需求灵活增减换热单元数量，具备较强的适配扩展性；托架侧部预留有电控箱安装位，可直接集成设备的配电、控制模块，无需额外增设电控安装支架，进一步压缩整机的占地空间；框架底部预留有统一的安装固定孔位，可直接与混凝土基础、钢制减震底座对接固定，适配不同场景的安装需求。在设计思路层面，该托架完全围绕冷却器的实际运行需求展开，首先根据顶置换热单元的排布方式确定顶部承载面的尺寸，确保每个换热单元的安装位都有对应的支撑梁承载，避免顶部面板出现受力变形；其次根据内部换热筒体的直径、长度调整框架的层间高度与横向支撑位置，确保筒体安装后受力均匀，同时预留出管路连接、阀门操作的操作空间，方便后期设备维护检修；再者充分考虑设备运输、吊装的需求，框架整体受力经过校核，可满足整体吊装的强度要求，避免吊装过程中框架变形。从外形尺寸与安装边界来看，该托架整体为长方体框架结构，长度方向适配双列换热单元的排布宽度，宽度方向覆盖换热筒体的轴向安装长度，高度方向兼顾顶部换热单元安装、底部筒体布置与侧部电控箱安装的空间需求，整体外轮廓规整无外凸部件，安装时仅需按照底部预留孔位的尺寸做好基础预埋即可，无需额外预留过多的侧边操作空间，能够有效压缩设备的整体占地尺寸，适配机房空间有限的安装场景。
