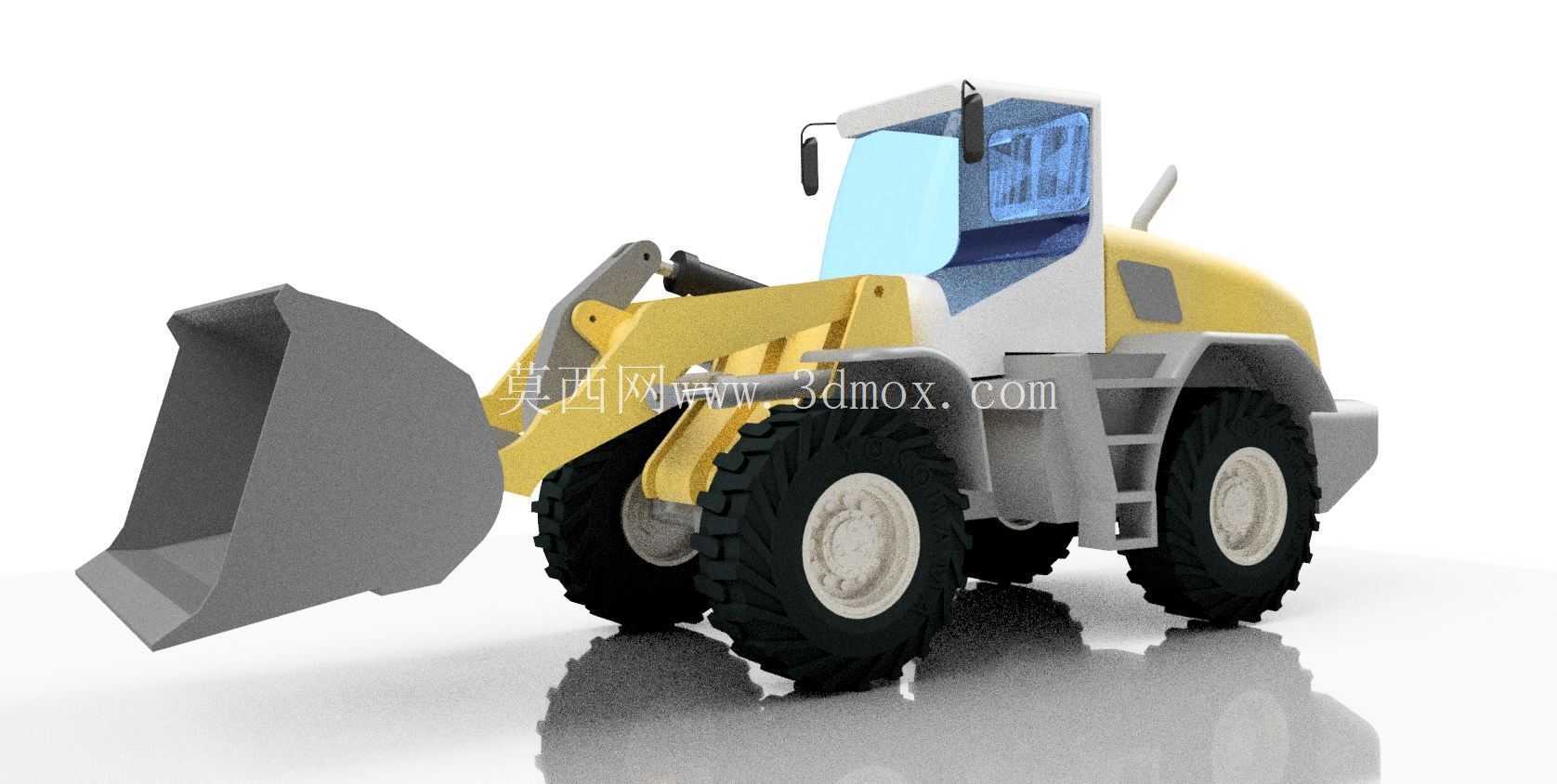

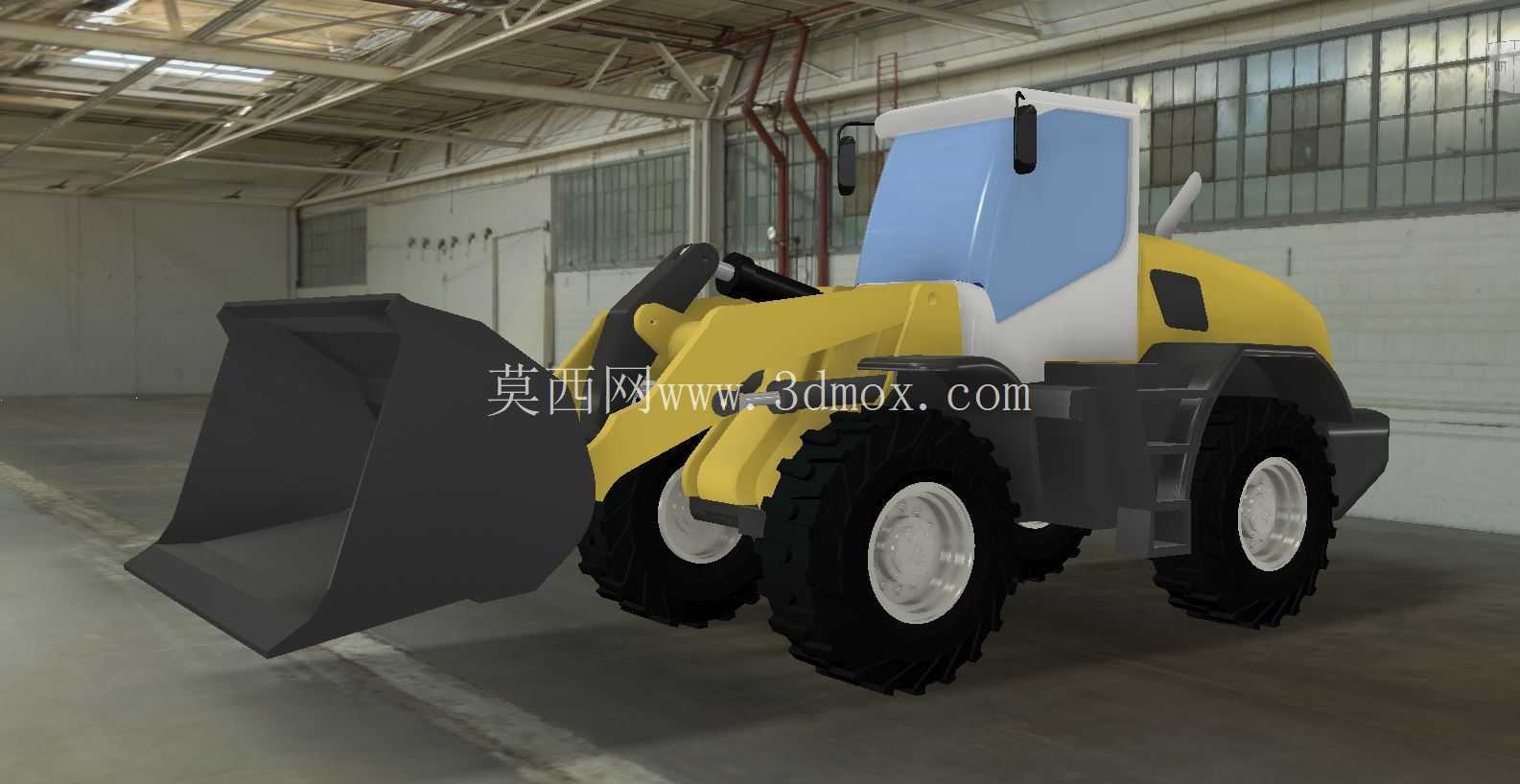

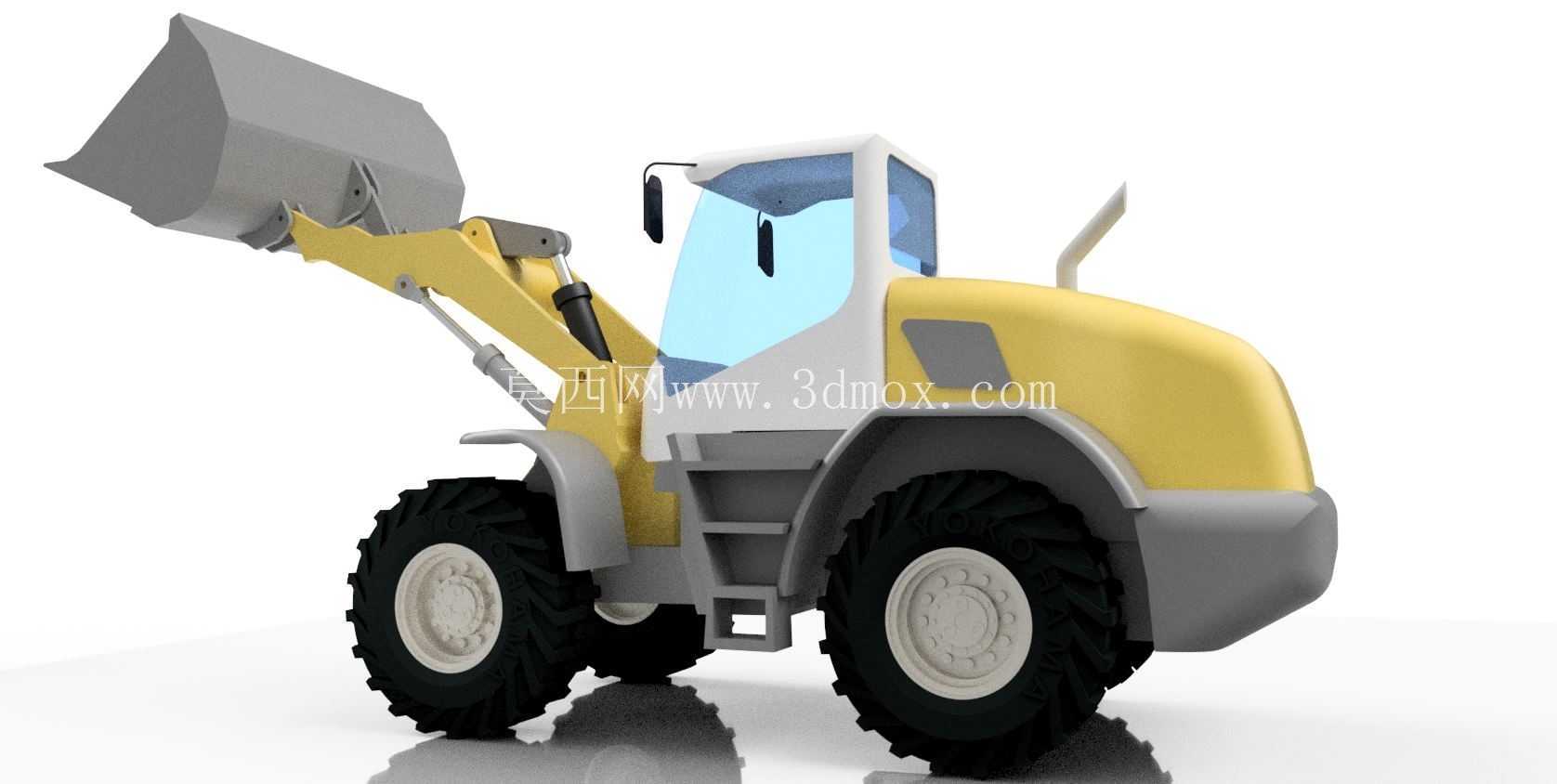

利勃海尔L580轮式装载机整机简化结构

　　这款轮式装载设备的三维结构还原，核心围绕矿山散料转运、基建场地土方整理、厂区物料堆存转运这类高频作业场景做结构简化，没有冗余的内饰、管线细碎结构，保留了整机作业相关的核心受力与运动部件，方便结构设计人员快速做整机布局参考、作业姿态模拟。从实际作业逻辑来看，轮式装载机的核心功能是完成散状物料的铲装、短距离转运、卸料堆高，这款简化结构完整保留了工作装置的铰接点位：铲斗与动臂的铰接、动臂与前车架的铰接、摇臂连杆的连接点位、转斗油缸与动臂油缸的安装座位置，这些点位的坐标精度直接决定了铲斗的收斗角、卸料角、最大举升高度这些核心作业参数，建模时严格按照实机的作业边界做了位置约束，不会出现运动干涉的问题。

　　设计思路上没有追求全细节的高模复刻，而是偏向工程应用层面的结构参考：整机的轴距、轮距参考同级别轮式装载机的通用安装边界做了等比例还原，轮胎的外径、轮边宽度匹配23.5-25规格工程轮胎的实际尺寸，前车架与后车架的铰接位置保留了转向角的预留空间，原地转向时的轮胎扫掠边界、尾部回转半径都做了对应约束，方便做厂区作业通道宽度校核、地下巷道作业的空间适配性验证。车身覆盖件的曲面做了简化处理，没有保留细碎的棱线、标识凹槽，只保留了驾驶室的视野轮廓、发动机舱的整体外形、配重块的外凸边界，这些外形尺寸直接关系到整机的通过性：最小离地间隙、接近角、离去角的数值都和实机保持一致，做场地作业模拟时不会出现外形尺寸失真导致的碰撞误判。

　　工作装置部分，动臂的板厚结构、铲斗的斗容轮廓做了等比例还原，铲斗的切削刃角度、斗背的弧度符合散料铲装的物料流动特性，举升过程中动臂的运动轨迹、转斗连杆的随动关系都做了运动副约束，直接导入动力学仿真软件就能完成铲装阻力的初步模拟，不需要重新调整铰接点位。后车架部分保留了发动机安装舱的空间边界、配重块的安装位置，整机的重心位置在满载举升、空载行驶两种状态下的投影都落在轮距支撑范围内，符合轮式装载机的稳定性设计要求，不会出现前倾、侧翻的结构逻辑问题。驾驶室的框架轮廓保留了前挡风、侧窗的视野角度，做视野校核时可以直接参考这个轮廓判断驾驶员对铲斗刃口、轮边区域的可视范围，不需要额外搭建驾驶室参考模型。

　　从安装边界来看，整机的总长、总宽、总高都符合公路转场时的尺寸限值，轮胎的安装位置、轮边减速器的外凸尺寸没有超出车身宽度范围，动臂放平状态下的铲斗最低位置贴合地面作业的最小间隙要求，最大举升高度下的卸料高度满足常规自卸车的货箱高度适配需求。整个简化模型剔除了不影响结构分析、运动模拟的细碎零件，比如螺栓、线束、内饰件、玻璃密封条这类非核心结构，文件体量更轻，做整机装配、场景搭建时不会占用过多运算资源，适合做项目前期的方案布局、作业流程模拟、设备选型匹配时的结构参考，也可以作为同类产品改型设计时的基准参考框架，快速调整动臂长度、铲斗容量、轴距参数就能衍生出不同吨位级别的轮式装载机结构方案。
