间歇传动用六槽星形槽轮构件设计

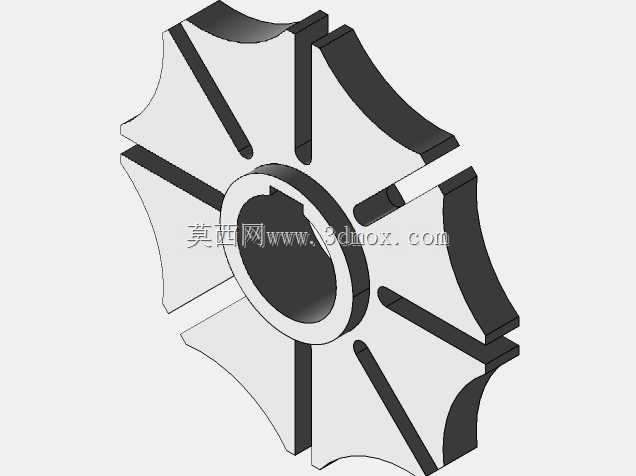

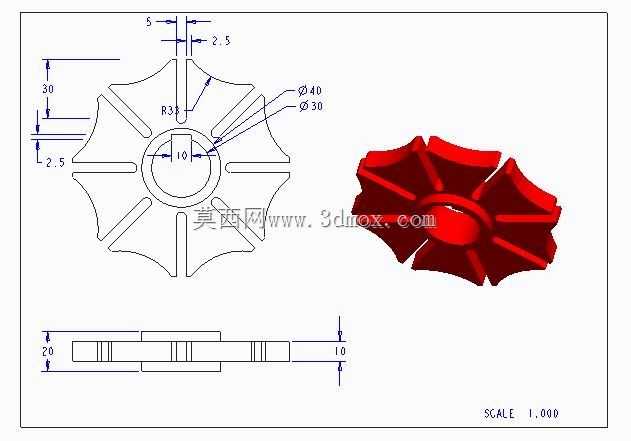

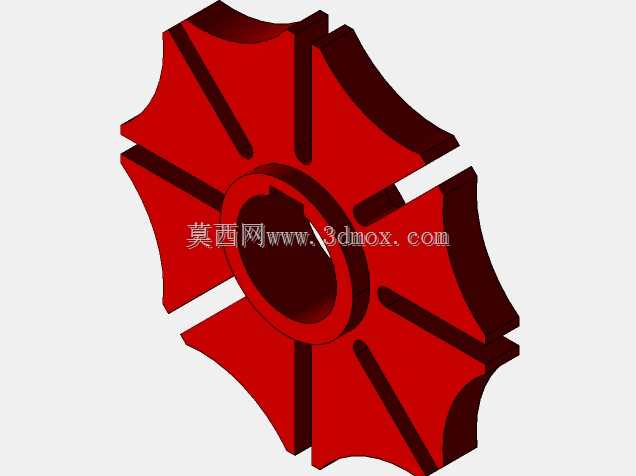

该构件是间歇传动机构中的核心槽轮部件，主要应用于需要实现周期性间歇转位动作的工业设备场景中，常见于多工位自动化装配线的转台驱动、包装机械的工位切换机构、机床的自动进给分度单元、电影放映机的胶片输片机构以及轻工机械的间歇送料装置中，能够将主动拨盘的连续匀速旋转运动，转化为从动槽轮侧的周期性间歇转动，实现工位的精准停顿与转位切换，满足多工序分步加工、装配、检测的动作节拍需求。从功能特性来看，该槽轮采用六槽径向对称结构设计，配合对应圆柱销主动拨盘使用时，每一次拨销进入槽道可带动槽轮完成60度的定角度转位，转位过程运动平稳无刚性冲击，停顿阶段槽轮的凹锁止弧与拨盘的凸锁止弧紧密贴合，无需额外定位装置即可实现转位后的精准锁止，避免负载状态下槽轮出现偏移走位，保障工位定位精度。设计过程中，首先围绕目标设备的工位数量确定槽数为六，匹配六工位的转位节拍需求，槽道采用径向直槽设计，降低加工难度同时保证拨销进出槽道时的传动顺滑度，槽轮外缘的锁止弧半径与主动拨盘的锁止凸弧半径做精准匹配，锁止间隙控制在合理公差范围内，既避免锁止时出现卡滞，也防止间隙过大导致停顿阶段的位置窜动；中心设置的轴孔用于与输出转轴配合传递扭矩，轴孔周边做加厚结构处理，提升槽轮与轴连接部位的结构强度，避免长期交变载荷下出现轴孔开裂变形问题。整体构件采用对称式星形结构，六个驱动槽沿中心轴孔均匀圆周分布，相邻槽之间的凸缘部分做圆弧过渡处理，减少应力集中的同时降低拨销进出槽道时的摩擦阻力；外形上整体为扁平盘状结构，径向尺寸适配常规小型间歇传动机构的安装空间，轴向厚度根据传递扭矩的需求做对应设计，中心轴孔的孔径尺寸适配标准直径的传动输出轴，安装时可通过平键与轴实现周向固定，轴向通过轴肩与挡圈实现限位，安装边界可兼容同规格槽轮机构的安装尺寸，无需对原有设备的安装基座做额外改造即可直接替换使用，能够适配轻载到中载工况下的间歇传动需求，转位过程噪音低、磨损小，长期运行的维护成本较低，可稳定保障设备间歇动作的可靠性与定位精度。
