交流稳压器传动直齿圆柱齿轮结构

　　该齿轮属于交流稳压设备内部的机械传动零件，主要布置在调压执行机构与动力轴之间，用于把一个轴上的旋转运动和扭矩稳定传递到另一个轴，使调压部件能够按照控制动作完成位置调整。齿轮在整机中并不单独承担电气稳压功能，却直接影响机械调压动作的同步性、回程间隙和运行可靠性，因此在结构设计时需要同时兼顾啮合精度、安装定位、轻量化和维护便利性。

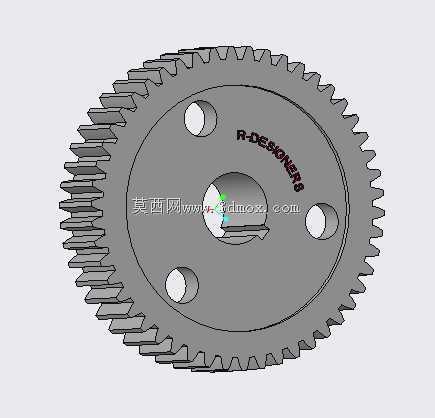

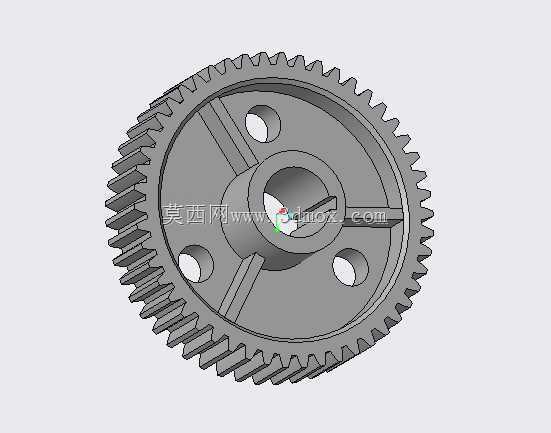

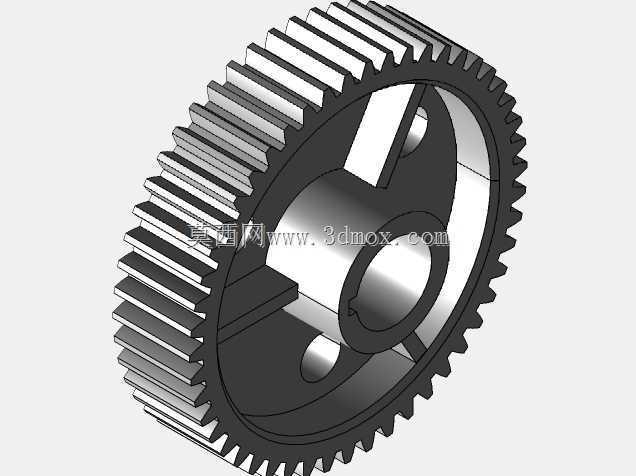

　　从外形上看，该件为盘状直齿圆柱齿轮，外缘连续布置均匀轮齿，齿形沿轴向平直展开，适合平行轴之间的传动。直齿结构的特点是啮合关系直观，轴向力小，加工和检验相对方便，在中小载荷、低速或间歇动作的调压机构中较为常见。齿轮中部设置中心轮毂孔，用于与传动轴配合；孔侧可见键槽结构，可通过平键限制齿轮与轴之间的周向相对转动，保证扭矩传递时不发生打滑。轮毂相对轮缘具有一定凸起高度，能够增加与轴的接触长度，提高支承稳定性，也有利于控制齿轮在轴上的倾斜。

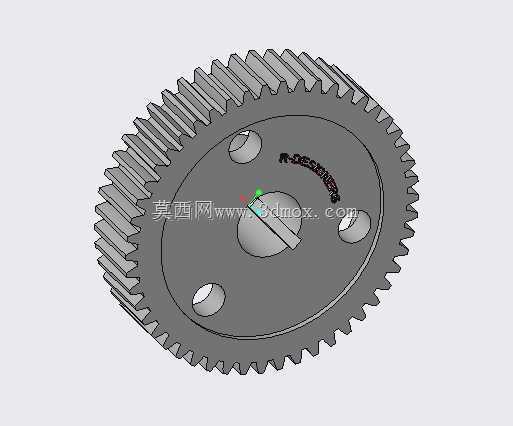

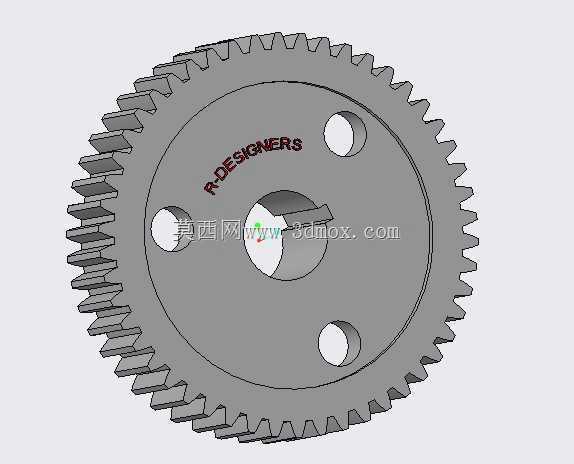

　　轮辐区域采用盘式实体与开孔相结合的形式。端面上分布有多个圆形通孔，这些孔在不显著削弱主要承载路径的前提下，可减少零件材料用量和转动惯量。对于需要频繁小幅转动的稳压执行机构而言，降低转动惯量有助于减小启停惯性，使轴系响应更加干脆。孔位围绕中心轴线呈对称布置，设计时需要关注孔边与齿根、轮毂之间的壁厚，避免因局部截面突变造成应力集中。若该件采用金属切削加工，孔口和台阶处应保留合理圆角或倒角；若采用注塑或粉末冶金成型，则还需考虑拔模斜度、成型收缩和模具分型对孔位精度的影响。

　　轮齿部分是该模型的核心。齿顶圆、齿根圆和分度圆之间应保持清晰的几何关系，齿距沿圆周均匀分布，齿廓过渡平滑。建模时不能只追求外观齿形，还要保证相邻轮齿在啮合时具有正确的侧隙和顶隙。侧隙过小，机构受热膨胀或存在制造误差时容易卡滞；侧隙过大，则会在反向调压时产生明显空程，影响稳压器调压位置的重复精度。齿宽需要与啮合齿轮保持匹配，过窄会降低接触面积并加剧局部磨损，过宽则会提高对轴系平行度和安装误差的敏感性。

　　安装边界方面，齿轮的轴向位置通常由轴肩、套筒、挡圈或紧固件确定。中心孔与轴的配合应根据载荷性质选择，普通传动可采用过渡配合或小间隙配合并辅以键连接；若设备振动较明显，则需要进一步设置轴向锁紧结构。齿轮端面与相邻零件之间应留出必要间隙，防止转动时与支架、传感器拨杆或壳体发生摩擦。外圆齿顶与设备内腔壁之间也应保留安全距离，既避免装配误差导致齿顶擦碰，又为润滑脂或防尘结构预留空间。

　　在交流稳压器场景中，齿轮可能连接伺服驱动、调压器转轴、凸轮或连杆机构，工作载荷往往不是恒定连续的重载，而是伴随电压调节过程出现短时、周期性动作。因此设计重点不只在极限强度，还在于运动传递的准确性和长期稳定性。轮齿表面应控制毛刺和锐边，啮合区可根据实际工况采用脂润滑或自润滑材料。若设备处于粉尘、温湿度变化较大的环境，齿轮副外侧宜设置护罩或防尘结构，以减少异物进入齿面。

　　三维建模过程中，应先确立轴线、分度圆和齿宽基准，再完成轮毂、键槽、轮辐孔和轮齿细节。轮齿可通过参数化齿廓拉伸后圆周阵列得到，阵列数量必须与齿数严格一致，孔位和键槽角度应符合装配关系。模型完成后需要检查中心孔与齿圈的同轴度、端面平整度、轮齿是否存在自相交，以及通孔与轮毂、齿根之间的最小壁厚。用于工程出图时，还应补充模数、齿数、压力角、精度等级、配合公差和热处理或材料要求，使该齿轮既能表达外观结构，也能服务于实际加工、装配与机构校核。
