对开剖分式滑动轴承座结构设计

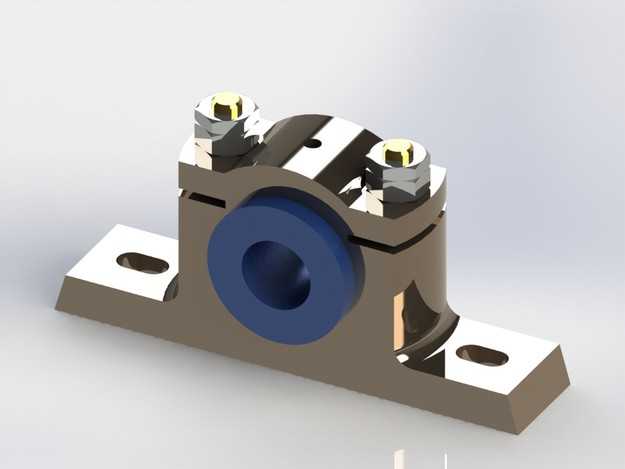

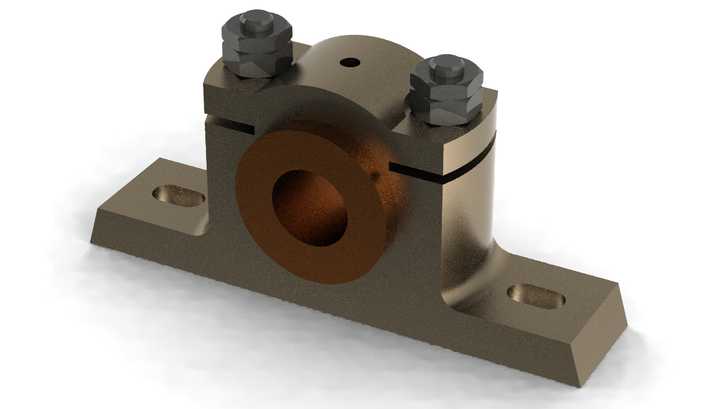

本模型采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械设计规范，先以基准面定位绘制底座安装轮廓，通过拉伸特征生成带长圆形安装孔的支撑底座，长圆孔设计预留了安装位置调整余量，可适配不同安装孔距的装配场景。建模时将整体结构拆分为轴承座下座体、上盖、轴瓦、连接螺栓四个核心部件，各部件间严格按照装配约束关系进行配合，保证同轴度、贴合面公差符合实际加工装配要求。上盖与下座体的剖分面采用精准平面配合设计，两侧通过六角头螺栓实现锁紧连接，螺栓预紧结构可保证轴瓦与座体的紧密贴合，避免运转过程中出现松动错位。轴瓦部分采用独立特征建模，内孔为光滑圆柱面用于承载转轴，外壁与座体内腔采用过盈配合设计，材质区分上做了差异化处理，座体与螺栓采用金属镀铬材质渲染，模拟铸铁镀锌后的金属光泽，轴瓦采用深蓝色工程塑料或铜基合金材质表现，通过材质球调整粗糙度、反光度参数，还原不同部件的真实质感。渲染阶段采用环境光加定向补光的布光方案，突出金属部件的高光反射与结构棱线，清晰展现各部分的结构细节。设计过程中充分考虑剖分式结构的核心优势，相较于整体式轴承座，该结构可在不拆卸轴端传动部件的情况下完成轴承的安装、检修与更换，大幅降低设备维护难度。底座的支撑筋结构通过加强筋特征生成，在保证整体结构刚度的同时减少不必要的材料用量，实现轻量化与结构强度的平衡。各连接部位的倒角、圆角特征均按照机械加工工艺要求添加，避免应力集中问题，螺栓头部的六角特征、螺纹细节都做了精细化还原，保证模型的工程实用性，可直接用于装配模拟、工程出图参考以及教学演示场景，完整呈现剖分式轴承座从结构构思到细节落地的全流程设计逻辑。
