菱形法兰带座外球面轴承三维建模作品

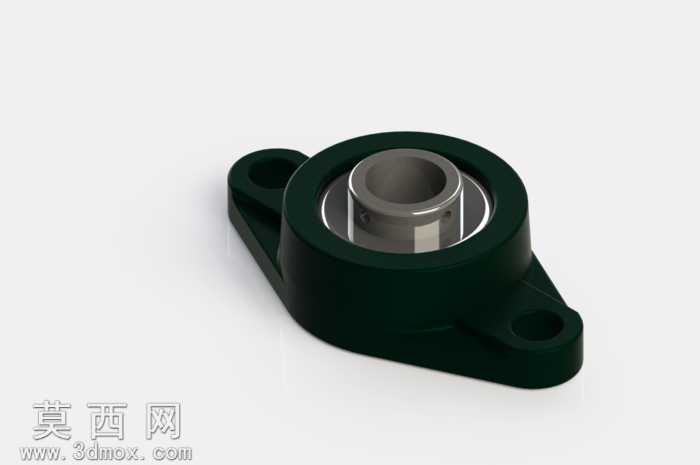

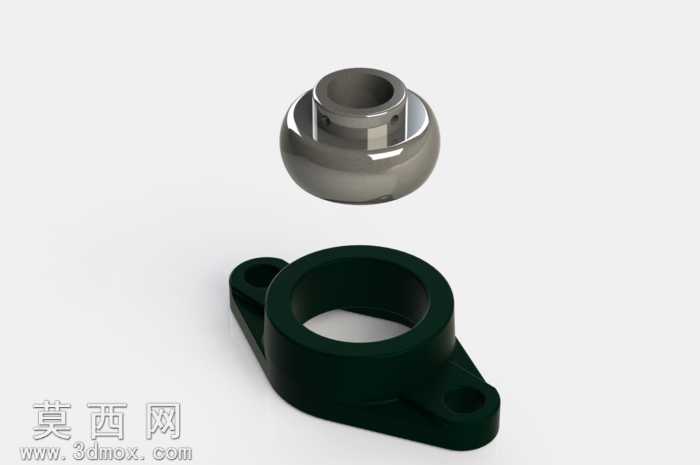

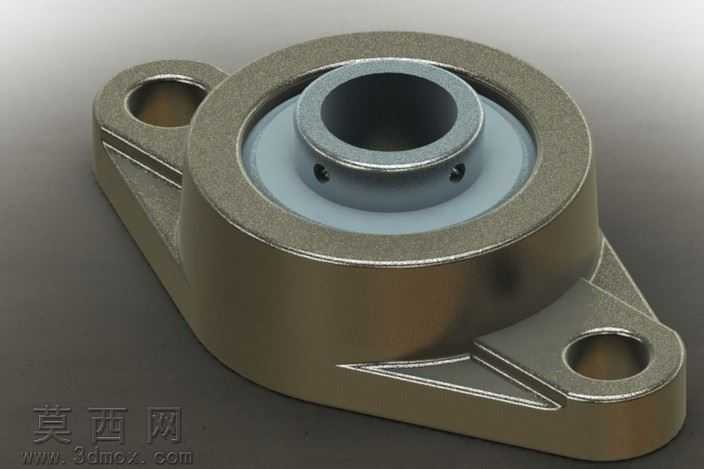

本作品为菱形法兰式带座外球面轴承的三维参数化建模成果，建模过程严格遵循机械设计标准中该类轴承座的实际尺寸规范，首先通过草图绘制完成菱形法兰安装底座的轮廓，精准定位两个安装孔的中心距、孔径与底座厚度参数，确保安装基准的尺寸公差符合通用机械装配要求。建模时采用多实体配合的设计思路，将整体结构拆分为铸造型轴承座本体、外球面轴承内圈、滚动体、密封组件四个独立部分分别构建，再通过同轴心、面重合等标准配合完成整体装配，还原真实产品的装配层级关系。材质渲染阶段，为铸造型轴承座本体赋予哑光黑色铸铁材质，调整材质粗糙度与漫反射参数还原铸铁件表面的磨砂质感，同时添加细微的铸造纹理贴图提升真实感；为轴承内圈赋予抛光轴承钢材质，调高金属反射度与高光参数，呈现淬硬轴承钢的光亮金属质感；为密封件赋予黑色丁腈橡胶材质，调整材质的柔度与哑光属性，还原橡胶密封件的视觉特征。结构设计上完整还原了该类轴承的核心功能结构，菱形法兰的两个安装耳采用圆弧过渡设计，避免应力集中问题，轴承座内球面与外球面轴承的配合面预留了合理的装配间隙，轴承内圈的顶丝孔结构完整呈现，可直观展示该类轴承通过顶丝锁紧轴径的安装方式。建模过程中对所有圆角、倒角细节进行了精细化处理，安装孔的倒角、轴承座边缘的铸造圆角、内圈的装配倒角均按照实际加工工艺要求设置，避免出现尖锐棱角的非真实结构。整体模型经过干涉检查验证，各零部件之间无干涉问题，装配关系完全符合实际产品的运动逻辑，可用于机械设计教学、设备装配演示、传动系统选型展示等场景，能够直观呈现菱形带座外球面轴承的外观形态、结构组成与装配特征，帮助使用者快速理解该类支撑部件的工作原理与安装方式。
