六针版BME280环境传感模块结构设计

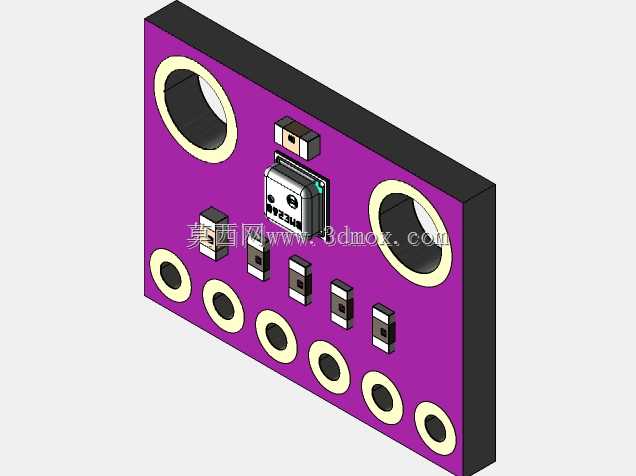

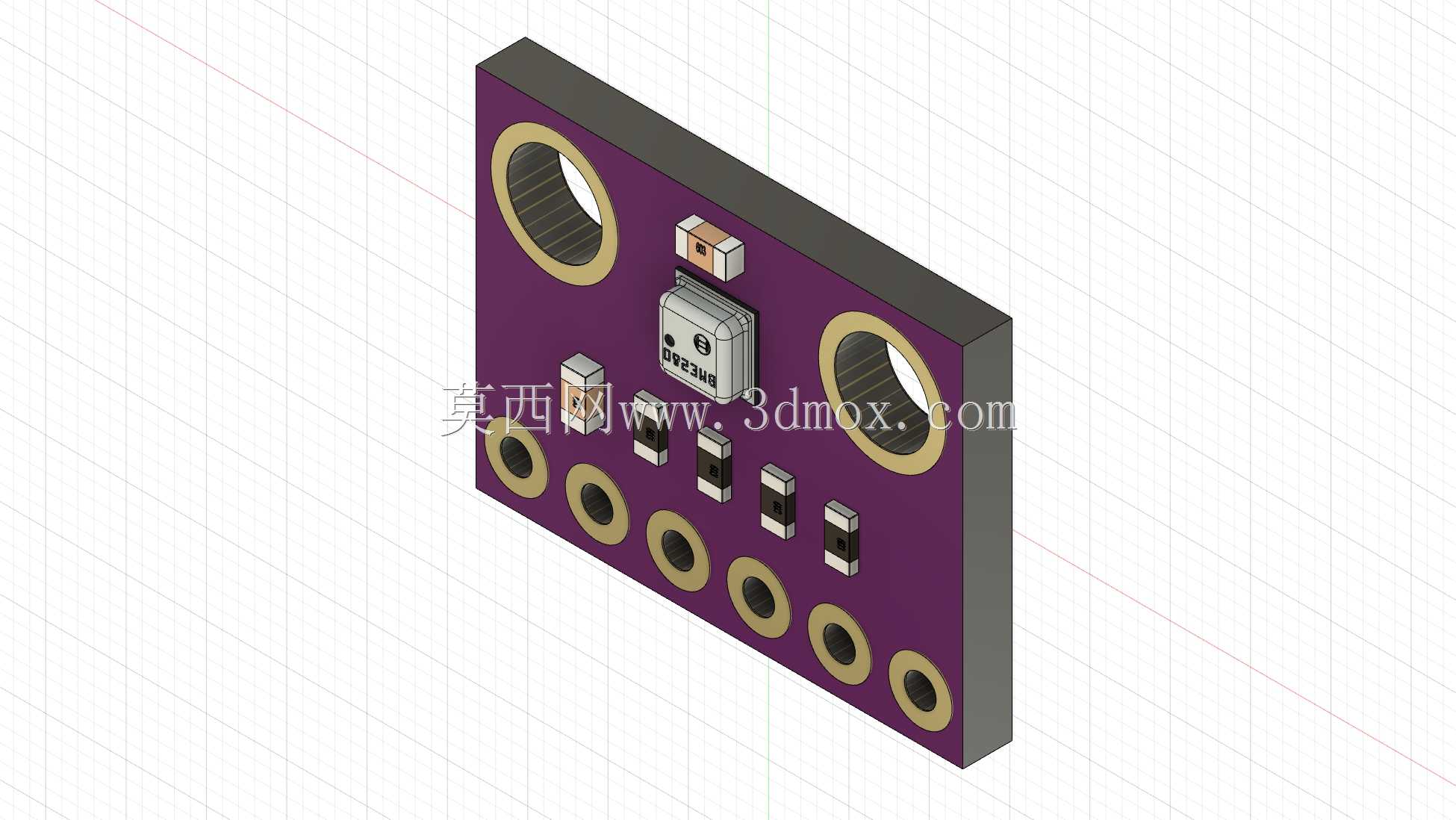

这款六针接口的环境传感模块，主要面向嵌入式开发、小型环境监测终端、智能家居感知节点、可穿戴环境检测设备等场景设计，核心搭载BME280集成传感芯片，可同时完成环境温度、相对湿度、大气压力三类参数的精准采集，在小型气象站、室内空气质量监测装置、无人机飞行高度辅助检测、工业现场微环境感知点位中都有广泛的应用空间。模块整体采用矩形紫油FR-4基板设计，基板两侧对称设置两个大直径金属化安装孔，可通过M2规格螺丝直接固定在设备壳体、安装支架或是PCB堆叠结构上，安装孔边缘做了环形沉金处理，既可以提升螺丝固定时的接触耐磨性，也可按需作为接地连接点位提升模块抗干扰能力。基板上的元件布局遵循信号路径最短原则，核心传感芯片布置在基板靠上的居中位置，尽可能减少外围元件对传感检测面的气流遮挡，保证温湿度、气压参数检测的准确性；芯片周边配套布置了必要的滤波电容、上拉电阻等无源元件，所有贴片元件均采用工业级封装，适配常规回流焊生产工艺，也方便手工焊接调试。六针排针接口沿基板下边缘一字排开，引脚间距采用标准2.54mm通用间距，可直接插接在面包板上做原型验证，也可通过排线连接到主控电路板，引脚定义兼容主流I2C、SPI通信协议的接线逻辑，可适配绝大多数通用主控板的外设接口，无需额外做电平转换或是接线改配。模块整体厚度控制在较低范围，核心传感芯片上方无遮挡结构，保证检测区域空气可自然流通，基板边缘做了圆角处理避免组装时划伤操作人员或是周边线材，所有外露焊盘均做沉金处理，提升抗氧化能力与焊接可靠性。在安装边界上，模块两个安装孔的中心距经过精准核算，可兼容市面上绝大多数通用传感模块的安装孔位，替换同类型旧款模块时无需重新调整安装支架的开孔位置，可直接完成原位替换，大幅降低设备迭代改型的结构调整成本。模块的元件排布充分考虑了生产组装的便利性，所有贴片元件均布置在基板同一面，可通过单轮SMT贴片工艺完成全部焊接，无需做翻面贴片操作，有效提升批量生产的加工效率，降低生产制造成本。
