MAX31865铂电阻温度采集放大模块结构

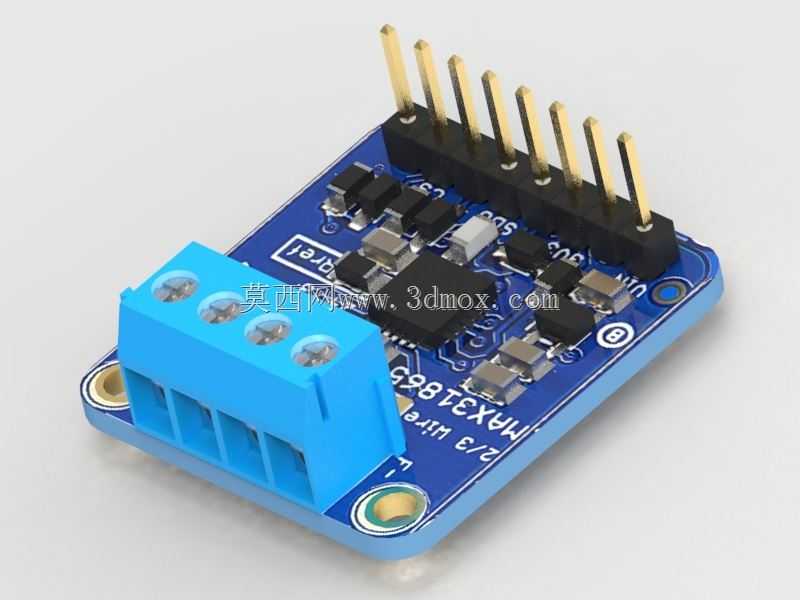

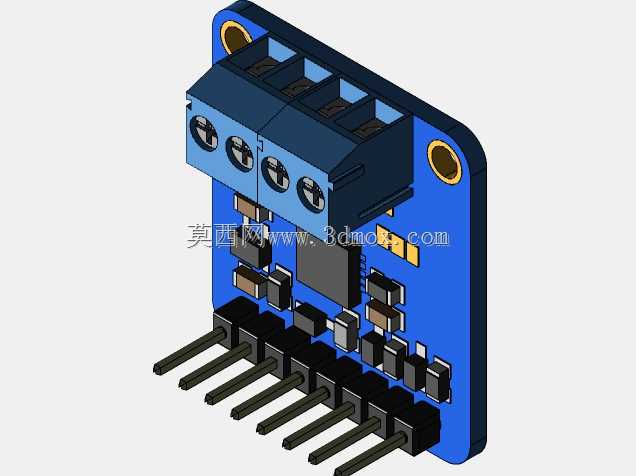

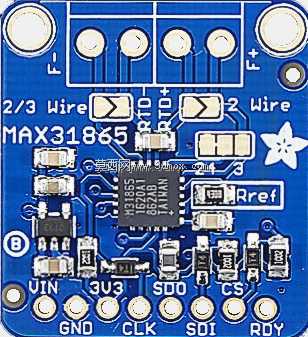

这款MAX31865配套的PT100铂电阻温度传感器放大模块，是工业测温场景里的核心信号处理部件，广泛应用在工业设备温控、环境温湿度监测、实验仪器测温、新能源设备温度巡检、冷链运输温控等多个场景，承担着将铂电阻输出的微弱随温度变化的电阻信号，转换为控制器可识别的标准电信号的核心作用，解决了铂电阻信号易受干扰、线性度校准复杂、长线传输损耗大的实际应用痛点。模块整体采用紧凑型PCB板载设计，主体为蓝色FR-4玻纤电路板，板边预留两个标准金属安装孔，可直接通过M2螺丝固定在设备内壁、安装支架或者传感器接线端旁，安装孔位间距适配常规小型传感模块的通用安装规范，无需额外定制转接支架即可完成固定。板载的蓝色接线端子为4位螺钉压接式结构，对应PT100铂电阻的接线引脚，支持两线、三线、三线制铂电阻的接线方式，可根据现场布线长度选择对应的接线模式，最大程度抵消长线传输带来的导线电阻误差，提升测温精度。板侧排布的单排直插排针采用2.54mm标准间距，共8个引脚，分别对应电源输入、信号输出、通信接口、接地等功能，可直接插接在面包板、标准排母座或者定制主控板上，兼容常规嵌入式开发与工业控制板卡的接口标准，无需额外改线即可完成电气连接。模块的电路设计上，核心搭载MAX31865专用RTD数字转换芯片，外围搭配高精度贴片电阻、滤波电容与防护器件，板载线路做了分层布线处理，模拟信号与数字信号走线分离，最大程度降低电路内部的信号串扰，同时在信号输入端预留了防护电路，可应对工业现场常见的浪涌、静电干扰，提升模块在复杂电磁环境下的工作稳定性。模块整体外形小巧，厚度控制在排针高度范围内，安装后不会占用过多设备内部空间，可适配狭小安装空间内的测温改造需求，无论是新设备集成还是旧设备的测温功能加装，都能通过标准接口快速完成部署，无需对原有设备结构做大规模改动。在实际使用中，该模块可直接搭配各类PT100、PT1000铂电阻温度传感器使用，内置的信号放大与AD转换电路可直接输出数字化的温度数据，省去了用户自行搭建信号调理电路、校准温度曲线、做信号抗干扰处理的复杂流程，大幅缩短测温类产品的开发周期，同时板载的指示灯与状态检测电路，可实时反馈模块的工作状态，方便现场调试与故障排查。
