直插式5.3mm直径光敏电阻三维结构

这款直插式光敏电阻是光电感知领域应用极为广泛的基础电子元件，日常在各类光控电路、环境亮度检测场景中都能见到它的身影，小到庭院光控小夜灯、相机自动曝光辅助检测模块，大到工业生产线的物料有无光电检测、户外照明设备的自动亮灭控制、智能楼宇的采光联动调节系统，都需要依靠这类元件完成光信号到电信号的转换。它的核心功能是基于内光电效应，当受光面接收到不同强度的光照时，自身的电阻值会发生对应变化，光照越强阻值越低，光照越弱阻值越高，电路通过采集其阻值变化就能获取环境光强信息，进而触发对应的电路逻辑，实现无需人工干预的光感自动控制。

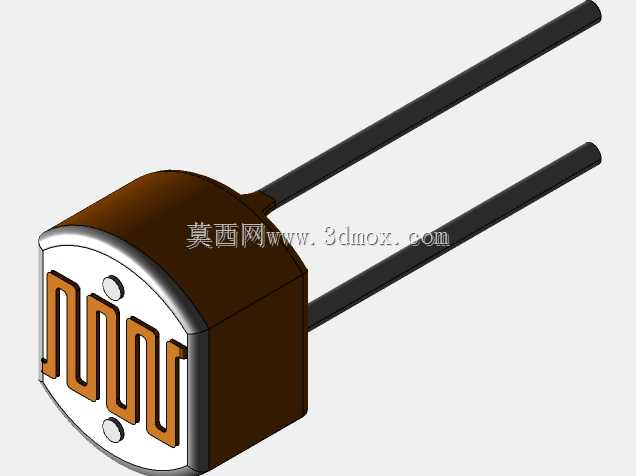

在设计这款元件的三维结构时，首先围绕其实际封装工艺与使用需求展开：受光面设置在元件顶端，采用带弯折纹路的感光区域造型，还原真实光敏电阻的硫化镉感光层布局，两个银色固定点位对应封装时的引脚固定结构，保证感光面可以最大化接收入射光线，避免结构遮挡影响检测精度。主体封装部分采用深色绝缘塑壳造型，一方面可以隔绝侧面杂散光的干扰，让元件仅对正面入射的光线产生响应，提升检测的指向性与准确性，另一方面塑壳结构可以保护内部的感光芯片与引线结构，避免日常焊接、使用过程中出现机械损伤。

从外形尺寸与安装边界来看，这款元件主体直径为5.3mm，属于常规小尺寸直插封装规格，两根平行引出的引脚长度适配常规PCB板的通孔焊接需求，引脚间距符合通用直插元件的布板规范，在进行PCB布局时，仅需要在板面预留对应直径的安装通孔，同时在元件受光面前方预留无遮挡的光线入射空间即可，不需要额外设计复杂的固定结构，焊接后依靠引脚与焊盘的结合力就能完成可靠固定。在实际电路装配中，这类元件可以直接插入标准面包板做原型验证，也可以通过波峰焊完成批量生产装配，适配从手工样机调试到大规模量产的全流程使用需求。设计过程中也充分考虑了元件的实际使用边界，塑壳部分的造型还原了真实封装的圆角过渡，避免尖锐棱角在装配时划伤操作人员或相邻元件，引脚的直径与长度匹配常规焊盘的吃锡要求，保证焊接后的结构强度与导电可靠性。
