双芯片大电流电机驱动扩展板结构设计

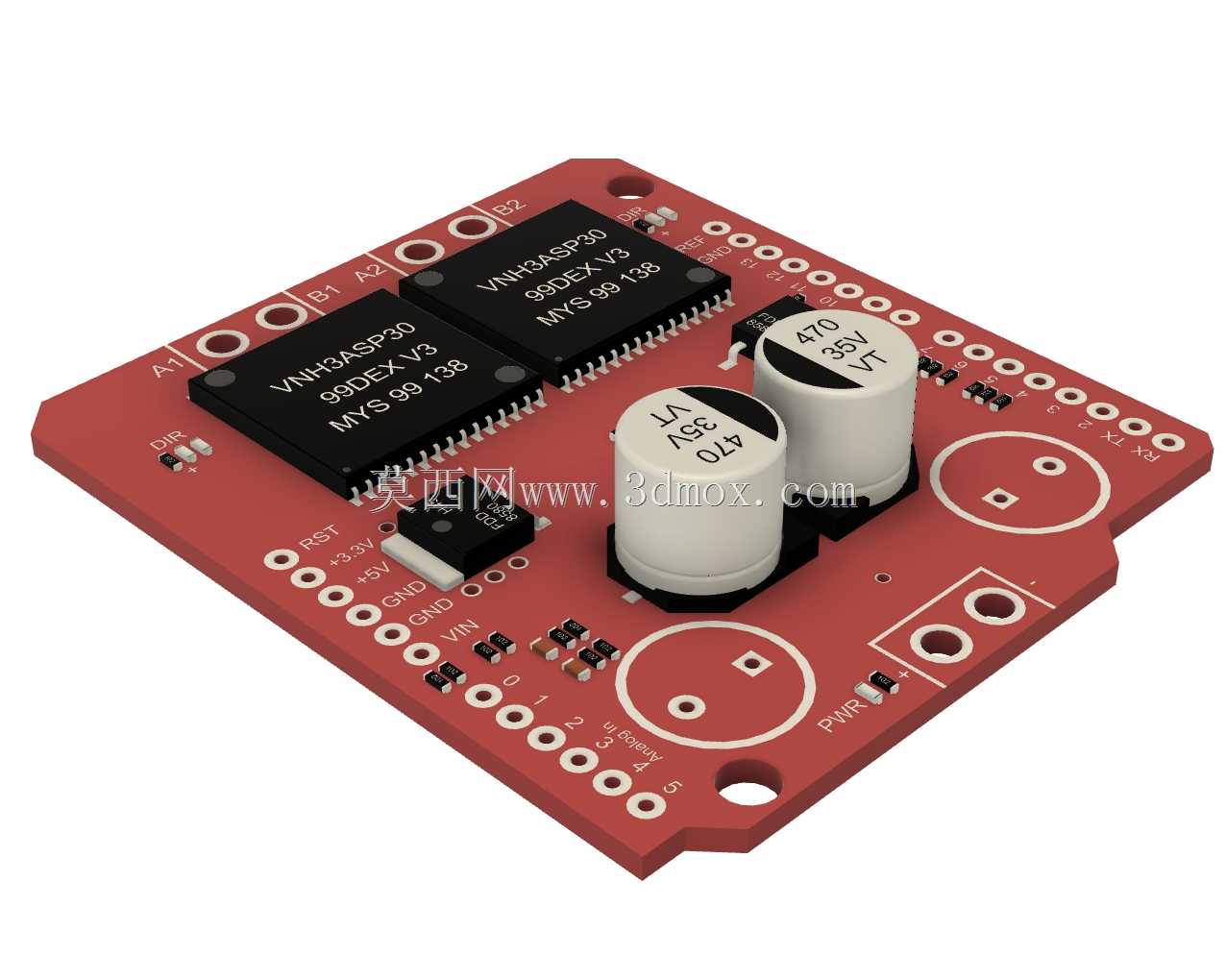

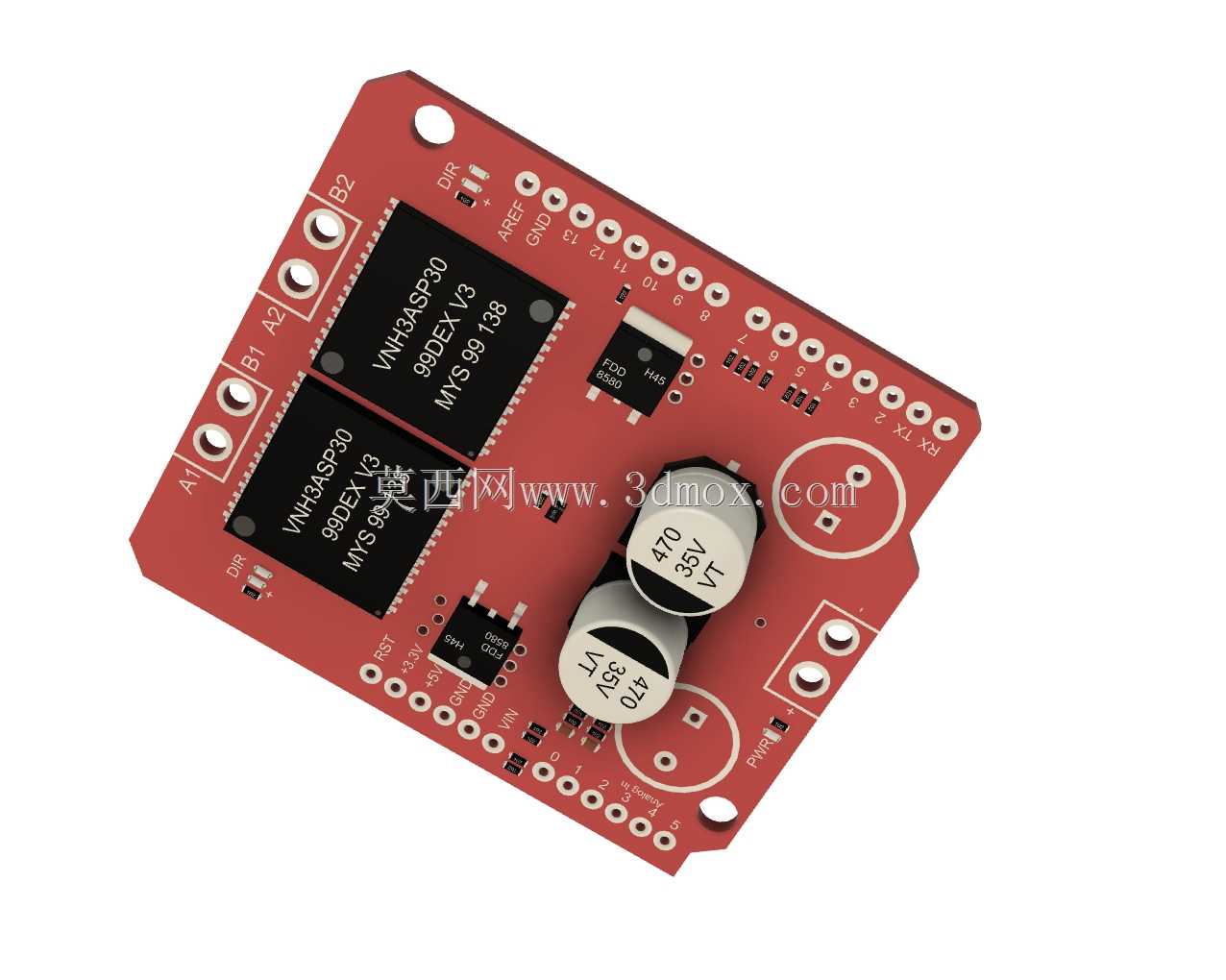

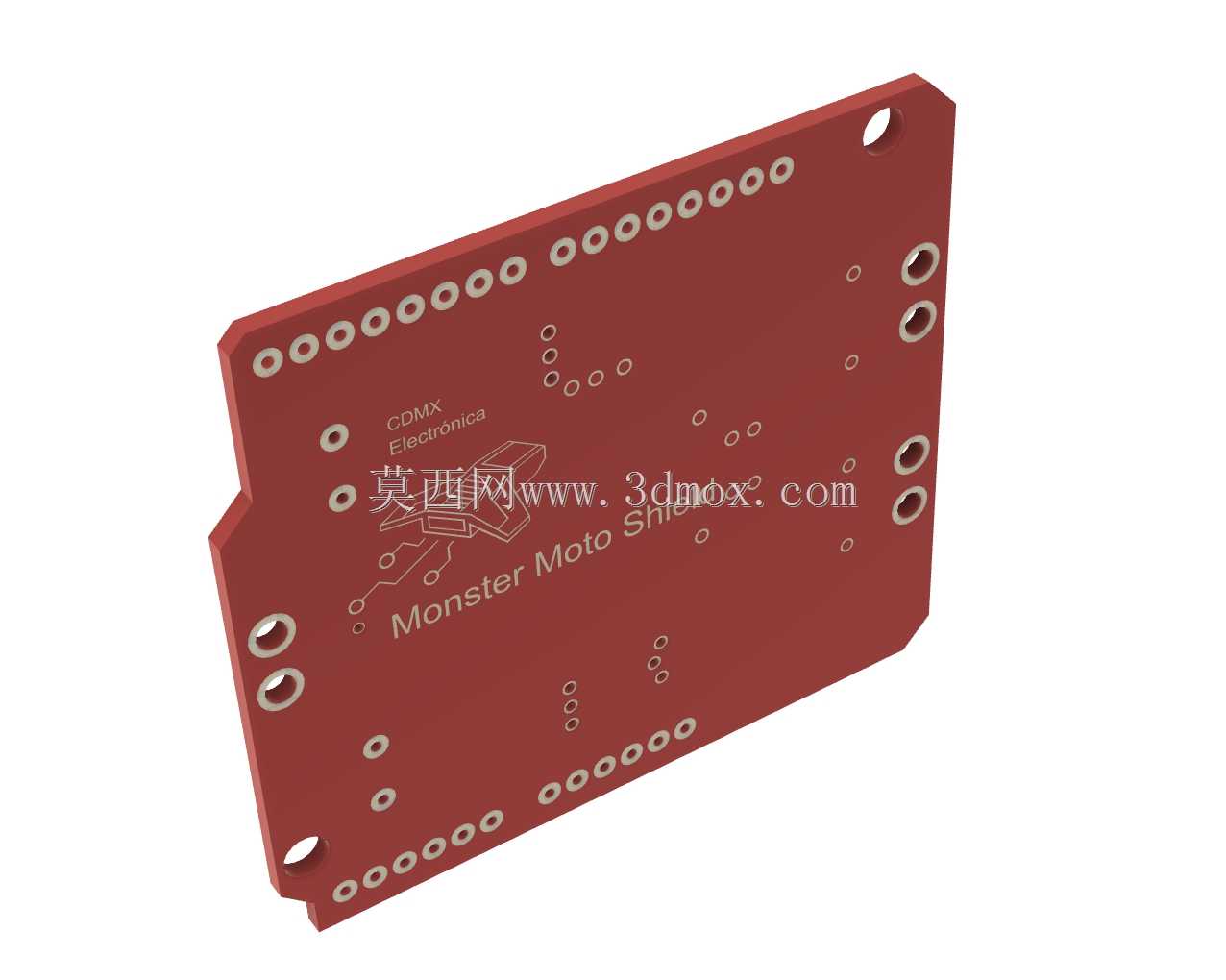

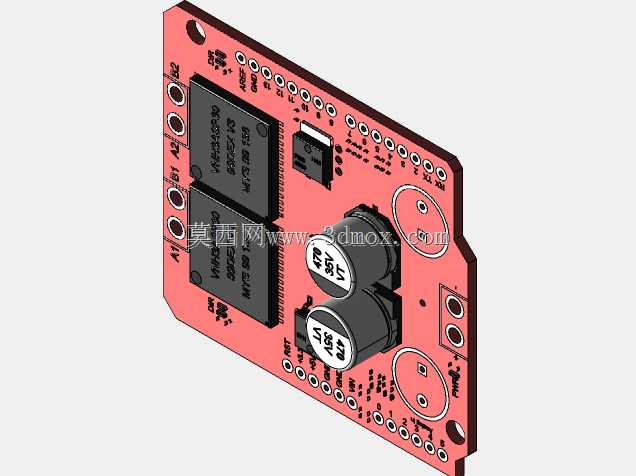

该电机驱动扩展板主要面向移动机器人、小型智能电动车、大扭矩舵机平台等需要精准电机调速的应用场景，可直接叠装在主流开源控制主板上方，为被控电机提供稳定的大电流驱动输出，解决主控板IO口直接驱动能力不足的痛点，在教育机器人开发、小型智能载具改装、工业小型传动模组控制等场景中都能适配使用。从功能特性来看，板载两颗大电流功率驱动芯片，可实现H桥双路输出，支持20KHz频率范围内的电机转速精准调控，能够承载最高30A的瞬时输出电流，可同时驱动两路直流有刷电机完成正反转、调速、制动等动作，板载的大容量电解电容可在电机启停、负载突变时吸收反向电动势，稳定母线电压，避免功率器件被浪涌电压击穿，板边预留的信号插针接口按照标准引脚间距排布，可直接与主控板的IO引脚对应连接，无需额外飞线转接，降低了接线出错的概率。在设计思路上，整体采用红色阻焊层的FR-4玻纤板材作为基板，功率回路与信号回路做了分区排布，大电流走线路径做了加宽铺铜处理，降低大电流通过时的线路压降与发热，两颗驱动芯片布置在板身中上部，远离电容与接线端子区域，预留了足够的散热空间，可在长时间满负载运行时保证热量均匀散出，电解电容采用立式贴装布局，在有限的板身面积内最大化电容容量，同时避免电容高度过高影响上层板件叠装。板身四角预留了标准安装固定孔，孔位间距匹配通用开源控制板的安装尺寸，可通过铜柱直接完成层叠固定，板边的接线端子区域预留了足够的接线操作空间，方便用户接入电机电源线与电机引线，板身整体轮廓做了圆角处理，避免安装使用过程中板边锐角划伤操作人员，板上丝印清晰标注了每个引脚的功能定义、电源正负极方向，用户无需查阅额外手册即可完成接线调试，板载的电源指示灯可直观显示驱动板供电状态，方便快速排查接线故障。
