带负载检测的面包板多协议供电模块

日常电子原型开发过程中，最容易拖慢调试进度的往往不是核心电路设计，而是供电端的适配问题——不同功能的外设模块需要的供电电压存在差异，传统面包板配套电源要么仅支持固定5V输出，要么外接适配器接口兼容性差，换个充电头就可能出现供电不稳、无法启动的情况，甚至在接错电压时直接烧坏待测的微控制器或传感器。这款供电模块的设计初衷，就是解决原型验证阶段的供电适配痛点，把零散的供电转换、协议握手、电压切换功能整合到一块可直接插装在面包板上的小板上，省去调试时外接多个降压模块、反复飞线接线的麻烦。

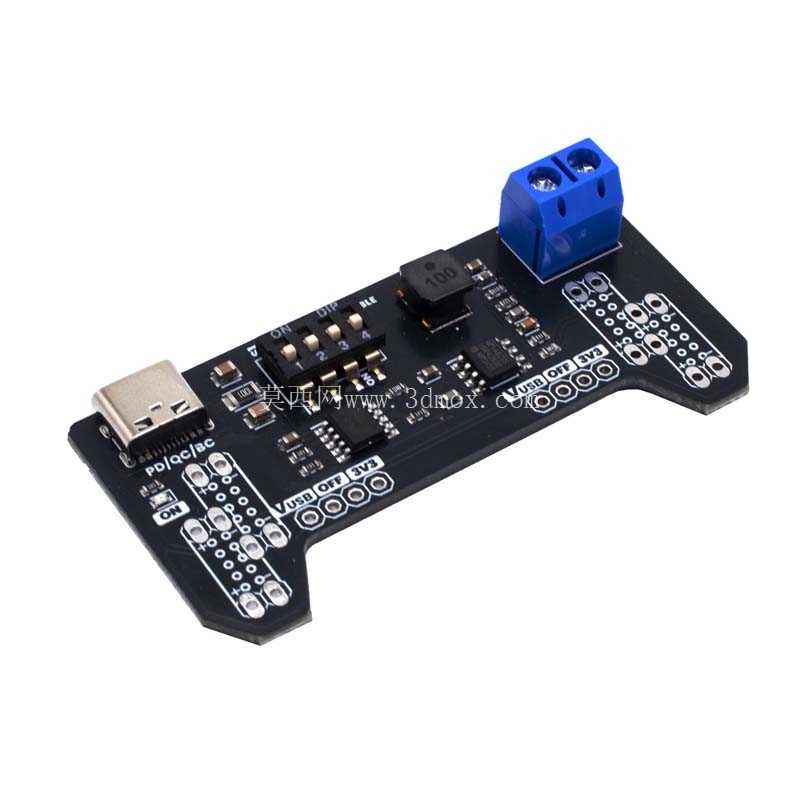

从实际使用场景来看，这款模块可直接适配市面上主流的400点与830点标准面包板，插装引脚的间距完全匹配面包板电源轨的2.54mm标准孔距，插装后不会占用面包板中间的原型搭建区域，电源输出引脚直接对应面包板两侧的正负电源轨，不需要额外飞线就能给整板供电。模块的输入接口采用Type-C规格，内置的协议芯片可自动完成与供电端的握手，支持PD、QC等主流快充协议，既可以用普通手机充电器供电，也能搭配支持快充的充电宝、桌面电源适配器使用，不需要额外配置专用的电源适配器，外出携带做现场调试时，只需要带一根常规的Type-C线就能满足供电需求。

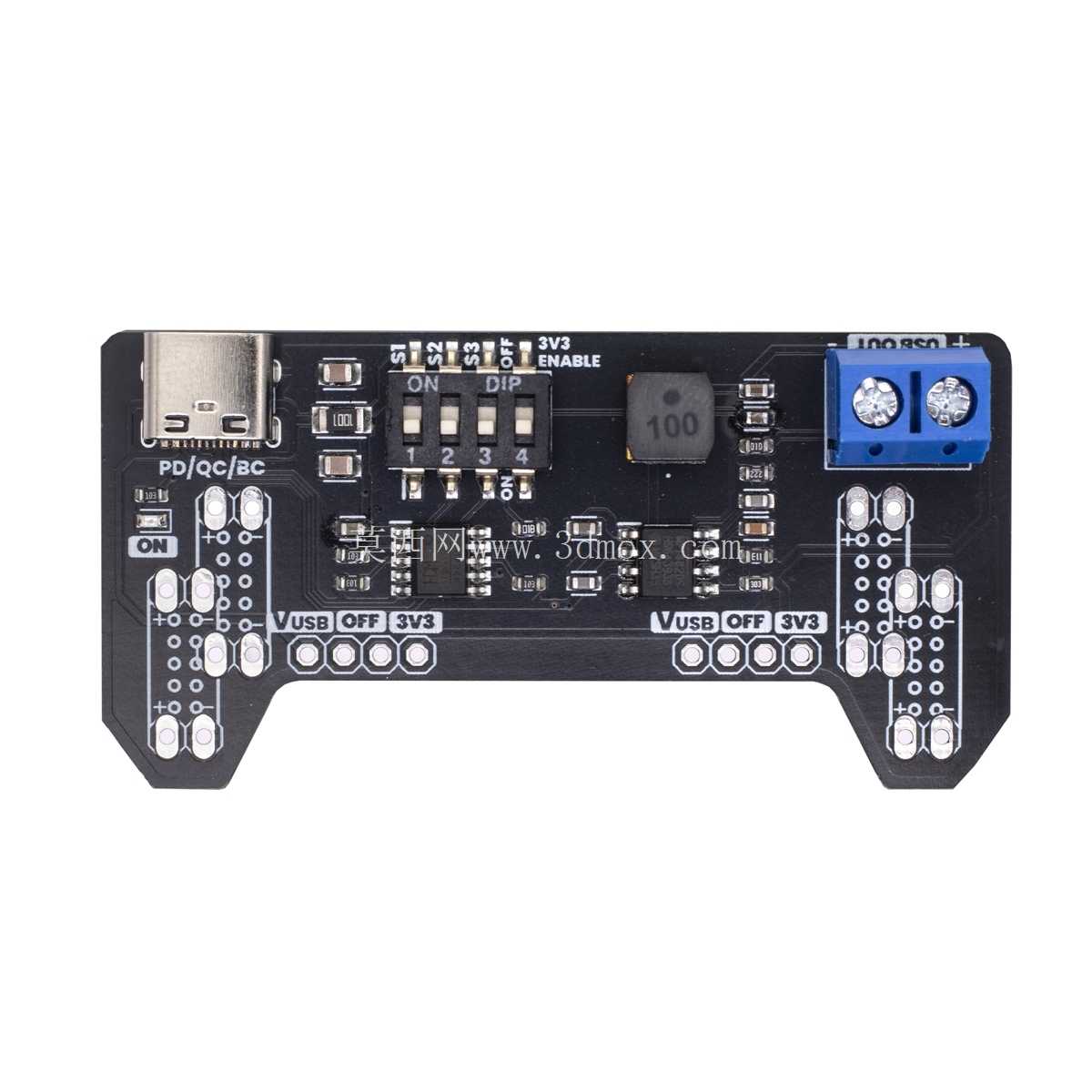

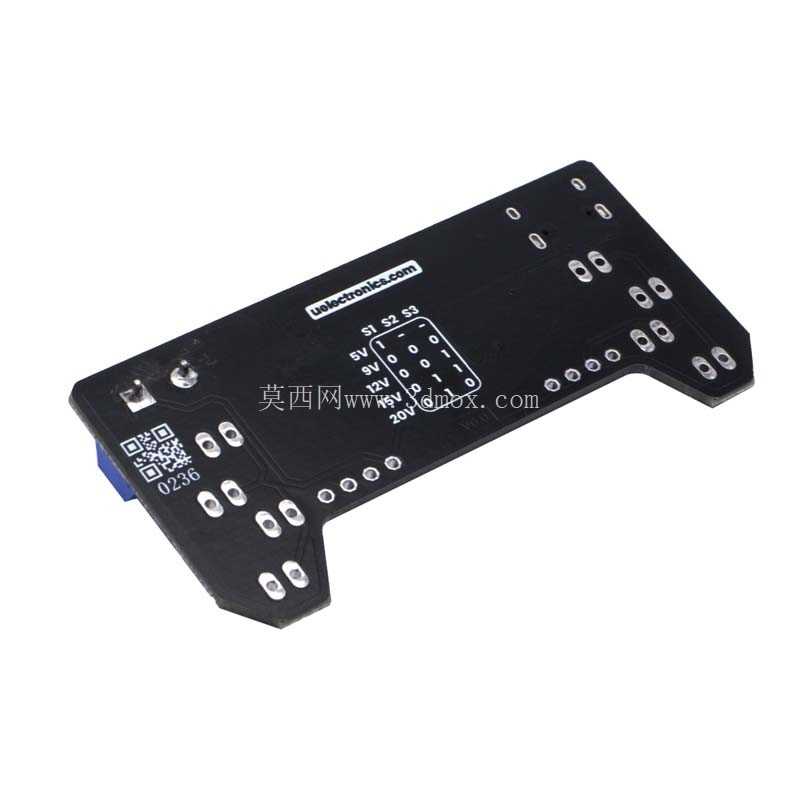

电压输出部分，模块设置了多档可调输出档位，覆盖5V、9V、12V、15V、20V常用的电子模块供电电压，档位切换采用直插式拨码开关，切换档位时不需要额外工具，拨到对应档位即可输出对应电压，档位之间做了防呆设计，避免误拨到过高电压烧坏后端设备。除了可调电压输出外，模块还单独设置了一路固定3.3V/2A的输出回路，这一路专门给常用的3.3V逻辑电平微控制器、传感器模块供电，避免可调档位切换时的电压波动影响3.3V设备的稳定运行，也省去了单独给低压器件加LDO降压模块的步骤。

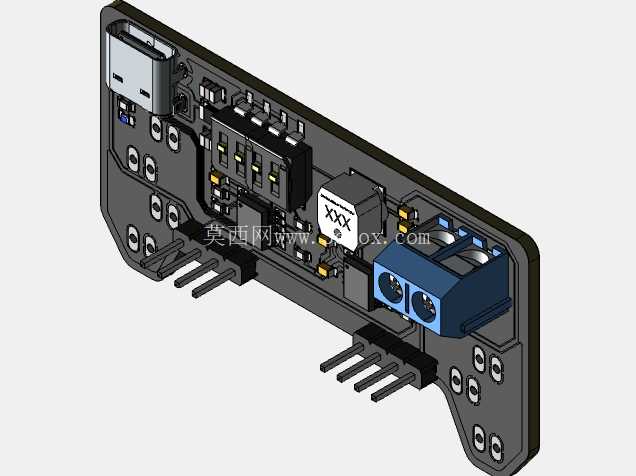

结构设计上，模块整体采用长条形紧凑布局，所有接口与拨码元件都布置在板卡外侧，插装在面包板上之后，Type-C输入接口、电压拨码开关、输出接线端子都处于可直接操作的位置，不会被面包板上的插线遮挡操作空间。板载的负载检测单元可实时监测输出回路的电流状态，当输出端出现短路、过流情况时，会自动切断输出回路，避免短路电流烧坏连接的原型器件，也不会拉坏前端的供电适配器。元件选型上，功率回路的元件都做了冗余设计，满负载输出时的温升控制在合理范围内，长时间连续调试也不会出现过热导致的输出电压漂移问题。

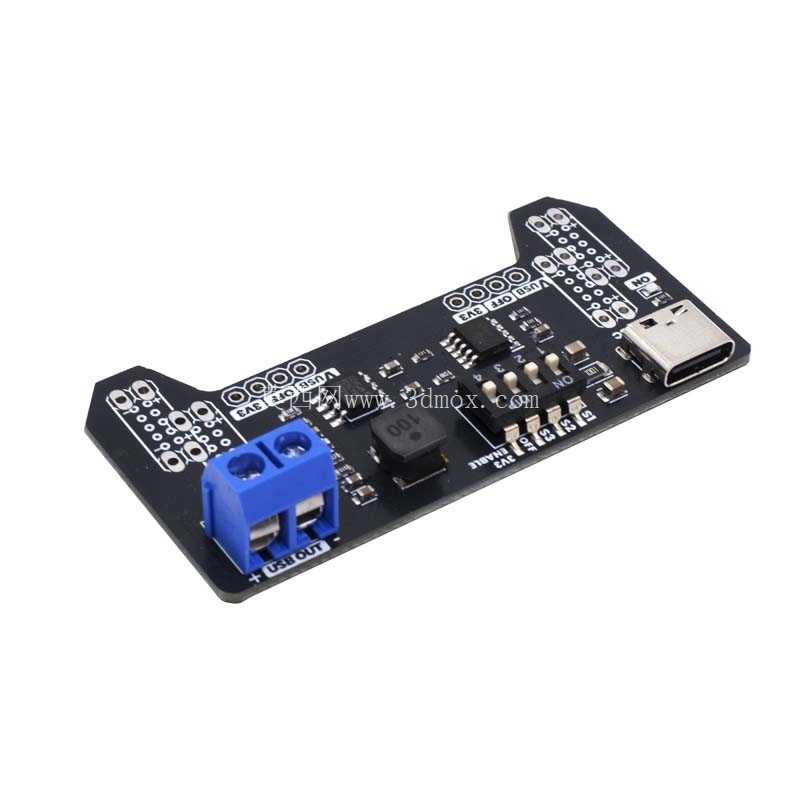

安装边界方面，模块的插装引脚长度做了适配优化，插入标准面包板后，板卡底部与面包板表面留有足够的间隙，不会挤压面包板上已经插好的元件引脚，板卡边缘做了圆角处理，拿取安装时不会刮手。输出端除了直连面包板电源轨的插针外，还预留了螺丝接线端子，需要给面包板外的外设供电时，可直接通过端子接线，不需要额外引出飞线，适合同时调试多个外置模块的场景。对于经常做电子原型开发、课程实验、小功能电路验证的从业者来说，这款模块可以替代零散的多个供电转换模块，减少调试台上的接线复杂度，降低供电接线错误导致的器件损坏概率，提升原型搭建的效率。
