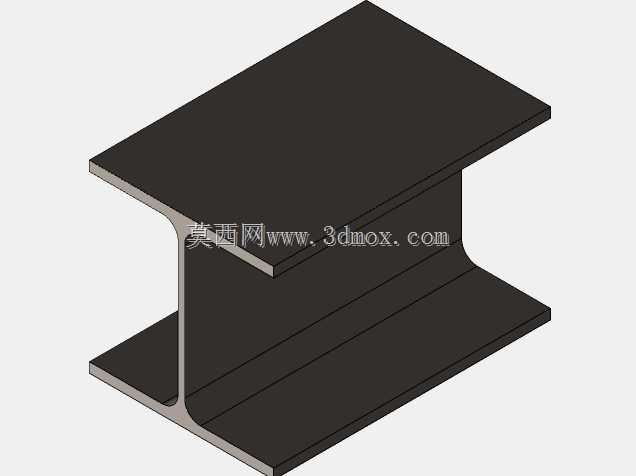

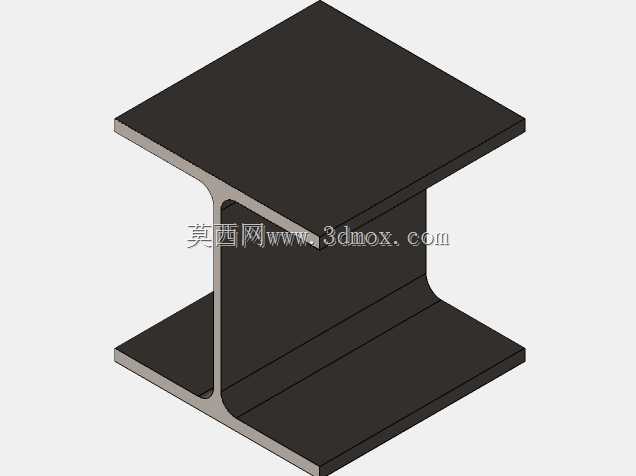

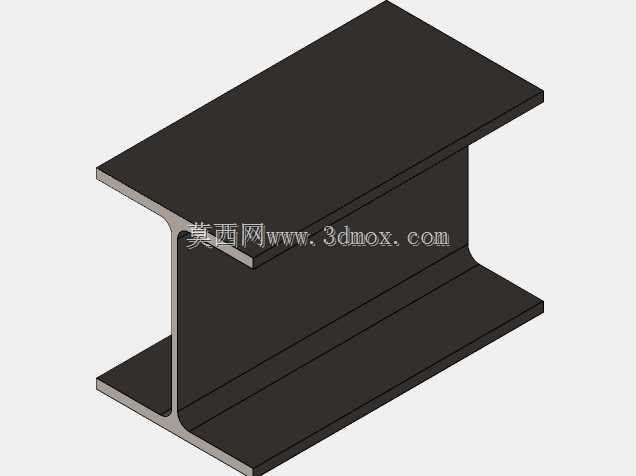

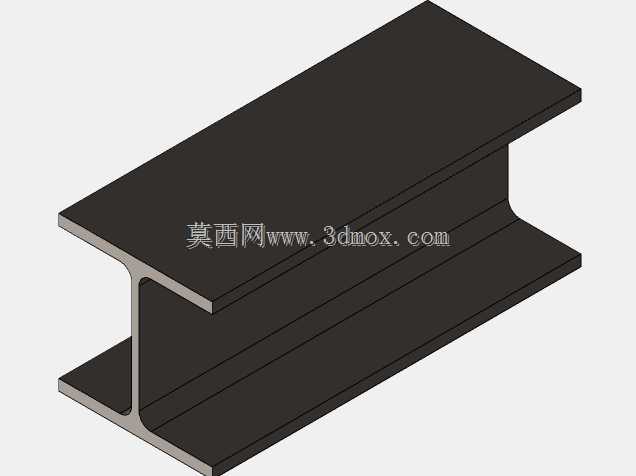

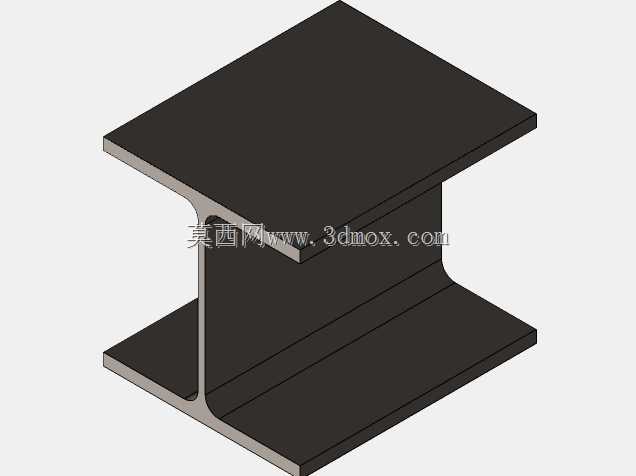

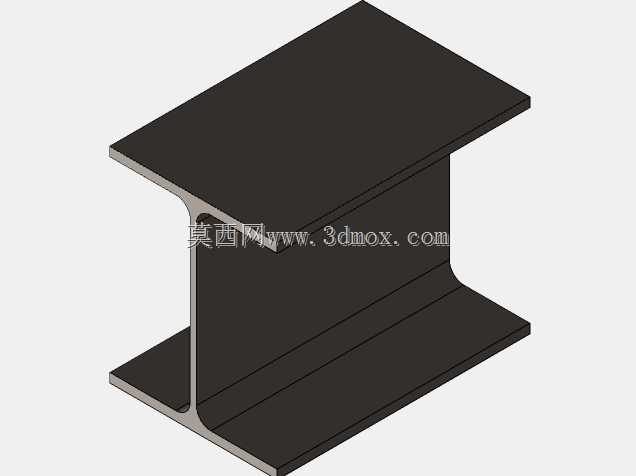

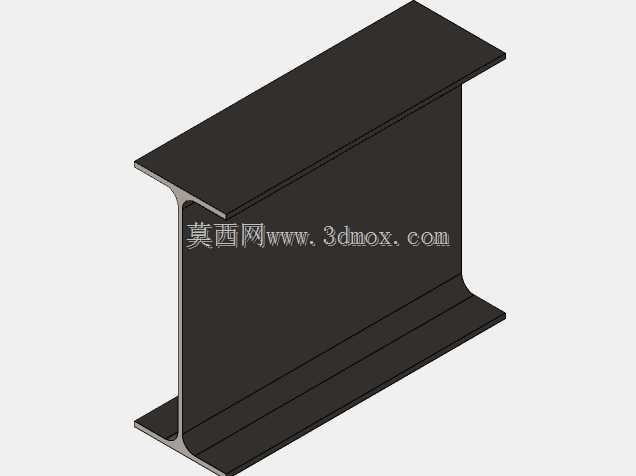

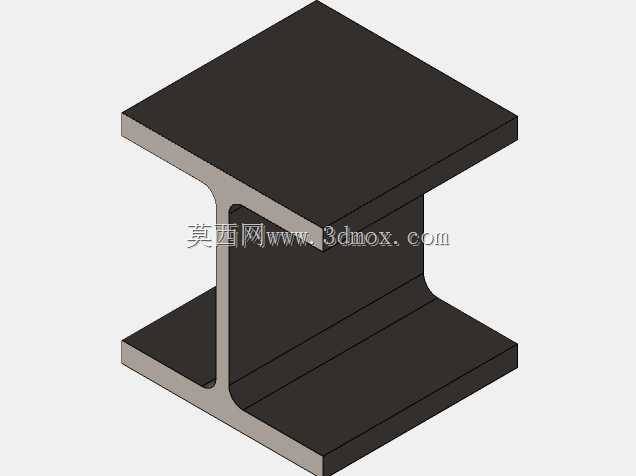

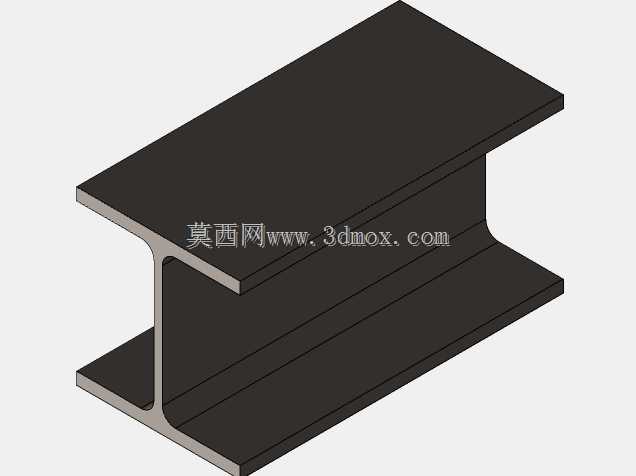

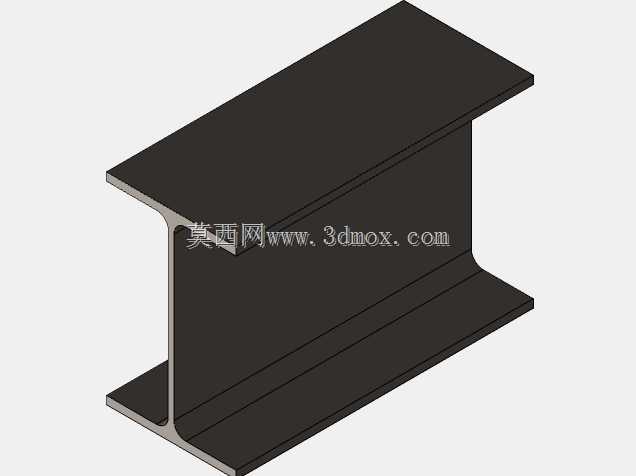

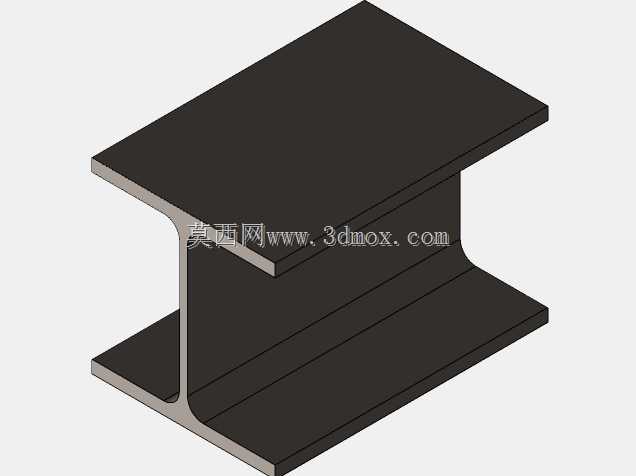

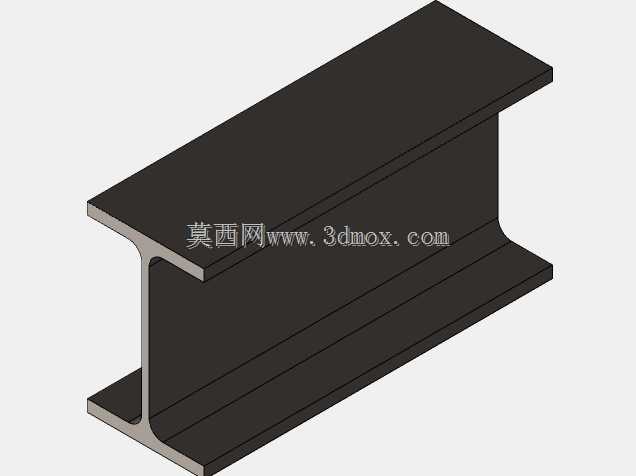

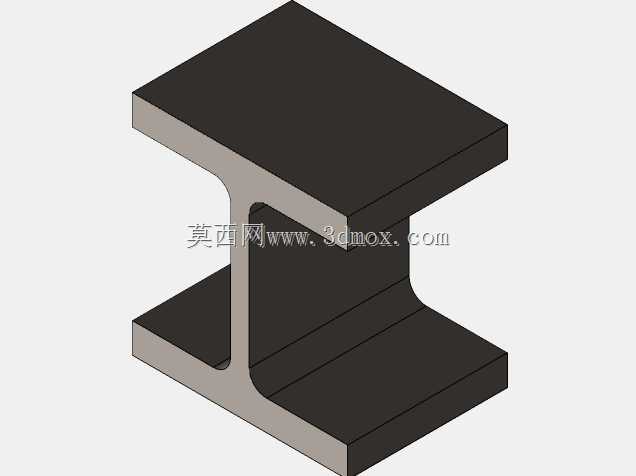

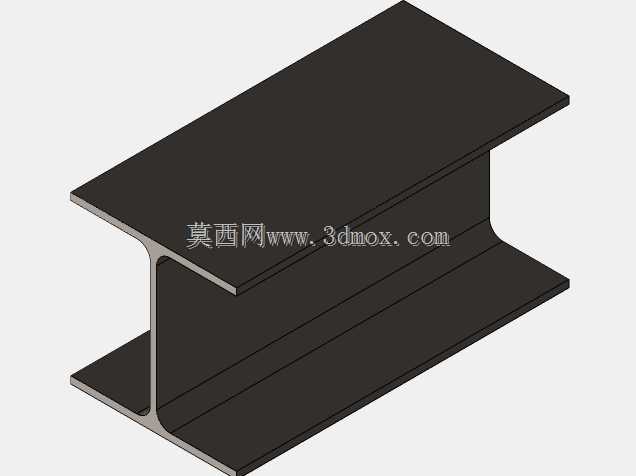

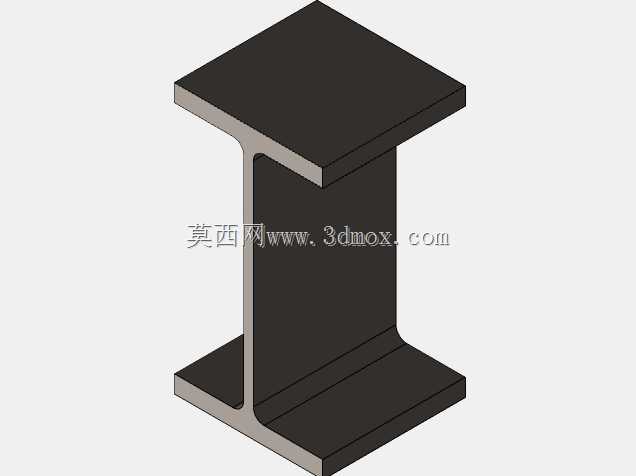

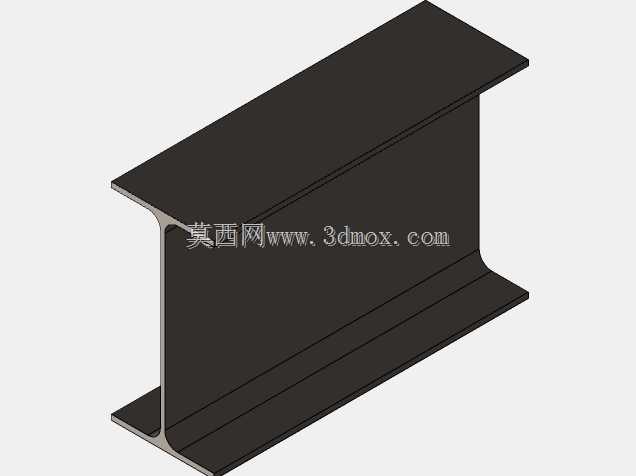

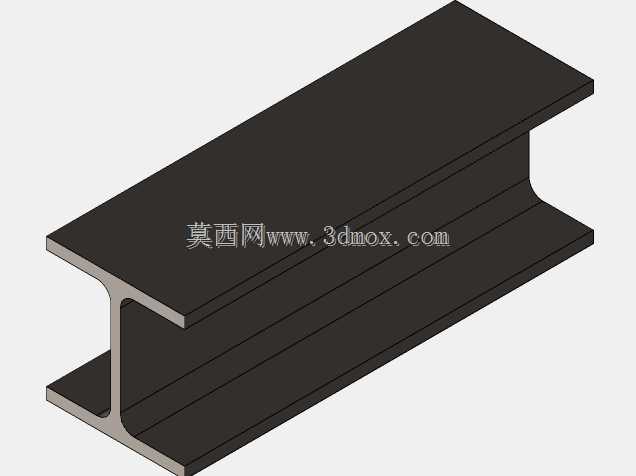

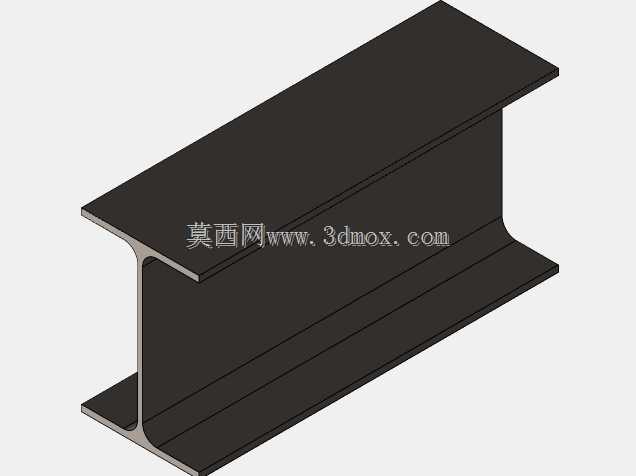

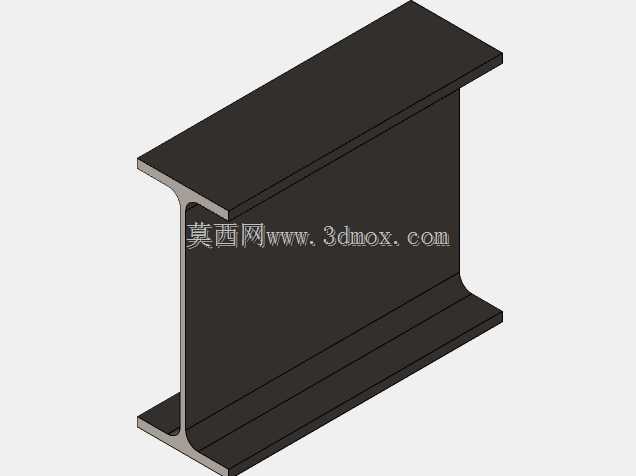

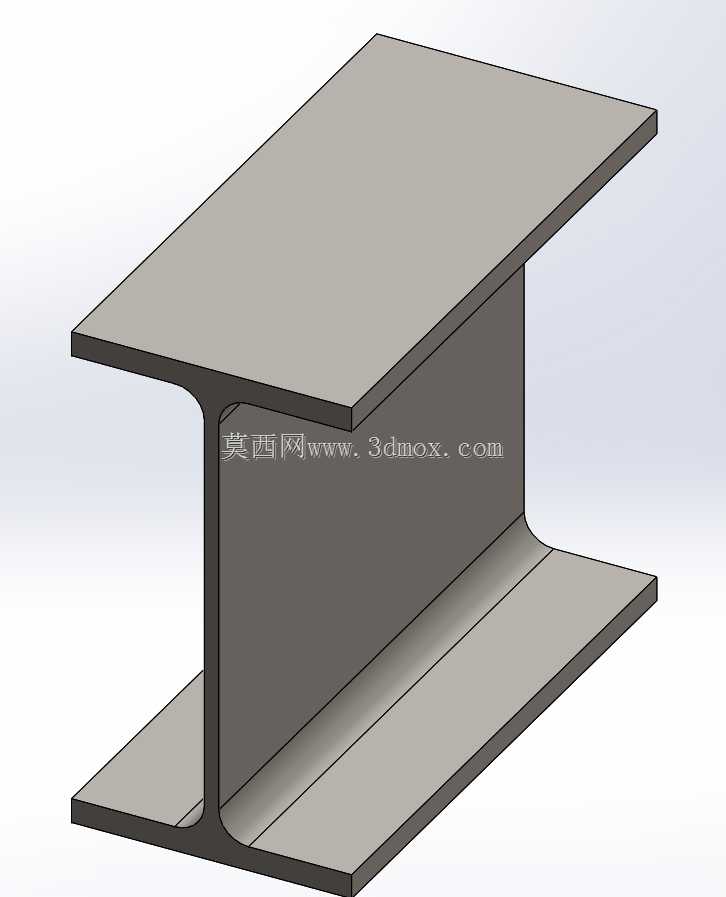

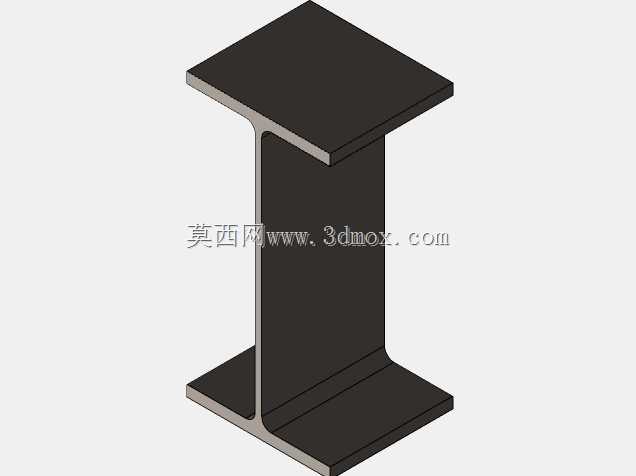

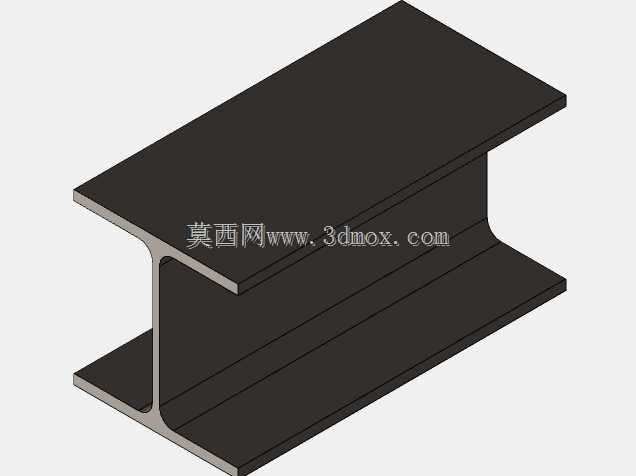

美标W系列宽翼缘工字钢型材三维设计

美标W系列宽翼缘梁作为建筑与重型钢结构领域的核心受力构件，广泛应用于大跨度工业厂房主梁、高层钢结构建筑框架柱梁、重型设备承重支架、桥梁承重纵梁、港口起重设备承载结构等场景，是承担竖向荷载、传递水平风荷载与地震作用力的关键结构部件，其截面力学性能直接决定整体结构的承载安全与稳定性。该系列型材采用宽翼缘对称工字形截面设计，相较于普通工字钢，翼缘宽度更大、内外侧表面平行无斜度，在强轴与弱轴方向的截面惯性矩分配更均衡，既具备强轴方向优异的抗弯承载能力，弱轴方向的抗扭、侧向稳定性能也得到显著提升，无需额外增设大量侧向支撑即可满足大跨度结构的受力要求，有效降低现场施工的构件安装工作量。设计过程中严格遵循美标型钢截面参数规范，完整还原了全系列W型宽翼缘梁的截面几何特征：上下翼缘为等厚等宽矩形截面，与竖直腹板采用平滑圆弧过渡连接，避免截面突变带来的应力集中问题，所有截面尺寸均匹配对应规格的公称高度、翼缘宽度、腹板厚度、翼缘厚度参数，可直接用于钢结构整体建模的构件装配、节点受力验算、施工预拼装模拟等工作。在实际工程应用中，该系列型材可根据不同跨度、荷载等级灵活选用对应规格，小截面规格可用于设备支架、屋面檩条等次承重结构，大截面高规格型号可作为高层结构的核心承重柱、大跨度厂房的屋面主梁，构件两端可根据节点设计需求加工为焊接坡口、螺栓连接孔等接口形式，与H型钢、连接板、高强螺栓等配套构件实现快速装配。建模过程中充分考虑了工程应用的实际需求，截面轮廓严格贴合美标型钢的尺寸公差要求，圆弧过渡区域的曲率半径、翼缘与腹板的垂直度均符合实际生产的型钢外形特征，既可以用于钢结构方案设计阶段的整体排布、荷载受力模拟，也可用于施工阶段的节点深化、碰撞检查，帮助设计人员提前预判构件安装的干涉问题，优化钢结构节点的连接设计，保障现场安装作业的顺利推进。
