嵌入式D型载重拉环地板锁扣三维设计

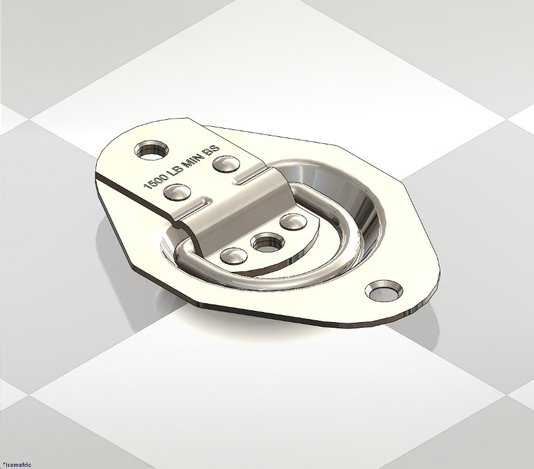

本作品为嵌入式D型载重拉环地板锁扣的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循载重五金件的工程设计规范，对每一处结构尺寸进行精准约束，确保模型可直接导出用于工程加工参考。模型主体分为底座与活动拉环两大核心部分，底座采用菱形带安装孔的嵌入式结构设计，建模时对底座的沉台凹陷结构做了精准的曲面拟合，保证安装后底座表面可与安装基面完全齐平，避免凸起带来的磕碰风险；底座表面的载重标识采用包覆特征制作，还原实物的刻印效果，同时对底座上的固定安装孔做了沉孔处理，适配对应规格的沉头螺丝安装，保证螺丝安装后不突出底座表面。活动拉环部分采用D型半圆环结构，通过铰接结构与底座上的固定座连接，建模时对铰接转轴的配合间隙做了合理预留，既保证拉环可顺畅翻转抬起与放平收纳，又避免间隙过大导致的晃动松旷问题；拉环放平后可完全嵌入底座的凹陷槽内，收纳状态下无突出结构，适配货车、方舱、设备舱等需要平整基面的使用场景。材质与渲染环节，整体采用不锈钢金属材质，通过调整材质的粗糙度、反射率参数，还原不锈钢拉丝表面的金属质感，对铰接处的圆角、安装孔的边缘做了倒角处理，避免锐边结构，同时渲染时采用棋盘格地面环境，搭配柔和的影棚光源，清晰展现模型的结构层次与金属光泽，多角度呈现锁扣的收纳状态与拉起使用状态。设计思路上，该锁扣额定载重1500磅，主要用于卡车货箱、方舱地板、设备运输固定场景，建模时充分考虑载重工况下的受力需求，对底座与拉环的连接部位做了加厚处理，所有受力转折处均设置过渡圆角，避免应力集中问题，同时兼顾使用的便捷性，拉环抬起后可提供充足的捆绑带穿系空间，收纳后完全隐藏不占用额外空间，整体结构紧凑，安装便捷，符合载重五金件的实用设计要求。
