视差标准180度转角伺服执行机构

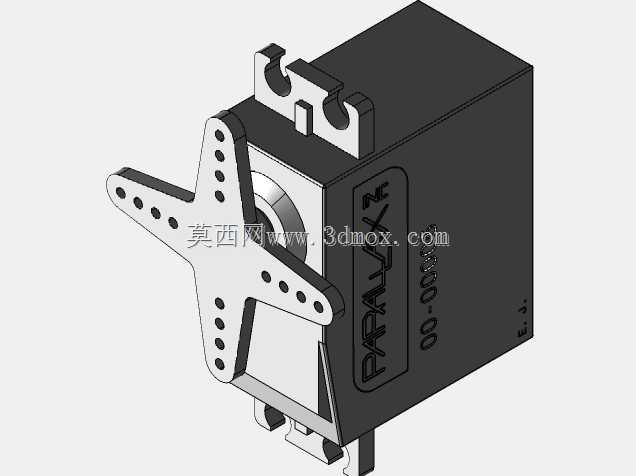

在小型自动化装置、教学实验平台、航模及小型机器人关节的选型过程中，这类180度运动范围的视差伺服是应用频次极高的执行元件，很多刚接触小型运动控制的结构工程师，在做小负载转角驱动方案时，最先接触的往往就是这类结构紧凑的伺服单元。从结构设计逻辑来看，这款伺服的外壳采用一体化硬质塑壳成型，主体呈规整的长方体构型，输出轴端集成了星型多孔摆臂，摆臂上的多组等距安装孔是为了适配不同连杆机构的铰接点位，不用额外加工转接件就能快速连接传动杆件，这点在快速原型搭建时能省下不少结构改型的时间。壳体顶部设计了卡扣式安装挂耳，挂耳上预留的卡槽可以直接卡装在标准间距的铝型材槽位上，也可以通过螺丝穿过挂耳的定位孔完成刚性固定，安装边界的容错空间比较大，不管是嵌装在设备内部的预留腔室，还是外装在支架表面都能适配。输出轴的回转中心到壳体尾部的尺寸、以及壳体上下端面的间距都控制得非常紧凑，不会占用过多的安装空间，对于内部布局紧张的小型设备来说，这个尺寸优势很明显。功能层面，这款伺服可以实现0到180度范围内的精准位置控制，内部集成了位置反馈回路，不需要额外加装外置编码器就能完成转角定位，驱动信号只需要标准的PWM脉冲就能实现角度控制，接线逻辑简单，控制门槛低，很适合用于小型机械臂的关节转动、物料分拣装置的拨杆驱动、智能小车的转向机构、航模舵面控制这类需要固定转角范围的驱动场景。在做三维建模装配的时候，这个模型还原了壳体表面的标识细节、摆臂的孔位分布、安装挂耳的卡槽结构，导入装配体后可以直接用来做干涉检查，验证摆臂在全行程转动时会不会和周边结构件发生碰撞，也能提前确认安装点位的螺丝孔是否对齐，不用等实物采购回来才发现结构干涉的问题。很多做学生竞赛项目、小型创客装置的工程师，在方案设计阶段都会用这类精准的伺服模型来做布局验证，因为这类元件的安装尺寸通用性很强，只要确认了输出轴高度、安装孔位间距、摆臂转动半径这几个核心参数，后续实物装配的匹配度就会很高，能大幅减少样机迭代的次数。另外这款伺服的出线位置在壳体尾部下方，建模时也预留了走线的空间参考，在做整体设备布线的时候，可以提前规划线缆的弯曲半径，避免线缆被转动的摆臂剐蹭磨损，这点细节在做紧凑结构设计时很容易被忽略，有精准的三维模型做参考就能提前规避这类问题。
