TowerPro SG90小型舵机结构设计

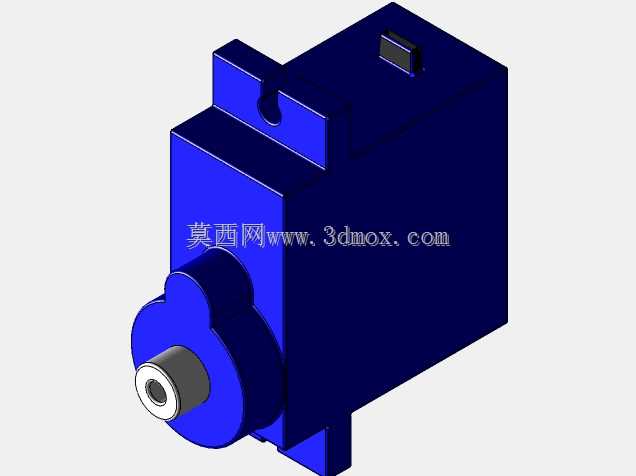

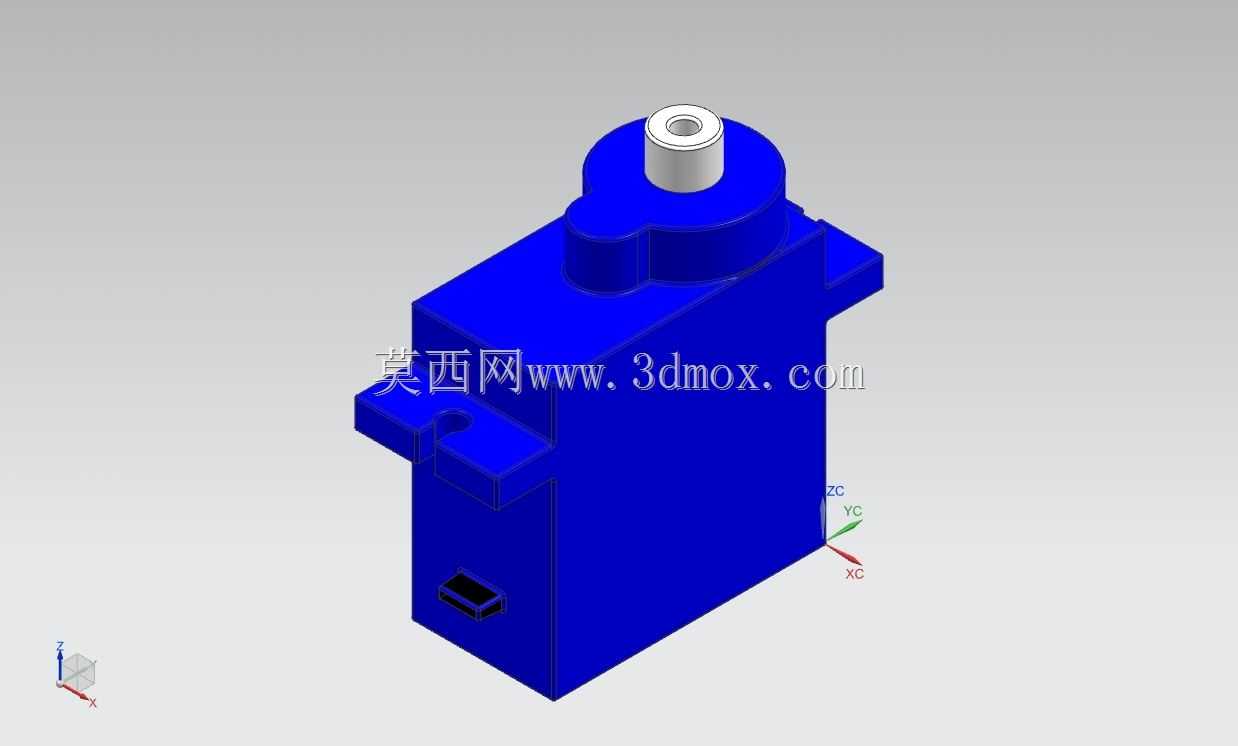

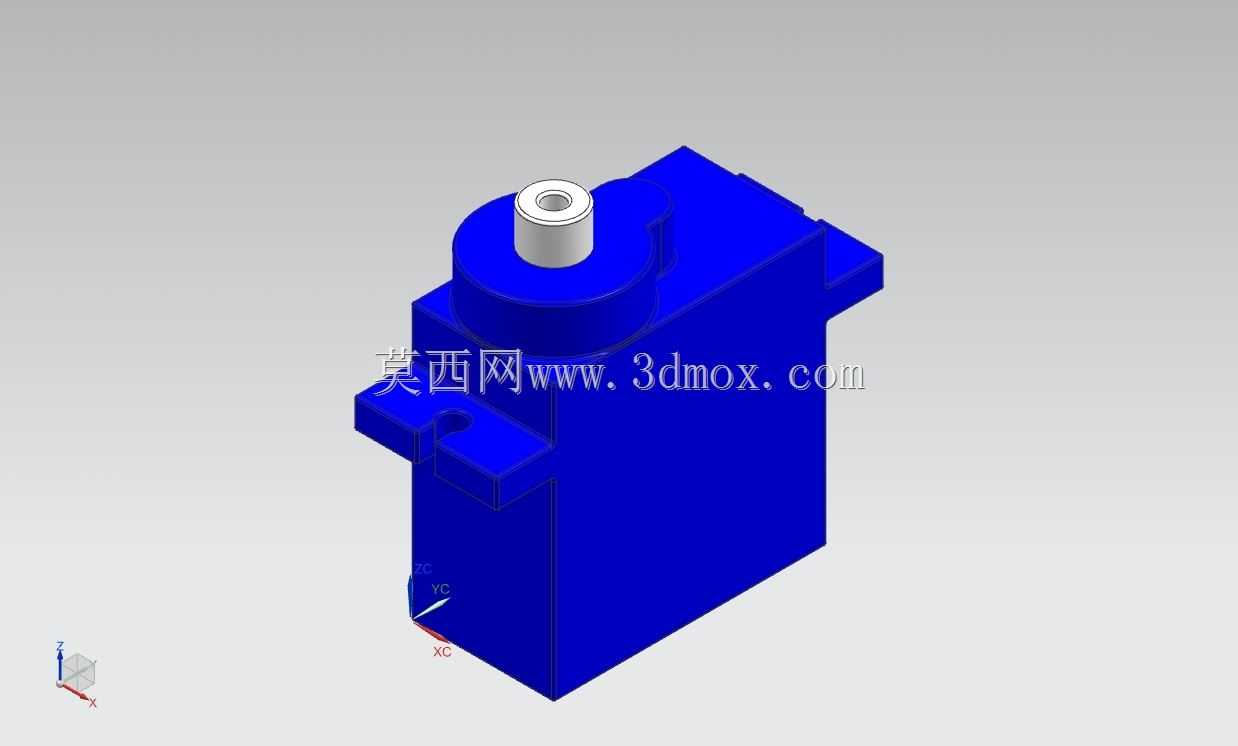

这款小型伺服舵机是小型运动控制场景中应用极为广泛的执行元件，在航模制作领域，它常被用于固定翼航模的舵面偏转控制、小型多旋翼无人机的云台姿态调整、遥控车模的转向与油门调节，能够精准响应控制信号输出指定角度的偏转，保障模型的操控精度与动作响应速度；在桌面级创客项目中，它可作为小型机械臂的关节驱动单元、智能小车的转向执行部件、自动开合装置的动力来源，凭借紧凑的体积适配各类空间受限的DIY创作场景；在小型自动化演示装置里，它还能承担物料分拣拨杆驱动、展示台角度调节、简易门禁开关控制等功能，是入门级运动控制方案中性价比极高的动力选择。从功能特性来看，该舵机可接收标准PWM控制信号，通过内部电位器反馈输出轴的实时角度，实现0到180度范围内的角度闭环控制，输出扭矩足以驱动小型轻质负载完成往复偏转动作，运行过程中噪音低、响应延迟短，能够满足多数低负载高精度定位的使用需求。在设计思路上，这款舵机采用一体化集成式结构设计，将直流驱动电机、减速齿轮组、角度检测电位器、控制电路板全部整合在方形壳体内部，既减少了外部接线的复杂度，也能通过壳体保护内部精密元件免受外界灰尘、磕碰的影响；输出轴采用金属嵌件设计，提升轴部的耐磨性能与连接强度，轴端预留标准安装孔位，可通过配套的舵盘连接各类外部负载，两侧延伸的安装耳带有标准安装孔，方便用户快速将舵机固定在安装基座上。从外形尺寸与安装边界来看，该舵机主体为规整的长方体结构，整体体积小巧，不会占用过多安装空间，两侧安装耳的孔位间距符合小型舵机的通用安装标准，可直接适配市面上多数通用舵机安装支架；输出轴的中心高度、轴径尺寸均遵循行业通用规格，用户无需额外修改安装位即可完成替换装配，壳体边角做了轻微的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少装配时与周边部件的干涉问题，整体结构设计充分考虑了小型应用场景的安装便利性与使用可靠性。
