复古双轮卧式斯特林动力装置结构设计

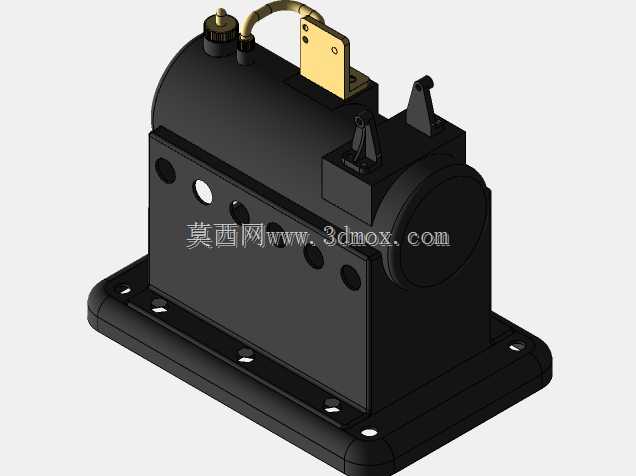

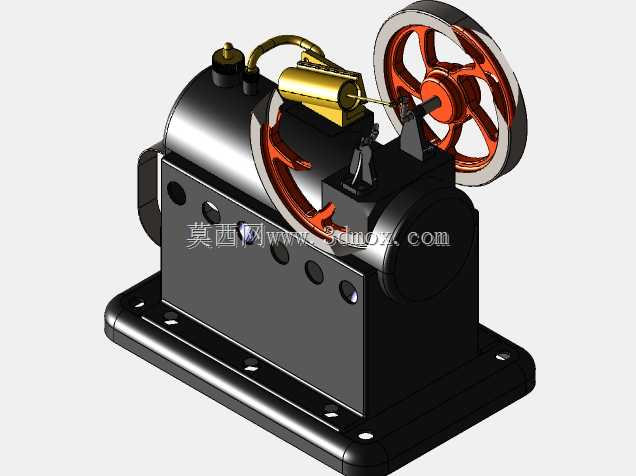

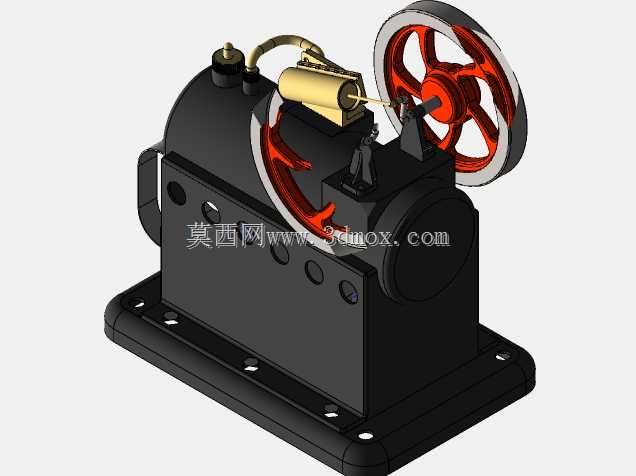

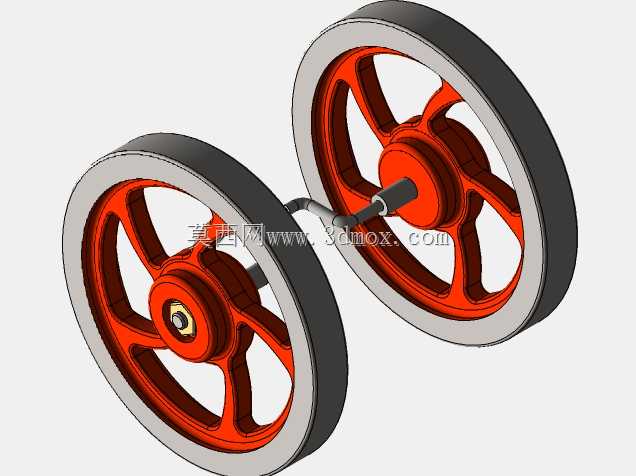

这款双轮卧式斯特林动力装置，主要面向科教演示场景、复古机械收藏领域以及小型动力原理验证场景使用，能够直观展示外燃式热力循环的完整工作过程，帮助学习者理解热能向机械能转换的核心逻辑，也可作为复古机械陈列场景中的动态展示展品，替代传统静态模型提升展示的互动性与直观性。装置整体采用卧式集成布局，将核心换热腔体、传动机构、动力输出轮组整合在同一一体式安装底座上，无需额外搭建支撑结构即可稳定放置，底座边缘预留了四个对称分布的固定安装孔，可根据使用场景需求将装置固定在展示台架或者实验基座上，避免运行过程中因传动振动产生位移偏移。核心的密闭换热腔体采用圆柱卧式结构，表面设置了多组观察点位与调节接口，既可以实时监测腔体内部的工作状态，也可根据实验需求调整热交换效率，适配不同的热源输入条件。上方的黄铜色换热管路采用弯折成型设计，精准匹配冷热腔的气体流通路径，尽可能降低管路流阻，提升热力循环的转换效率，管路接口处采用密封式连接结构，避免工质泄漏影响装置运行稳定性。两组红色辐条式飞轮采用对称错位布局，通过曲轴结构与动力活塞直接连接，大直径的轮组设计能够储存足够的转动惯量，有效抵消活塞往复运动产生的转速波动，让装置运行过程更加平稳顺滑，飞轮表面做了轻量化镂空处理，在保证结构强度的前提下降低了整体转动惯量负载，减少启动阶段需要的初始输入扭矩。装置侧面设置的手摇结构可作为初始启动辅助部件，在热源输入达到工作阈值后，通过手摇带动曲轴越过止点即可让装置进入自运行状态，也可在无热源场景下通过手摇输入动力，反向演示机械传动的完整路径。整体外形采用方正底座搭配圆润腔体的组合设计，外露的管路与轮组完整展示机械结构美感，没有多余的装饰性外壳遮挡核心传动部件，能够让观察者清晰看到每一个运动部件的动作逻辑，所有运动部件的边缘都做了圆角钝化处理，在科教演示场景中使用时能够避免剐蹭风险，兼顾展示效果与使用安全性。安装边界方面，装置整体的长宽高比例适配常规展示柜的内部层板尺寸，不需要对展示空间做特殊改造即可直接放置，底部的固定孔位采用通用间距设计，可适配多数标准实验台架的安装孔位，不需要额外制作转接板即可完成固定安装。
