直列四缸发动机配气及正时传动总成结构

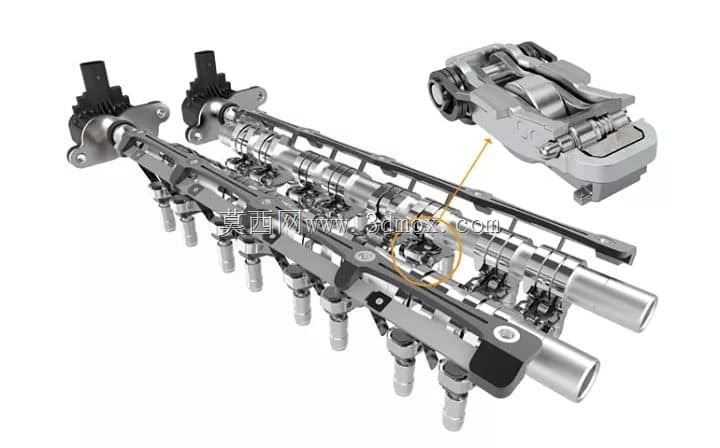

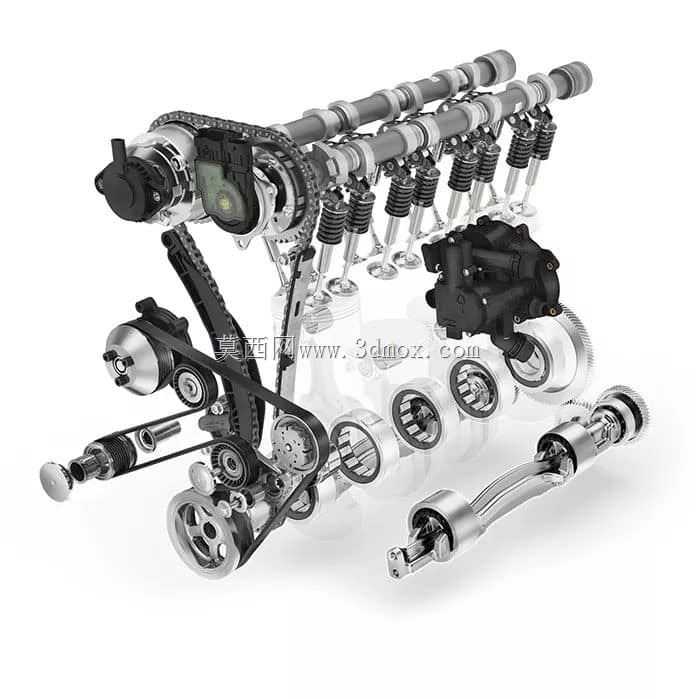

这套总成结构覆盖了内燃机顶置凸轮轴配气系统与前端正时传动的核心组成部分，在民用乘用车小排量动力单元的开发场景中，这类结构的三维建模是动力总成前期设计的关键环节，直接决定了发动机进排气效率、运转可靠性与NVH表现。从实际装车用途来看，配气机构负责按照发动机各缸工作循环的时序要求，精准控制进排气门的开启与关闭时长、升程，保证新鲜混合气能够足量进入气缸，燃烧后的废气可以彻底排出；正时传动系统则承担着曲轴与凸轮轴之间的动力传递作用，确保两者的相位关系始终保持在设计公差范围内，一旦相位出现偏差，轻则出现动力不足、油耗升高，重则引发气门与活塞碰撞的严重机械故障。从结构特性来看，该总成采用双顶置凸轮轴布局，每缸布置四气门，进排气门分列凸轮轴两侧，相比单顶置凸轮轴结构，能够获得更优的进排气流通截面积，适配高转速工况下的充气效率需求；气门组件包含气门弹簧、气门锁片、气门挺柱，弹簧采用不等节距设计，可有效抑制高转速下的弹簧共振问题，避免气门出现飞脱、落座冲击过大的异常情况。正时传动采用链条传动搭配自动张紧器、导轨的结构形式，相比传统皮带传动，链条的使用寿命更长，基本可以做到与发动机同寿命，减少用户后期维护成本，张紧器可实时补偿链条使用过程中产生的磨损伸长量，保证传动过程中链条张紧力始终处于合理区间，降低传动噪音与跳齿风险；前端还集成了附件驱动轮系，可驱动水泵、机油泵、发电机等发动机附属部件，实现动力的多路径输出。设计过程中需要重点考量多个边界条件：首先是凸轮型线的设计，需要兼顾气门升程曲线的加速度变化率，避免凸轮与挺柱之间出现接触应力过大导致的异常磨损，同时要保证气门落座速度控制在合理范围，减少落座冲击对气门座圈的损耗；其次是正时系统的布置空间，需要预留足够的链条摆动余量，避免链条运转过程中与正时罩壳发生干涉，同时张紧器的安装位置要保证其柱塞行程能够覆盖链条全生命周期的磨损伸长量；再者是各回转部件的同轴度公差，凸轮轴的支承轴颈同轴度需要控制在0.02mm以内，避免凸轮轴运转过程中出现卡滞、异常磨损的问题；安装层面，凸轮轴盖的螺栓需要按照规定的扭矩与顺序拧紧，避免凸轮轴轴瓦出现偏磨，正时链条安装时需要对准各链轮上的正时标记，确保配气相位偏差不超过±1°曲轴转角。整个总成的外形尺寸需要适配发动机缸盖的上部安装空间，总高度需要预留足够的气门弹簧压缩行程余量，宽度方向不能超出缸盖的边界，避免与整车机舱内的其他部件发生安装干涉，前端轮系的伸出长度需要匹配前端附件的布置位置，保证各附件驱动皮带的包角符合设计要求，减少皮带打滑的概率。
