ESP-01WiFi继电器控制模块结构设计

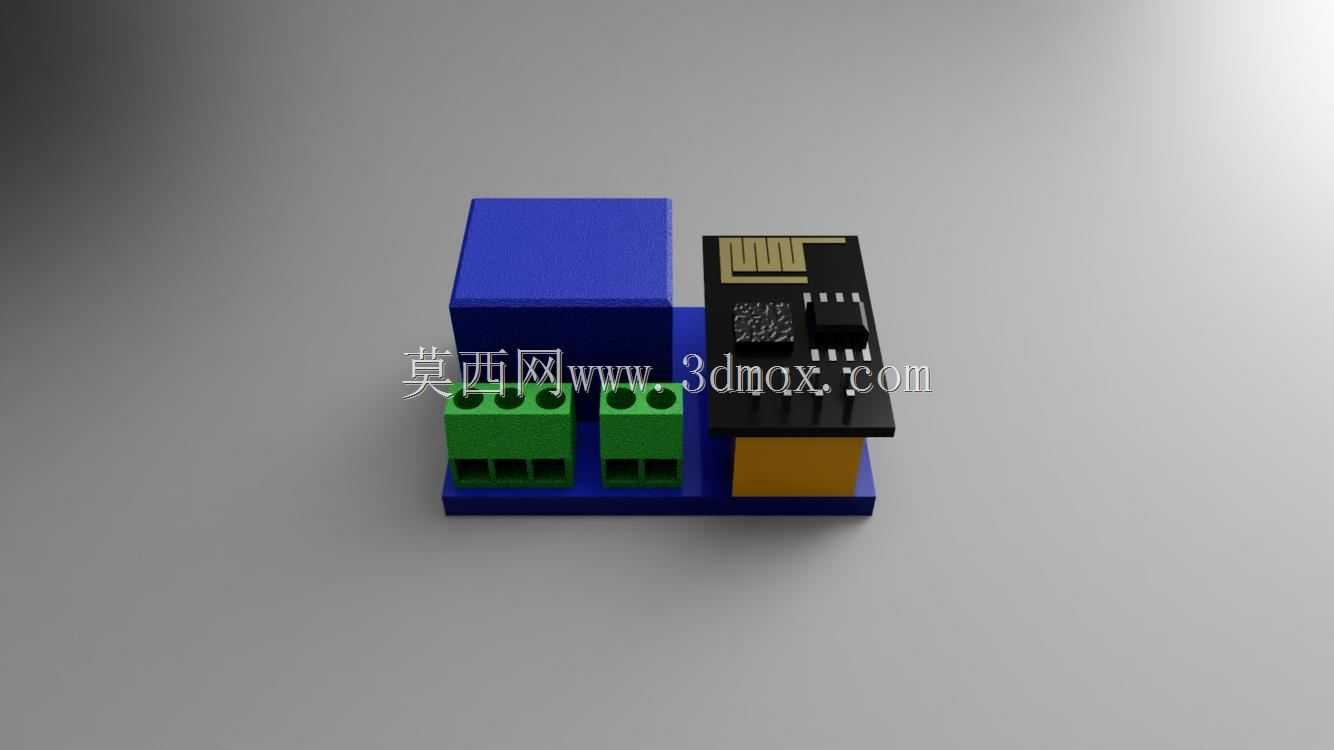

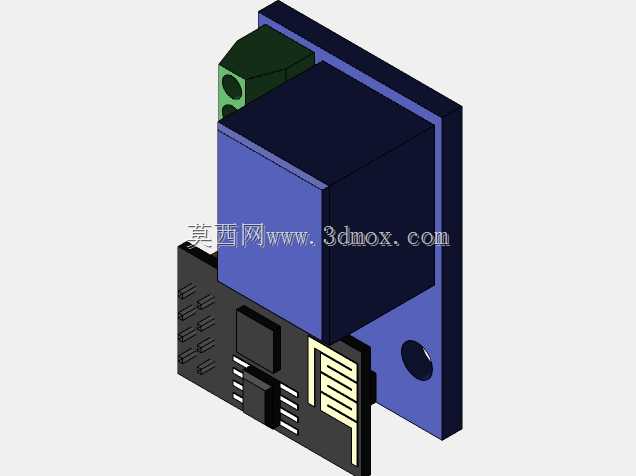

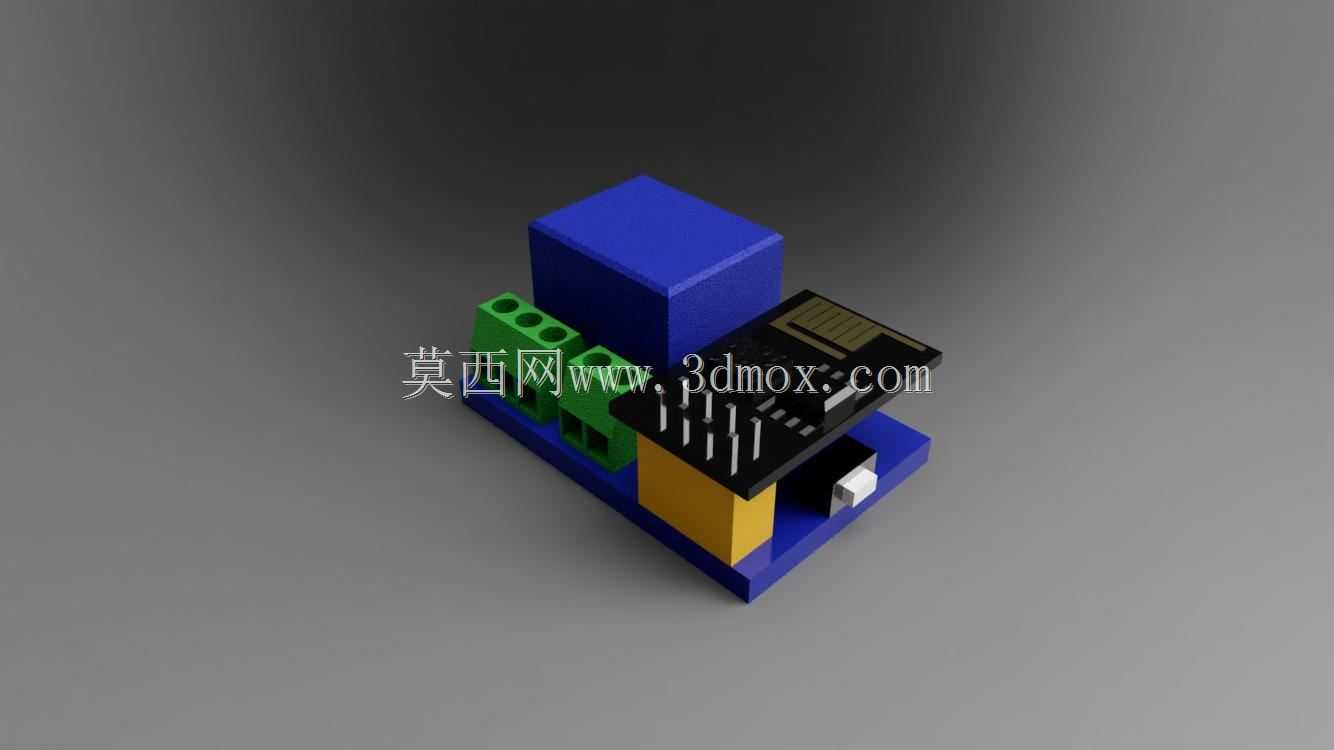

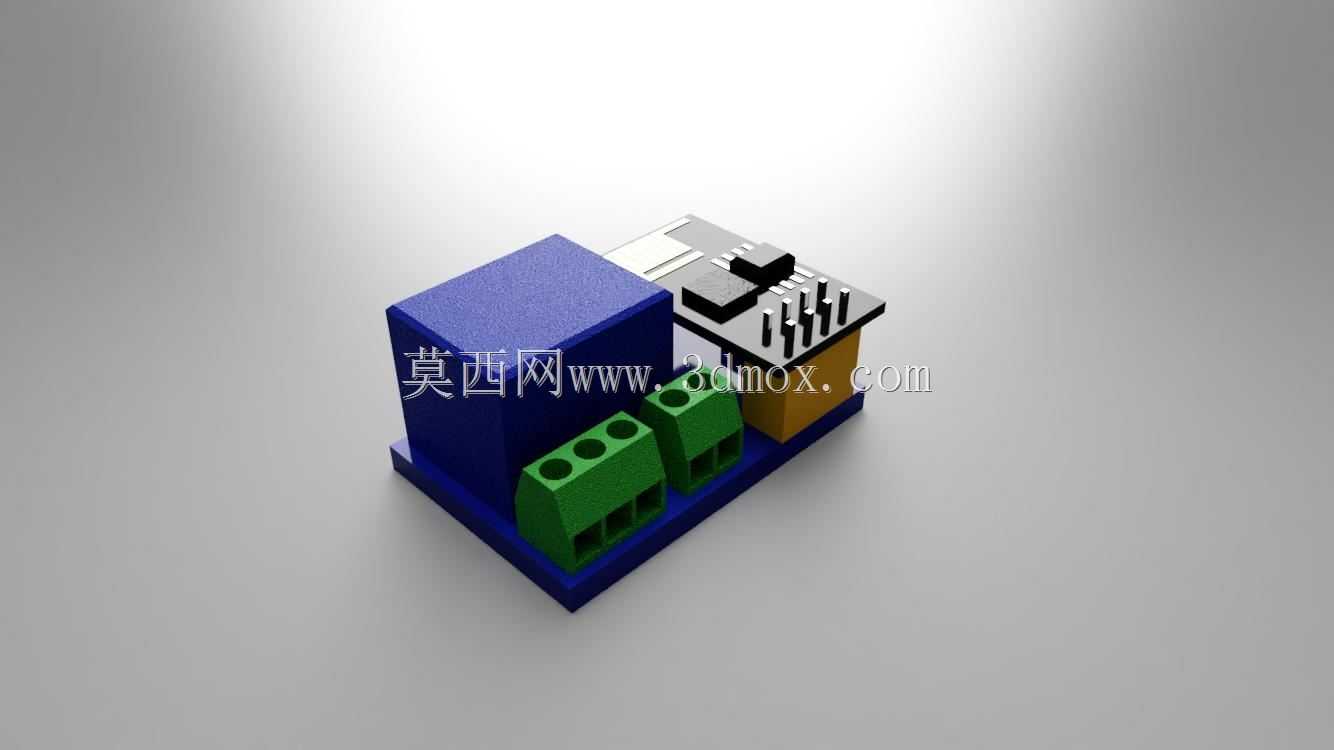

这款ESP-01继电器模块主要面向智能家居改造、小型物联网控制、工业现场简易远程通断控制等场景，可实现低压控制回路对高压负载回路的隔离式通断操作，解决普通弱电控制模块无法直接驱动交流负载、控制端与负载端无电气隔离带来的安全隐患问题，日常可用于灯具远程开关、小型家电智能启停、工业传感信号联动触发、DIY物联网项目的执行端搭建等场景，适配绝大多数基于ESP8266生态的物联网开发需求。模块整体采用堆叠式布局设计，核心控制部分选用ESP-01WiFi通信模组作为控制核心，负责接收WiFi传输的控制指令并输出开关量信号，驱动部分采用专用继电器驱动电路搭配小型电磁继电器，实现控制信号与负载回路的光电+电磁双重隔离，避免负载端的浪涌、高压信号反向击穿控制端的弱电元件。接线端采用绿色插拔式接线端子设计，分别预留继电器常开、常闭、公共触点接线位，以及模块供电输入接线位，无需焊接即可完成外部线路的连接，降低现场接线的操作难度。模块的外形设计充分考虑嵌入式安装的空间需求，整体采用方正紧凑的立体布局，将继电器主体、WiFi模组、驱动电路、接线端子沿基座分层排布，最大限度压缩横向占用空间，安装边界预留标准的固定孔位，可直接通过螺丝固定在常规的电器安装盒、设备电控仓内壁，也可搭配导轨卡扣安装在标准DIN导轨上，适配多数电控柜的安装规范。设计过程中重点考虑了模块工作的散热与信号干扰问题，将WiFi模组布置在模块上方远离继电器线圈的位置，避免继电器吸合时的电磁干扰影响WiFi信号的传输稳定性，同时在继电器线圈两端预留续流二极管的安装位，吸收线圈断电时产生的反向电动势，延长驱动元件的使用寿命。模块的供电部分兼容常用的5V低压直流供电，可直接搭配常见的USB电源、单片机开发板电源使用，无需额外配置专用供电模块，降低项目搭建的配件成本。整体结构的各个部件之间预留足够的安全电气间隙，满足低压电控模块的安全设计要求，避免不同电位元件之间出现打火、短路的风险，同时外壳部分可根据使用需求选配绝缘防护外壳，适配潮湿、多尘的复杂使用环境。
