欧姆龙3GHz射频DPDT表面贴装继电器

在射频信号链路的板级设计中，高频信号切换器件的选型与布局直接决定整套通讯设备的信号完整性表现，这款适用于3GHz频段的双刀双掷表面贴装继电器，正是为高密度射频通讯板卡的信号通路切换场景开发的器件。从实际工程应用来看，这类器件常部署在小型化无线通讯终端、射频测试工装、短波信号收发设备的板卡上，负责在接收与发射通路之间完成高频信号的快速切换，也可在多天线切换回路中实现不同射频通路的选通，避免信号串扰带来的链路损耗。

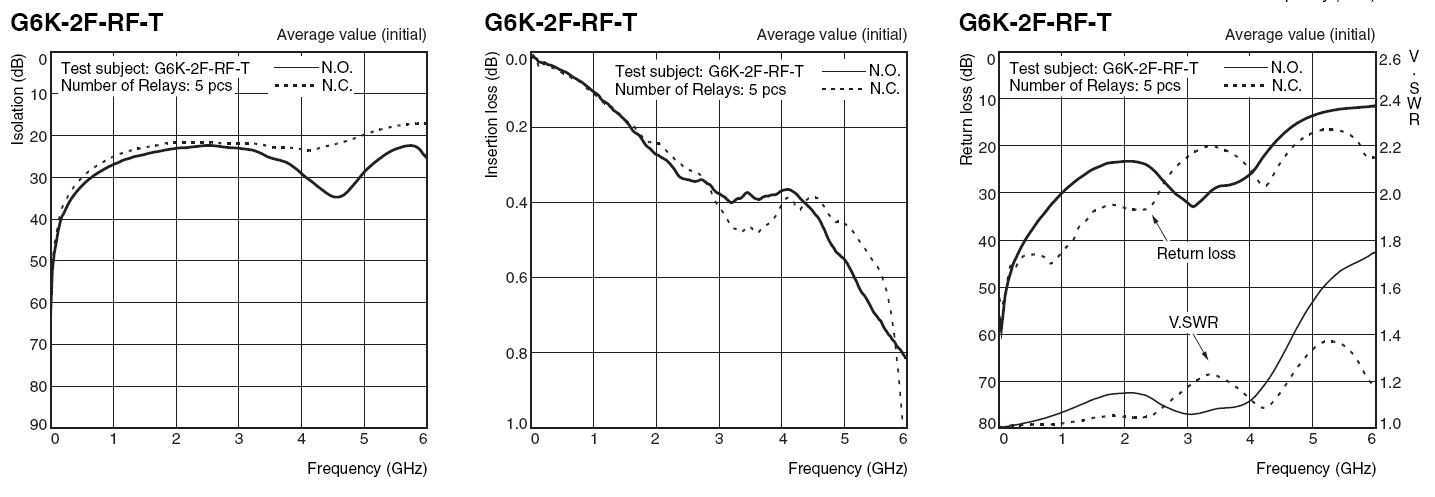

这款继电器支持闭锁与非闭锁两种工作模式，可适配不同的板级供电逻辑，线圈驱动电压覆盖3.5V到24V的常用档位，能直接匹配多数工业控制板、通讯板的供电回路，无需额外增设电平转换电路。3毫秒的快速响应特性，可满足高速信号切换场景的时序要求，避免通路切换延迟带来的信号丢包问题，在高频信号传输过程中，器件的触点结构经过特殊优化，可在3GHz工作频段内维持稳定的阻抗特性，减少信号反射与插入损耗，保证射频信号传输的一致性。

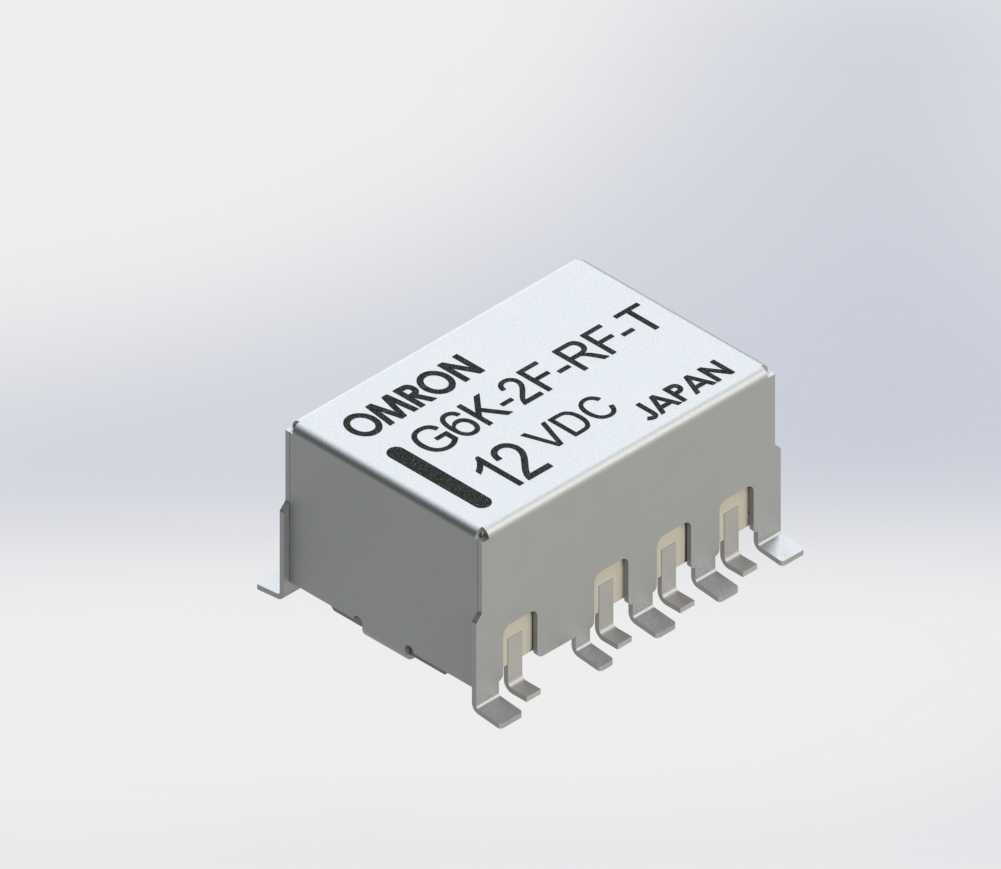

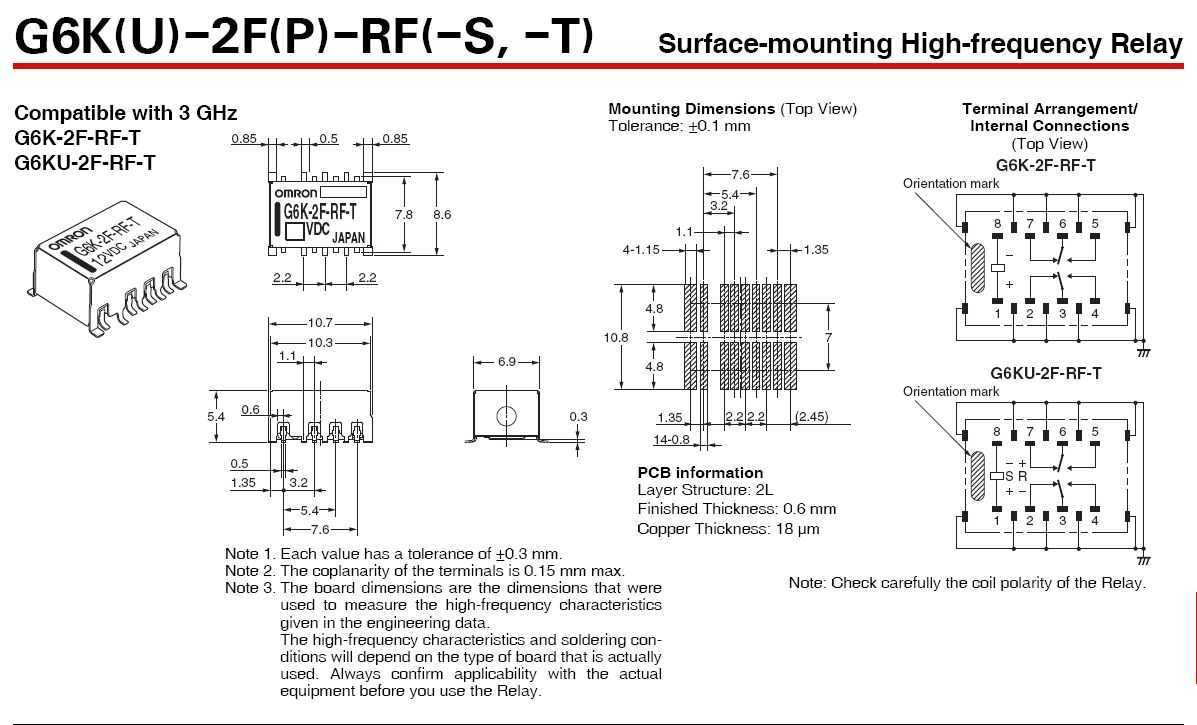

从三维建模的设计细节来看，这款模型完整还原了器件的表面贴装引脚结构，引脚的共面度公差、焊盘位置与实物器件完全对齐，可直接导入PCB结构设计软件完成板卡布局的干涉检查，避免后期打样出现器件与外壳、相邻元件的空间冲突。器件本体采用矩形塑封结构，本体边缘的定位凸点、引脚的弯折弧度都按照实物尺寸1:1还原，建模过程中充分考虑了SMT回流焊过程中的器件占位空间，预留了焊盘爬锡的安全距离，结构设计人员在调用该模型时，可直接提取器件的安装边界尺寸，完成板卡的器件布局规划，无需反复核对器件规格书的尺寸参数。

在实际安装场景中，这款SMT封装的继电器可直接通过标准表面贴装工艺完成焊接，无需额外开设安装孔，能有效节省PCB板的布局空间，适配高密度布板的设计需求。器件的金属屏蔽外壳结构可降低外界电磁干扰对内部触点的影响，同时减少器件工作时对外的电磁辐射，满足通讯设备的EMC设计要求。建模时对器件表面的丝印标识、引脚镀层的细节都做了还原，可用于产品装配演示、生产作业指导书的可视化制作，帮助产线操作人员快速识别器件的安装方向，避免反向焊接带来的板卡故障。
