单路松乐5V线圈继电器控制模块

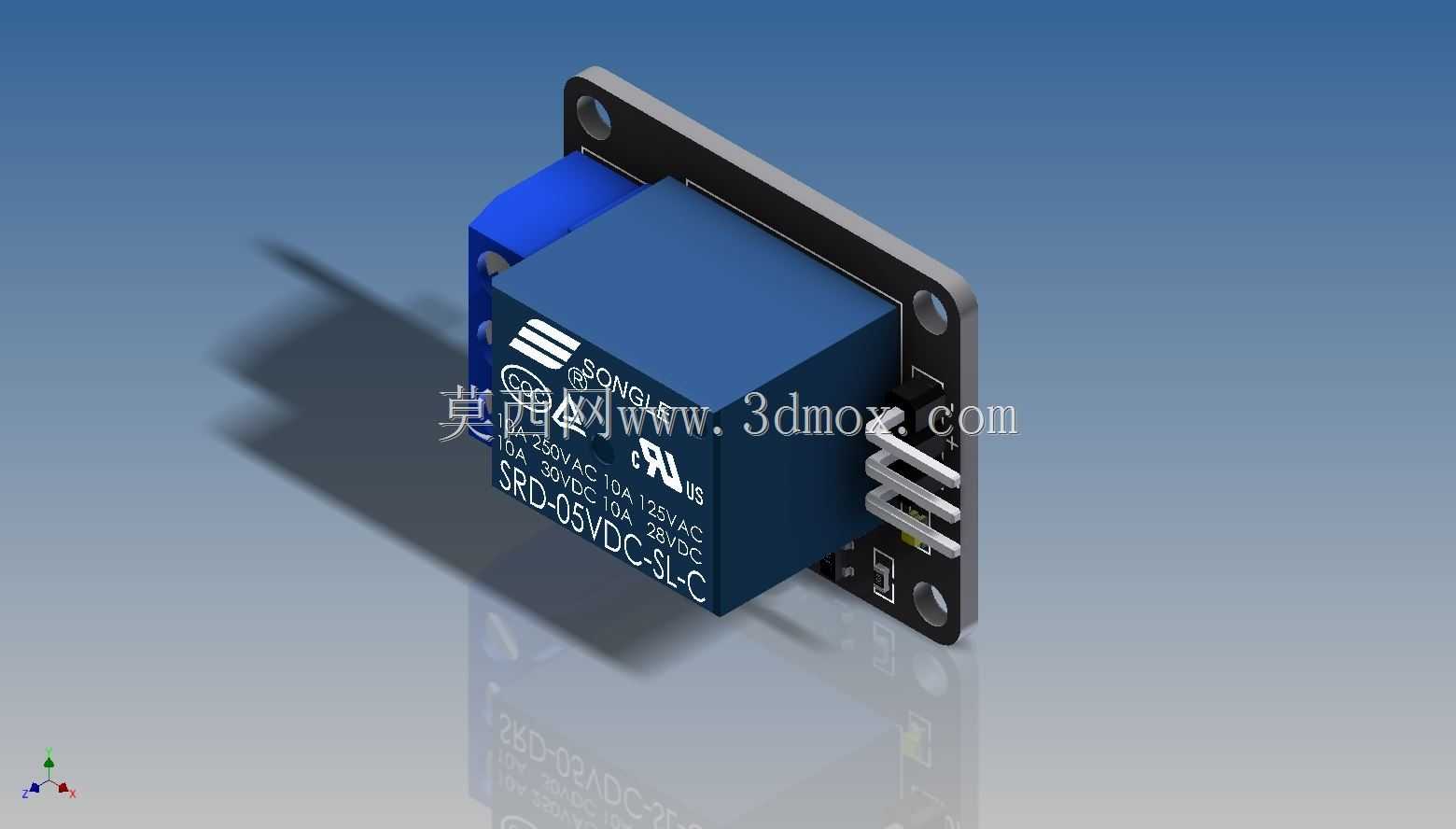

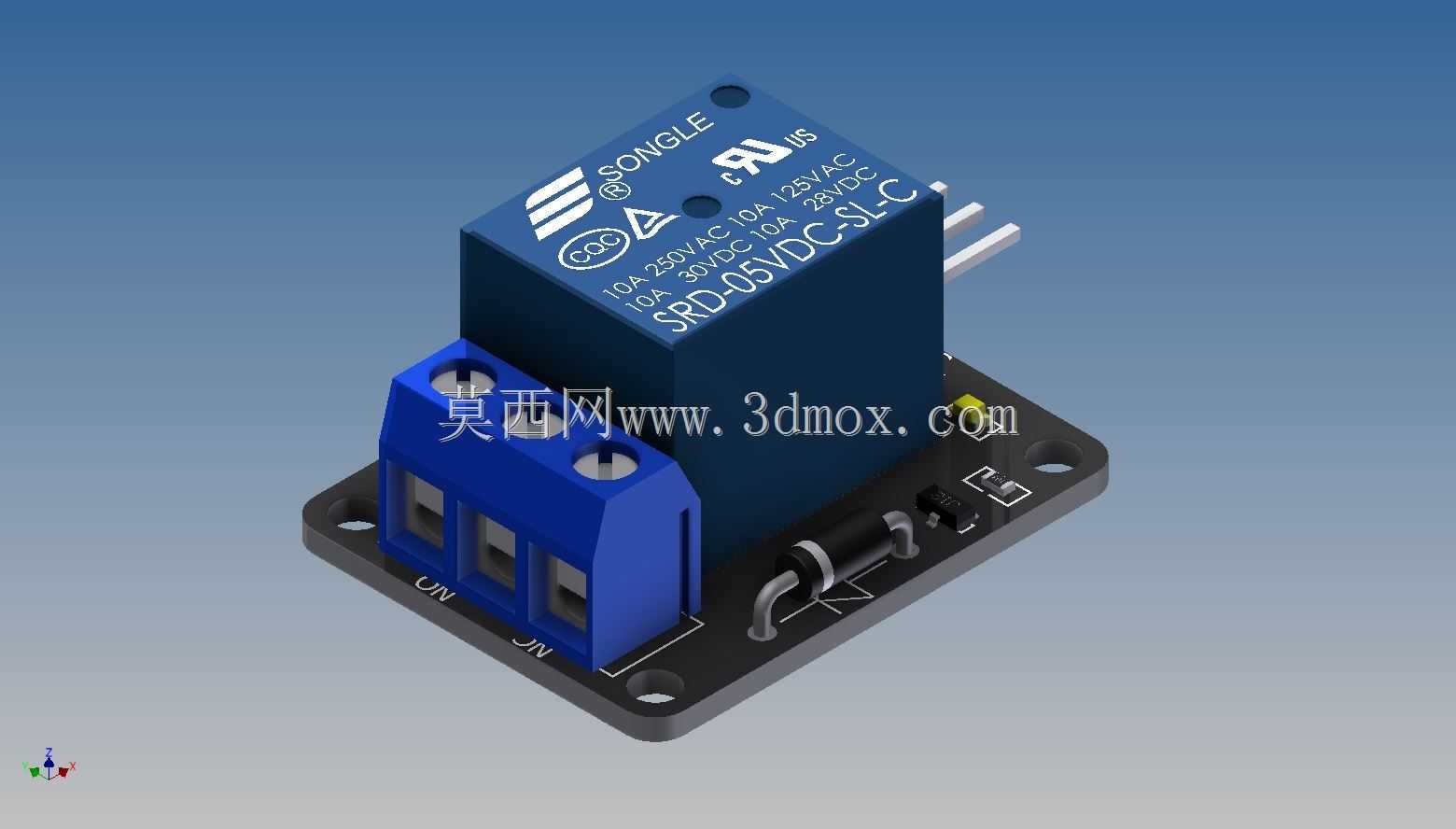

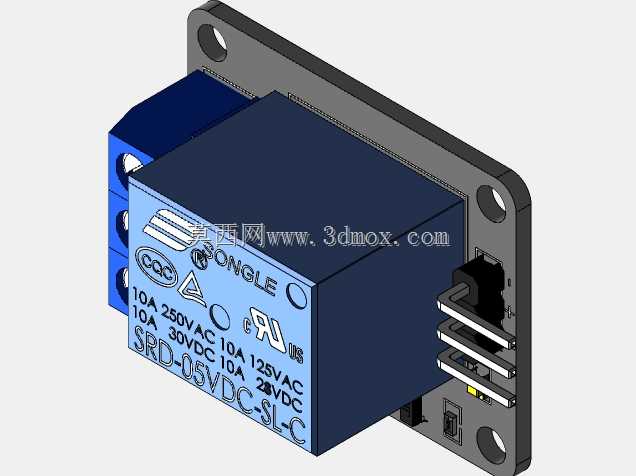

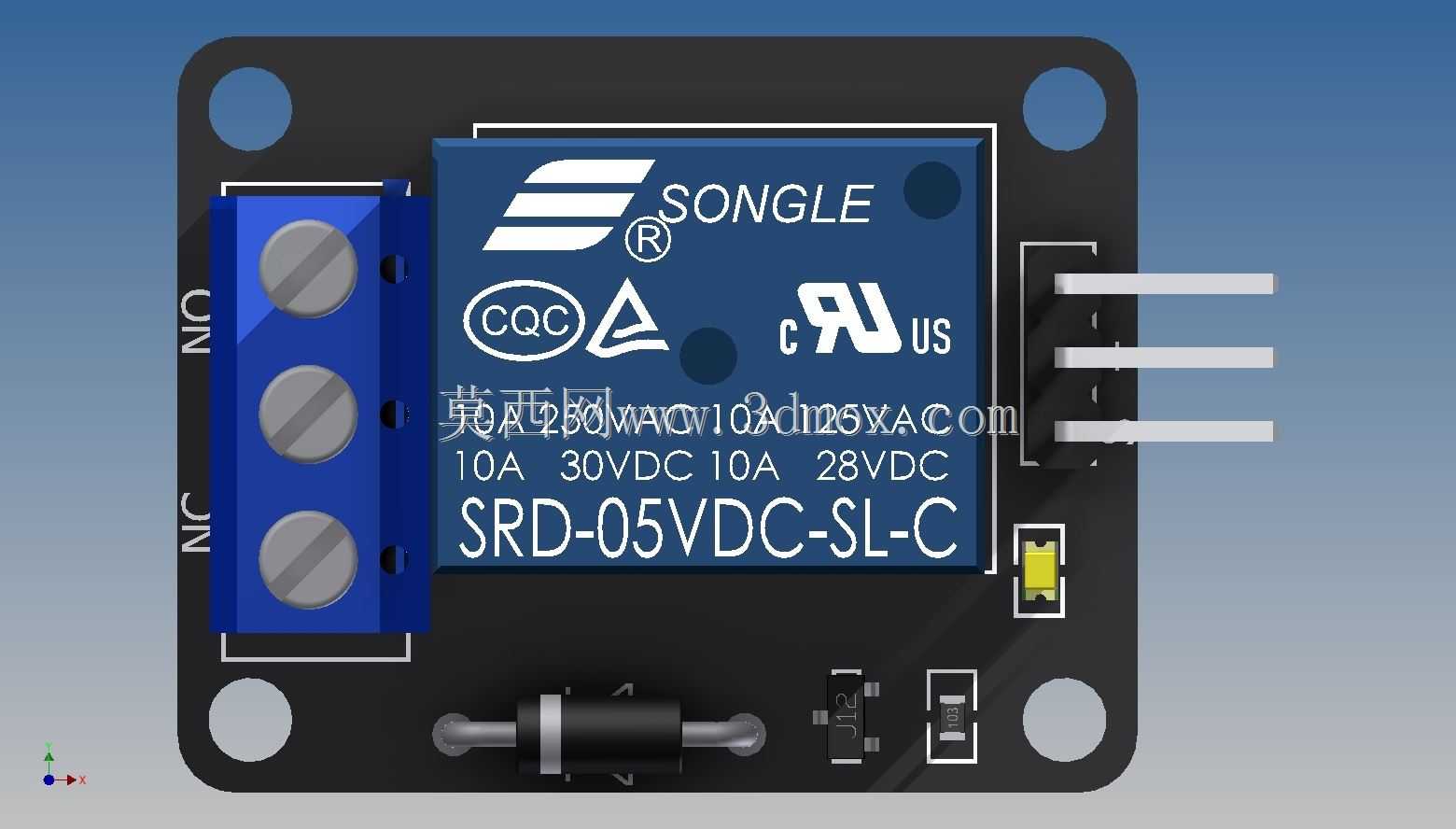

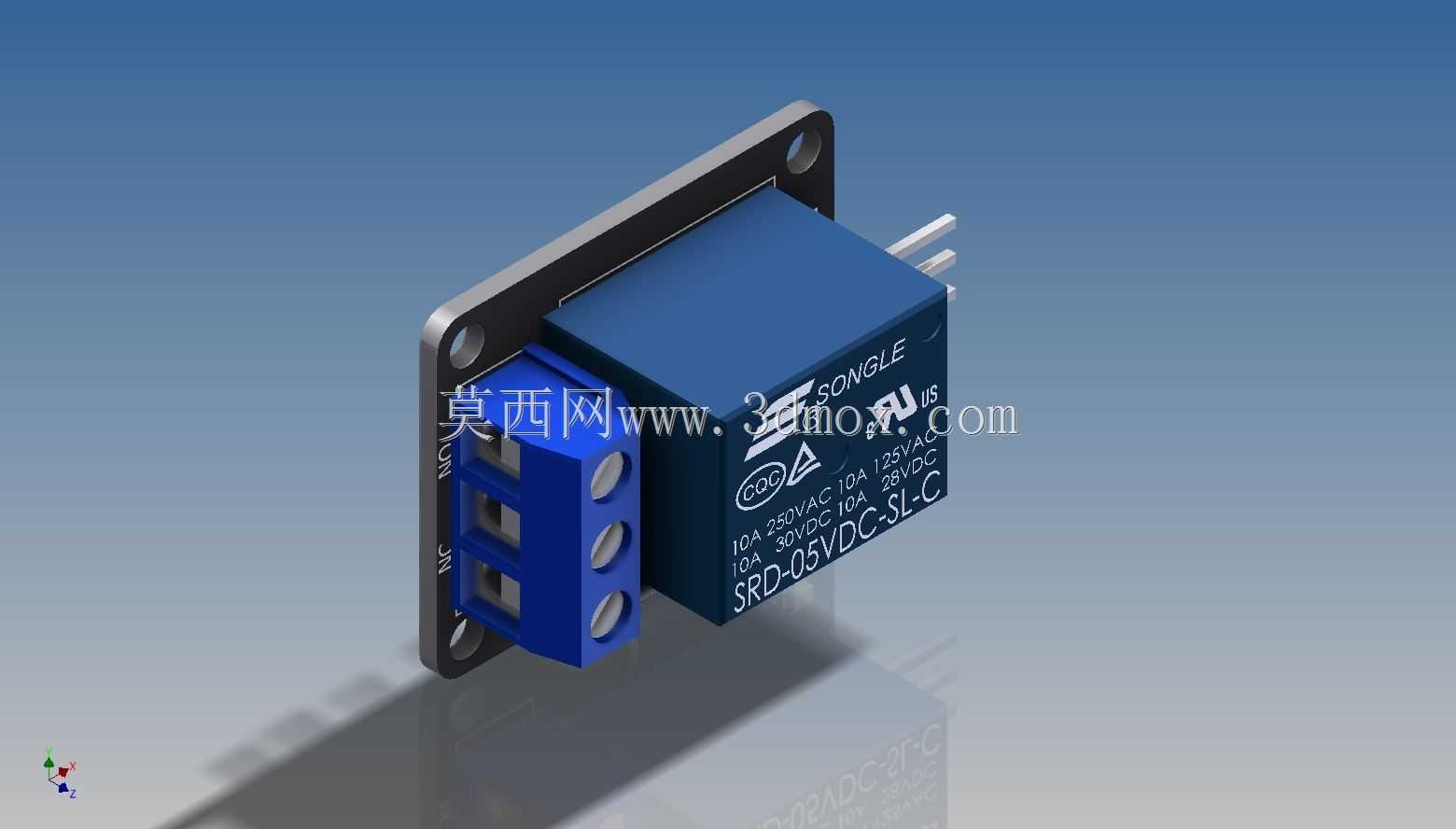

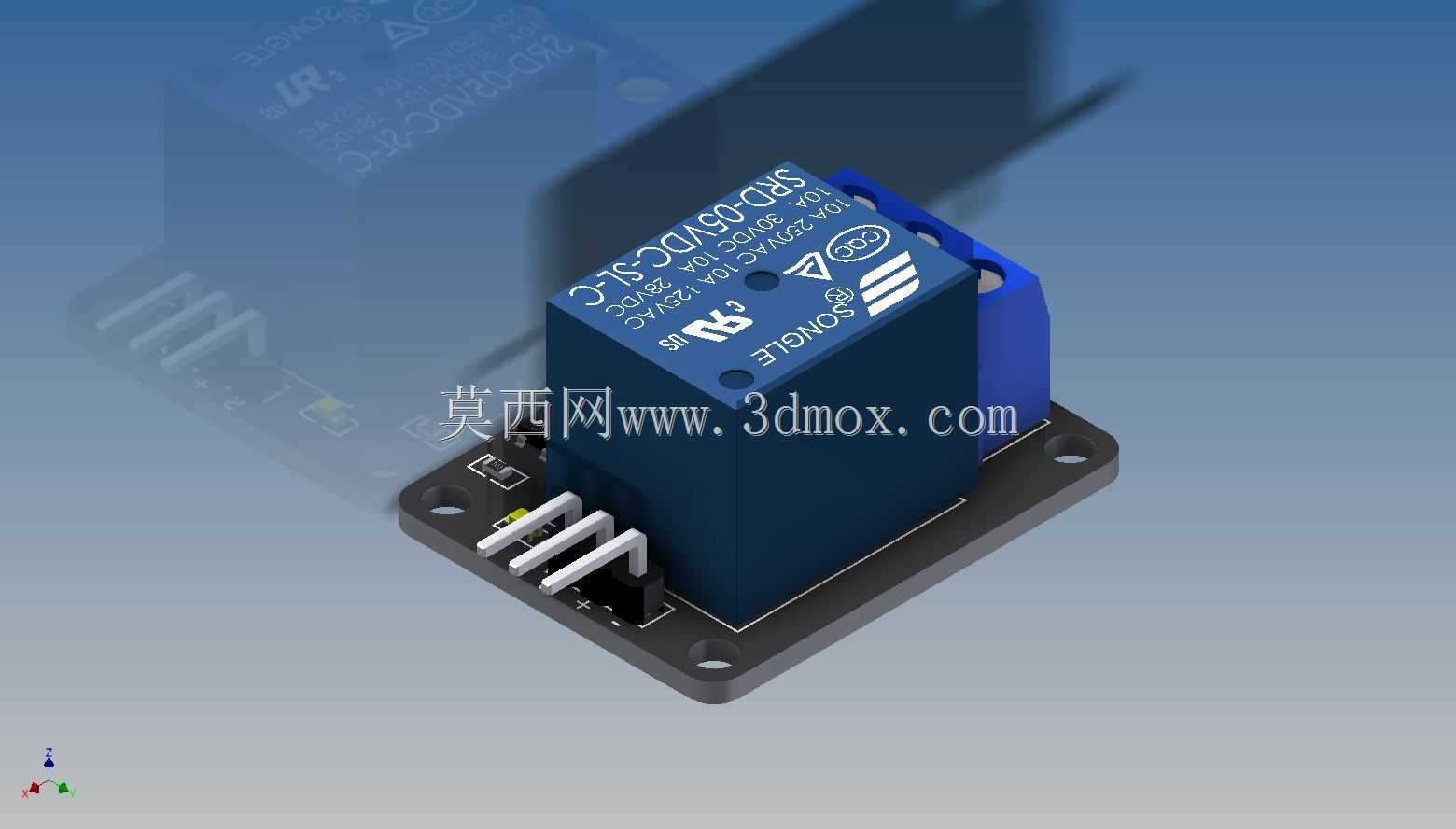

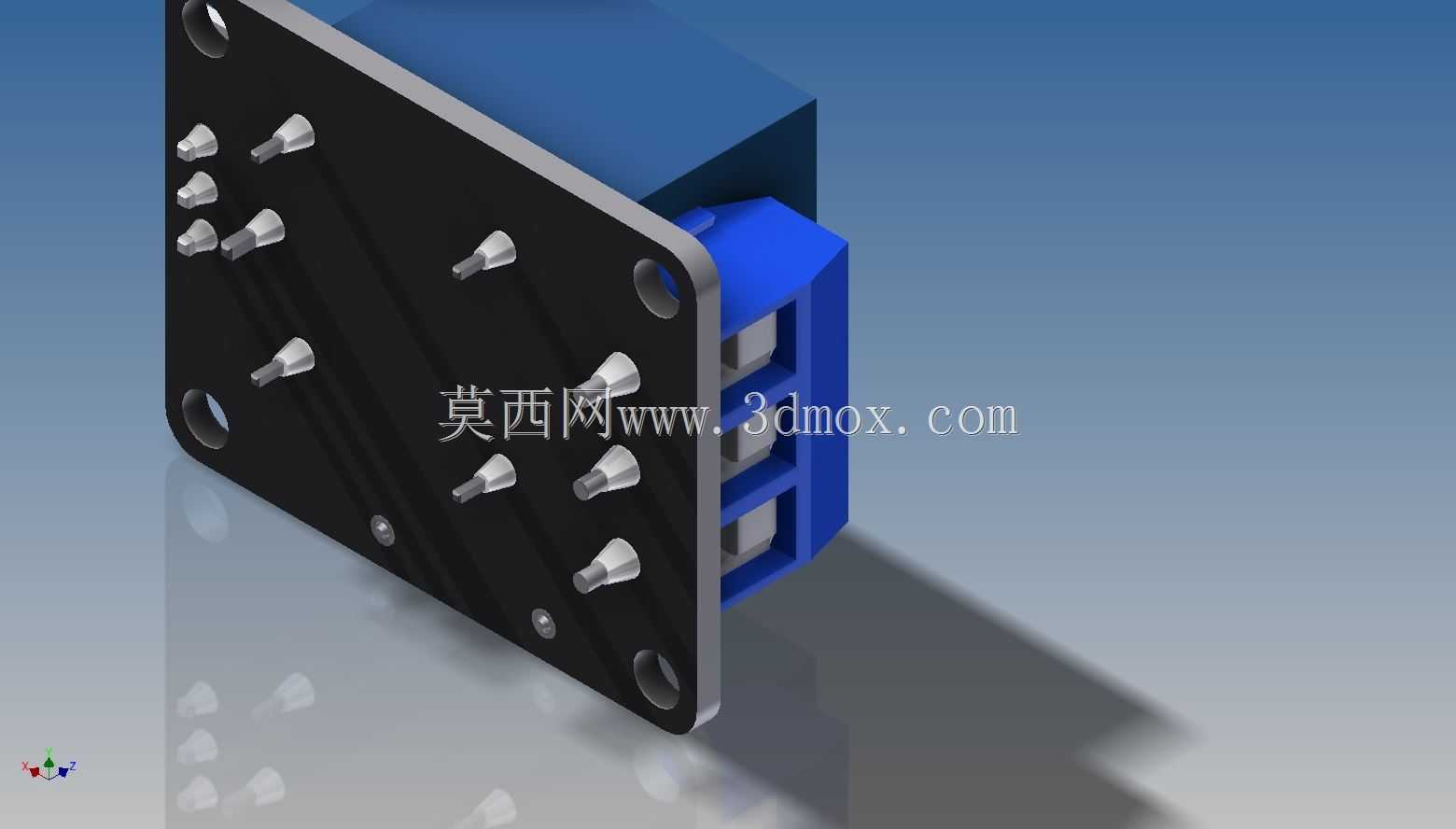

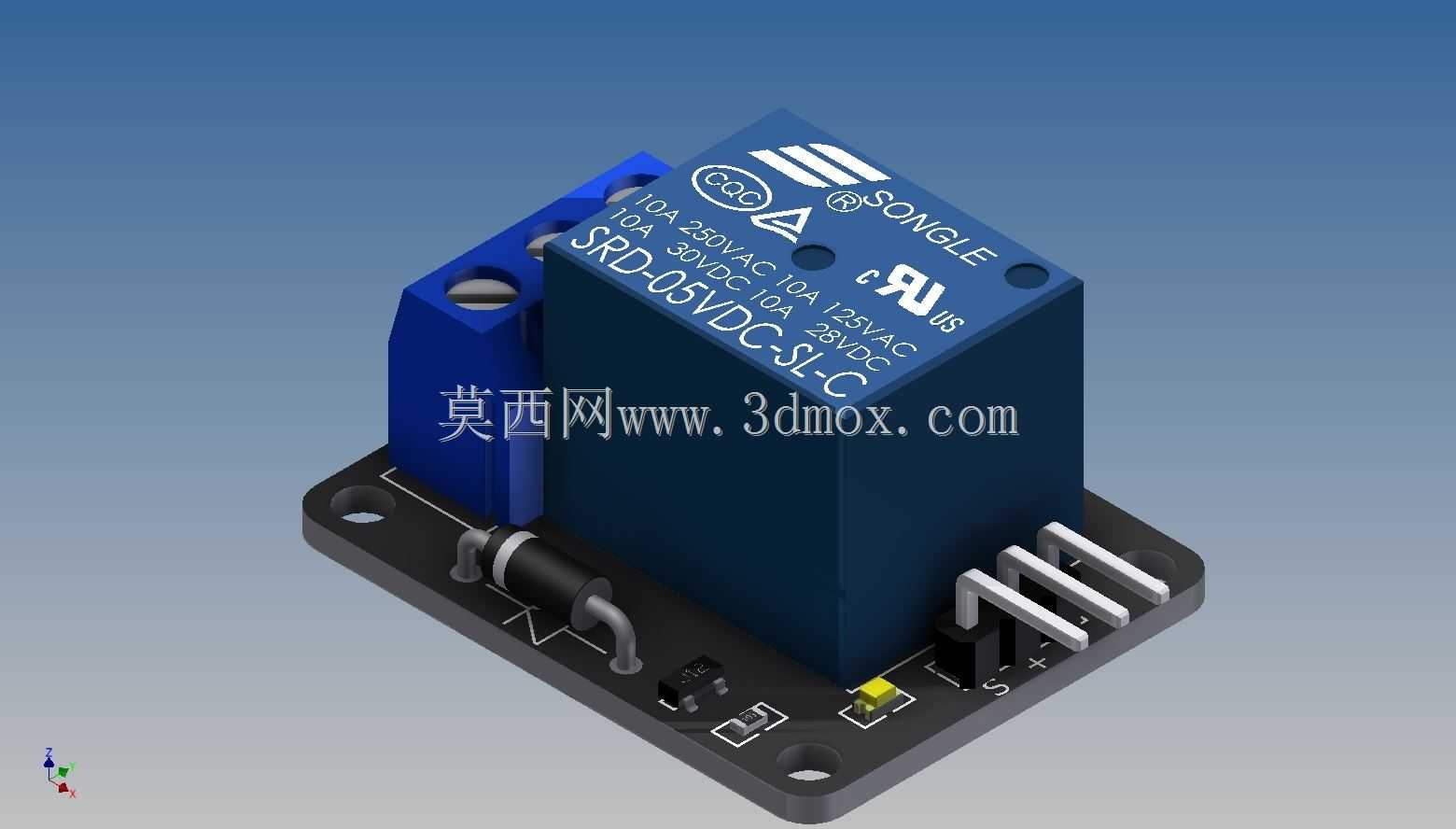

这款单路继电器模块是低压电控领域常用的通断控制部件，核心搭载松乐SRD-05VDC-SL-C功率继电器，可实现小电流信号对大电流负载的隔离控制，广泛应用于智能家居电控回路、工业自动化信号转接、创客DIY电子装置、小型设备电源通断控制、教学实验电路搭建等场景，能够在控制端与负载端之间形成可靠的电气隔离，避免负载侧的电压波动、浪涌电流反向冲击前端控制电路，有效保护主控芯片、控制板卡等脆弱电子元件。模块采用一体化载板设计，将继电器本体、接线端子、控制插针、续流保护元件、状态指示元件全部集成在一块黑色PCB基板上，整体布局紧凑规整，充分考虑了实际使用中的接线便利性与安装兼容性。载板四个角预留了标准圆形安装孔，可配合M3规格螺丝直接固定在设备内壁、型材支架或者电控盒安装位上，安装孔位间距符合常用小型电子模块的通用安装规范，无需额外定制转接支架即可完成装配。模块一侧设置了三位蓝色螺丝式接线端子，分别对应常闭、公共端、常开三个触点接口，端子采用防滑螺丝压接设计，可牢固夹持0.5-2.5平方毫米的多股或单股导线，接线时无需焊接，通过螺丝刀拧紧螺丝即可完成导线固定，适合现场快速接线与后期维护更换。另一侧设置了三位直插排针，可直接插接在面包板、单片机开发板的对应排母上，也可通过杜邦线连接控制信号、5V电源与接地端，适配绝大多数常用的单片机控制板、PLC扩展接口的信号输出规格。模块上集成的续流二极管可在继电器线圈断电瞬间释放反向电动势，避免反向电压击穿前端控制元件，板载的小型LED指示灯可直观显示继电器的吸合状态，方便调试阶段快速判断模块工作状态。继电器本体触点支持10A以内的交直流负载通断，可适配30V以下直流回路、250V以下交流回路的负载控制需求，能够直接驱动小型电磁阀、低压直流电机、照明灯带、交流接触器线圈等常见负载，无需额外扩容即可满足多数小型电控场景的通断控制需求。整体设计充分兼顾了易用性与可靠性，载板走线清晰，元件排布避开了安装孔位与接线操作区域，接线与安装时不会出现元件干涉问题，模块整体厚度控制在合理范围内，可适配多数小型电控盒的内部安装空间，不会出现盒盖无法闭合的情况。
