西门子3AH系列真空断路器三维结构设计

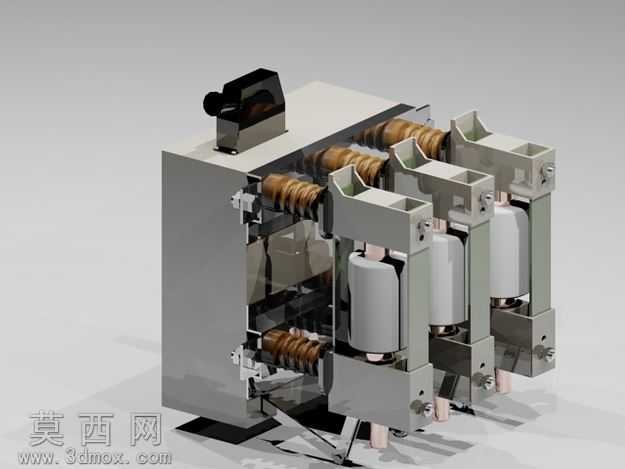

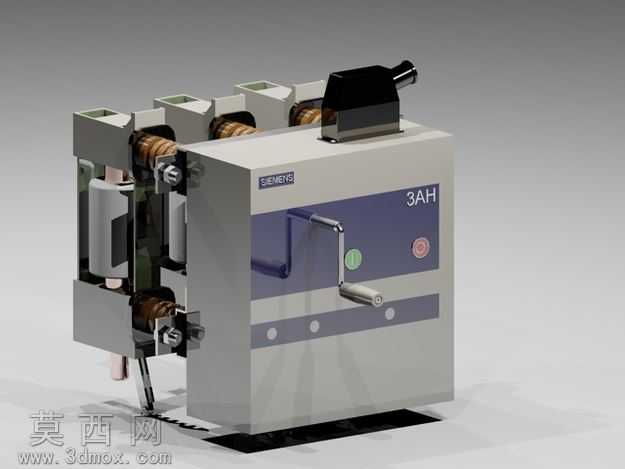

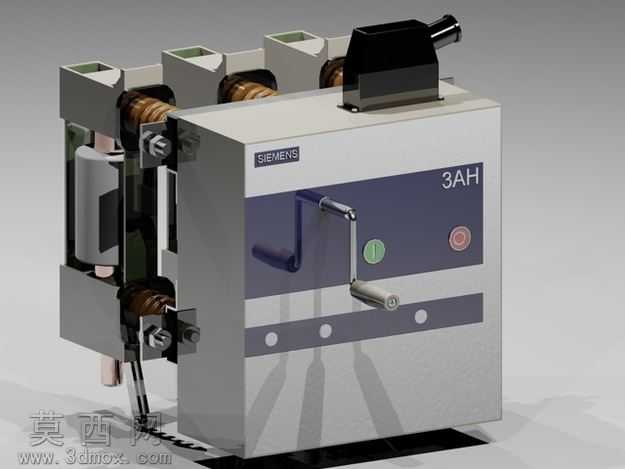

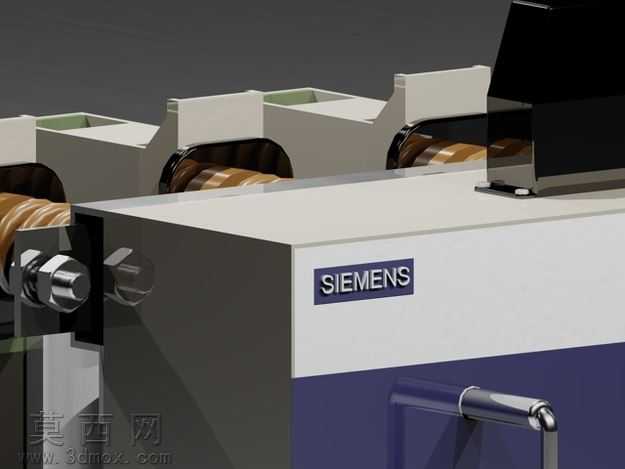

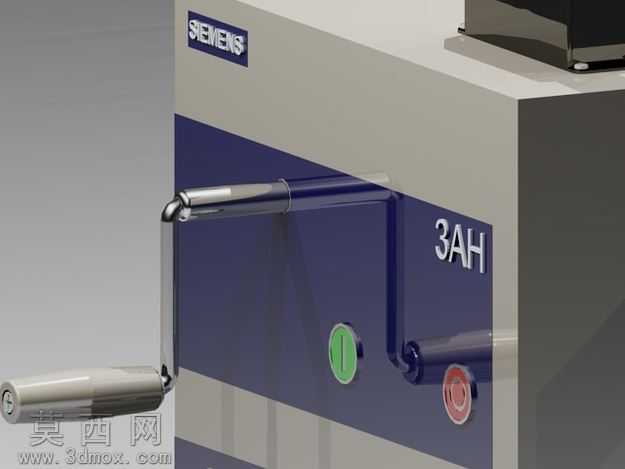

本作品为西门子3AH系列高压真空断路器的三维建模成果，建模过程严格遵循实物等比例还原原则，依托三维建模软件完成全零件独立建模与总装配合，完整复现该款真空断路器的外部操作结构、内部极柱排布、操作机构联动逻辑与安装固定结构。建模阶段首先梳理断路器的层级装配关系，将整体结构拆分为操作面板模块、真空灭弧室极柱模块、储能操作机构模块、进线出线接线模块、底座安装模块五大组成部分，每个模块下的零件均单独绘制特征，从基础的草图绘制开始，通过拉伸、旋转、扫掠等基础特征完成零件基体构建，再通过倒角、圆角、阵列等细节特征还原零件的加工工艺特征，确保每个零件的尺寸比例、安装位置与实物完全匹配。材质与渲染阶段，针对不同部件的实际材质属性分别配置对应材质参数：金属框架部分采用哑光冷轧钢材质，调整金属粗糙度与反射参数还原工业金属的磨砂质感；操作手柄部分采用黑色绝缘电木材质，添加细微的颗粒纹理模拟绝缘件的表面触感；操作面板部分采用半哑光工程塑料材质，还原面板上的标识印刷、按钮分色细节，其中绿色分闸按钮、红色合闸按钮、状态指示圆点均通过独立材质分区实现色彩区分，面板上的型号标识采用贴图方式精准还原位置与字体样式；内部的真空灭弧室采用陶瓷与金属端盖结合的材质配置，还原陶瓷绝缘外壳的温润质感与金属端盖的亮面金属效果；接线铜排部分配置紫铜材质，调整金属光泽度还原铜材的导电件视觉特征。结构设计层面，完整还原了该款真空断路器的操作联动逻辑：侧面的操作手柄可模拟储能、分合闸的动作行程，面板上的操作旋钮与按钮对应实际的操作功能位置，三相极柱等距排布，极柱间的绝缘间隙、连接铜排的走向均符合高压电器的安全间距设计要求，底部的安装底座预留了标准安装孔位，可直接用于配电柜体的装配模拟。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮设备主体，补充辅光源消除结构暗部的死黑区域，添加柔和的地面阴影增强模型的立体感，最终渲染效果清晰展现断路器的整体外观与结构细节，可用于高压配电设备的装配教学、产品展示、柜体布局模拟等场景，模型装配过程中严格校验了各零件间的干涉关系，确保活动部件的行程范围内无结构干涉，整体模型结构严谨，细节还原度高，能够准确呈现该款西门子真空断路器的工业设计特征与结构组成。
