三轴半挂自卸货箱运输承载结构

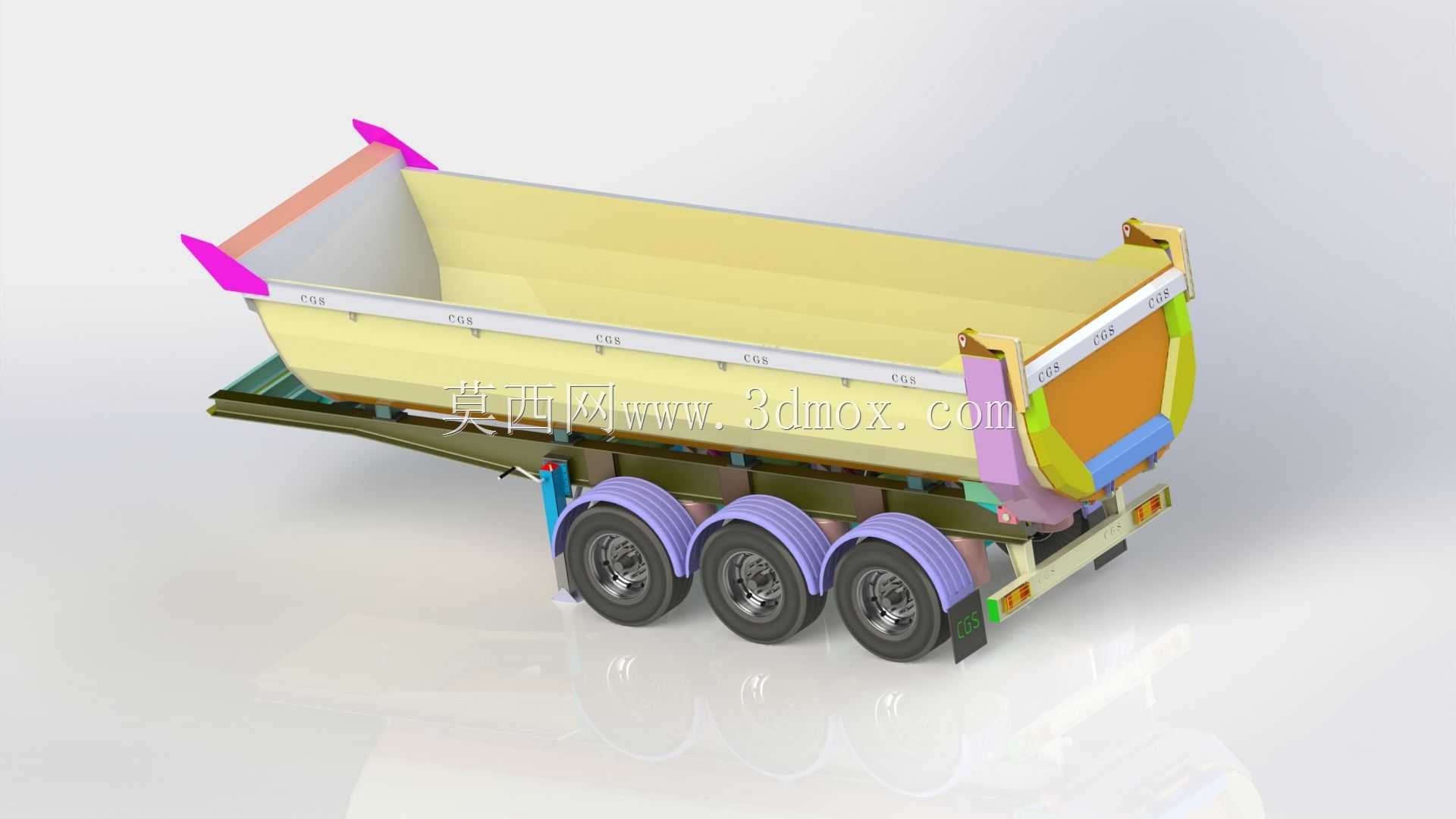

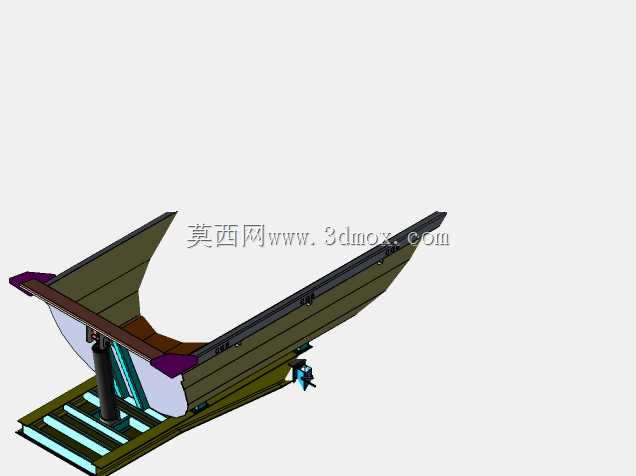

该结构为适配重型公路货运场景的半挂自卸承载装置，主要服务于砂石料、建筑渣土、矿石散料、工程废弃物等大宗散装物料的中长途转运与快速卸货作业，广泛应用于基建工程、矿山开采、建材运输、市政清运等领域，可匹配主流牵引车头完成挂接，适配各类非硬化铺装工地、矿区作业面以及等级公路的通行需求，解决散装物料转运过程中人工卸货效率低、人力成本高的痛点。从功能特性来看，该承载结构采用U型整体式货箱设计，相比传统矩形货箱，U型截面不存在边角积料死角，卸货时物料可依靠自重完全滑出，不会出现残留挂壁的情况，同时箱体内壁做了顺滑过渡处理，大幅降低物料与箱体的摩擦阻力，提升卸货流畅度；货箱尾部设置了可自动开合的锁止尾门，卸货时随举升动作自动解锁开启，行驶状态下通过多点锁止机构实现紧密密封，避免运输过程中出现撒漏、扬尘问题，满足道路运输的环保要求；底盘部分采用三轴排布设计，单轴配备双轮胎组，可均匀分散重载状态下的轴荷，符合公路运输的轴荷限值标准，同时悬挂结构做了强化设计，可承受非铺装路面的颠簸冲击，提升复杂路况下的行驶稳定性。设计过程中，工程师优先考虑重载工况下的结构强度与轻量化平衡，货箱主体采用高强度耐磨钢板弯折成型，在易受物料冲击的箱底、尾部区域做了局部加厚处理，在保证抗冲击、耐磨损性能的前提下，通过拓扑优化减少非受力区域的冗余材料，降低整体自重，提升额定载质量利用率；举升机构的安装支座做了集成化设计，与底盘副梁采用焊接加螺栓紧固的复合连接方式，可均匀传递举升时的巨大推力，避免局部应力集中导致的结构开裂；货箱前部的挡料板做了上翘延伸设计，可防止举升卸货时物料向前滑落污染牵引车头连接区域，两侧顶部设置的导向翼板可在装载物料时起到限位作用，避免物料洒落至车身外侧。从安装边界来看，该货箱结构的牵引销位置、底盘连接孔位完全符合半挂车通用安装标准，可直接匹配主流吨位的半挂牵引车鞍座，无需额外改装；整体外廓尺寸严格遵循道路车辆外廓尺寸限值要求，宽度、高度均满足公路通行的法规要求，三轴的轴距排布经过精准计算，保证转弯时的通过性，不会出现轮胎异常磨损的情况；举升系统的液压管路接口采用通用标准规格，可适配市场上主流的液压举升泵站，后期维护更换配件便捷，同时底盘侧方预留了防护栏、尾灯、挡泥板等附属配件的安装位，可直接完成整车附属件的装配，无需额外打孔焊接。
