13.4米长1米高货运平板半挂拖车

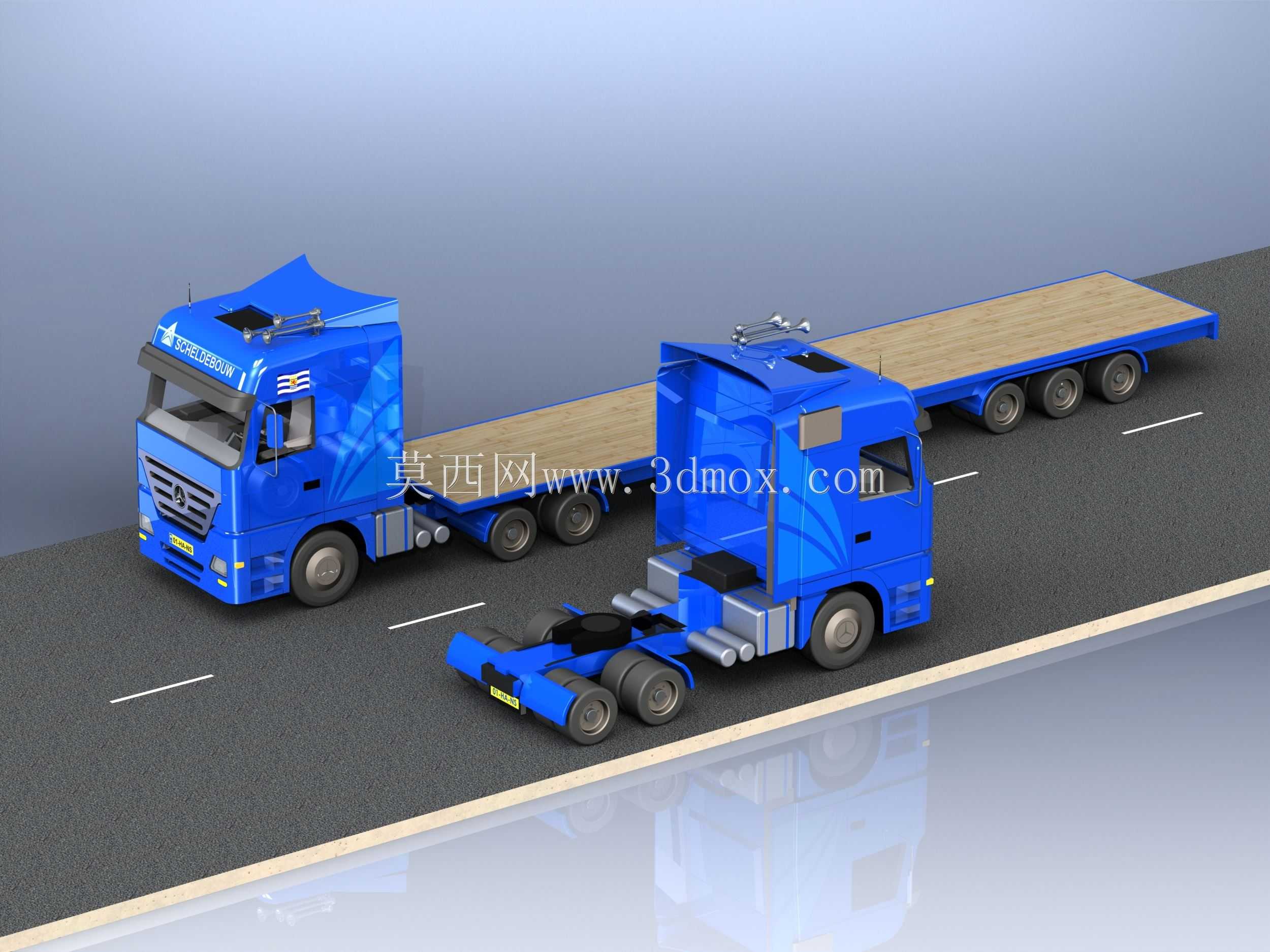

该款平板半挂拖车主要面向干线公路大宗货物运输、工程施工物料转运场景，适配常规重型货运牵引车头使用，可承载钢结构件、工程设备、建材等规整或异形大件货物，是公路货运领域应用范围极广的载运装备。设计阶段针对原有同类型挂车货台高度偏高、装卸作业难度大的痛点，对车架下部结构做了针对性优化，通过降低车架纵梁安装高度、匹配适配规格的车轮总成，将货台承载面离地高度控制在1米，既减少了大件货物装卸时的垂直举升行程，降低叉车、吊装设备的作业负荷，也能在运输超高类货物时更好适配道路限高要求，提升复杂路线的通行适配性。货台总长度设定为13.4米，符合公路货运车辆外廓尺寸的规范要求，平板式无栏板的承载结构没有侧边围挡限制，可灵活放置宽度超出货台的异形构件，装载适配性远高于栏板、厢式挂车。车架主体采用纵梁加横梁的网格状焊接结构，纵梁选用高强度低合金钢板冲压成型，横梁根据承载受力分布做不等距排布，在轮位、牵引销位置做局部加强处理，兼顾整体承载强度与结构自重控制，避免冗余材料带来的无效载荷增加。牵引连接部分匹配标准牵引销尺寸，可与主流重型牵引车头的牵引座快速对接，悬架系统采用多轴重载配置，三轴挂车桥搭配钢板弹簧悬架，单轴载荷满足常规重载货运需求，制动气路、电气接口均采用行业通用标准规格，无需额外改装即可与不同品牌牵引车头完成适配。建模过程中还原了车架与牵引车头的匹配边界，明确了牵引销位置、车架前部离地间隙、转向时的运动干涉边界，可直接用于物流装备选型演示、运输方案模拟验证，也可作为同类型挂车结构设计的参考基准，帮助设计人员快速核对车架布局、轴荷分配、连接匹配的相关参数，减少前期方案验证的重复建模工作量。货台表面的木质承载垫板结构也做了还原，该结构可在货物放置时起到缓冲作用，避免金属车架与硬质货物直接接触造成磕碰损伤，同时也能增大货台表面摩擦力，减少运输过程中货物滑移的风险。
