桌面级开源多自由度机械臂结构设计

这款小型机械臂的结构设计完全适配桌面级作业场景，整体安装底座仅需占用A4纸一半左右的台面空间，无需额外打膨胀螺栓固定，依靠底座自重即可抵消臂展全伸时的倾覆力矩，适合放置在实训操作台、小型装配工位、创客工作台上完成轻载作业任务。从实际用途来看，它可以完成小重量电子元器件的分拣搬运、教学演示中的点位运动模拟、小型工件的上下料辅助，甚至能配合视觉模块完成简单的颜色识别分拣动作，负载能力覆盖常规桌面级作业的常见需求，末端夹爪的开合行程可以适配直径5mm到35mm的规则小型工件，夹爪接触面预留了防滑垫安装槽，更换不同材质的防滑垫后可以夹持塑料、金属、纸质等不同材质的物料。

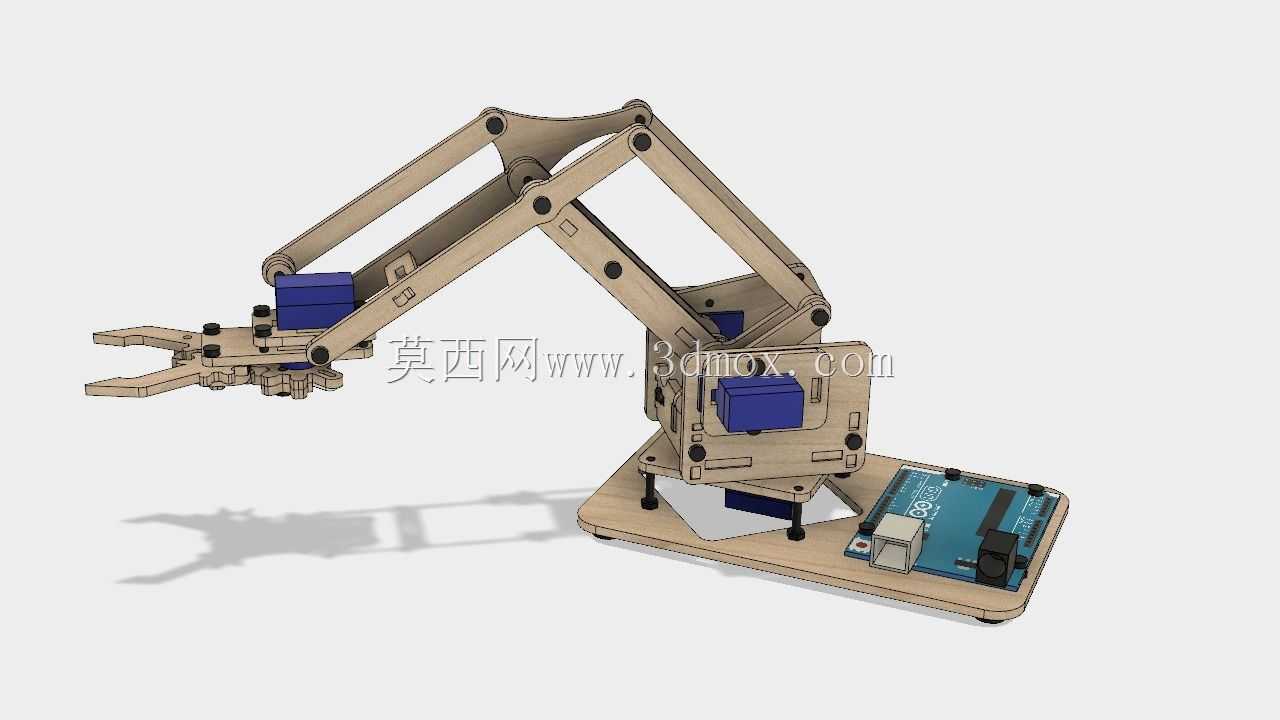

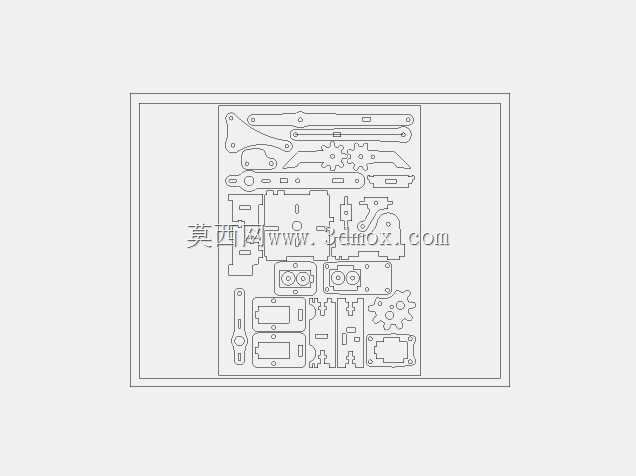

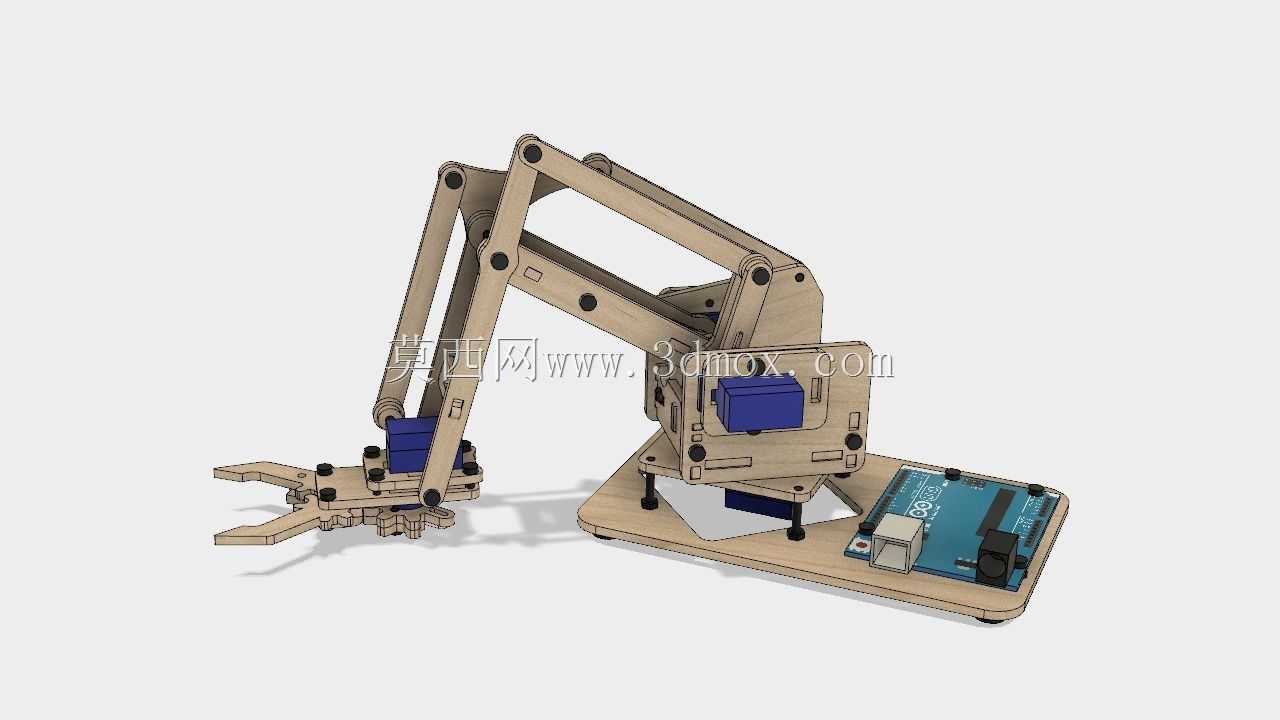

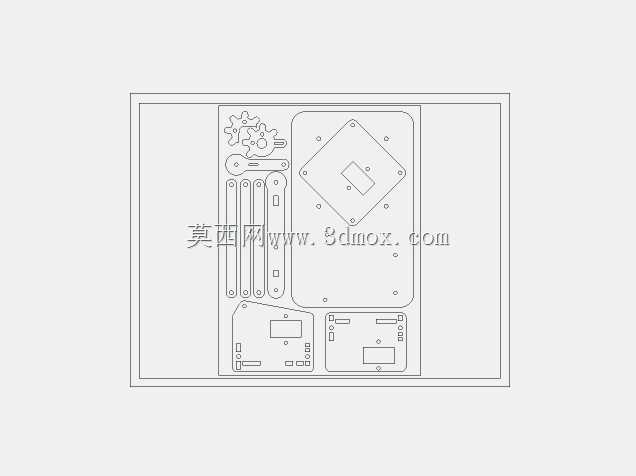

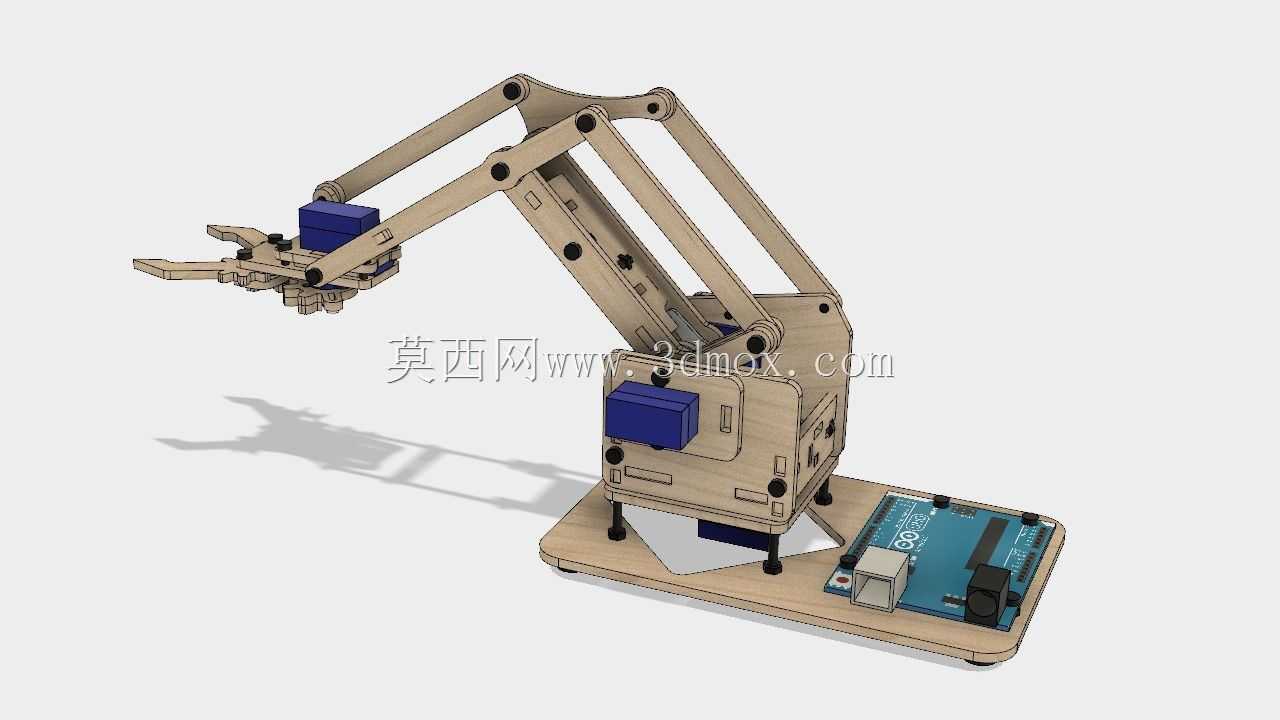

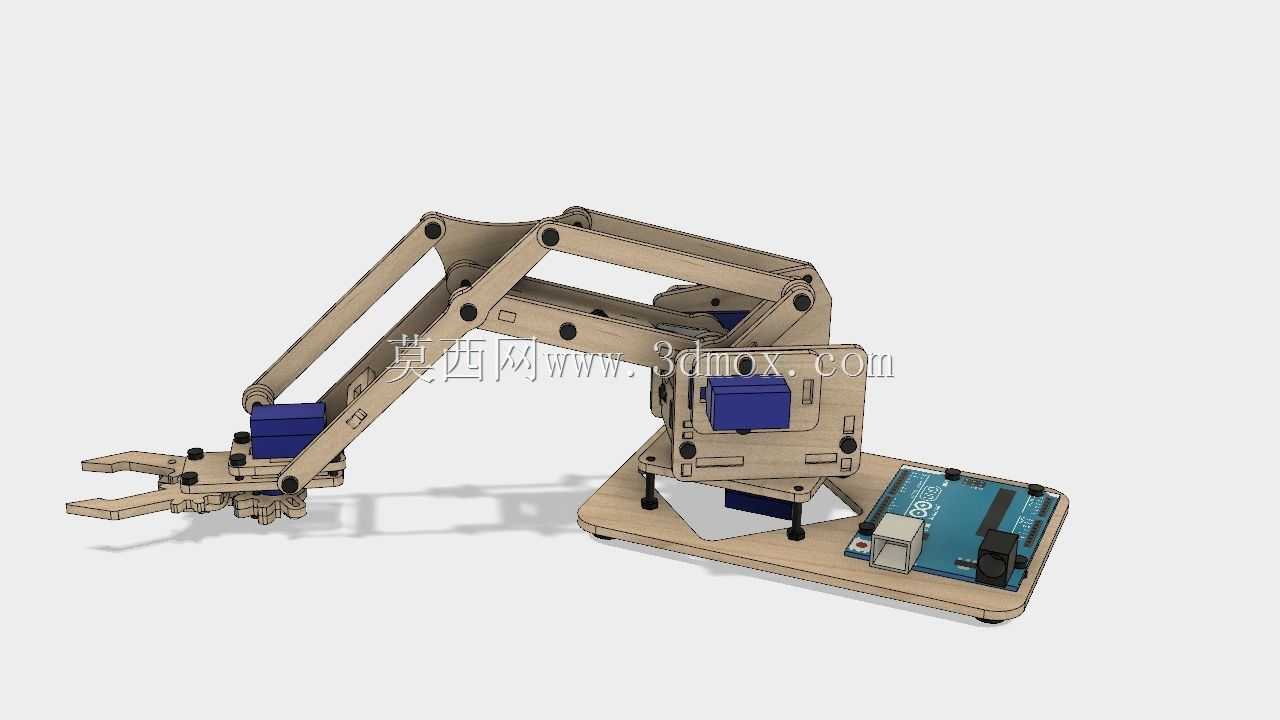

设计思路上，整体结构采用层板拼接的装配逻辑，所有结构件都适配150x200幅面的激光切割加工，不需要开模定制零件，普通胶合板、亚克力板都可以作为加工原材料，零件之间的连接全部采用标准紧固件配合舵机盘定位，没有特殊定制的异形连接件，后期维护更换零件的成本极低。关节处的转动副都预留了舵机安装位，每个自由度的舵机直接嵌入结构层板之间，不需要额外设计舵机固定支架，既压缩了整体结构的冗余体积，也让传动路径尽可能缩短，减少了关节空回的误差。臂段的长度经过反复校核，大臂小臂的长度比例匹配舵机的额定扭矩输出，在臂展完全水平伸出的极限位置，舵机依然有足够的扭矩余量维持姿态稳定，不会出现舵机堵转、臂段下坠的问题。

从安装边界来看，底座上预留了控制板的固定孔位，可以直接将开源控制板嵌入底座内部，不需要额外外置控制盒，整体走线全部可以从臂段内部的预留穿线槽穿过，外部没有裸露的飞线，既避免了运动过程中线缆被关节拉扯磨损，也让整体外观更整洁。末端执行器采用快换设计思路，只需要拆卸两颗固定螺丝就可以更换夹爪、吸盘、画笔等不同的末端工具，适配不同的作业需求。关节处的限位结构直接集成在结构件上，不需要额外加装限位开关，通过结构硬限位就可以限制每个关节的转动角度范围，避免舵机超行程转动造成损坏。

在实际装配过程中，所有零件的公差配合都经过适配，激光切割的常规公差范围内不需要二次打磨修配就可以完成组装，转动关节处预留了垫片安装间隙，可以根据装配的实际松紧程度添加调整垫片，避免关节过紧导致舵机负载过大，或者关节过松导致定位精度下降。整体结构的重心在全行程运动范围内都始终落在底座支撑面内部，哪怕是末端夹持额定负载的情况下，也不会出现重心偏移导致设备倾倒的问题，不需要额外加装配重块，进一步压缩了整体的自重。
