多关节工业机械臂结构设计方案

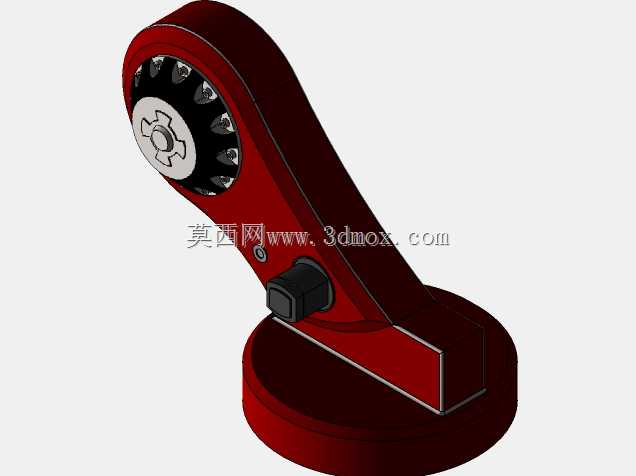

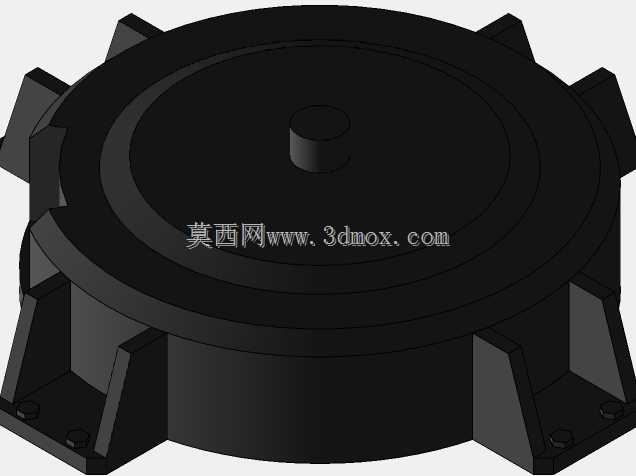

这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，在3C电子装配、汽车零部件上下料、五金件焊接打磨等场景中，都能适配对应的工位布局。从安装边界来看，底座采用圆形法兰式安装结构，固定孔位按照通用工业机器人安装标准排布，安装时需要预留底座周边至少150mm的检修空间，避免与周边线体、防护栏产生运动干涉；整机展开后最大作业半径覆盖1.8米范围，竖直方向最大举升高度可达2.2米，收缩状态下整机占地投影尺寸控制在0.6平方米以内，能够适配紧凑的产线工位布局，不需要对原有产线做大规模改造即可完成部署。

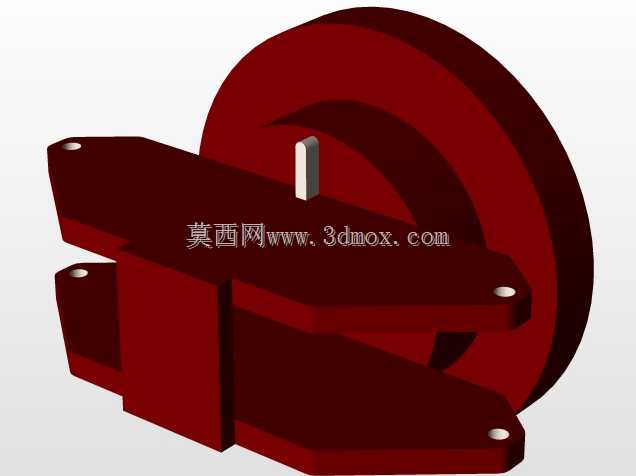

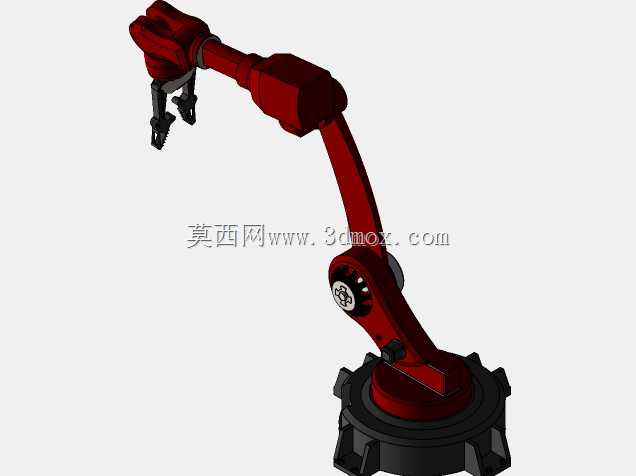

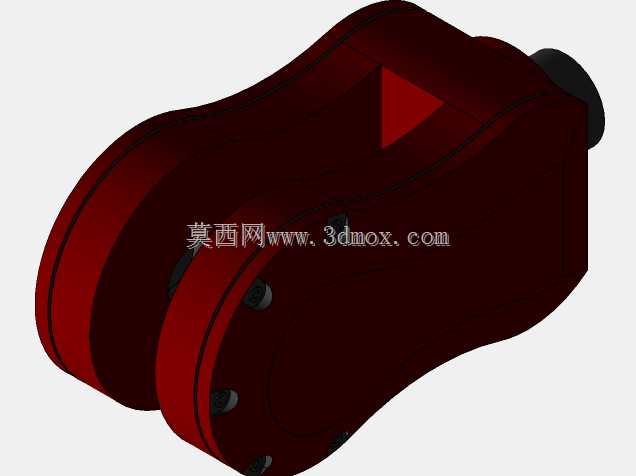

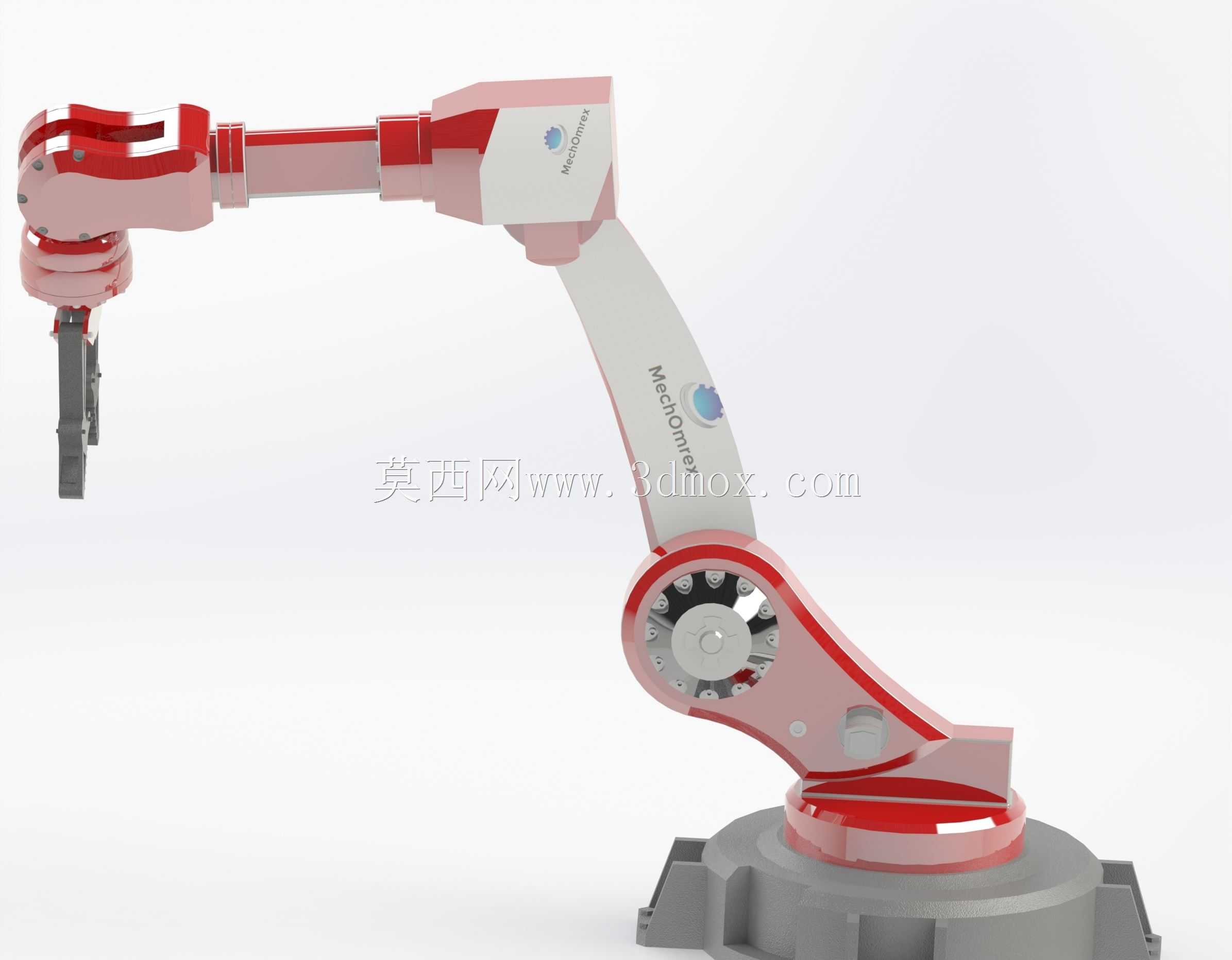

在功能特性层面，这款机械臂采用六轴串联关节构型，每个关节都配置了独立的传动腔体，大臂、小臂的连杆内部预留了走线通道，末端执行器的气管、线缆可以从腔体内部穿行，避免作业过程中线缆外露被工件剐蹭。关节处的传动结构采用谐波减速器配合交叉滚子轴承的组合，既能够保证关节转动的重复定位精度，也能承受作业过程中产生的径向、轴向倾覆力矩，末端负载能力在满作业半径下可达12kg，能够满足多数轻型工业作业的负载需求。

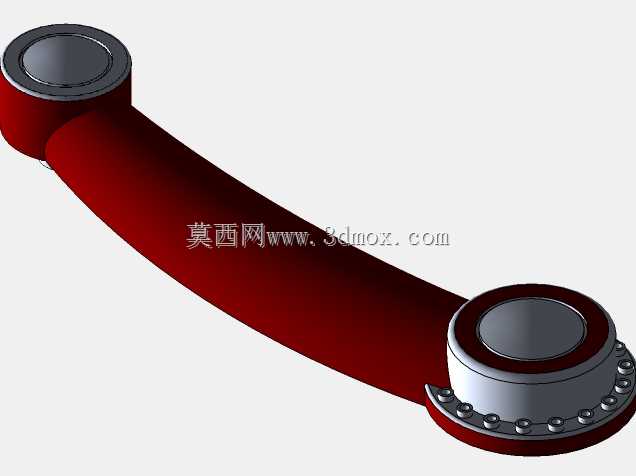

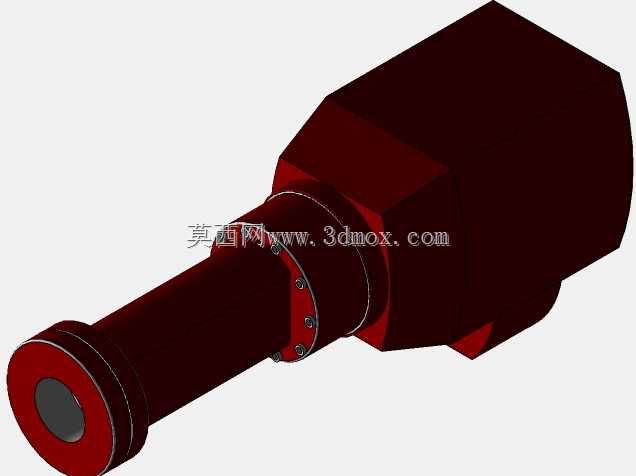

设计过程中优先考虑了结构的工艺合理性，大臂、小臂的主体结构采用铸件构型，壁厚按照受力梯度做了差异化设计，受力集中的关节连接部位做了局部加厚与筋位补强，非受力区域做了轻量化挖槽处理，在保证整体结构刚性的前提下，尽可能降低运动部件的自重，减少关节驱动的负载冗余。关节处的密封结构采用多层迷宫式密封设计，能够阻挡车间环境中的金属碎屑、切削液粉尘进入传动腔体，延长核心传动部件的维护周期。

从实际使用的角度出发，这款机械臂的关节运动范围做了软、硬双重限位设计，每个关节都预留了机械限位块的安装位置，配合控制系统的软限位参数，能够避免运动过程中出现关节过转碰撞的问题。末端法兰采用标准ISO 9409-1-50-4-M6接口，能够快速适配夹爪、焊枪、打磨头、吸盘等不同类型的末端执行器，不需要额外做转接法兰的定制，缩短工位换型的调整周期。在结构细节上，每个关节外侧都预留了油嘴安装位，日常维护时不需要拆解外罩即可完成润滑脂加注，降低后期运维的操作难度。
