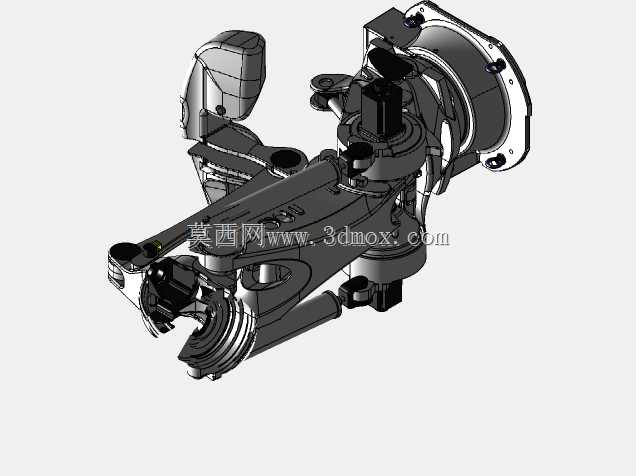

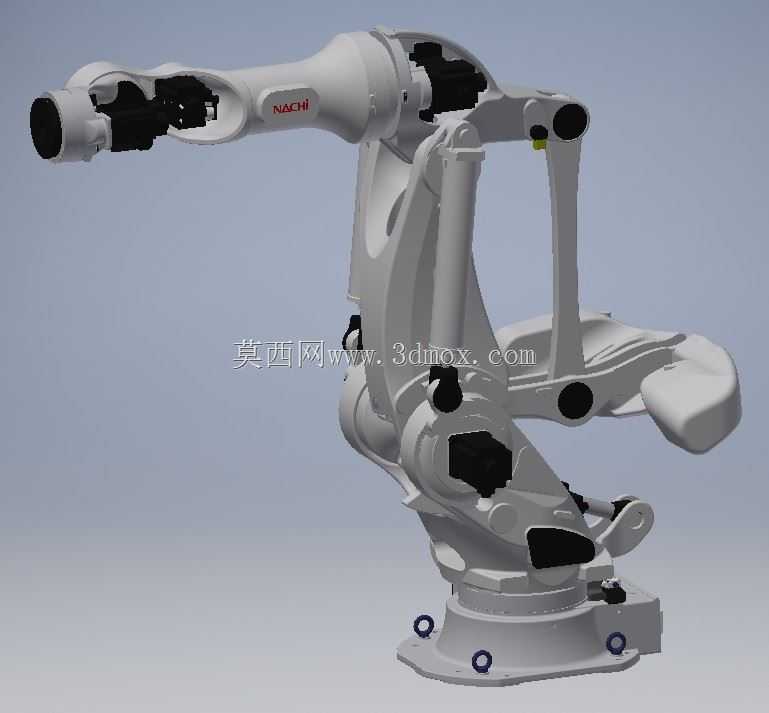

纳智MC700六轴重载工业机械臂结构

这款六轴重载机械臂的结构设计，核心瞄准700公斤级的高负载重复作业场景，在重型制造产线的布局中，往往承担多工位并行的重型工件转运、上下料任务，2890mm的工作包络半径，能覆盖单工位周边多个作业点位，无需额外增设移位导轨即可完成多设备间的工件流转，在大型冲压、焊装、铸造车间的重型工件处理环节，能替代传统专用工业电梯、移载设备完成柔性化作业，相比固定路径的专用移载装置，其多关节自由度带来的姿态调整能力，可适配不同外形重型工件的抓取、翻转、对位需求，大幅降低重型产线的专用工装投入成本。从结构设计逻辑来看，大臂、小臂的承力结构采用高刚性箱型截面设计，关节处的轴肩定位、轴承安装位都预留了足够的壁厚冗余，平衡重载工况下的挠度变形，保证末端执行器的定位精度；底座安装面设置了三处圆周分布的固定孔位，安装时需匹配对应承载等级的预埋地脚，保证整机满负载运行时的基座稳定性，避免倾覆风险。关节布局采用经典六轴串联构型，腰座回转关节承担整机水平方向的大范围回转，大臂俯仰关节承担垂直方向的大行程举升，小臂、腕部的三个关节负责末端姿态的精细调整，各关节的驱动模块都集成在臂体内部，走线采用内部拖链布局，避免外部走线在重载回转时出现剐蹭、拉扯损坏。在实际产线应用中，这类重载机械臂可适配车身总成转运、发动机缸体搬运、大型铸件上下料、重型模具移位等场景，相比中小负载机械臂，其关节减速器、驱动电机都匹配了更高的扭矩冗余，能承受重型工件启停时的惯性冲击，长时间重复作业下的结构疲劳寿命也做了针对性强化，臂体表面的涂装工艺适配铸造、焊装车间的多粉尘、焊渣飞溅环境，关键密封位的防护等级满足车间恶劣工况的长期运行要求。安装布局时需注意，底座周边需预留足够的安全回转空间，避免臂体全伸展回转时与周边设备、工装发生干涉，末端法兰的安装接口采用标准工业接口，可适配定制夹爪、真空吸盘、焊枪等不同执行器，拓展不同的作业功能。
