管材相贯线旋转切割数控加工设备

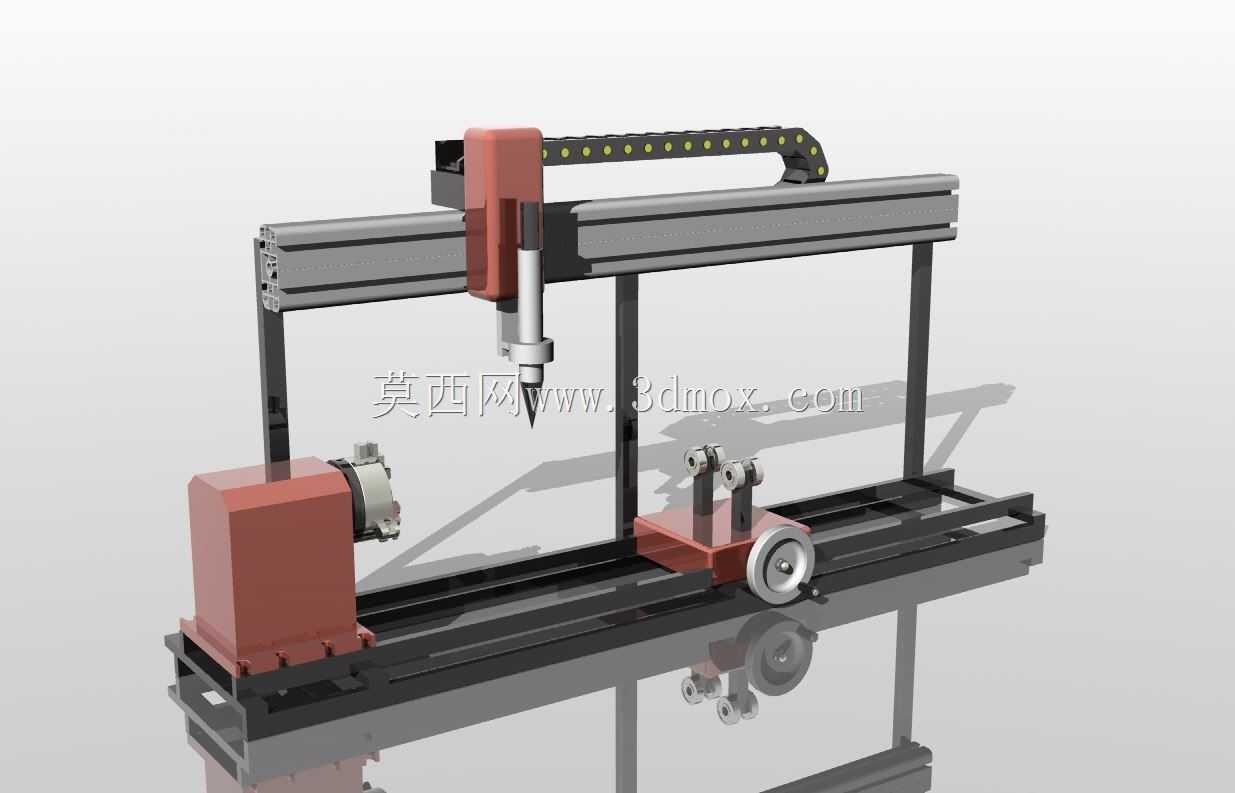

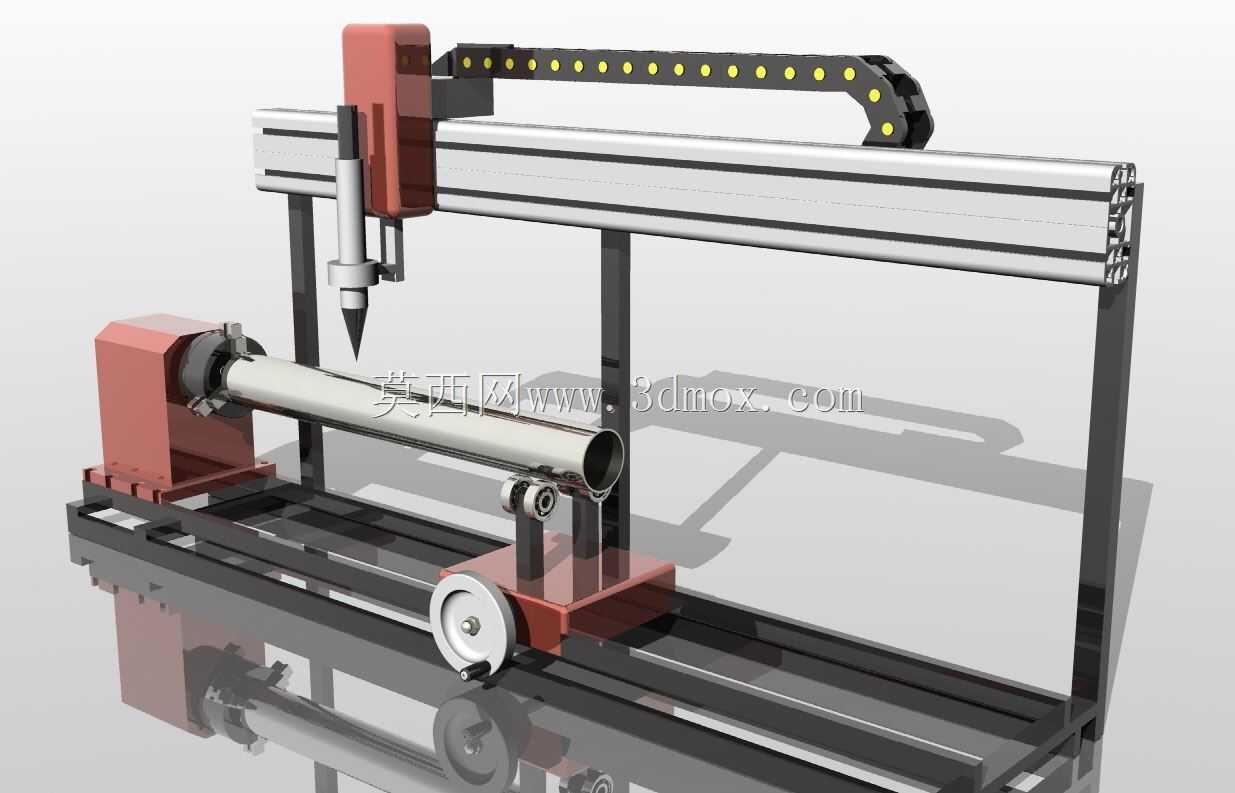

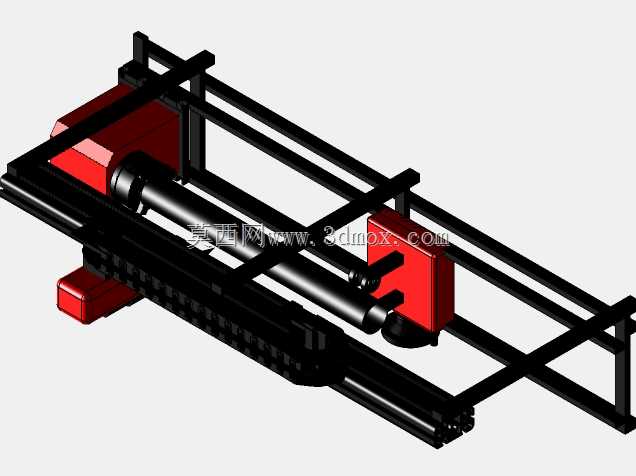

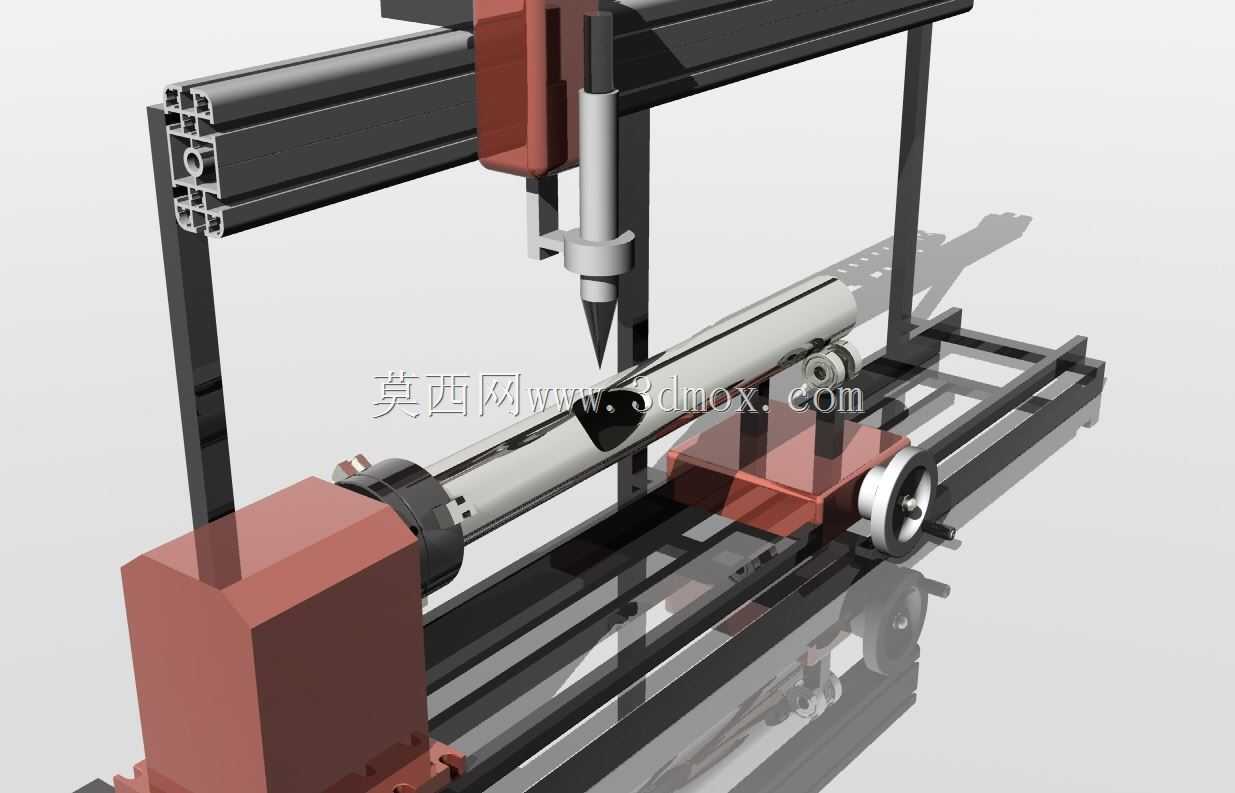

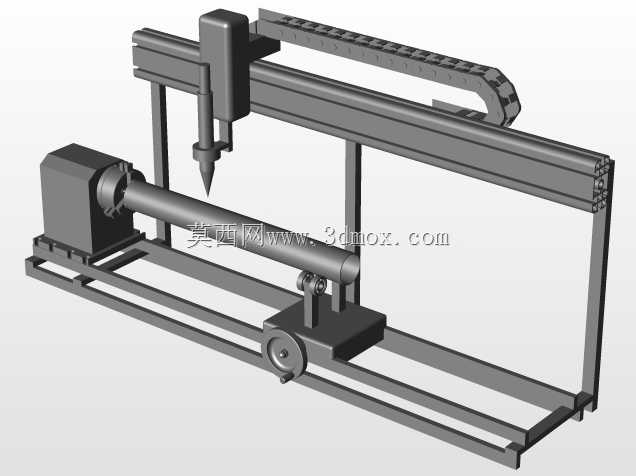

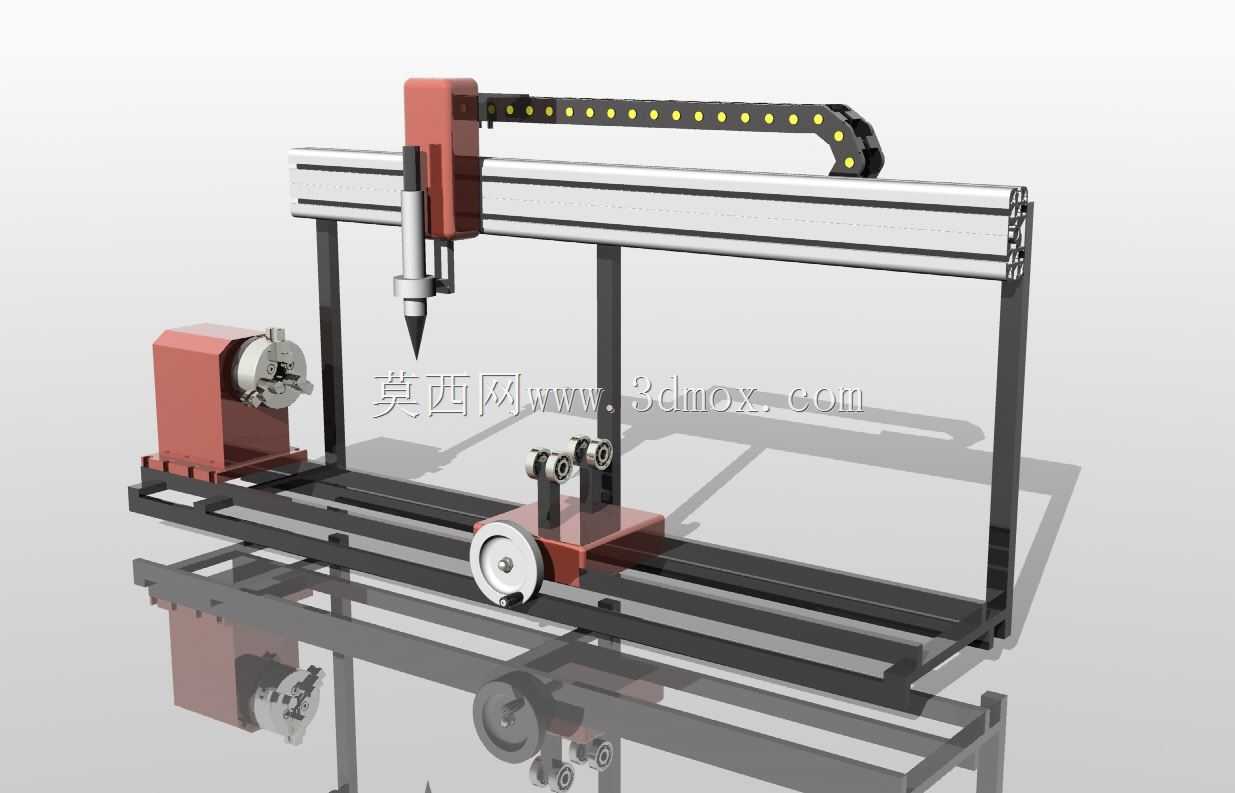

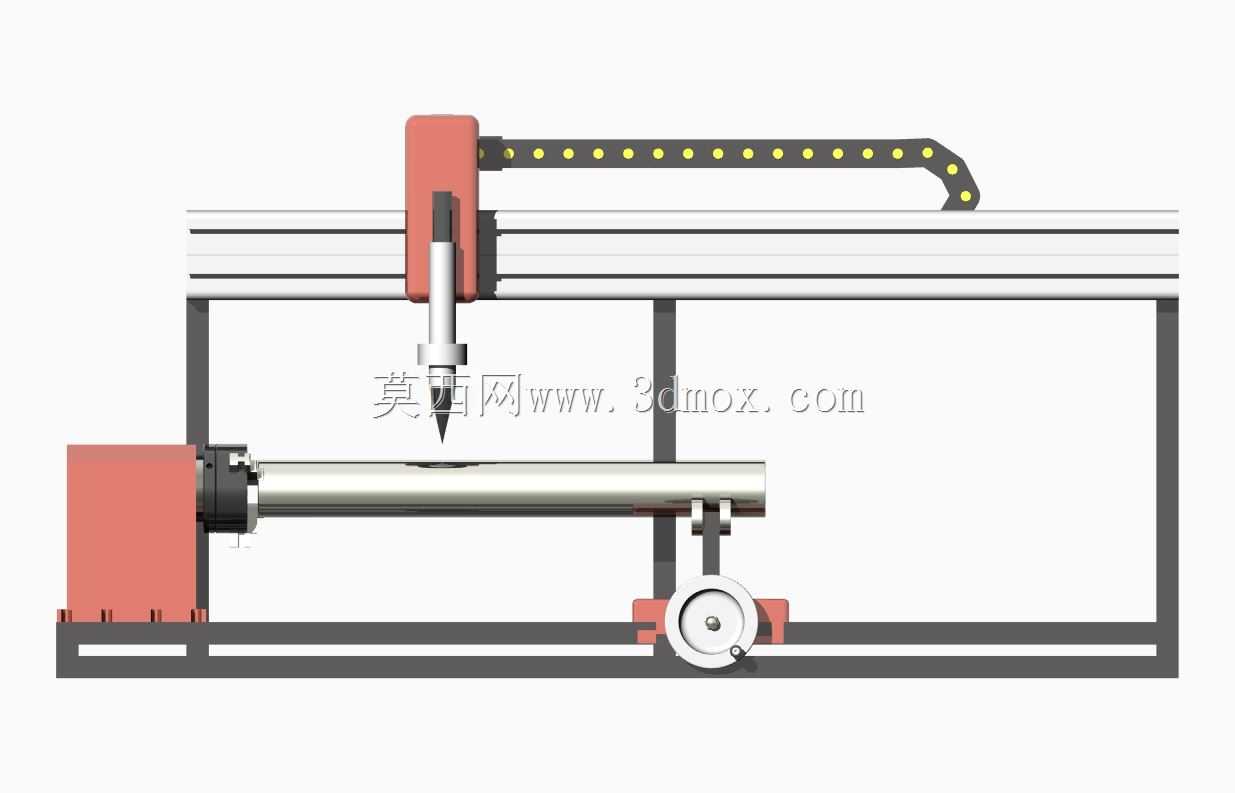

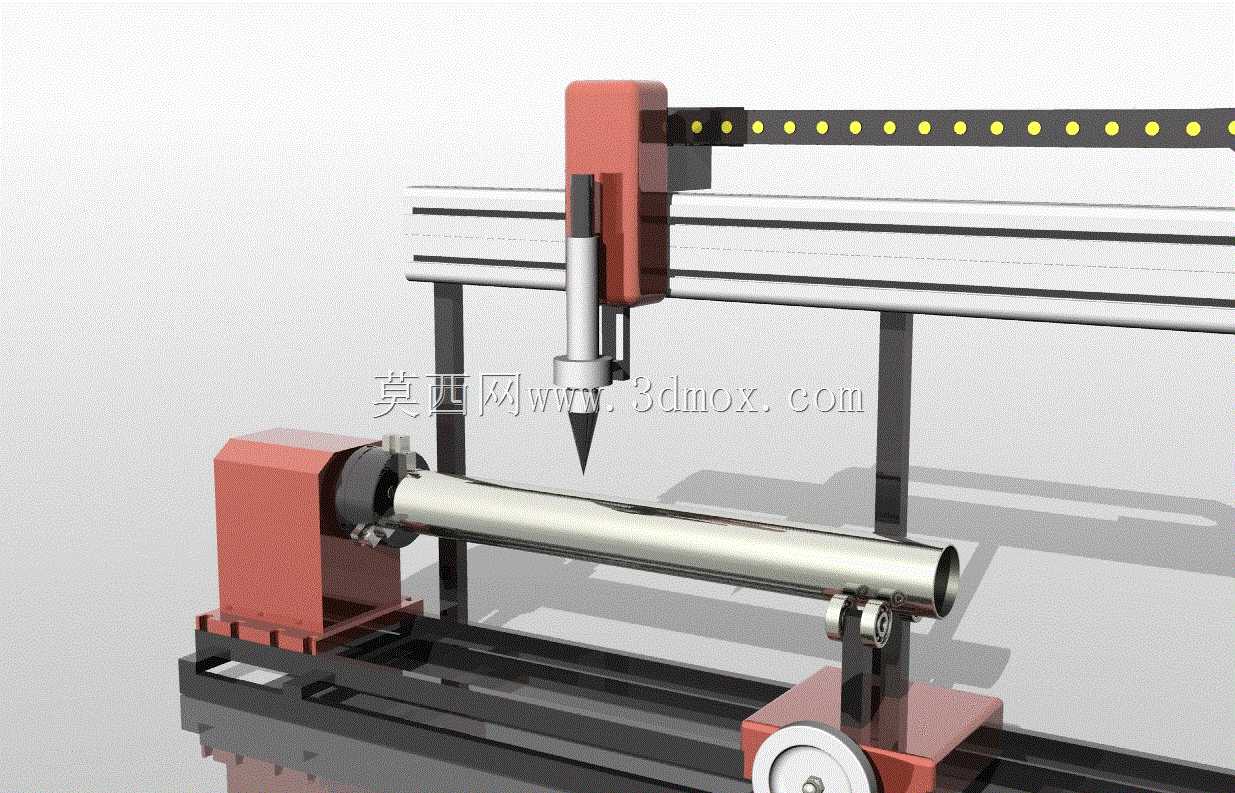

这款设备主要面向金属管材加工场景，在钢结构加工、管道预制、五金管件生产、健身器材制造等领域应用广泛，可针对圆管类工件完成相贯线切口、截断、斜口、开孔等多种切割工序，解决传统管材切割中切口精度差、异形面加工难度高、人工定位效率低的实际问题。设备采用龙门式横梁搭配卧式旋转主轴的布局结构，横梁沿床身长度方向布置直线导轨，搭载可沿横梁横向移动、沿Z轴垂直进给的切割头滑座，切割头可根据工艺需求适配等离子、火焰等不同切割模组，满足不同壁厚、不同材质金属管材的加工需求。床身一端设置主轴卡盘机构，用于夹持管材的一端并带动管材做周向旋转运动，床身中部配套可调式支撑滚轮架，可根据管材的直径、长度调整支撑位置与高度，避免长管材加工过程中出现挠曲变形，保证切割过程中工件的回转精度。设计过程中重点考量了加工行程的匹配性，横梁的横向有效行程覆盖常规管材的最大加工直径范围，Z轴进给行程满足不同管径下切割头的对焦距离要求，床身纵向行程适配常见6米以内定长管材的加工需求，各轴均采用伺服电机搭配精密丝杠或齿轮齿条传动，保证进给过程的平稳性与定位精度。安装布局上，设备整体采用落地式安装结构，床身底部设置可调地脚，可根据车间地面平整度调整设备水平度，无需额外做复杂的混凝土地基预埋，降低车间部署的改造成本；电气控制柜体可根据车间布局选择集成在床身端部或独立侧装，避免与管材上下料路径产生干涉。切割头与旋转主轴的运动采用联动控制逻辑，可根据输入的管材直径、壁厚、切口角度、相贯线参数自动生成运动轨迹，无需人工逐点划线定位，加工出的切口端面平整，坡口角度一致，可直接用于后续焊接工序，减少二次打磨修整的工作量。设备的防护设计上，横梁拖链内置线缆与气路管线，避免加工过程中飞溅的熔渣损伤管线，切割区域可配套加装防尘挡屑结构，减少切割烟尘与熔渣的扩散。针对不同规格的管材加工，卡盘可更换不同规格的卡爪，支撑滚轮架的间距可快速调整，切换加工工件规格时无需复杂的工装更换，缩短生产准备的辅助时间，适配多品种小批量的管材加工生产需求。
