铝型材框架三轴数控加工设备结构设计

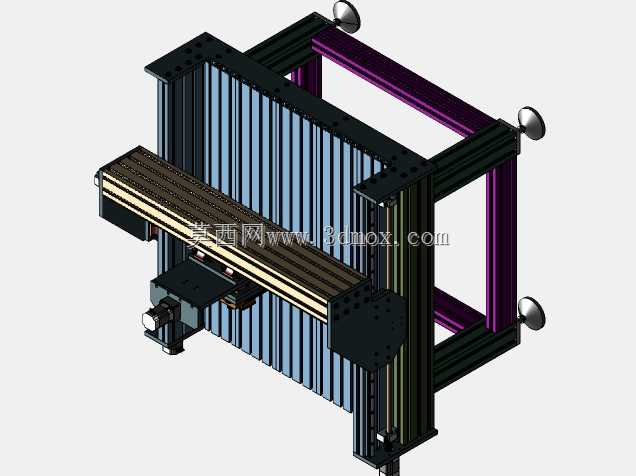

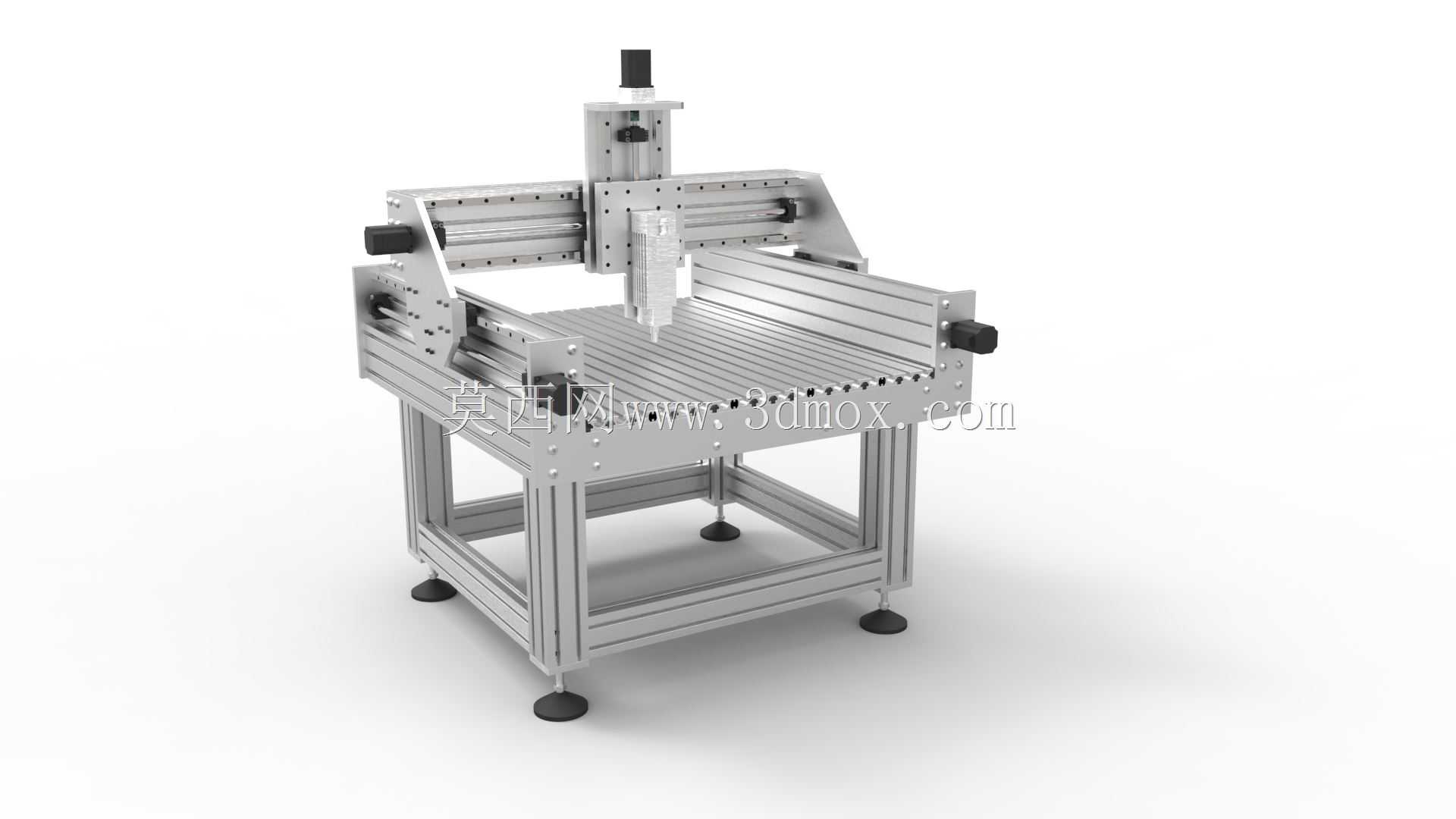

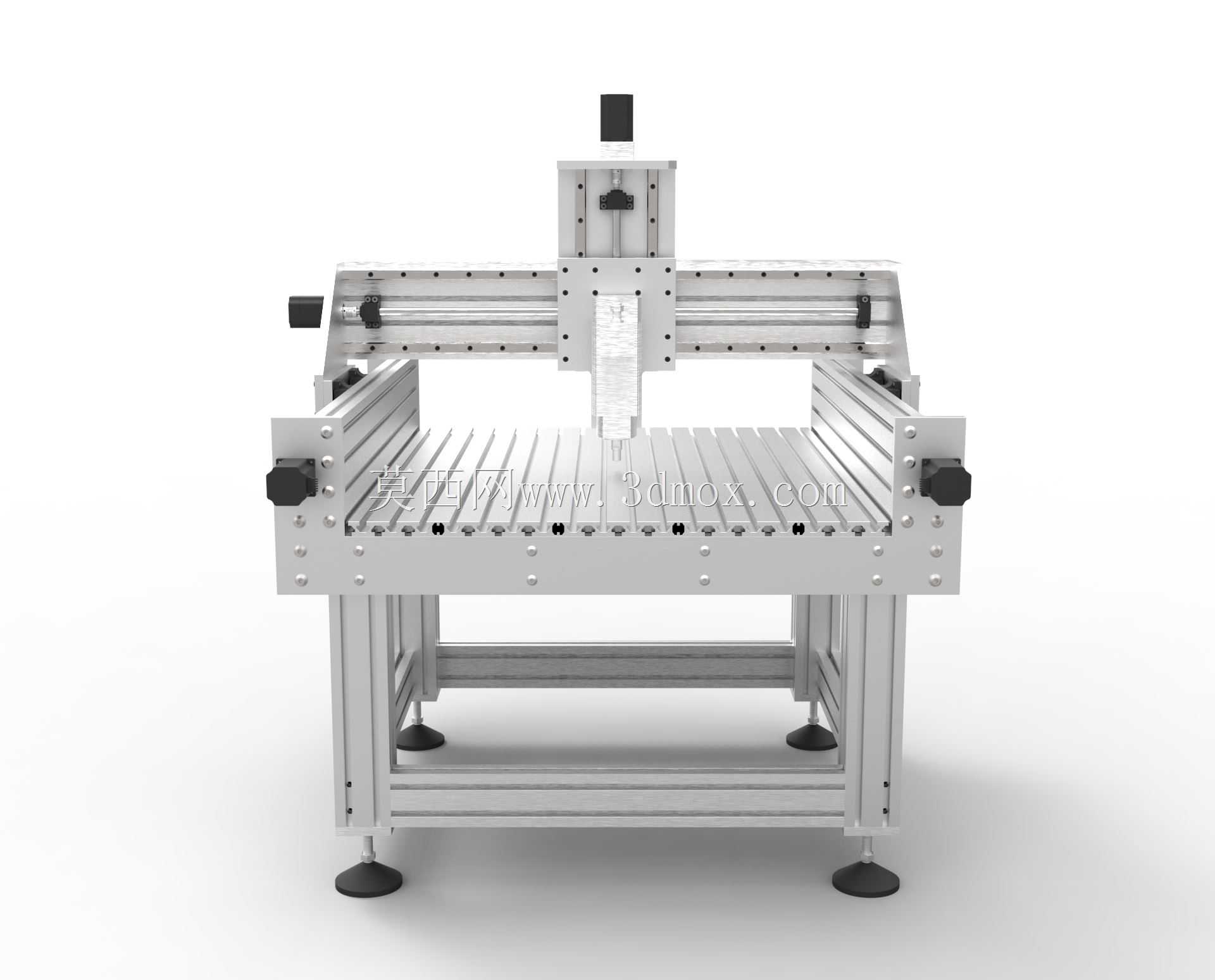

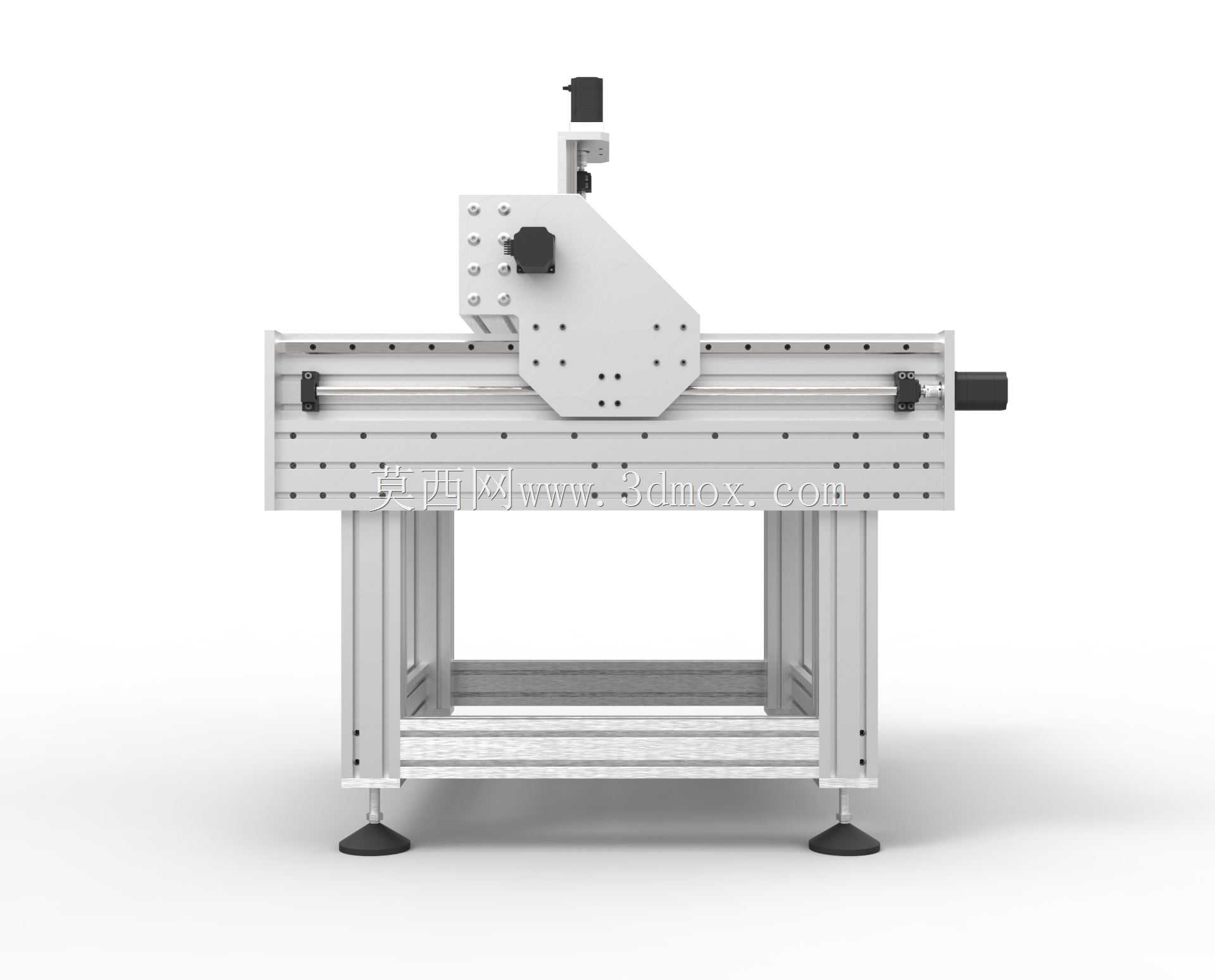

这款三轴数控加工设备的主体框架采用工业铝型材拼装搭建，在中小批量非金属及软金属板材加工场景中适配性极强，常见于广告标识制作、装饰板材裁切、工艺浮雕加工、小型木工件开料等作业场景，相比铸铁床身的重型加工设备，铝型材框架的自重更轻，组装调试的灵活度更高，也方便用户根据自身加工幅面需求做局部尺寸调整。从结构设计逻辑来看，设备采用龙门移动式布局，X轴横梁横跨在床身两侧的平行导轨上，Y轴传动组件集成在横梁滑座上搭载加工主轴做横向移动，Z轴负责带动主轴完成垂直方向的进给动作，三个轴的传动均采用滚珠丝杠搭配线性导轨的组合，能在控制制造成本的前提下保证传动精度与运行平稳性，避免普通光轴传动容易出现的卡顿、反向间隙过大的问题。床身的工作台面采用铝型材辊道排布设计，既可以承托大尺寸板材减少加工过程中的板材形变，也方便加工过程中碎屑的自然下落，配合底部的可调脚杯，安装时可以快速调整床身水平度，不需要额外做复杂的地基浇筑，普通生产车间的硬化地面即可满足安装要求。设计过程中充分考虑了铝型材连接的应力释放问题，所有型材拼接位置均采用角件加内置螺栓的连接方式，横梁与两侧滑座的连接位置做了加强筋结构补强，避免高速移动过程中横梁出现震颤影响加工精度。主轴安装位预留了标准的装夹接口，可以根据加工需求更换不同功率的风冷或水冷主轴，两侧导轨的行程限位位置均预留了传感器安装位，方便后期加装硬限位与回零开关，电气走线的槽位全部集成在型材的凹槽内，外部没有杂乱的明线，既可以避免加工过程中碎屑刮擦线缆，也能让设备整体外观更规整。设备的安装边界需要预留左右两侧各三百毫米的维护空间，前后方向预留五百毫米的上下料操作空间，顶部预留不低于四百毫米的主轴抬升与吊装维护空间，整体占地面积相比同加工幅面的铸铁设备减少约百分之二十，对于厂房面积有限的小型加工门店、个人工作室来说十分友好。日常使用中只需要定期给导轨与丝杠加注润滑脂，检查连接螺栓的预紧力即可，维护难度远低于重型工业机床，传动组件的配件通用性强，后期更换维护的成本也相对较低。
