桌面级小型DIY数控铣床结构设计

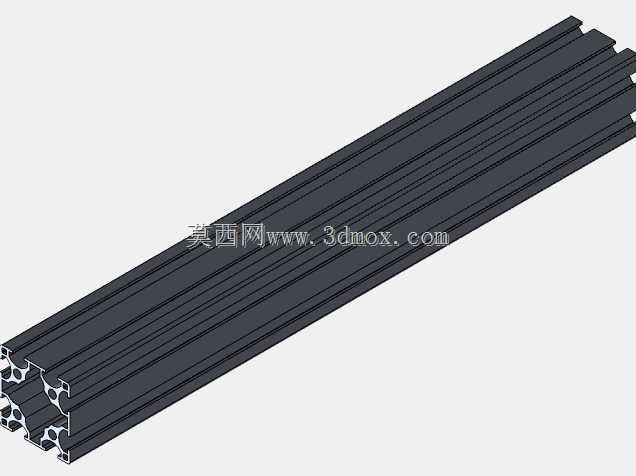

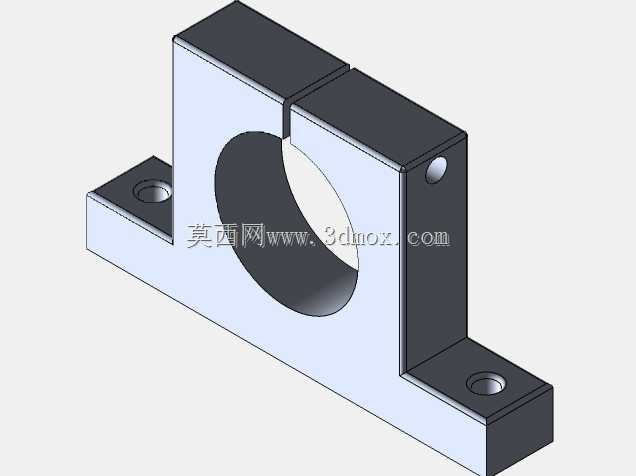

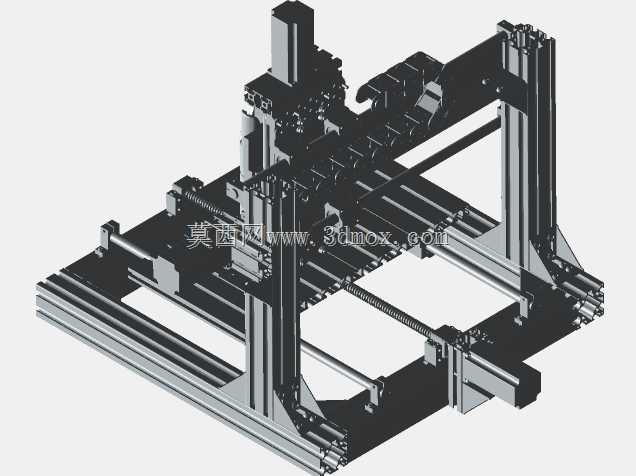

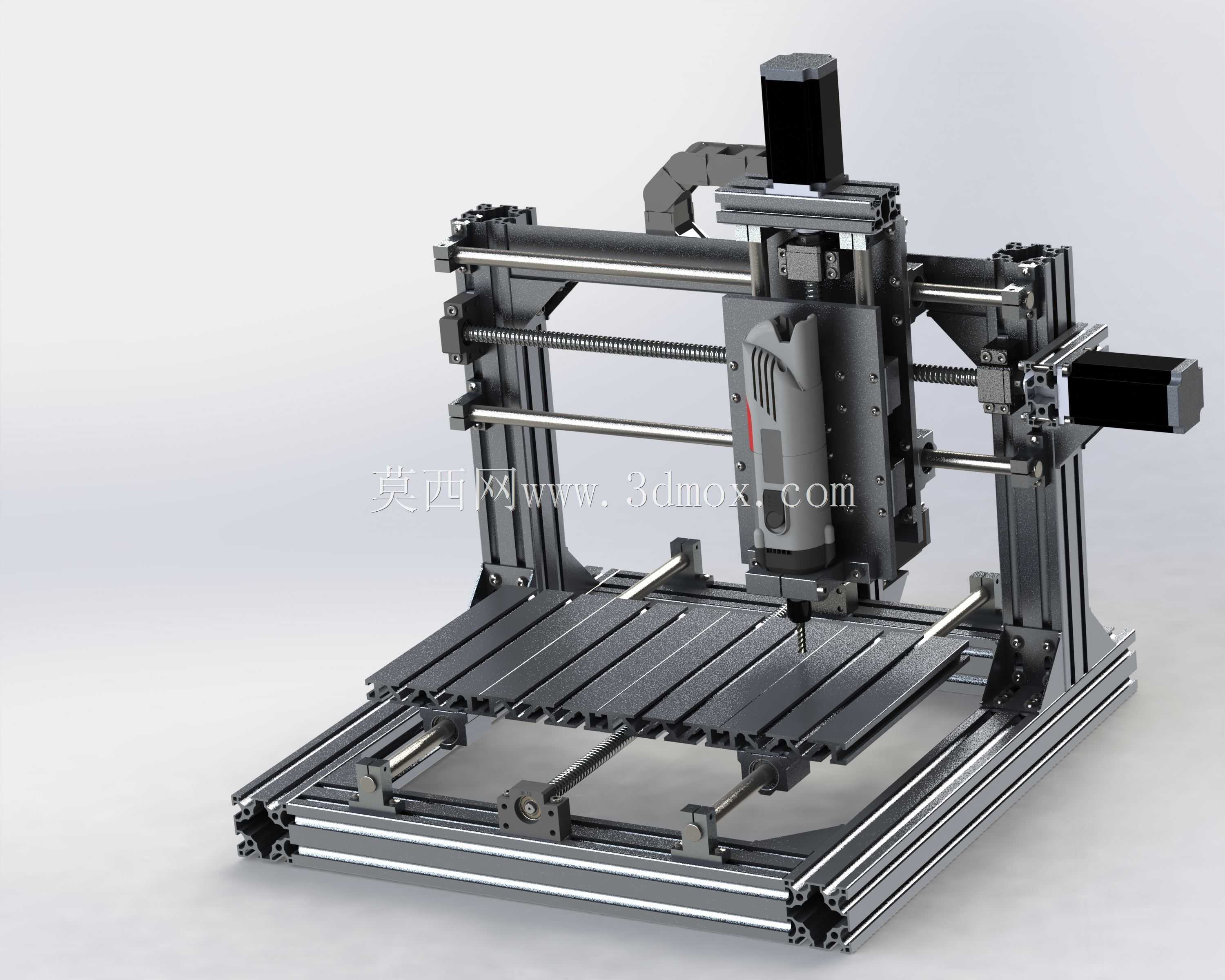

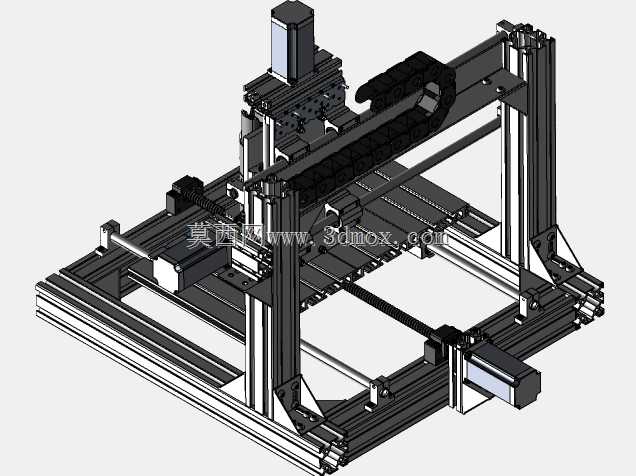

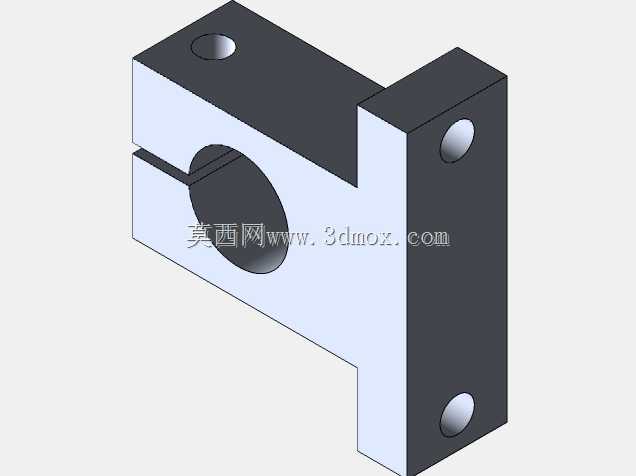

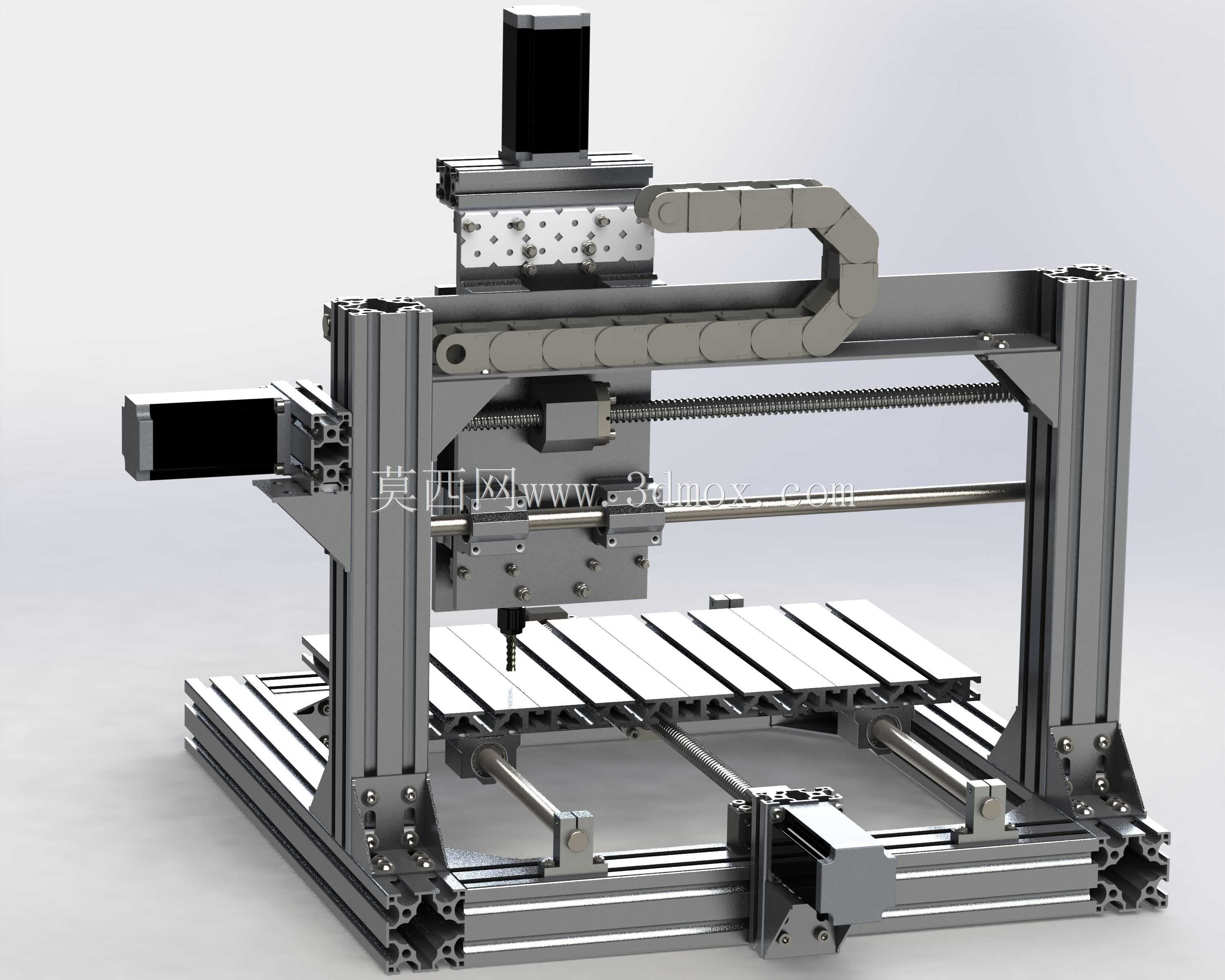

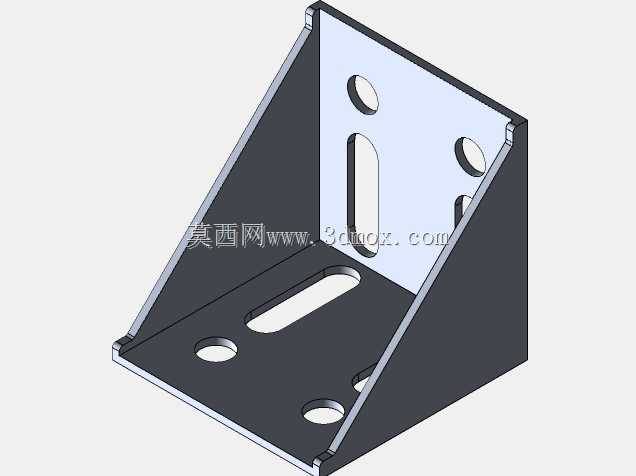

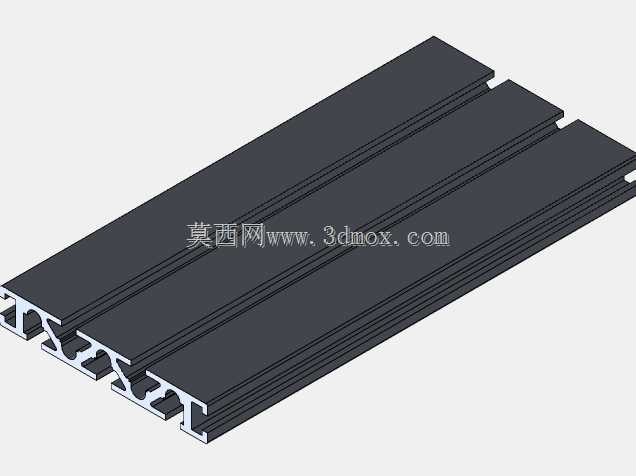

这款小型数控铣床的设计定位面向个人加工场景、创客工作室以及小型打样需求，整体采用工业铝型材搭建主体框架，兼顾结构刚性与组装调试的便捷性，所有标准件均可通过常规工业配件渠道采购，大幅降低了自制设备的配件获取门槛。设备的三轴传动均采用滚珠丝杠搭配线性光轴导轨的组合，X轴行程适配小幅面工件的走刀需求，Y轴承载可移动工作台，Z轴搭载主轴单元完成垂直方向的进给动作，传动结构的选型充分平衡了移动顺滑度与传动精度，能够满足软金属、塑料、木材等常见材质的铣削、钻孔、雕刻加工需求。从结构布局来看，设备采用龙门式动梁结构，工作台固定在底座铝型材框架上，龙门架沿Y轴方向移动，这种布局能够在有限的占地面积下获得更大的加工行程，同时避免了移动工作台带来的载重限制，底座框架采用多根铝型材拼接加固，配合底部的支撑脚调整水平，可有效降低加工过程中的振动传导，提升加工表面质量。Z轴滑台采用一体化安装板设计，可适配常见的高速电主轴或者改装类手持打磨主轴，用户可根据自身加工需求更换不同功率的主轴单元，适配不同材质的切削参数。设备的走线采用拖链收纳设计，所有传动部件的线缆均内置在拖链内，避免移动过程中线缆磨损或者干涉运动路径，各轴的行程限位位置预留了传感器安装位，可方便加装限位开关实现原点回归与硬限位保护，避免超程撞机。从安装边界来看，设备整体占地面积仅相当于普通台式电脑主机大小，可直接放置在常规工作台面上使用，不需要额外做地基固定，适合空间有限的个人工坊使用。设计过程中充分考虑了组装的工艺性，所有连接部位均采用标准紧固件连接，不需要复杂的焊接或者大型机加工工序，普通爱好者借助常规工具即可完成整机组装，各轴的同轴度、平行度可通过铝型材的安装槽进行微调，降低了组装调试的难度。在实际应用中，这类小型数控铣床可完成小型零件的轮廓铣削、平面雕刻、钻孔攻丝等工序，能够满足手板打样、工艺品加工、小型零件批量试制的需求，相比大型工业铣床，其采购与制造成本更低，占用空间更小，操作门槛也更适合非工业级生产场景使用。
