小型立式砂带磨削打磨设备结构设计

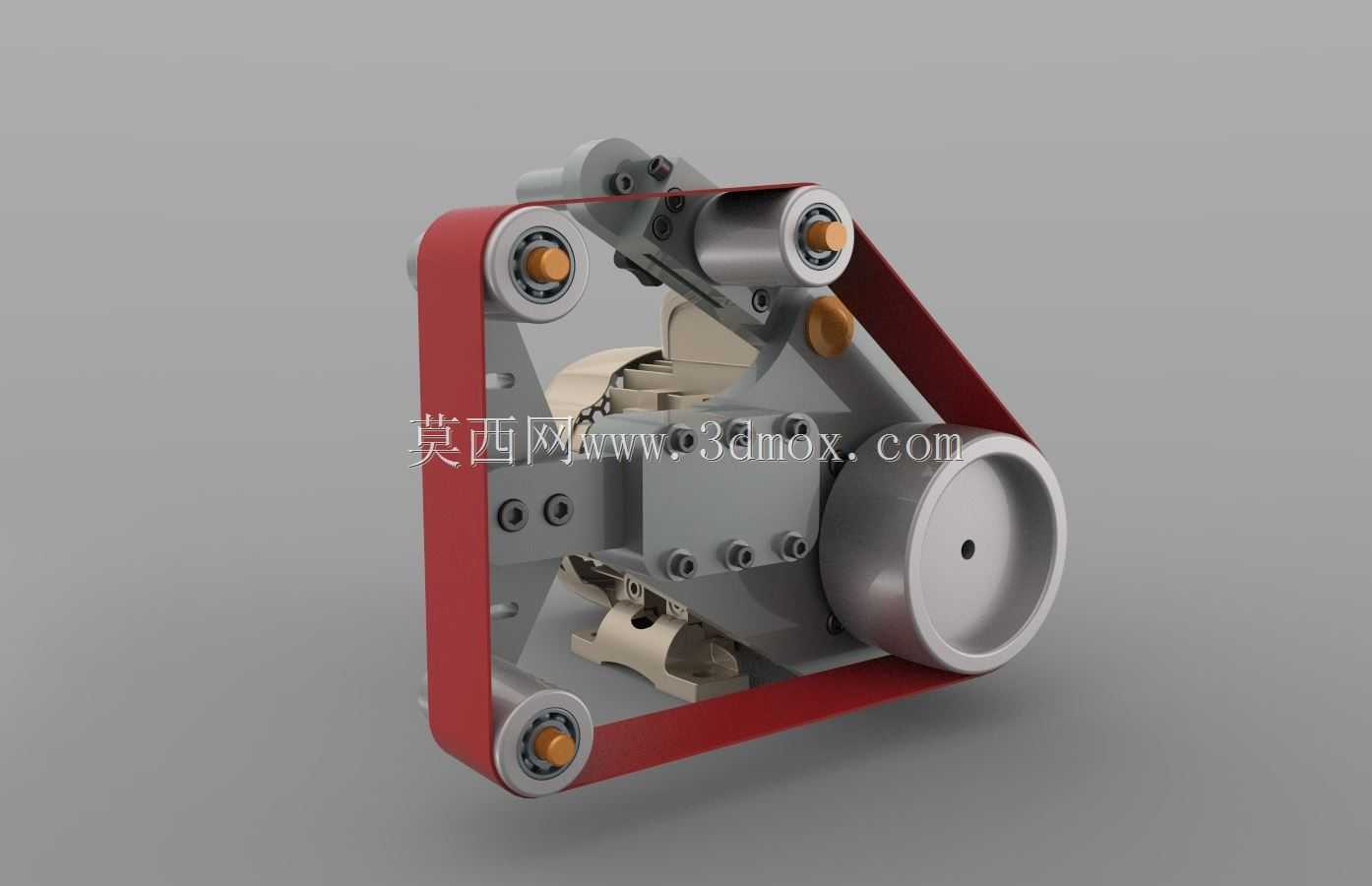

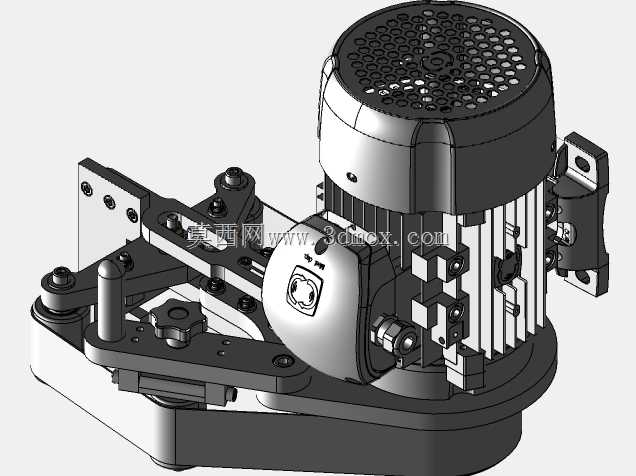

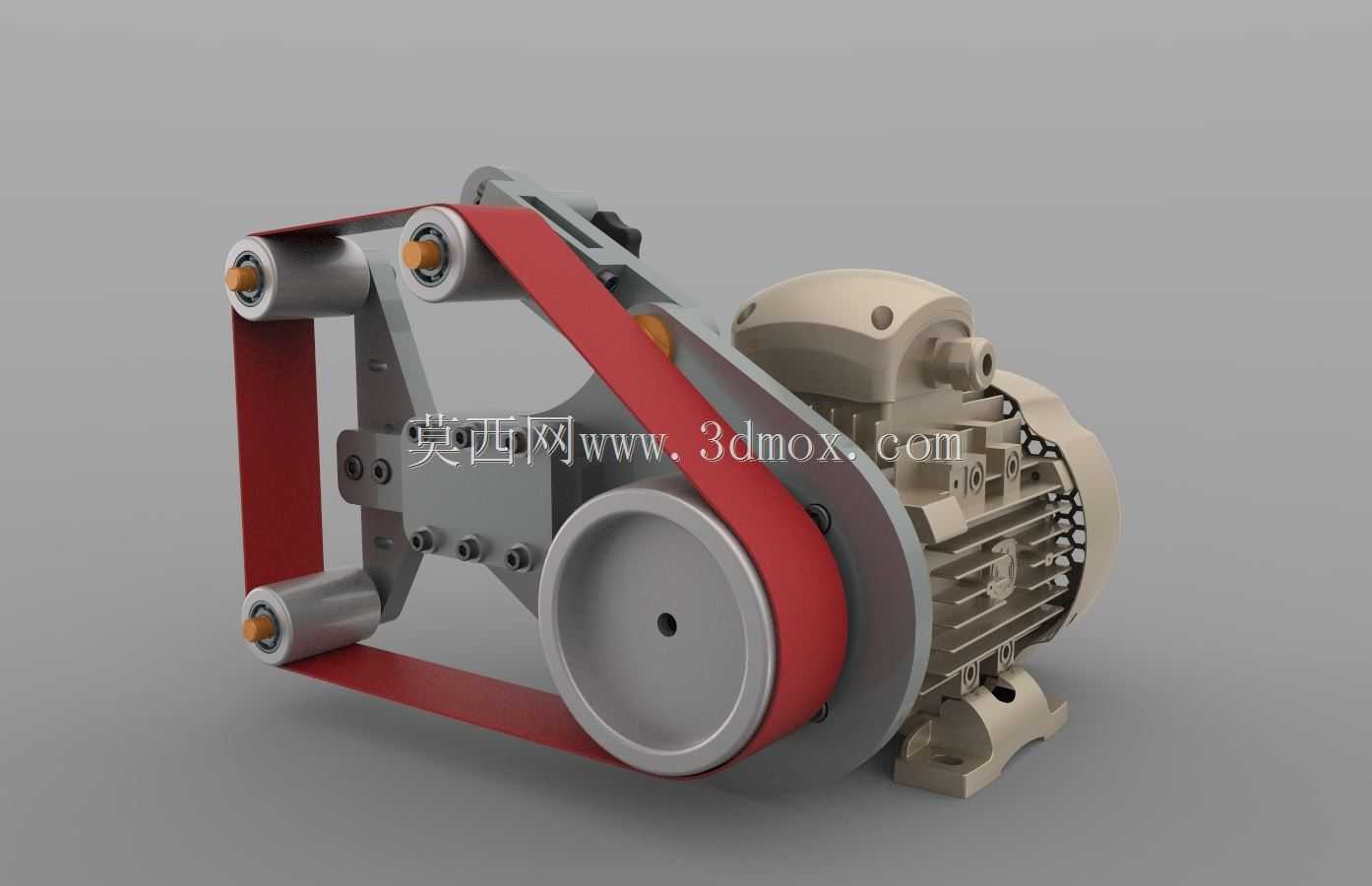

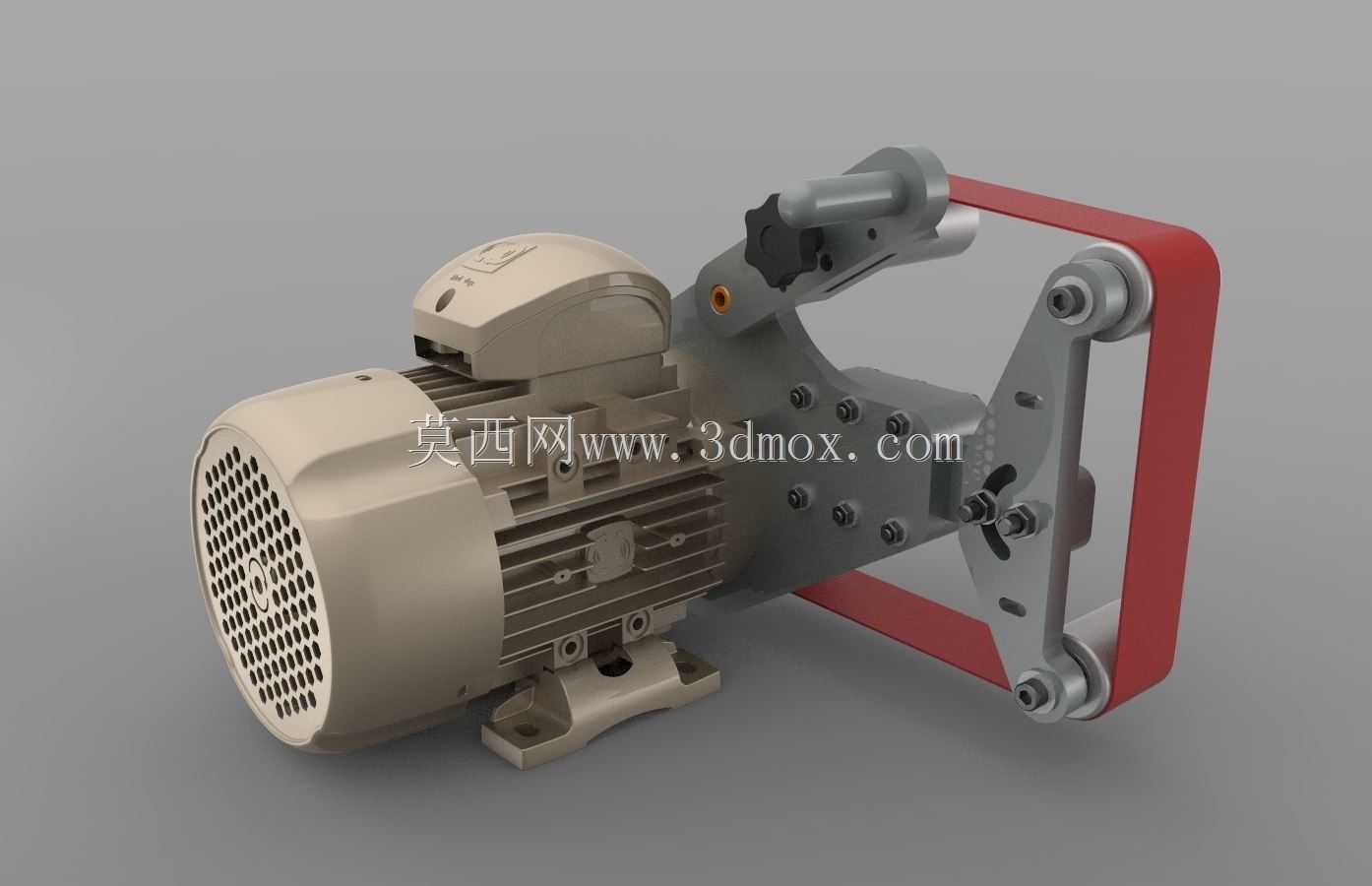

这款小型带式磨削设备的结构设计，核心围绕小尺寸工件的精密打磨、去毛刺与刃口修磨场景展开，常见于五金加工车间的小件处理工位、刀具修磨间以及小型机修站点，适配小批量、多品类的柔性加工需求，无需占用大型磨床的工位资源，可直接安置在常规工作台面上完成作业。设备采用驱动电机与磨削执行机构直连集成的布局思路，省去了冗余的中间传动结构，电机输出轴直接装配主动轮，通过环形砂带将动力传递至三个从动张紧轮，三个从动轮的安装座均设计有腰型调节槽，可通过调整螺栓位置改变轮系间距，实现砂带张紧度的微调，同时也能适配不同周长规格的同宽度砂带，降低耗材替换的适配门槛。从安装边界来看，设备整体底座采用一体化铸造的安装脚，四个固定孔位的孔距适配常规12mm规格的膨胀螺栓或台钳装夹尺寸，整机横向最大宽度不超过350mm，纵向深度控制在280mm范围内，含电机在内的整机高度约420mm，工作台面安置时不会遮挡操作人员的视线，作业时可手持工件贴近砂带工作面完成操作。轮系的排布经过受力校核，主动轮设置在靠近电机输出端的位置，直径设计为120mm，保证足够的传动包角避免砂带打滑，三个从动轮分别布置在机架的上、下、侧三个方位，其中上方两个从动轮构成水平磨削工作面，下方从动轮将砂带折返形成垂直方向的辅助磨削面，可分别适配平面打磨、圆弧面修磨以及异形件的边角处理需求，侧方的张紧轮自带轴向微调机构，可修正砂带运行时的跑偏问题，避免砂带边缘异常磨损。机架部分采用钢板折弯焊接后整体去应力处理的结构，所有轮系的安装轴孔均为一次装夹镗削加工，保证各轮的平行度误差控制在0.02mm以内，运行时砂带不会出现窜动抖动的问题，磨削作业的表面粗糙度可稳定达到Ra1.6以内，适配普通碳钢、不锈钢、硬质合金以及非金属硬质材料的轻负荷磨削作业，电机端的散热筋结构完全保留，连续作业4小时以上电机温升仍能控制在安全阈值内，无需额外加装散热辅助装置。设备的砂带更换操作无需专用工具，只需扳动侧方张紧轮的快拆压杆即可松开砂带，整个更换过程可在1分钟内完成，日常维护仅需定期检查各从动轮的轴承润滑状态，以及清理机架缝隙内残留的磨削碎屑即可，没有复杂的维护保养流程，非常适合非专职设备操作人员的日常使用。
