数控铣刨机用z轴线性驱动执行机构

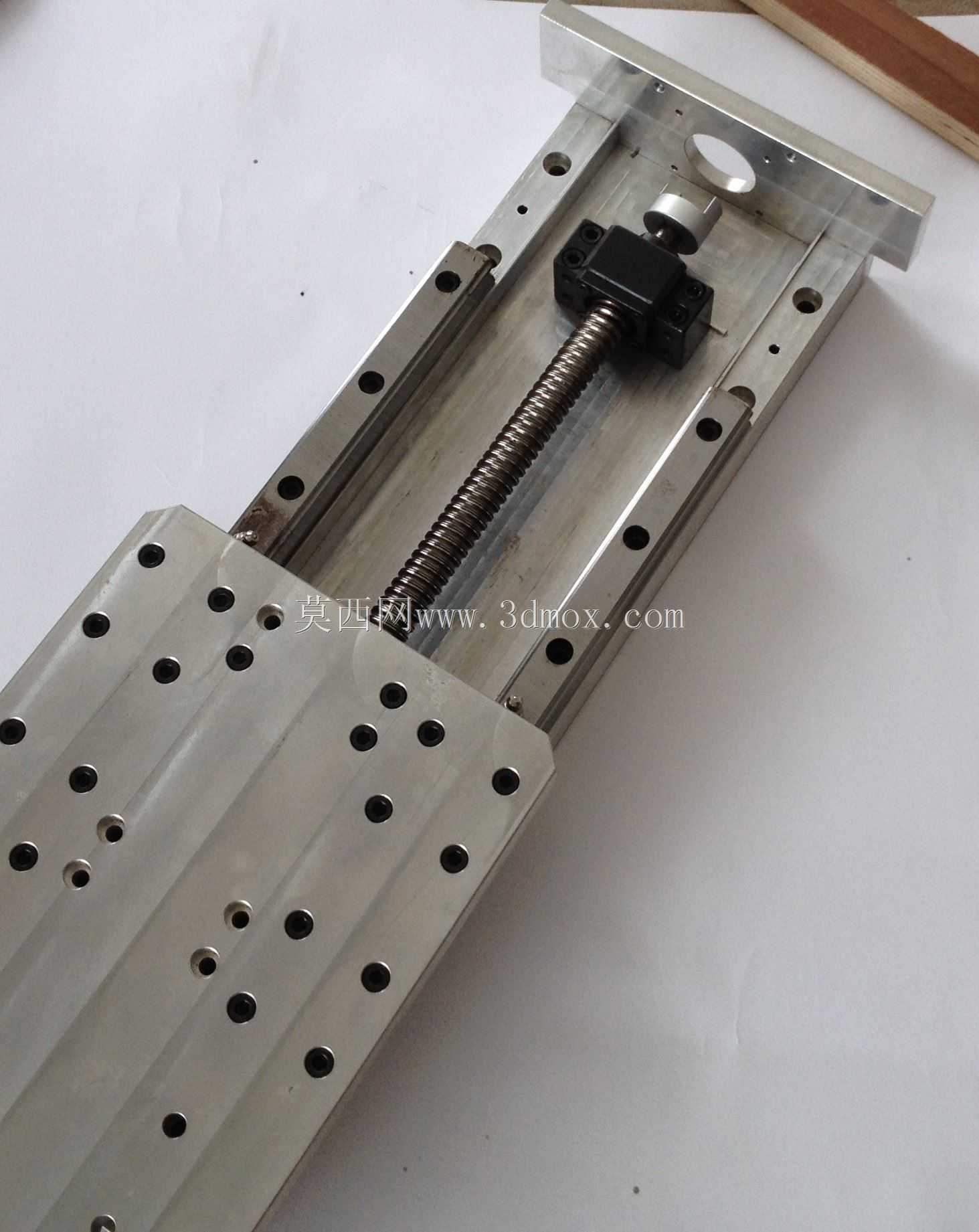

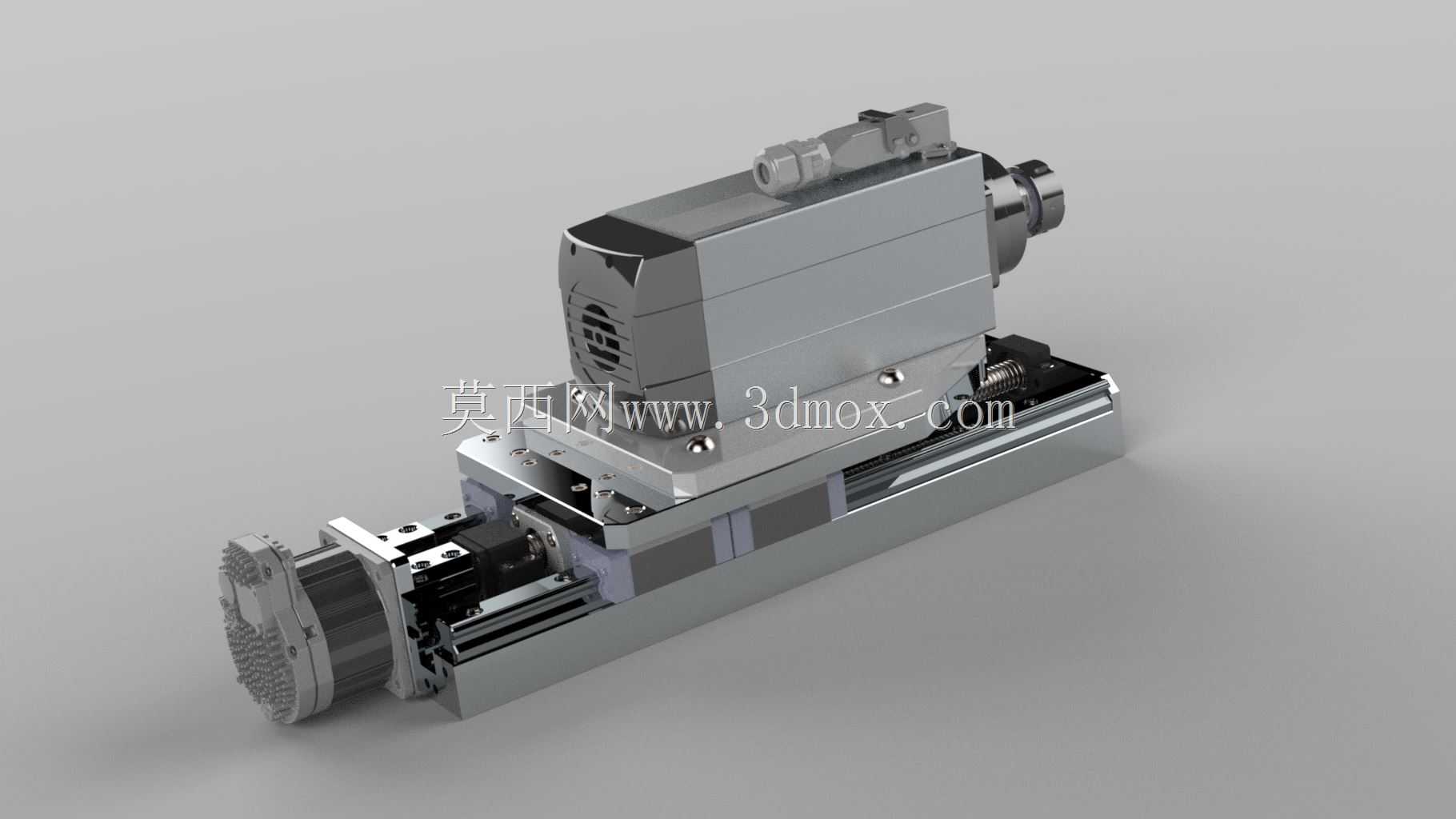

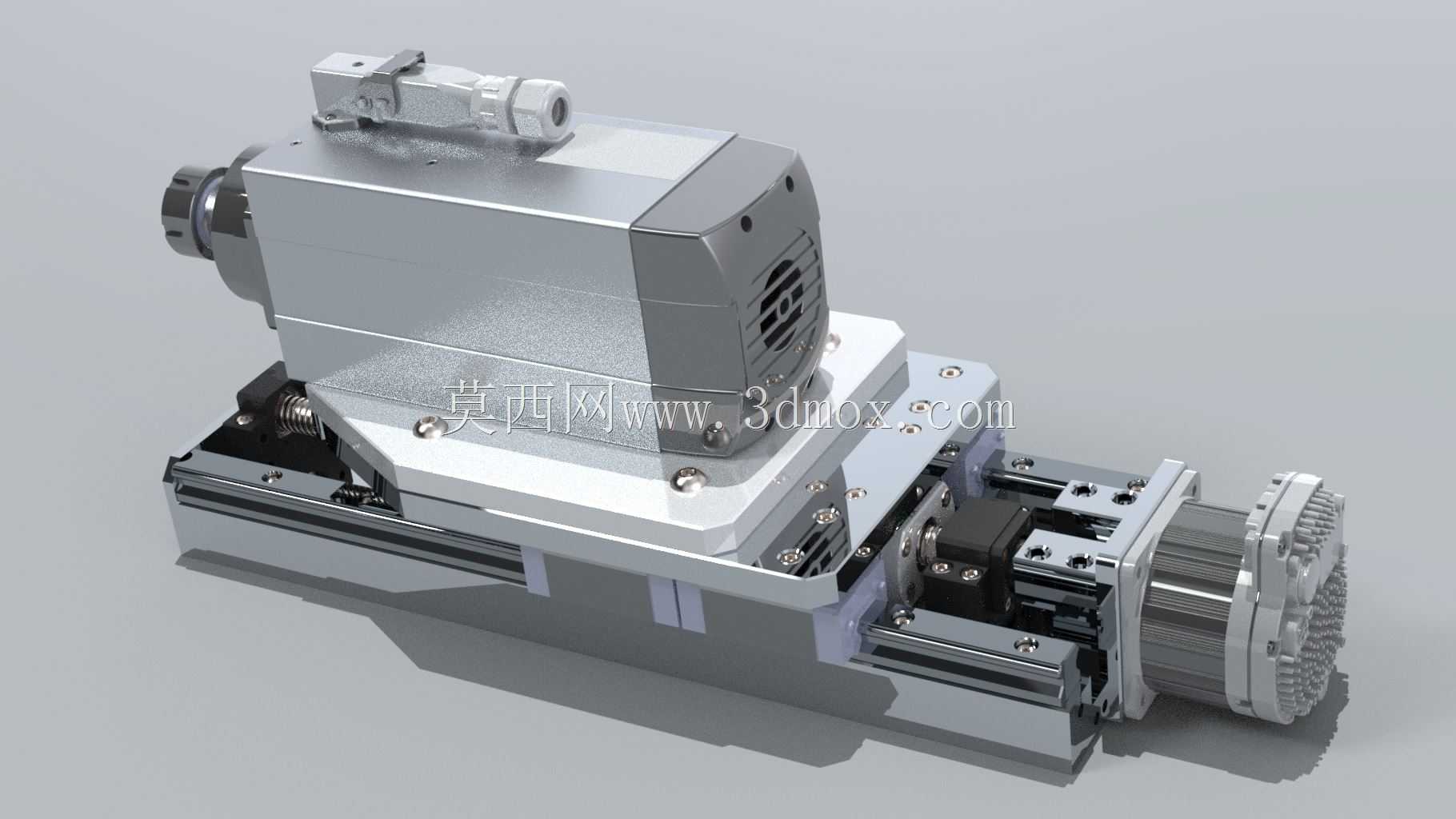

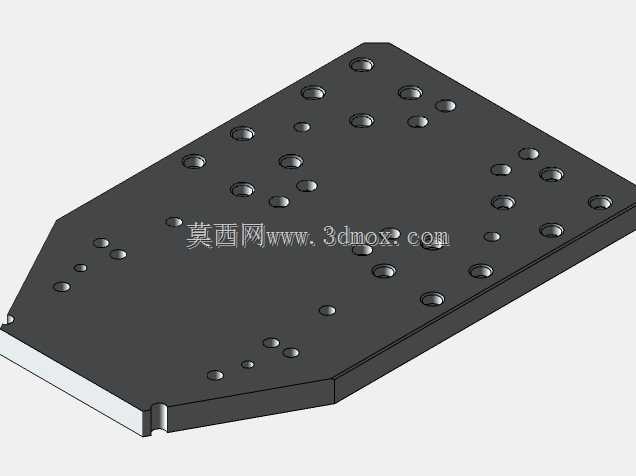

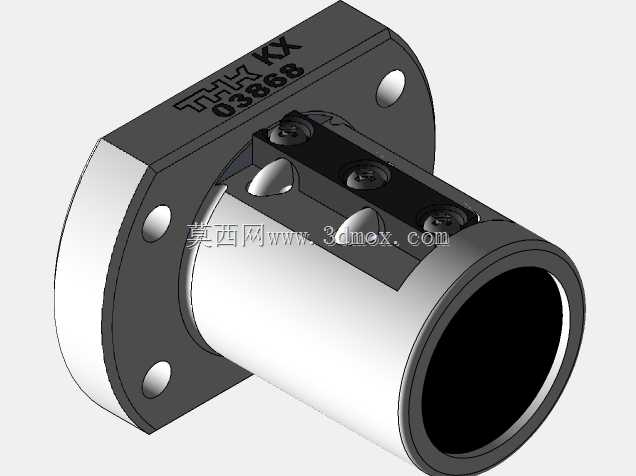

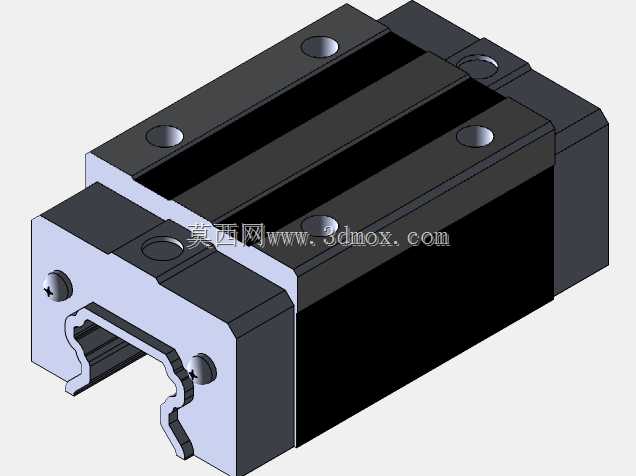

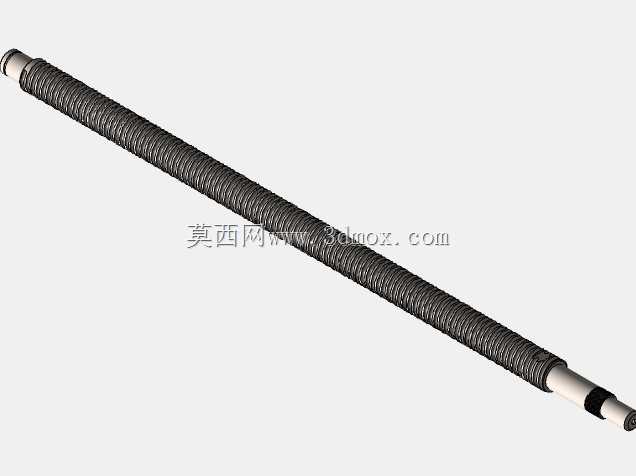

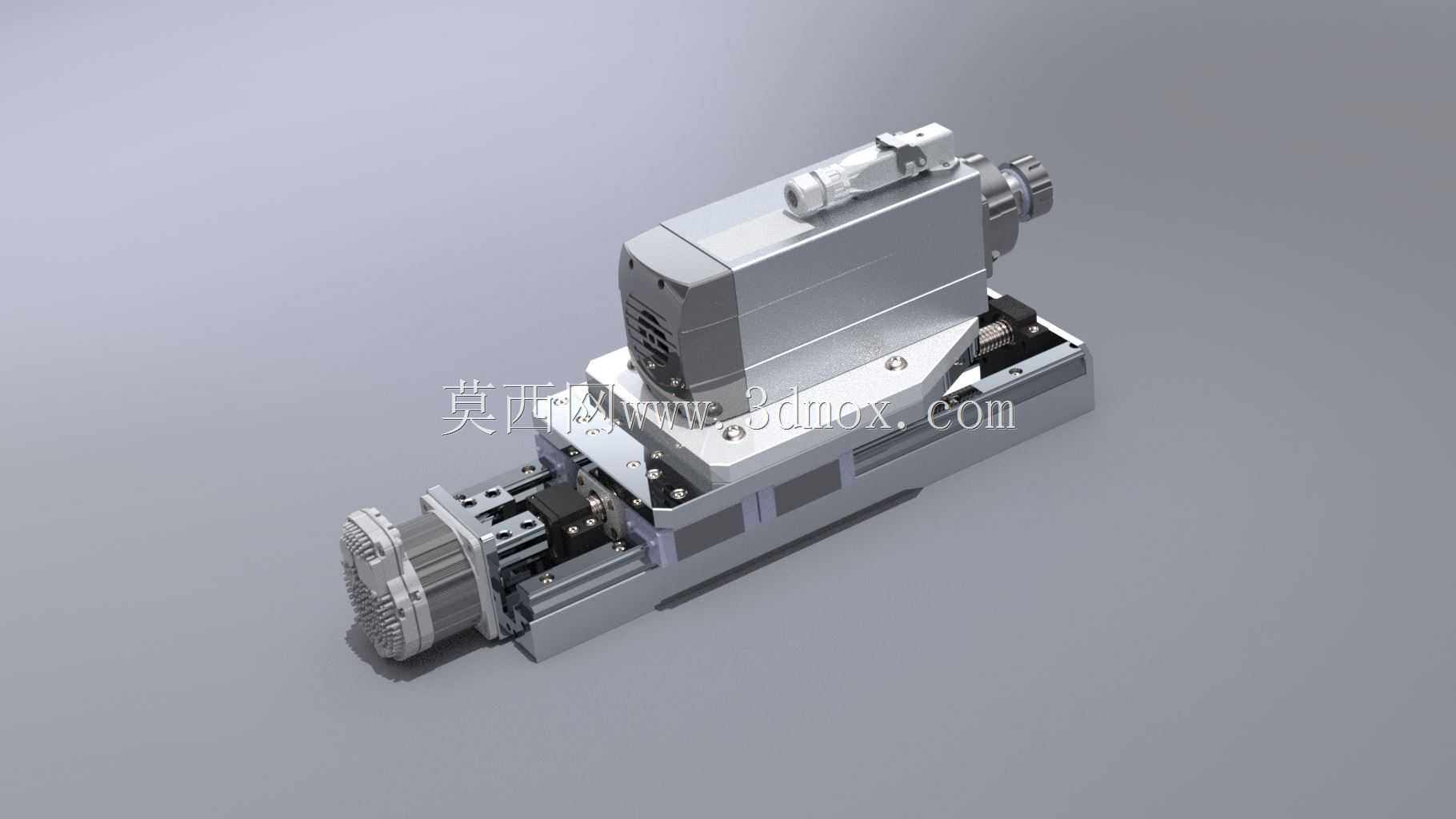

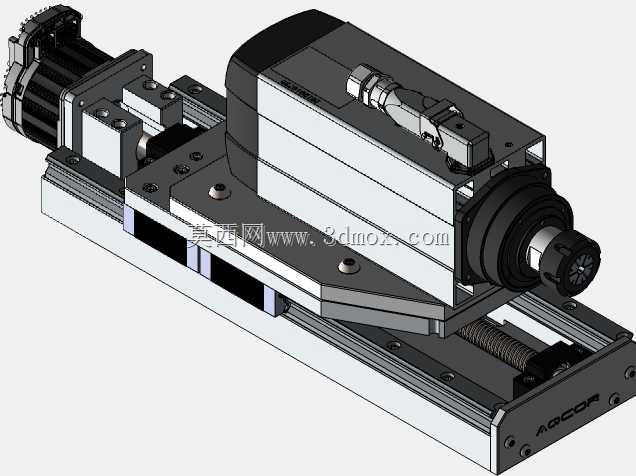

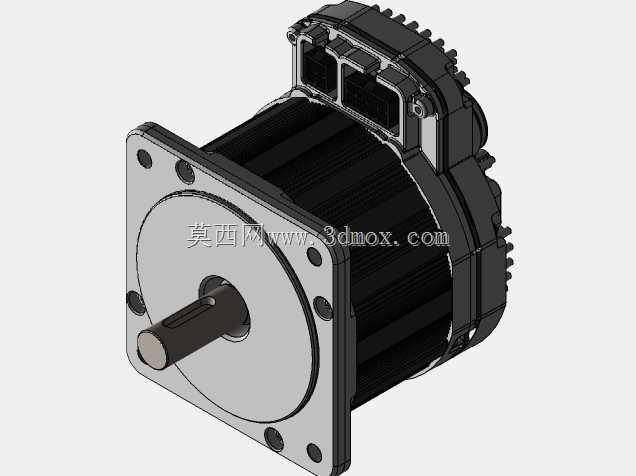

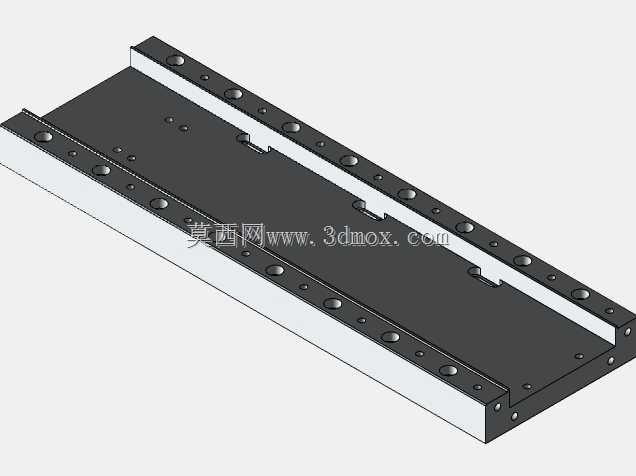

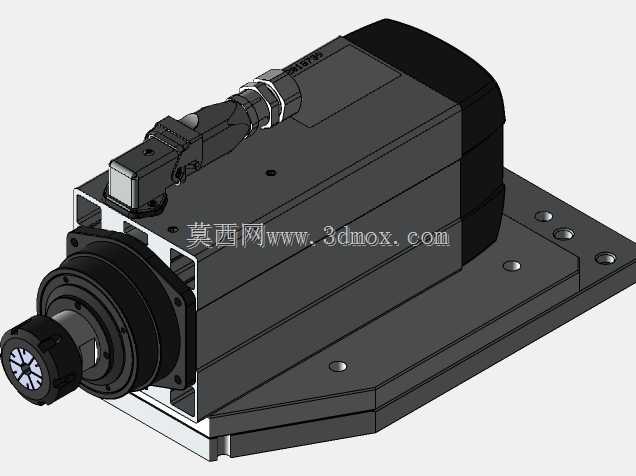

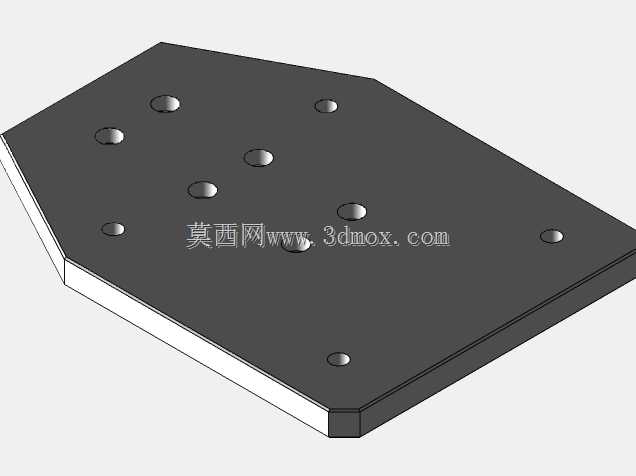

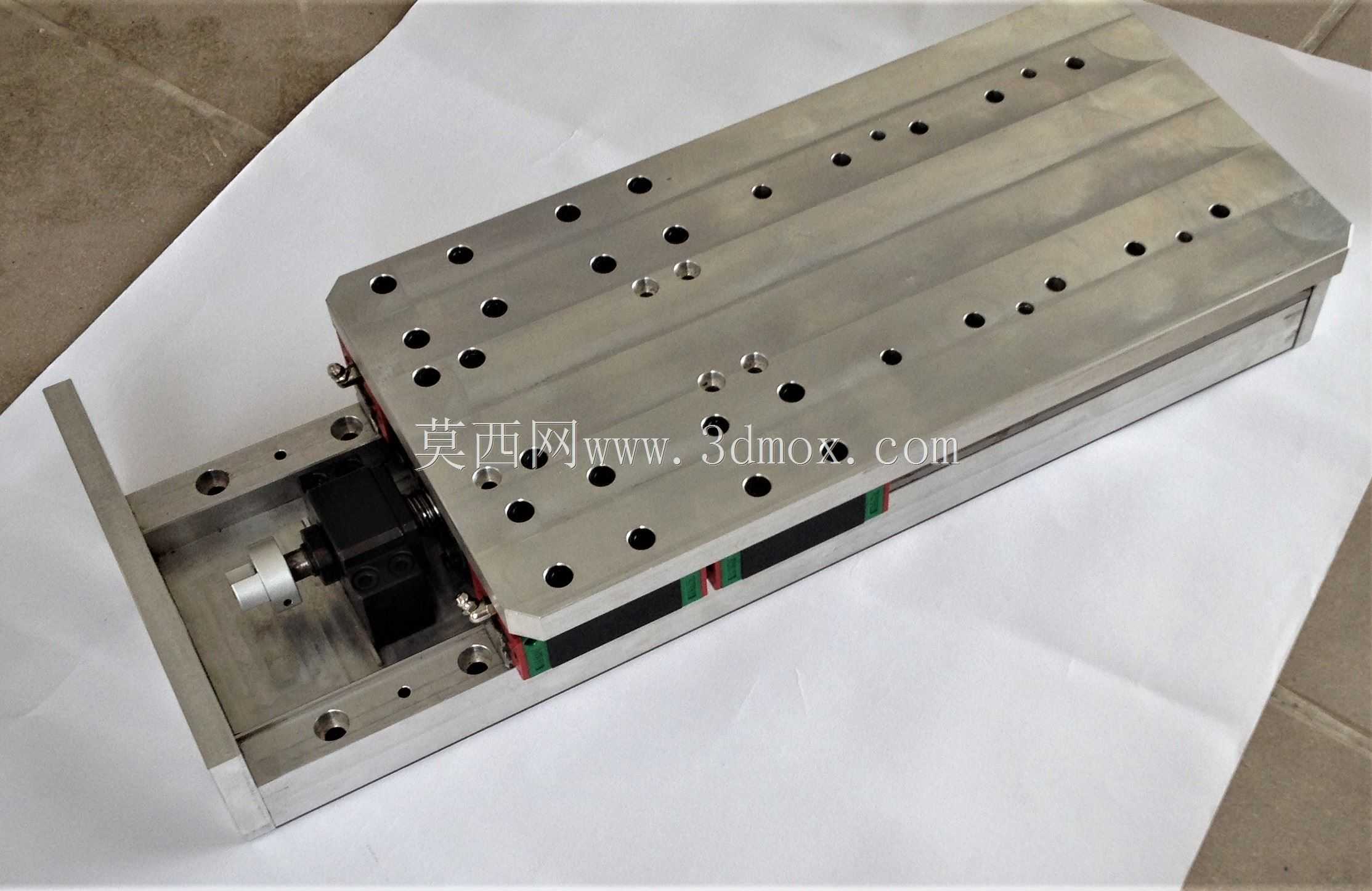

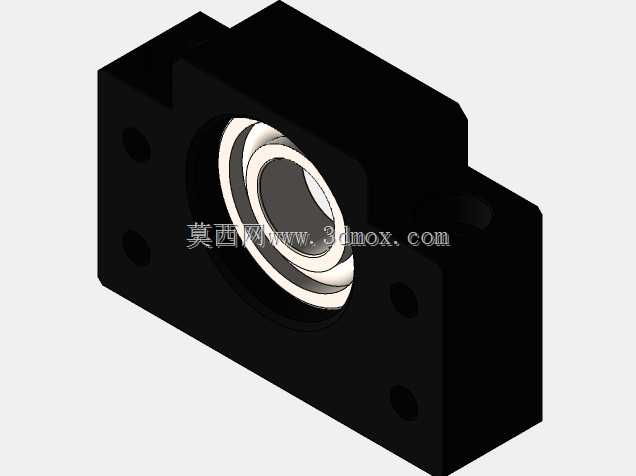

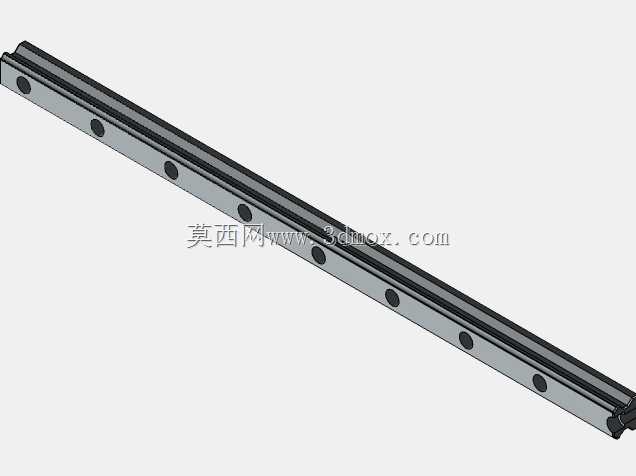

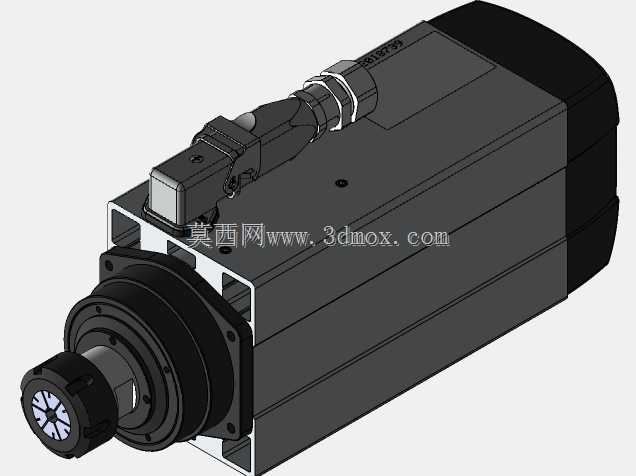

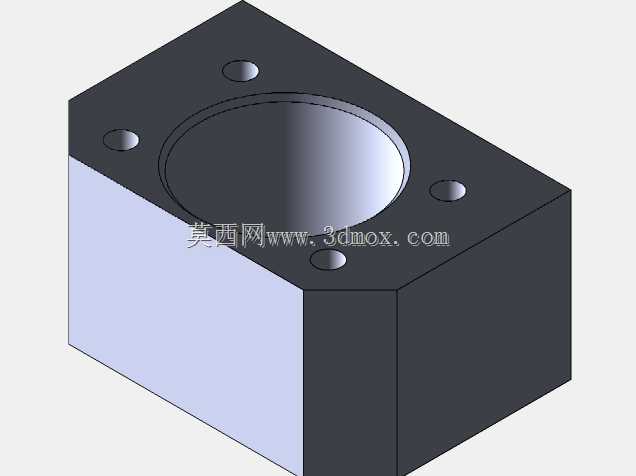

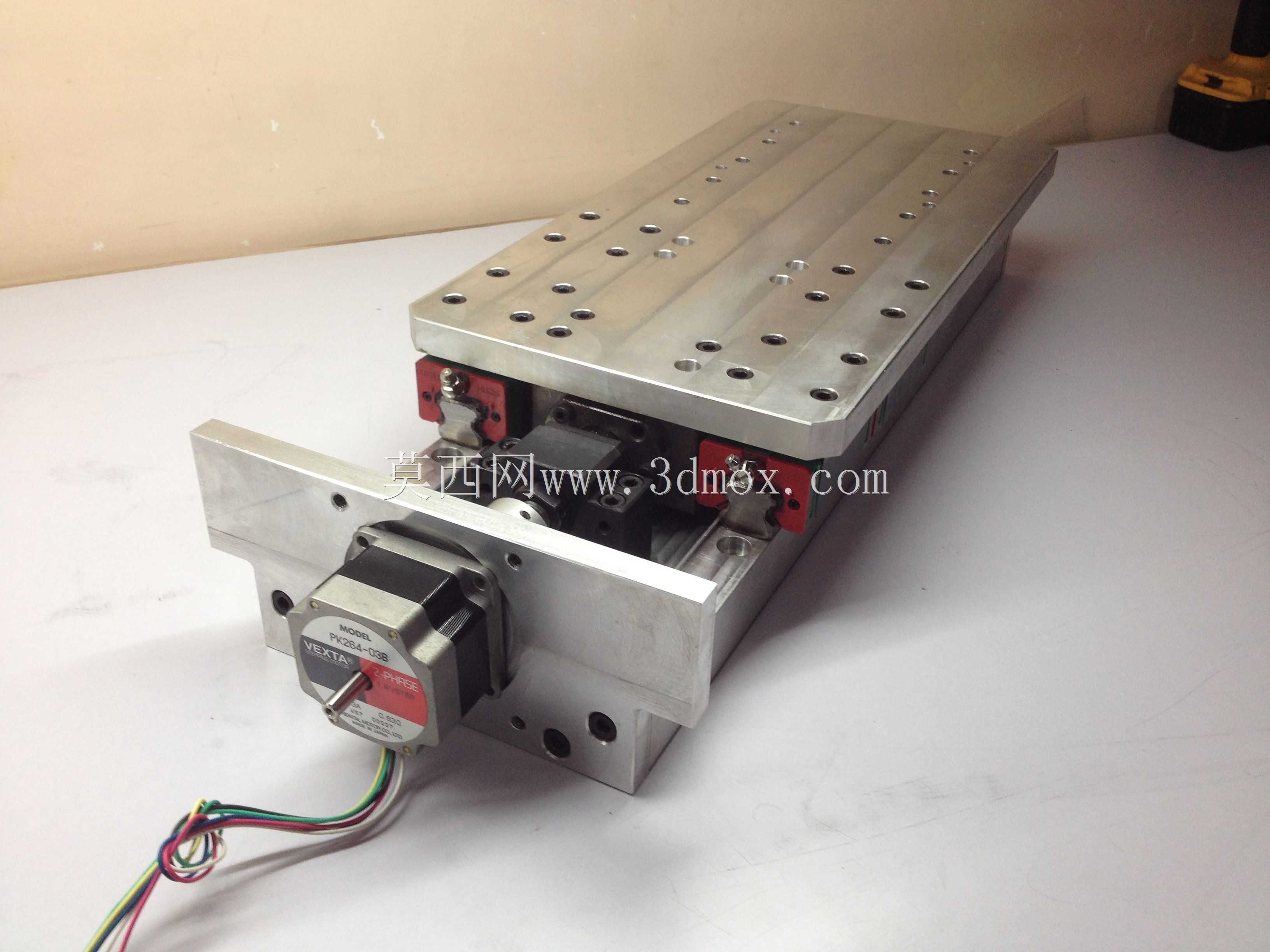

这套z轴线性驱动执行机构，行程覆盖300毫米区间，主要适配数控铣刨、cnc路由类设备的z向进给需求，也可在服装裁切类数控设备的主轴升降工位使用，属于设备核心的进给执行单元。从结构布局来看，执行单元将高速加工主轴直接集成在滑台安装板上，省去了额外的主轴转接工装，滑台采用双直线导轨副做导向支撑，配合滚珠丝杠副做传动，驱动端搭配伺服电机直连传动，省去同步带、齿轮组等中间传动环节，反向间隙控制更优，进给响应速度更快，可满足高速铣削、小幅高频往复进给的加工工况需求。设计阶段优先考虑了安装适配性，滑台底座预留了标准的t型槽安装孔位，可直接固定在设备的横梁安装面上，主轴安装位采用标准er夹头接口，可适配不同直径的加工刀具，无需额外更换转接套。主轴部分采用风冷散热结构，后端集成散热风扇与接线端子盒，防护等级适配车间多粉尘的加工环境，可长时间连续运行不出现过热降频问题。滑台的侧边安装了行程限位挡块与硬限位结构，可避免超程运行导致的机械碰撞，同时预留了原点传感器、限位传感器的安装位，设备组装时可直接适配常规的数控系统io接口，无需额外加工安装支架。从安装边界来看，整套机构的宽度尺寸控制在常规数控设备横梁的安装宽度范围内，z向伸出长度在全行程状态下不会与设备工作台面发生干涉，主轴的中心高可通过安装板的垫片做微调，适配不同的工作台装夹高度需求。传动部分的丝杠采用预压安装，可消除轴向间隙，保证z向进给的重复定位精度，导轨副采用带密封端盖的滑块，可阻挡加工产生的切屑、粉尘进入导轨滚道，延长日常维护周期。这套机构的设计思路是做集成化的z轴进给单元，设备厂商采购后可直接组装到主机上，无需单独设计主轴安装架、滑台传动结构，可大幅缩短设备的研发与组装周期，同时集成化的结构也减少了零散部件的装配误差，整体刚性比分体组装的结构更优，可承受大切削量下的轴向载荷，加工过程中不会出现振刀问题。
