优化型韦德挤出机送料结构设计

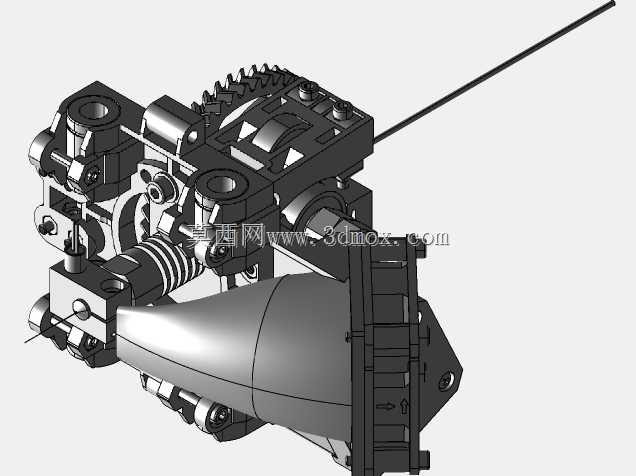

该结构属于熔融沉积成型设备的核心送料执行部件，主要适配Prusa Mendel i2型桌面级3D打印设备，承担耗材推送、熔融段进料压力维持的核心作用，直接决定打印过程中耗材进给的稳定性与成型件的尺寸精度。从实际应用场景来看，这类挤出结构多用于桌面级DIY打印设备的改装升级，也可作为小型熔融挤出实验装置的送料单元使用，适配1.75mm直径的常规PLA、ABS等热塑性打印耗材，能够在持续打印过程中提供稳定的进料推力，避免出现耗材打滑、进料卡顿、出料不均等常见故障。

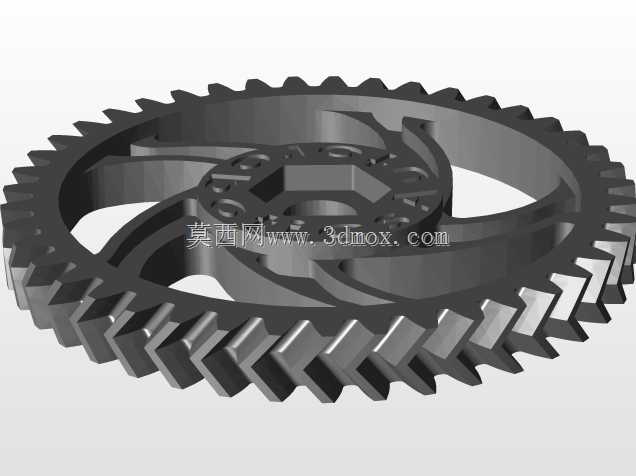

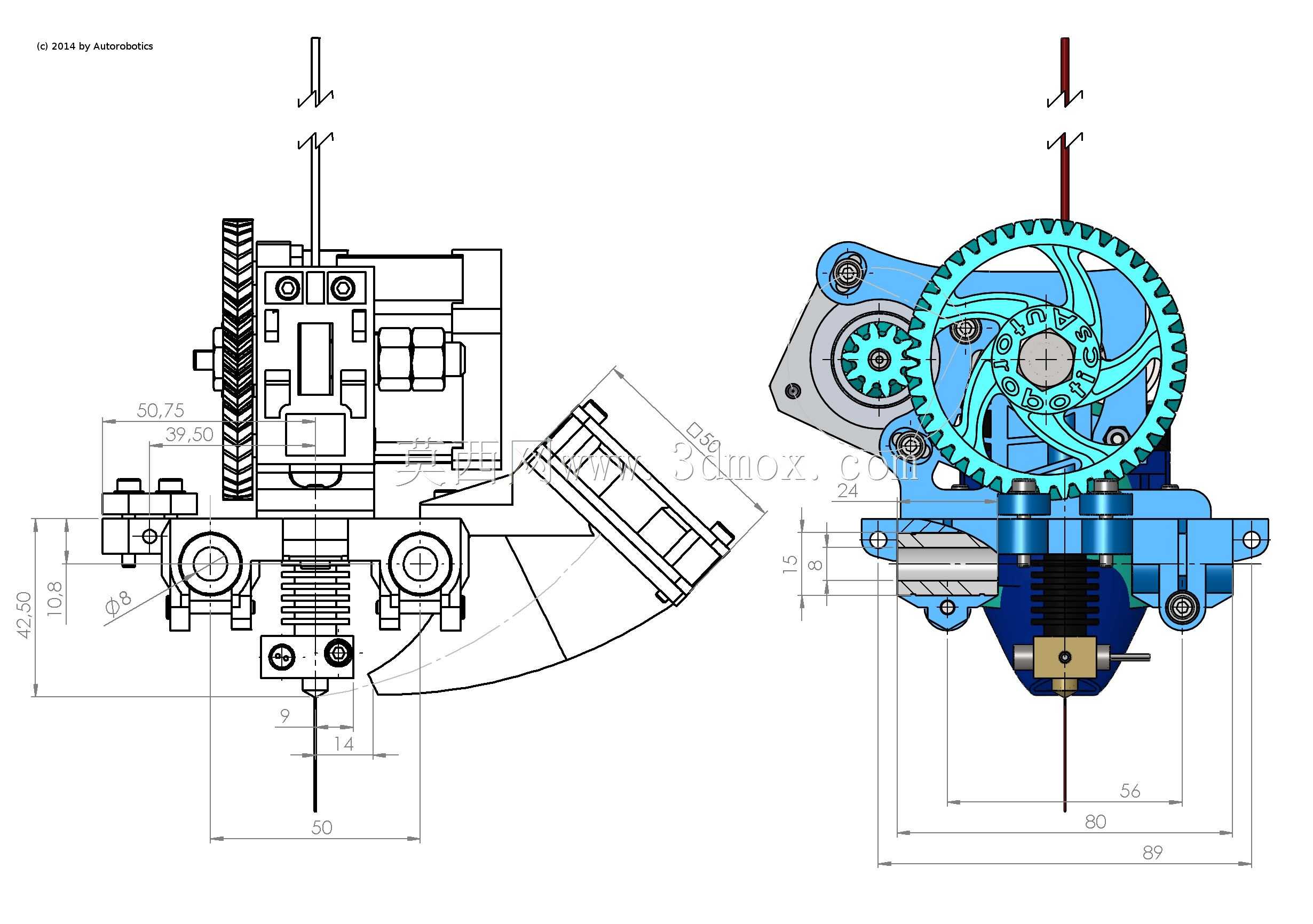

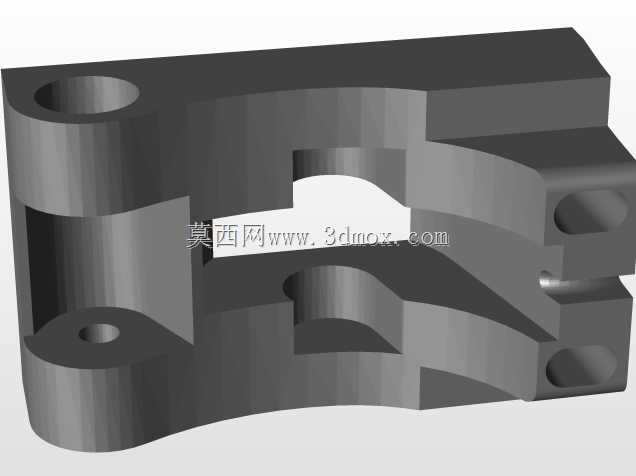

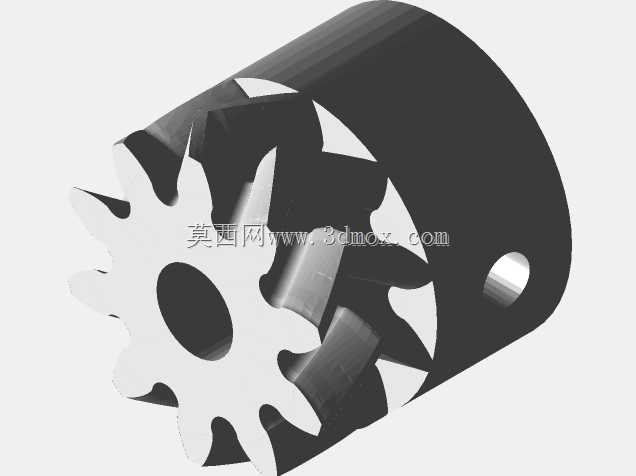

设计层面针对原有韦德挤出机的结构短板做了针对性优化，首先调整了齿轮传动组的啮合间隙，大直径从动齿轮采用镂空辐条结构，在保证传动强度的前提下降低了运动件的转动惯量，减少步进电机驱动时的响应滞后；主动齿轮与送料压轮的相对位置经过重新校核，压轮的压紧力调节弹簧行程做了加长处理，可适配不同直径公差的耗材，避免硬度过高的耗材压入过深或者软质耗材被压溃变形。从安装边界来看，结构的总安装宽度控制在89mm范围内，进料端到喷嘴出料端的垂直总高度为80mm，安装孔位的横向间距为50mm，纵向定位尺寸匹配标准Prusa i2机型的X轴滑台安装位，无需额外改装打孔即可完成替换安装。

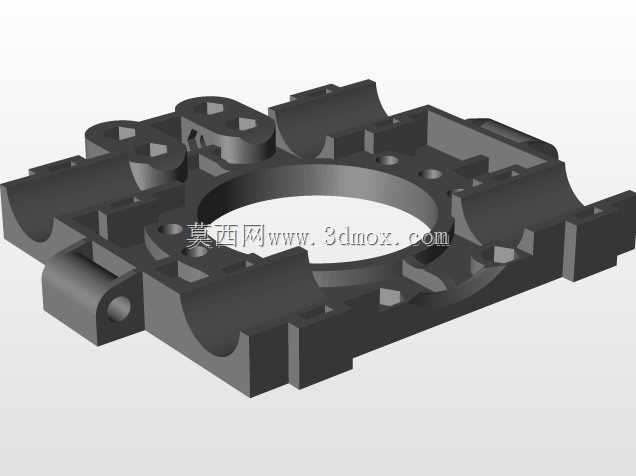

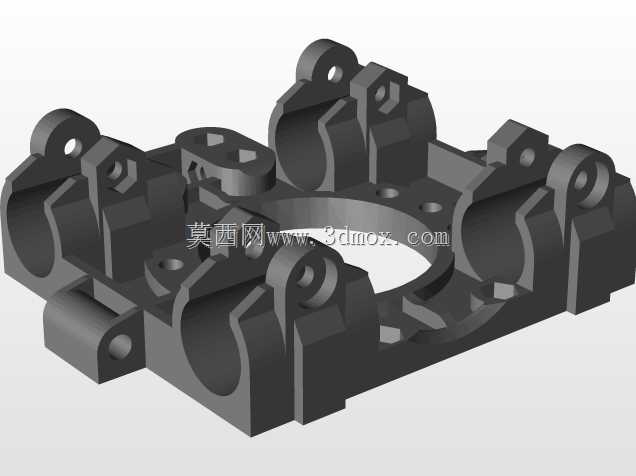

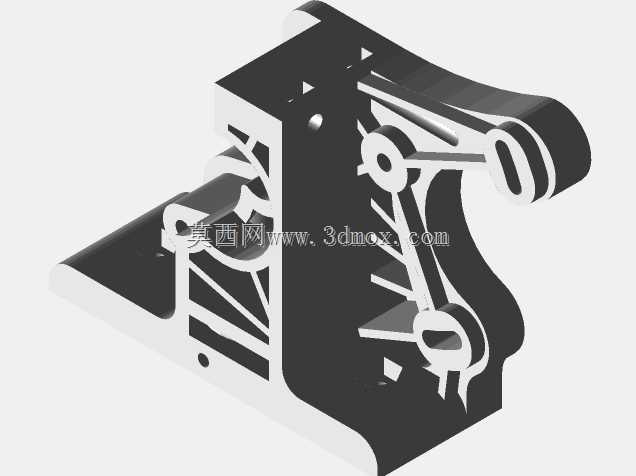

结构的进料导向通道做了同轴度优化，耗材进入齿轮咬合段前设置了长度9mm的导向孔，避免耗材在推送过程中出现弯折偏移；散热段的安装位预留了标准的散热铝块安装槽，可直接适配常规的E3D系列热端组件，喉管的安装同轴度公差控制在0.1mm以内，减少耗材在喉管内的运行阻力。托架部分采用斜向加强筋结构，在保证整体安装刚度的同时，削减了不必要的实体结构，降低了滑台端的运动负载，能够有效提升X轴往复运动的定位精度，减少高速打印时的结构震颤。整个传动组的齿轮模数经过匹配计算，送料步进电机的输出扭矩经过齿轮组放大后，在送料轮处可提供足够的挤压力，即使在高速打印工况下，也能维持稳定的进料速度，不会因为耗材熔融段背压升高出现打滑退料的问题。
