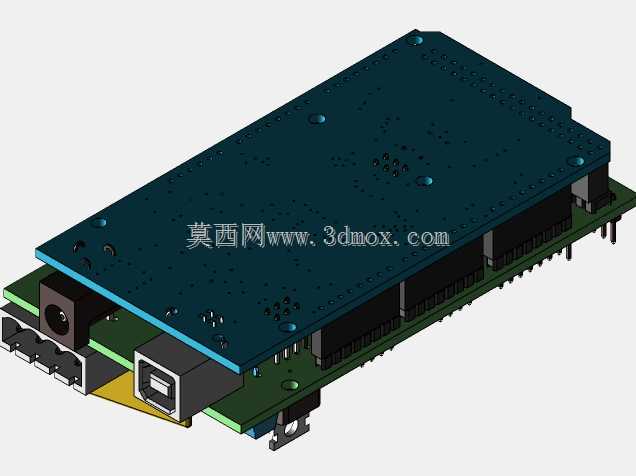

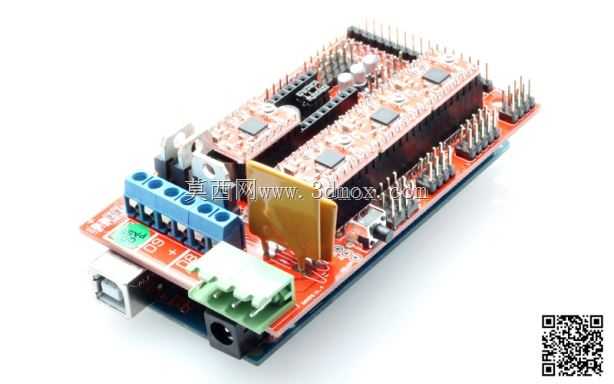

ARDUINO MEGA坡道1.4控制板结构设计

这款控制板是面向桌面级3D打印设备开发的核心主控集成组件，主要应用在FDM熔融沉积成型类3D打印机的运动控制与信号交互场景中，承担着设备运行时的指令解析、运动轴驱动、温度信号采集、外设供电分配等核心功能，是连接上位机切片软件与打印执行机构的关键硬件载体。在实际使用场景中，它能够同时对接多台步进电机驱动器，实现X、Y、Z三个运动轴以及挤出机构的精准运动控制，同时预留了热敏电阻、限位开关、散热风扇等外设的连接端口，可实时采集打印头热端、热床的温度数据，配合固件逻辑实现恒温控制，还能接收限位开关触发信号完成设备原点校准与行程限位保护，避免运动超程造成的机械结构损坏。从功能特性来看，该控制板采用堆叠式集成设计思路，将主控核心与驱动扩展模块整合在同一块PCB基板上，省去了多板分体接线的繁琐工序，板载的接线端子采用不同颜色与引脚定义做区分，降低了用户接线时的错接概率，板上预留的USB接口可直接连接上位机完成固件烧录与打印指令传输，同时板载的电源输入端口支持宽电压输入适配，可匹配常见的桌面级3D打印机电源规格，板上集成的稳压模块能够为不同电压等级的外设提供稳定供电，减少外接电源模块的数量。在设计思路上，这款控制板充分考虑了桌面级设备的安装空间限制，整体采用长条形板型布局，元器件排布遵循信号流向与散热需求，将发热相对明显的驱动芯片、电源接口布置在板边通风区域，将信号接口、调试端口布置在便于接线操作的侧边，同时在PCB上预留了标准安装孔位，孔位间距匹配常见3D打印机的型材安装尺寸，能够直接固定在设备的铝型材框架上，无需额外设计定制安装支架。从安装边界来看，板体的整体尺寸适配大多数桌面级3D打印机的控制仓空间，板上所有外接端口的朝向都做了统一规划，接线完成后线材不会与设备内部的运动部件产生干涉，板体边缘做了圆角处理避免安装时划伤线材，板上元器件的最高凸起高度控制在合理范围内，不会与控制仓盖板产生挤压，能够适配不同厚度的设备外壳安装需求。
