融合波顿韦德结构的FDM长丝挤出组件

桌面级FDM设备的送丝挤出环节，长期存在近程挤出响应快但喷头负载大、远程挤出负载小但回抽精度不足的矛盾，这款融合波顿与韦德结构特性的挤出组件，正是针对这一行业痛点完成的结构整合设计，目前在多轴联动自动打印机器人、桌面级高速FDM设备、定制化异形件打印工作站中都有明确的适配场景。

从实际使用场景来看，这类挤出组件主要适配1.75mm直径的PLA、ABS、PETG等常规热塑性打印长丝，既可以搭载在笛卡尔结构桌面打印机的X轴运动滑台上，作为近程挤出头完成高精度小零件打印，也可以通过调整安装支架固定在六轴自动机器人的末端执行器接口上，完成大尺寸曲面构件的随形打印作业，相比单一结构的挤出方案，它不需要用户根据打印场景单独更换挤出总成，一套结构就能覆盖两种送丝逻辑的使用需求。

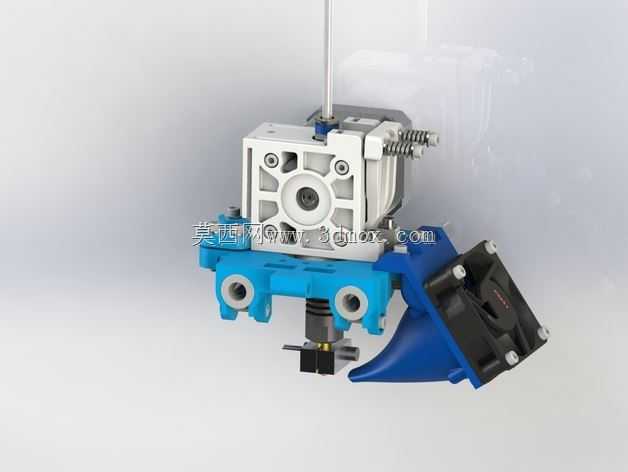

功能特性层面，这套组件整合了波顿挤出的齿轮送丝增压优势与韦德挤出的短流道低阻力特点，送丝轮采用带齿纹的金属材质，配合可调压的惰轮结构，能在送丝过程中对长丝形成稳定的握持力，避免高速送丝时出现的打滑、磨屑问题；流道部分采用短喉管设计，减少了长丝在喉管内的停留长度，大幅降低了堵头风险，同时回抽行程可以控制在2mm以内就能完成断料动作，有效减少打印过程中的拉丝、漏料缺陷。组件末端预留了标准的散热风扇安装位，可直接适配4010规格的轴流风扇对冷端进行强制散热，避免长丝在喉管上部提前软化造成的送丝不畅。

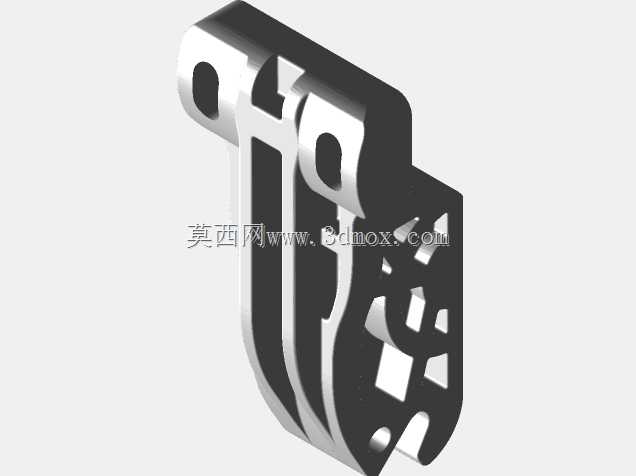

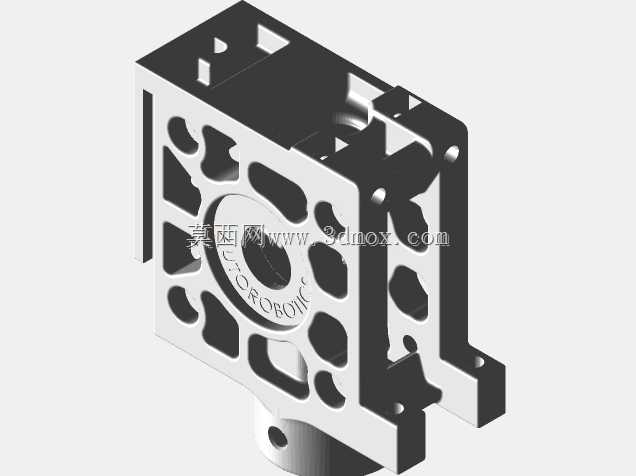

设计思路上，这套结构没有采用传统挤出组件的一体化壳体设计，而是做了模块化拆分：主体安装座采用分体式拼接结构，惰轮、送丝齿轮、加热块、喷嘴都可以单独拆卸更换，不需要拆解整个挤出总成就能完成易损件的维护。针对波顿结构需要额外固定惰轮与轴承的需求，设计时直接在安装座上预留了轴承安装位，可直接压入5x13x4规格的深沟球轴承作为送丝轮的转动支撑，不需要额外设计轴承固定座；针对韦德结构的托架固定需求，壳体上预留了M3螺纹孔位，用户可以根据自身安装需求选择是否加装固定挡板，既可以搭配M3规格的内六角螺钉完成托架锁紧，也可以直接通过侧装支架固定在运动滑台上，适配不同的安装场景。弹簧采用标准的圆柱压缩弹簧，直接卡入惰轮座的预留卡槽内，不需要额外的固定结构就能完成惰轮的压力施加，用户可以通过顶部的调节螺钉调整弹簧压缩量，适配不同硬度的打印长丝。

安装边界与尺寸层面，这套组件的主体安装座长宽尺寸控制在60mm*45mm范围内，整体高度（含散热风扇与喷嘴）不超过85mm，安装孔位采用标准的20mm孔距设计，可直接适配市面上绝大多数Openbuilds铝型材滑台、3D打印机X轴滑车的安装接口，不需要额外打印转接件。喷嘴部分突出安装座底面22mm，预留了足够的调平传感器、BLTouch自动调平探头的安装空间，不会出现组件与打印平台干涉的问题。加热块采用标准的E3D V6规格接口，可直接替换不同口径的黄铜喷嘴、硬化钢喷嘴，适配碳纤维填充、玻璃纤维填充等磨损性较强的特殊打印耗材。组件的进料口采用顶部垂直进料设计，进料孔直径2mm，带有倒角导向结构，穿丝时不需要额外对准就能顺利将长丝送入送丝轮咬合位置，减少了换料时的操作难度。

从结构可靠性角度来看，这套组件的受力部件全部采用受力均匀的对称设计，送丝轮的转动轴线与长丝送进轴线完全重合，避免了长丝送进过程中出现的偏磨问题；所有螺纹连接位都设计了足够的啮合长度，M3螺钉的啮合深度不小于3mm，不会出现长期振动下螺纹滑牙的问题。冷端散热风道采用侧向进风设计，气流可以直接吹过喉管的散热鳍片，不会出现气流直吹加热块造成的温度波动问题，能保证加热块温度稳定在设定值±1℃范围内，满足高精度打印的温度控制要求。
