传送带式纸袋成型制袋设备结构设计

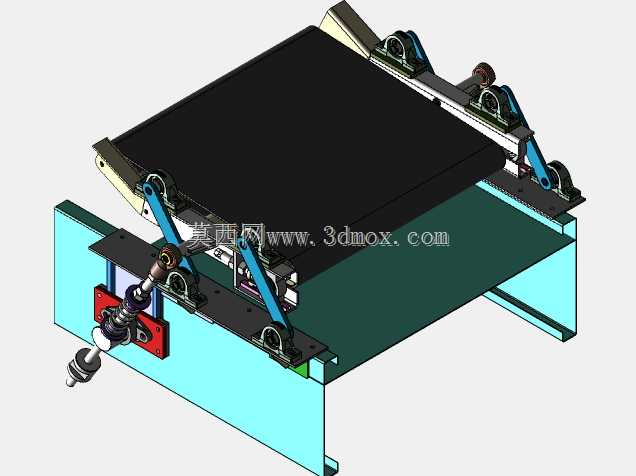

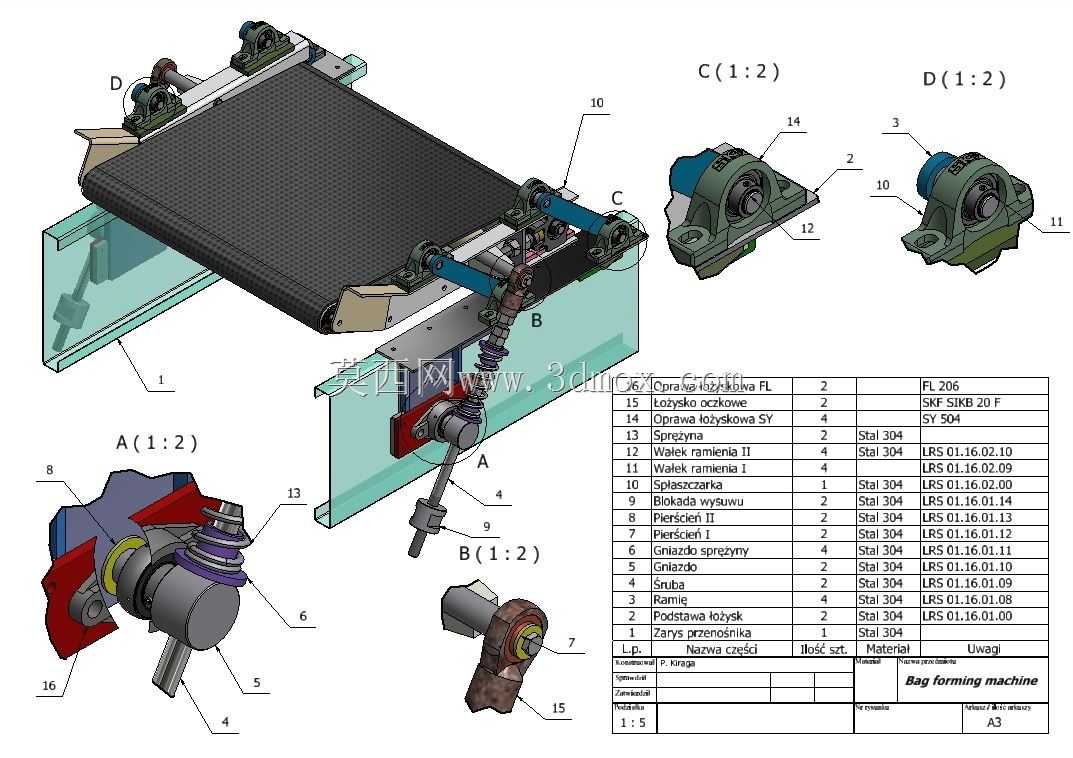

这套制袋结构主要应用于软包装生产线上的连续纸袋成型工序，衔接上游纸张放卷、折边工位与下游热封、裁切工位，承担输送过程中袋坯的定型与进给功能，适配常规牛皮纸袋、复合纸袋的连续化生产场景，在食品包装、快递包装、日用杂货包装的制袋产线中都有对应应用空间。从功能实现逻辑来看，该结构以平皮带输送作为袋坯承载主体，输送面的水平度公差控制在每米0.1mm以内，避免袋坯输送过程中出现偏移、褶皱，保证后续封边位置的精度。输送辊两端采用带座外球面轴承作为支撑，这类轴承具备一定的调心能力，可补偿机架焊接加工带来的同轴度误差，降低安装调试的难度，同时轴承座自带密封结构，能适配生产车间存在少量纸尘的工况，延长维护周期。驱动端采用偏心连杆机构实现输送面的间歇式微动配合，在袋坯成型过程中，可配合侧边折边组件完成袋边的折叠压合动作，避免连续输送时折边位置出现错位。设计过程中优先考虑了安装边界的适配性，整体机架采用型材与钣金拼焊结构，横向安装宽度可根据生产的纸袋幅宽在300mm至600mm区间调整，纵向安装长度控制在1200mm以内，可直接嵌入现有常规幅宽的制袋产线，无需对原有设备的机架进行大规模改造。各功能组件采用模块化设计，轴承座、传动辊、连杆驱动单元都设计为独立可拆结构，日常维护时可单独拆卸磨损部件，无需拆解整个输送单元。细节结构上，输送面两侧设置了可调式挡边，挡边与输送面的间隙可根据纸张厚度在0.5mm至3mm之间调节，避免薄纸卡滞、厚纸输送不畅的问题；驱动连杆的铰接位置都配置了自润滑轴套，长期运行无需频繁加注润滑脂，减少日常运维工作量。从结构受力角度分析，输送辊的轴径经过挠度校核，在满幅承载纸张的工况下，辊体中部最大挠度不超过0.05mm，保证输送过程中皮带不会出现跑偏，同时张紧机构采用螺杆调节式，可在设备运行状态下微调皮带张紧度，无需停机操作，提升产线连续运行效率。
