低成本半自动L型输送过包包装设备

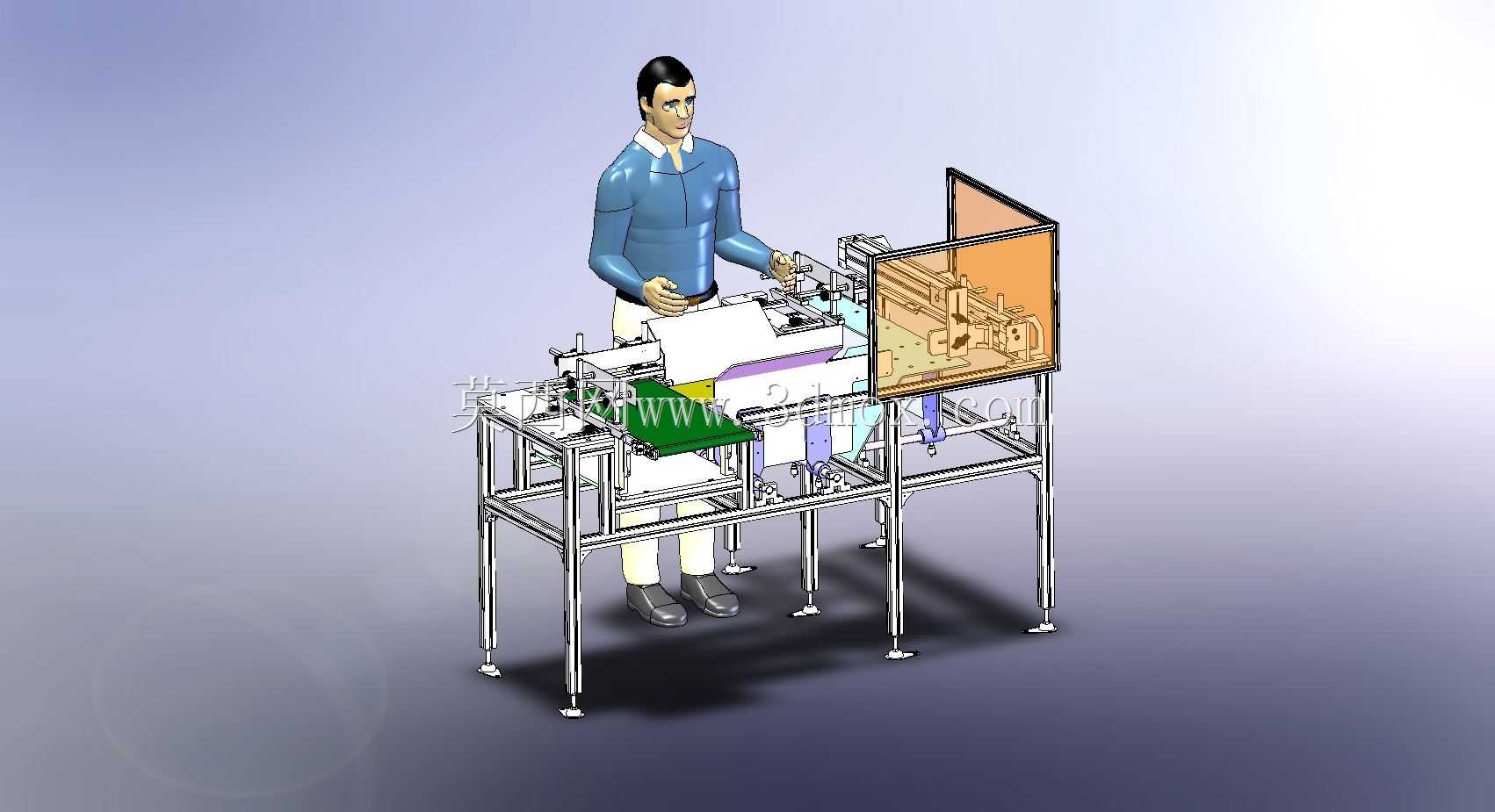

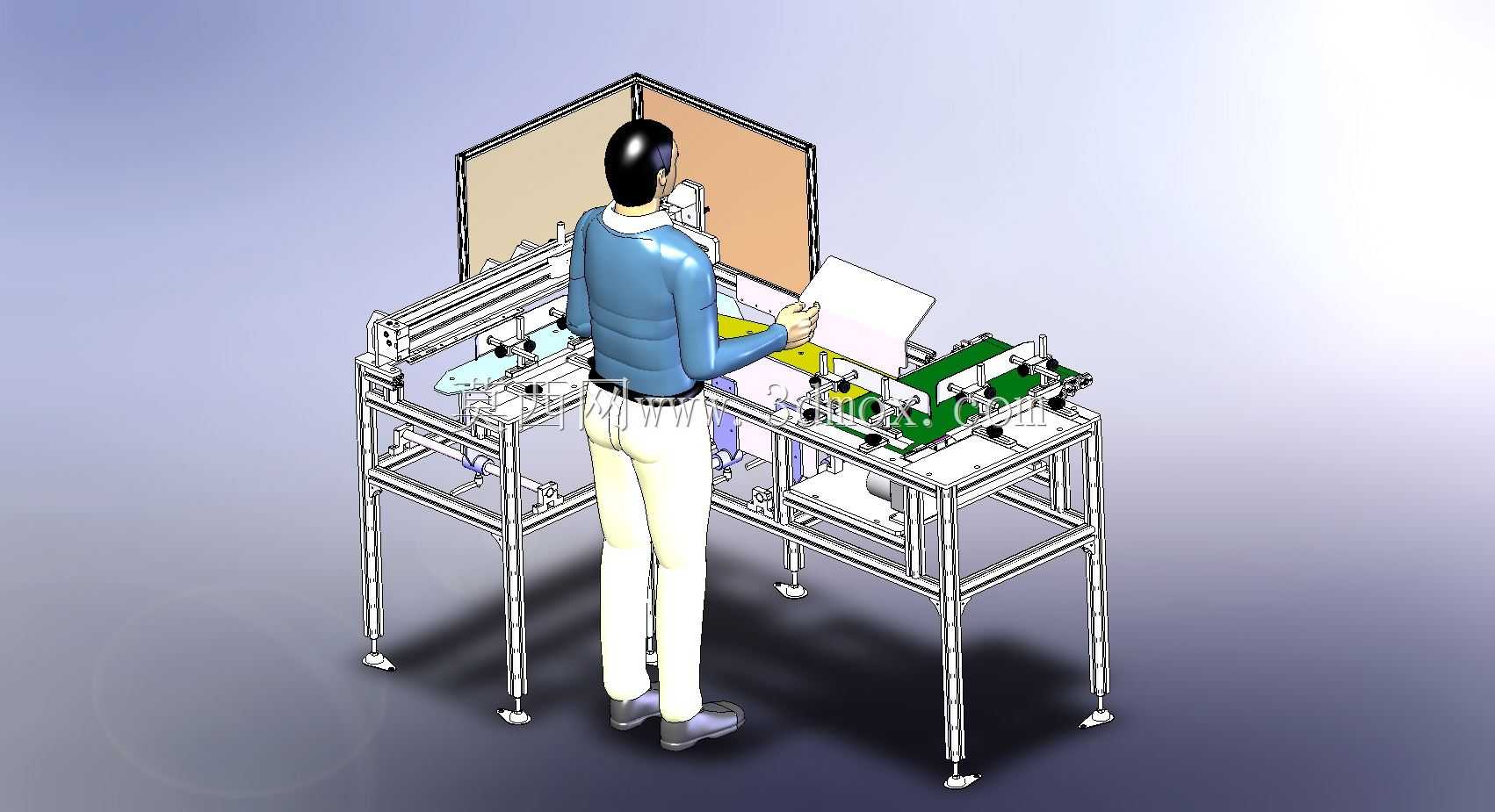

这款半自动过包设备主要面向中小批量包装生产场景，适配食品、日化、小型五金等行业的袋装、盒装产品外包装工序，可替代全人工包装流程中重复的送料、封装动作，降低一线操作人员的重复劳动强度。设备采用铝型材搭建主体机架，底部配置可调脚杯，安装时可根据车间地面平整度调整支脚高度，保证机架台面水平度偏差控制在合理范围内，机架整体占地宽度约1.2米、长度约1.8米，操作侧预留0.6米以上人员站立操作空间即可完成部署，无需额外预埋固定螺栓，可根据产线布局调整摆放位置。设备的输送路径采用L型布局，绿色平皮带作为主输送载体，皮带运行速度可根据操作人员上料节奏调整，适配不同熟练度工人的作业节拍。操作人员站在设备操作侧，可从设备顶部工位完成待包装产品的清点、排列，将产品规整放置在进料端皮带面上，产品随皮带沿L型路径输送至封装工位，左侧的胶带密封机构可自动完成包装膜的搭接、封边动作，待产品输送至出料端时，推送机构会将完成封装的产品平稳推送至后续包装工位或接料台。设计过程中优先考虑了低成本落地需求，未采用复杂的多轴伺服控制系统，动力源采用常规减速电机搭配同步带传动，传动结构简单易维护，日常保养仅需定期检查皮带张紧度、胶带裁切刃口磨损情况即可，无需专业电气人员深度调试。设备的安全防护采用透明亚克力挡板，将传动、封切等存在夹碰风险的机构与操作区域隔离，既不影响操作人员观察设备内部运行状态，也能避免作业过程中衣物、手部误入运动区域造成伤害。进料端设置了可调节的导向挡条，可根据待包装产品的宽度调整挡条间距，适配尺寸在一定范围内的不同规格产品，换型时仅需松动挡条固定旋钮调整位置后锁紧即可，无需更换专用工装配件。胶带安装工位采用快拆式卷轴结构，更换胶带卷时无需额外工具，扳动卷轴锁扣即可取下旧卷更换新卷，大幅减少换料停机时间。设备的操作按钮集中布置在操作侧台面边缘，高度符合人体站立操作的舒适区间，操作人员无需大幅弯腰或抬手即可完成启停、急停操作，长时间作业不易产生疲劳。
