立式管道式粉料除铁磁选设备结构

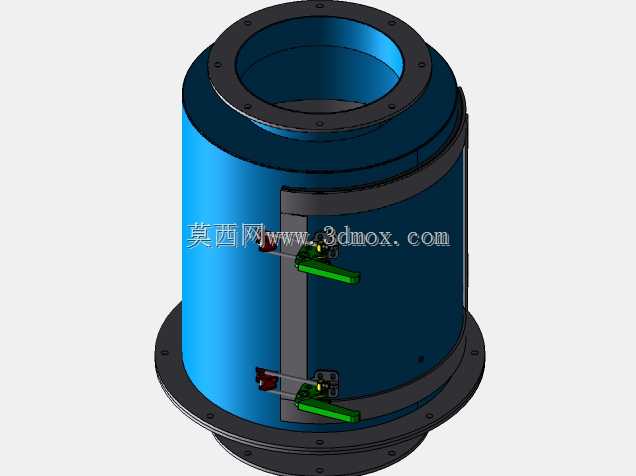

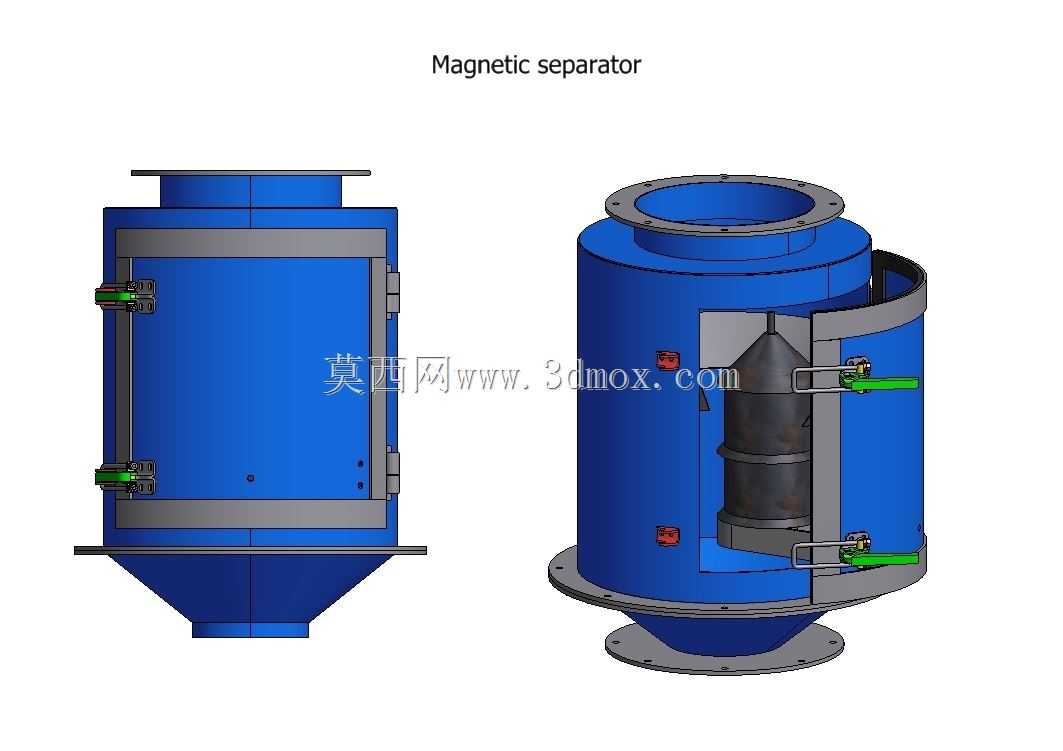

这款磁选设备主要应用在粉体加工、粮食加工、矿物分选、建材原料输送等工况的垂直管道段，串接在重力落料的管路中，依靠内部磁芯的强磁场吸附物料流中混杂的铁磁性杂质，避免后续加工设备被铁屑刮损，同时提升成品物料的纯净度，比如在石英砂加工、面粉生产、陶瓷原料输送环节，都能见到这类结构的应用。从结构设计来看，整体采用立式圆柱筒体结构，上下两端都设置了法兰接口，可直接与上下游的输送管道对接，不需要额外搭建复杂的支撑结构，安装时只需保证筒体垂直，让物料依靠自重从上端口进入，经过磁芯区域后从下端口排出即可。筒体侧面设置了快开式检修门，搭配压紧式锁扣，日常清理吸附的铁杂质时不需要拆解整个管路，打开侧门就能抽出内部磁组完成清理，操作门槛很低。内部的磁芯采用锥斗式导磁结构，能让下落的物料均匀分散流过磁场作用区域，避免出现物料走偏、漏过磁场的分选死角，磁组的磁场覆盖范围刚好对应筒体中部的物料流通截面，保证所有经过的物料都能受到足够的磁场吸力。建模过程中，先绘制上下法兰的轮廓草图，拉伸生成筒体的基础外壁结构，再绘制侧门的安装框、锁扣的装配位，提前预留出门板的转动间隙，避免后续装配出现干涉；之后构建内部的锥状磁芯组件，匹配筒体内径确定磁芯的安装定位尺寸，保证磁芯外壁和筒体内壁之间的物料流通间隙均匀；最后完成快开锁扣、观察口小部件的细节建模，装配完成后检查开合门的转动行程，确认锁扣扣合时的压紧量符合密封要求，上下法兰的螺栓孔位和通用管道法兰的尺寸参数匹配，保证现场安装时能直接对接。设备的安装边界需要注意，筒体上下要预留至少半米的管路拆装空间，侧门开启方向要预留足够的开门操作空间，不能紧贴墙面或者其他设备布置，避免日常清理维护时无法完全打开侧门。
