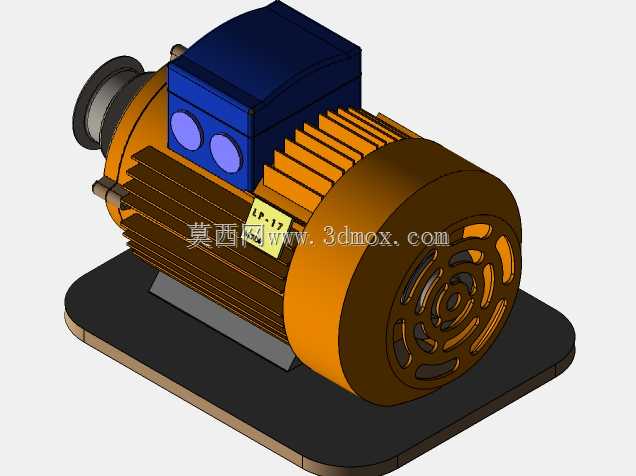

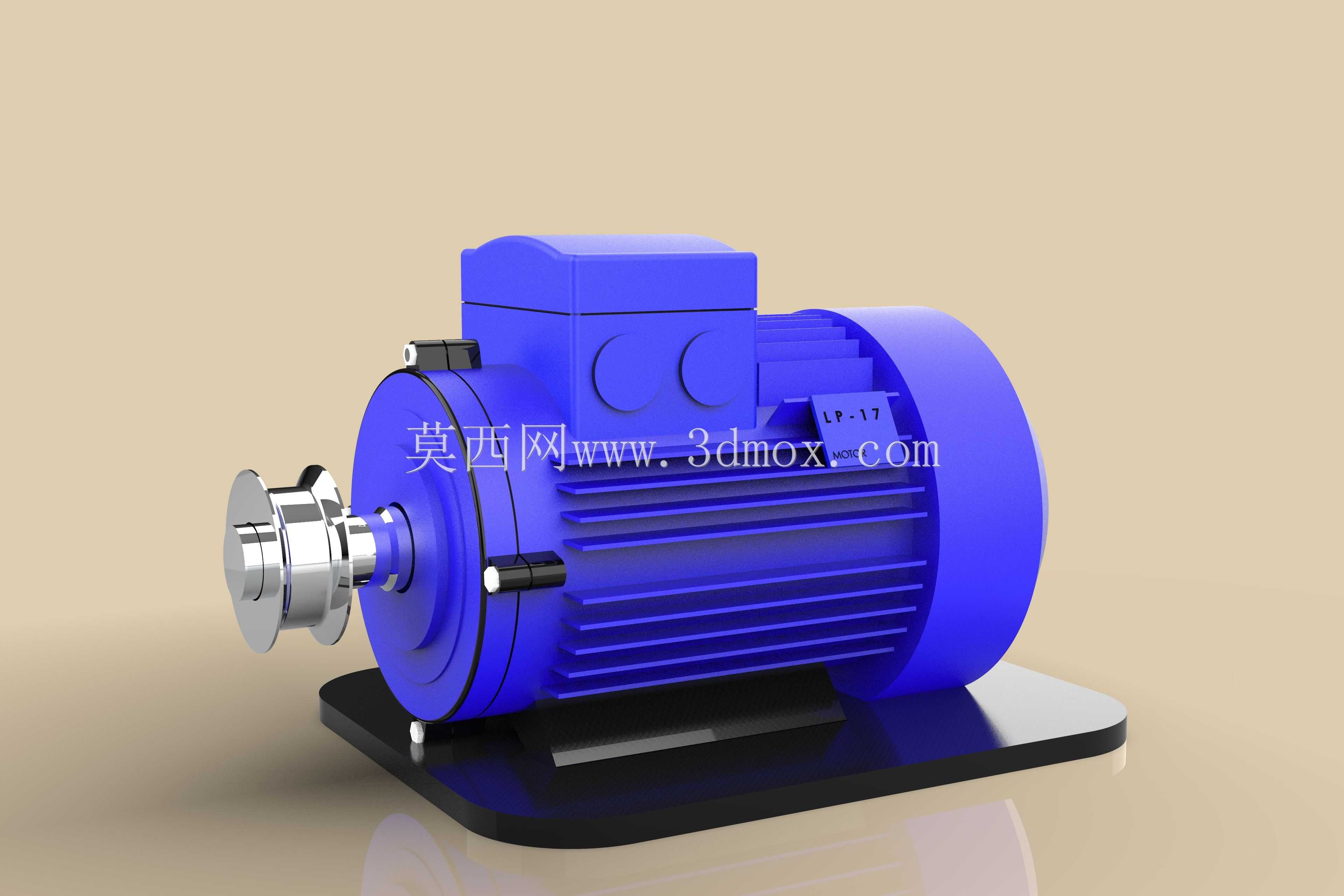

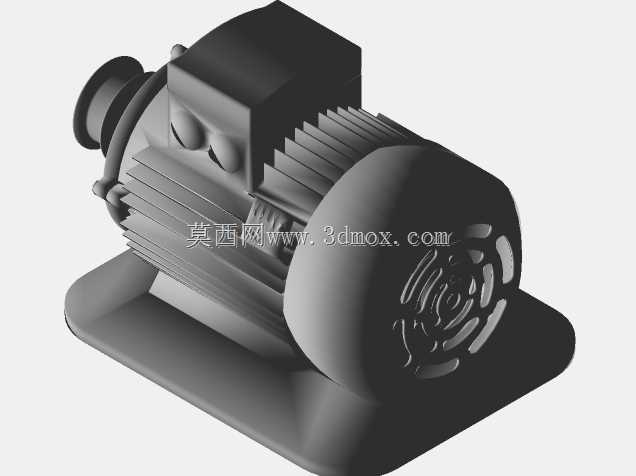

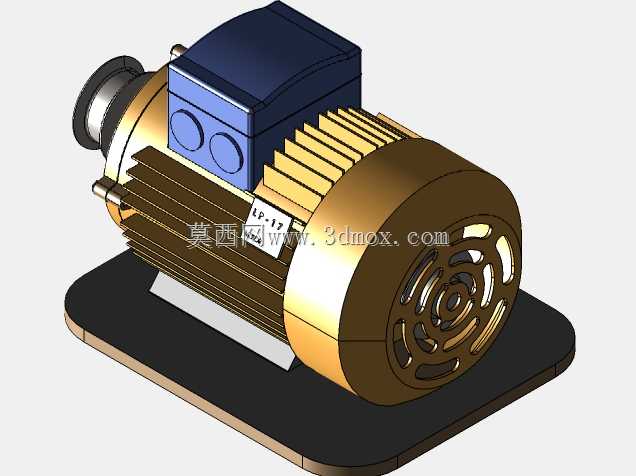

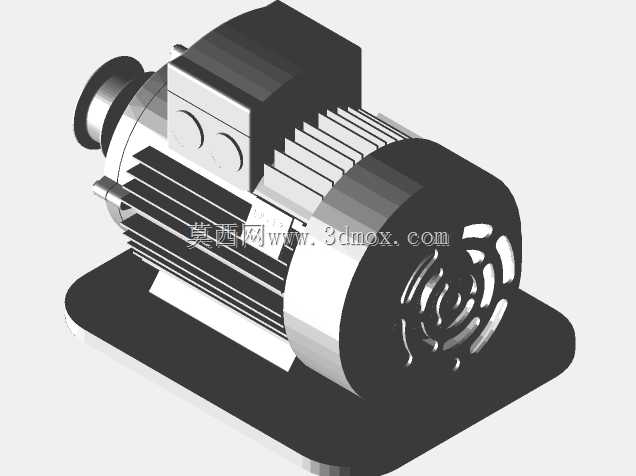

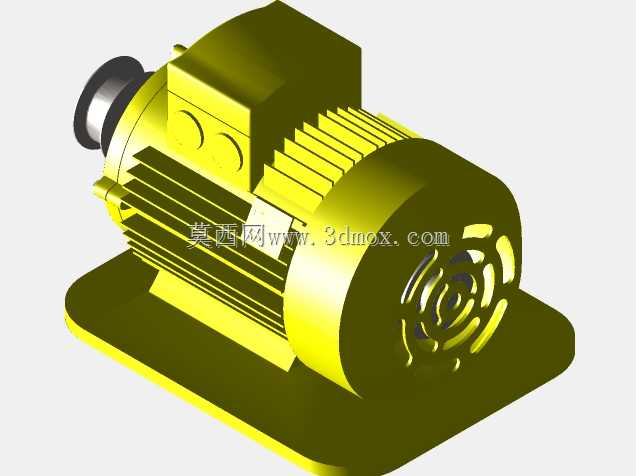

工业用卧式交流异步电动机三维结构

这款卧式交流电动机的三维结构还原，完全贴合工业现场实际选型与装配的需求，建模时优先考虑了设备集成环节的安装边界校验，底座的安装孔位间距、轴伸端的配合尺寸、接线盒的朝向与空间预留都做了1:1的工程化还原，能直接用于生产线设备布局的干涉检查，不用设计人员再反复核对二维图纸的安装尺寸。从实际应用场景来看，这类电机是通用工业传动的核心动力源，覆盖输送带驱动、小型机床主轴进给、风机水泵配套、自动化生产线工位动力输出等绝大多数常规工业场景，不同功率段的同结构机型安装尺寸具备通用性，建模时保留了散热筋的完整结构、端盖的紧固螺栓位置、吊环的安装点位，这些细节都是现场吊装、维护检修时必须考虑的空间要素，比如吊环的位置决定了车间行车吊装时的作业空间预留，散热筋的排布方向直接关联电机运行时的通风散热路径，在做设备整体散热风道设计时可以直接参考该模型的结构做流场仿真前置准备。设计思路上完全遵循工业电机的实际生产工艺，机壳采用的是铸铁机座带轴向散热筋的经典结构，既保证了壳体的结构强度，能承受运行时的振动与径向载荷，又通过散热筋增大了散热面积，适配连续工作制的运行需求；轴伸端采用的是标准圆柱轴伸带键槽的结构，能直接匹配联轴器、带轮、齿轮等不同传动连接件，端盖的轴承室位置做了精准的结构还原，方便设计人员配套选型轴承与密封件，接线盒设置在机壳顶部的位置，兼顾了不同方向进线的布线需求，现场安装时不用额外调整电机朝向就能完成线缆接驳。从安装边界来看，底座的安装平面到轴中心的高度是这类电机的核心安装参数，建模时严格遵循通用工业电机的尺寸规范，底座的四个安装长孔可以适配一定范围内的安装位置偏差，降低现场安装的对位难度；电机整体的外形轮廓没有做冗余的简化，尾部的风罩、风叶结构都完整保留，在做设备整体布局时，能准确预留出尾部的通风空间，避免出现风罩被其他部件遮挡导致散热不良的问题。对于结构设计从业者来说，这个模型可以直接作为通用动力部件导入设备总装，省去了从零开始建模的时间，也能避免自行建模时出现的安装尺寸偏差，在做设备方案评审时，能直观展示电机与周边部件的位置关系，提前排查装配干涉、维护空间不足等常见设计问题；对于设备选型人员来说，模型的外形尺寸、接口位置都和实物一致，可以直接用来做布局方案的验证，不用等拿到实物样品再调整设计，大幅缩短设备开发的前期准备周期。
