小型三轴数控加工设备结构设计方案

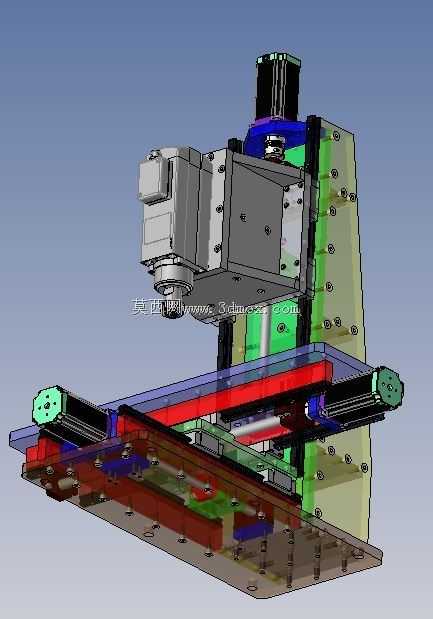

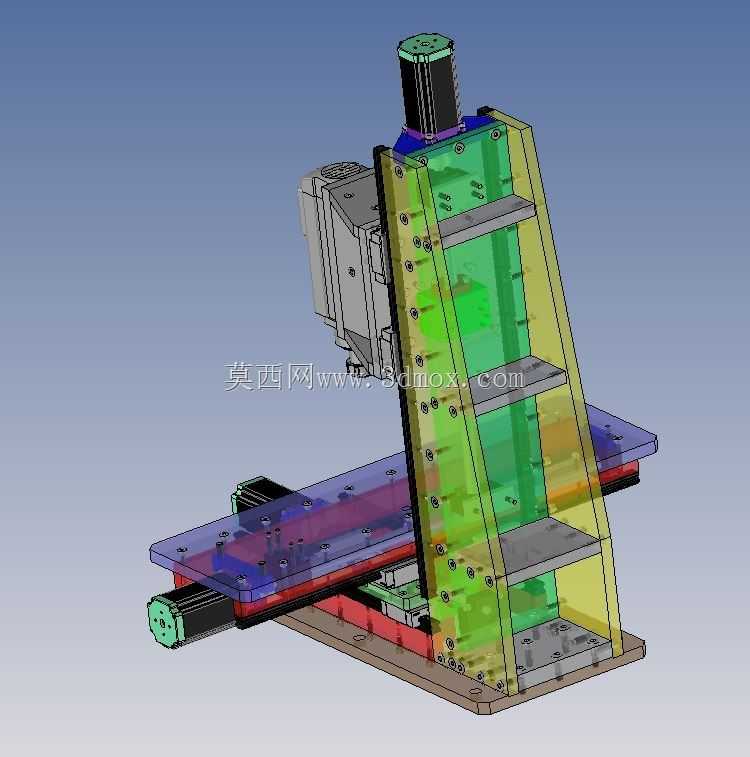

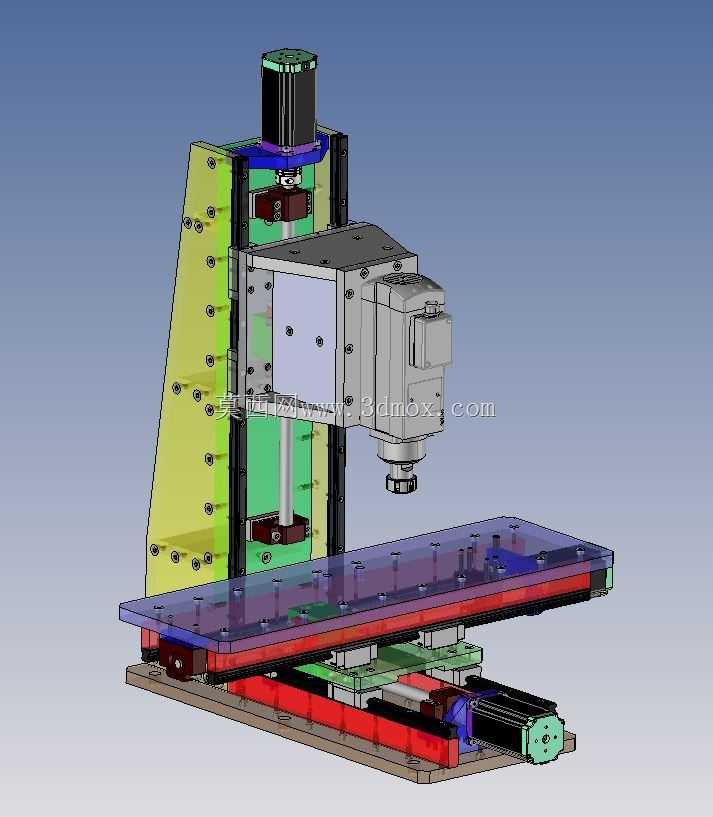

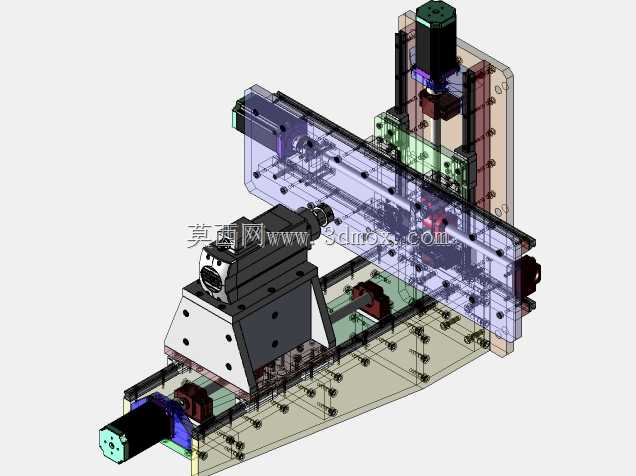

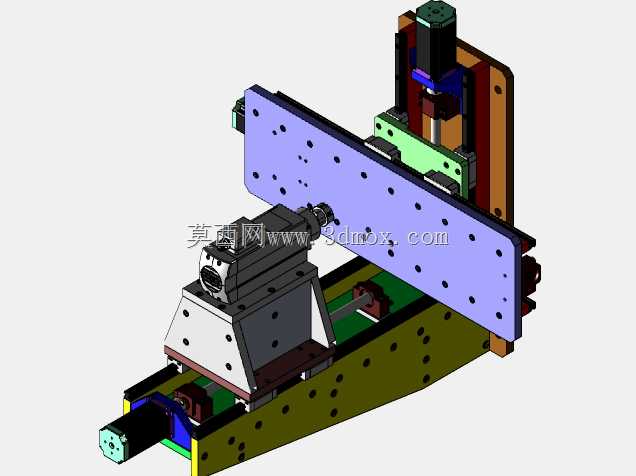

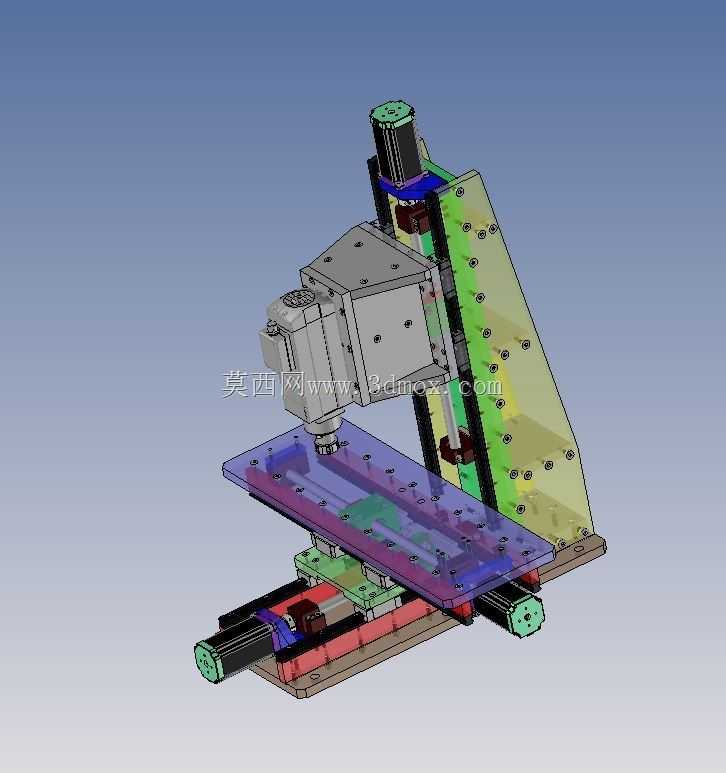

这款小型数控加工结构的设计，最初瞄准的是桌面级精密加工场景，适配小尺寸五金零件、非标定制小构件的铣削、钻孔加工需求，相比常规工业机床，它的占地空间极小，300x180x250的外形边界可以直接安置在常规工作台面上，不需要额外做设备基础浇筑，适合小微加工工坊、教学实训场景、个人创客空间的轻量加工需求，也能嵌入小型自动化产线做定点工位的精密加工单元。从结构布局来看，整体采用立式三轴正交传动架构，Z轴搭载主轴单元做垂直方向进给，X、Y轴分别负责横向与纵向的工件位移，传动路径上选用线性导轨做运动导向，配合丝杠传动副保障进给精度，各轴的驱动端预留了伺服电机安装位，可根据加工精度需求选配不同功率等级的驱动元件。设计过程中优先考虑了结构刚性与运动行程的平衡，底座采用一体化承托结构，对各运动轴形成稳定支撑，避免高速进给过程中出现结构震颤，各轴的行程限位位置做了硬限位与传感器安装位预留，方便后期加装电气限位组件，防止运动超程损坏传动部件。主轴安装座设计了可调节的同轴度校准结构，装配时可以微调主轴与工作台面的垂直度，降低装配难度，同时预留了刀具装夹的标准接口，适配常规的ER系列夹头，可以装夹不同直径的铣刀、钻头等加工刀具。工作台面预留了标准T型槽安装位，方便装夹小型平口钳、定制工装夹具，满足不同形状工件的固定需求。整体结构的走线空间做了内置式设计，传动线缆、传感器线路可以沿着结构内部的走线槽排布，避免外露线缆在设备运动过程中出现剐蹭、缠绕问题。部分通用连接结构参考了成熟的传动连接方案，在保障结构可靠性的前提下，减少了非标定制零件的数量，降低后期加工与维护的成本，各运动副的润滑点位都做了外置注油口设计，日常维护时不需要拆解设备外壳即可完成润滑保养。设备的各安装基准面都设计了统一的加工基准，在零件加工阶段可以一次装夹完成关键基准面加工，减少装配时的累计误差，保障整体运动精度。
