Reyco四弹簧60K型拖车悬架结构

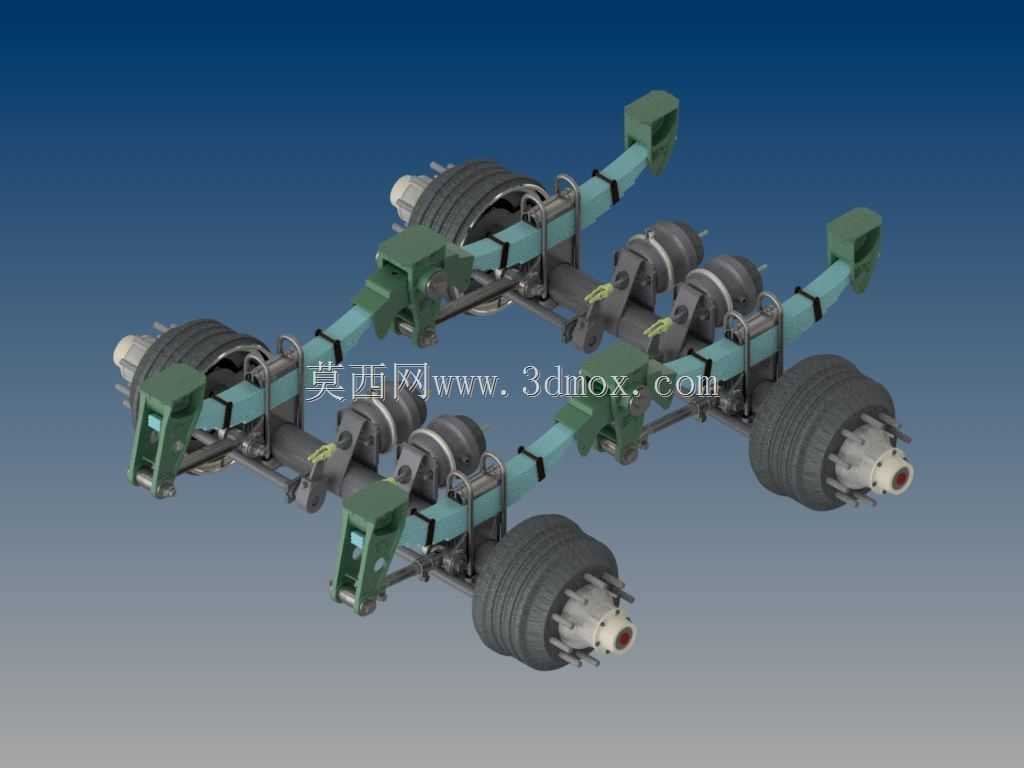

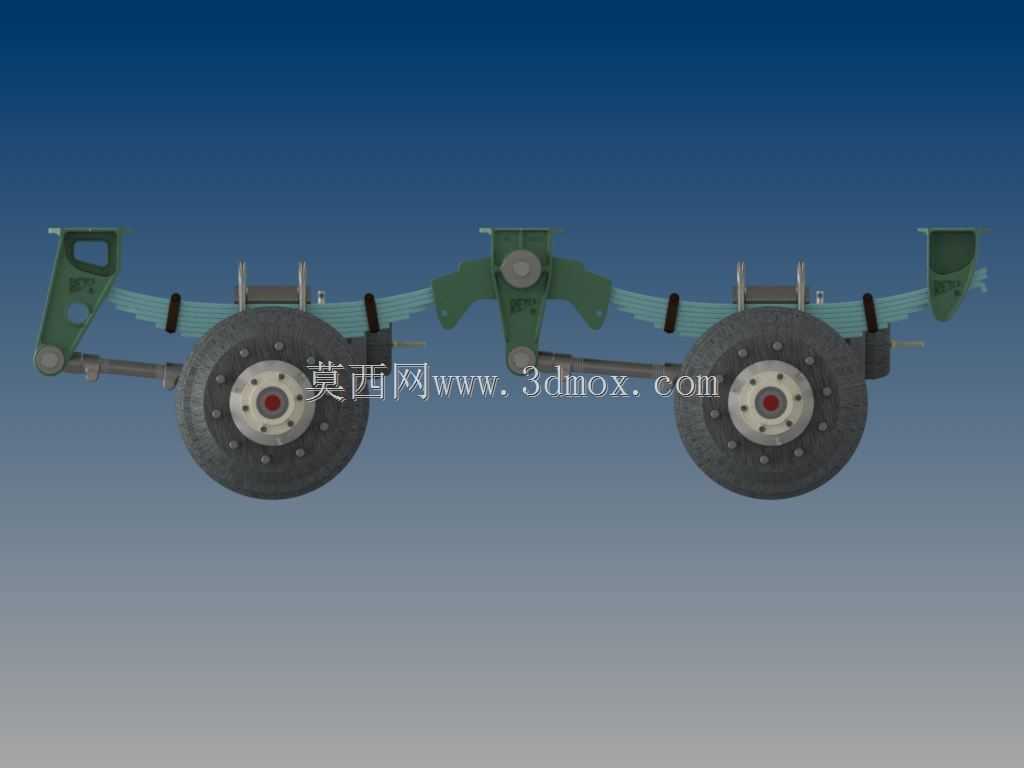

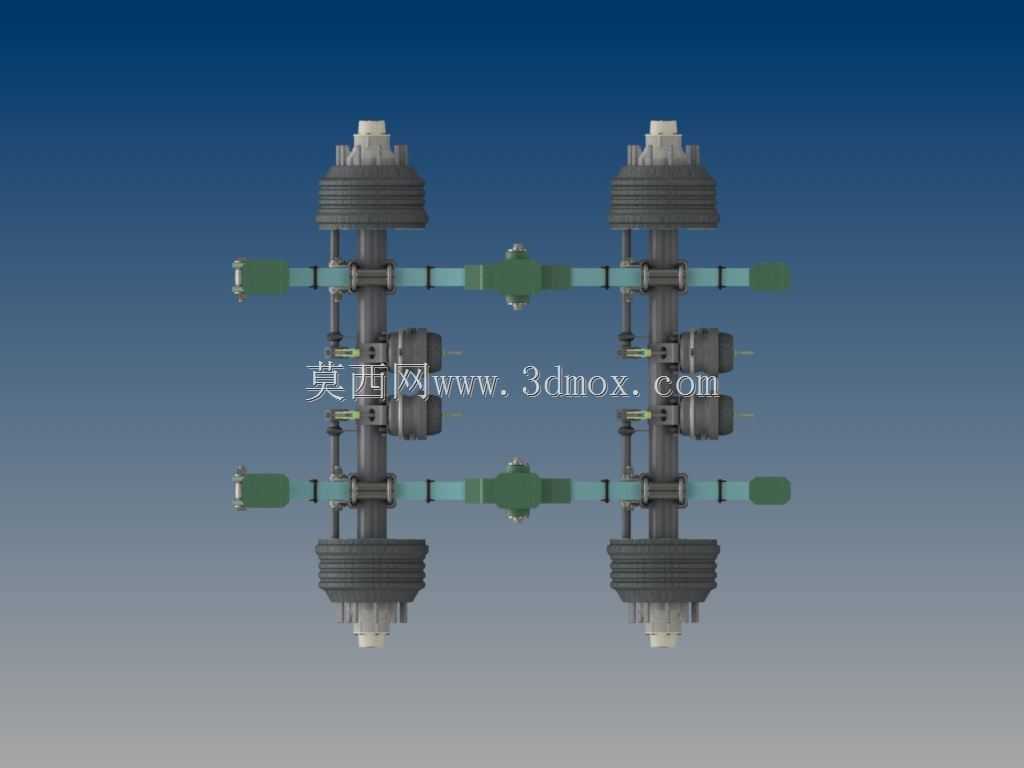

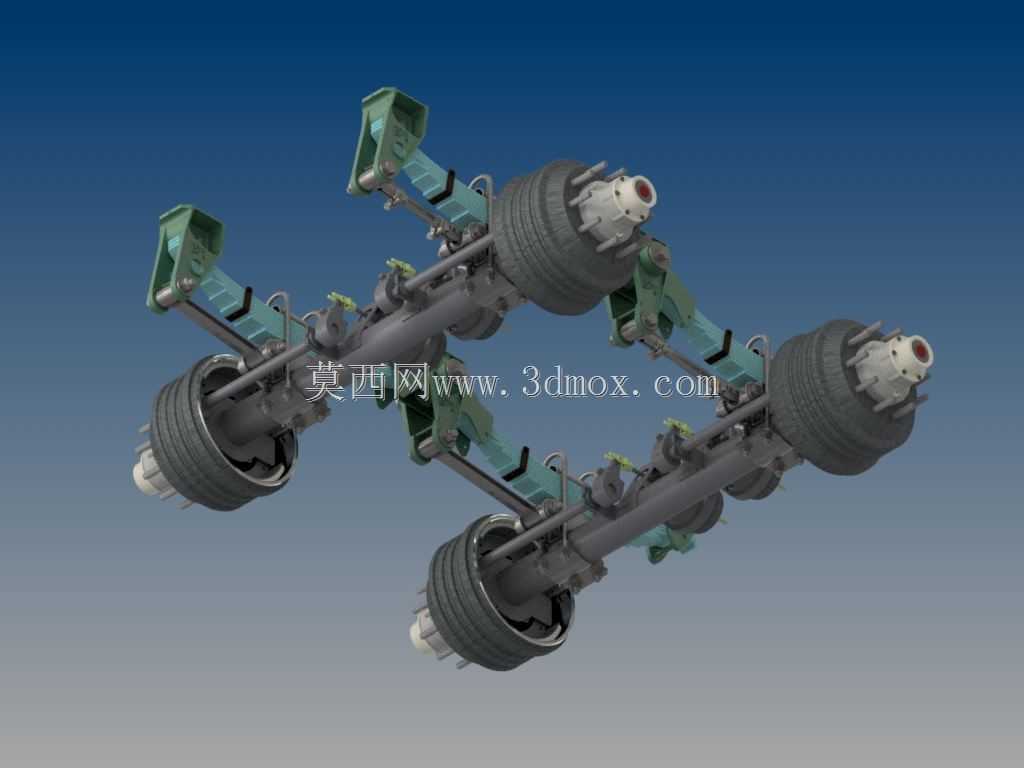

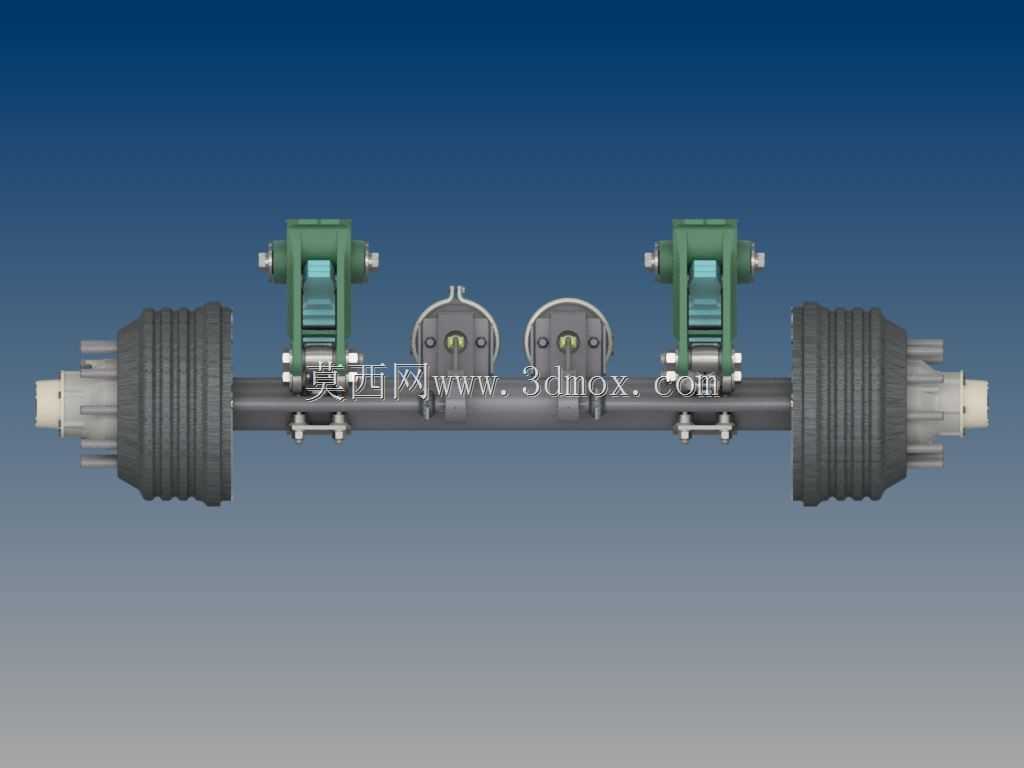

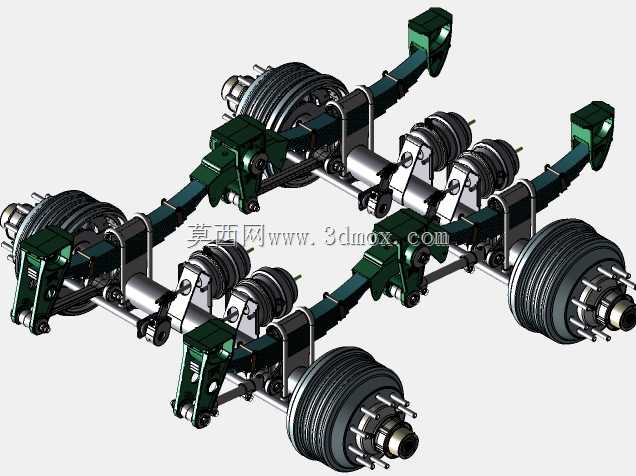

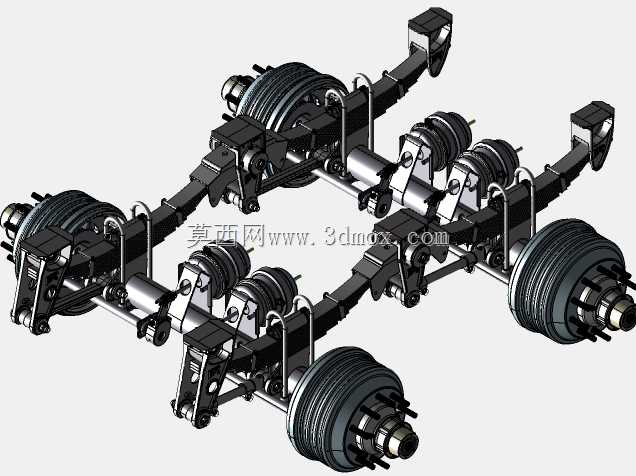

该结构为重型拖挂类车辆配套的两轴悬架总成，核心承载能力适配60K级载荷工况，常见于多轴重载货运挂车、特种作业拖挂设备的底盘行走系统中，承担车架与车桥之间的载荷传递、路面冲击缓冲、行驶姿态保持的核心作用。从结构布局来看，整套悬架采用对称式双轴排布，每根车桥对应四组钢板弹簧作为弹性承载元件，弹簧两端通过吊耳结构与车架侧的安装支架铰接，既保证弹簧受力时的伸缩自由度，又能限制车桥的横向与纵向窜动，匹配重型车辆行驶过程中的大载荷冲击工况。设计过程中优先考虑了重载工况下的受力均匀性，钢板弹簧的弧高、片数排布均经过载荷匹配，空载时弹簧刚度适中避免行驶颠簸，满载时弹簧变形量处于线性区间，不会出现刚度陡增导致的底盘冲击。车桥与弹簧的连接位置采用抱箍式固定结构，安装时可根据不同车架宽度调整横向安装位置，适配多种宽度规格的挂车车架，安装支架上预留的螺栓孔位符合主流重载挂车的底盘安装孔距标准，无需额外改制车架即可完成装配。整套悬架的安装边界充分考虑了底盘布置的兼容性，制动气室、轮毂总成的安装位与车桥本体集成设计，预留了制动管路、ABS传感器线束的走线空间，避免后续底盘装配时出现部件干涉。日常使用场景中，这类悬架多用于总质量较大的货运挂车，在非铺装路面行驶时，多片钢板弹簧的形变可以吸收大部分路面传来的竖向冲击，减少车架受到的交变载荷，延长底盘整体使用寿命；转向或变道时，弹簧与支架的铰接结构可提供足够的侧向支撑力，减少车桥侧倾幅度，保证重载行驶的稳定性。建模过程中还原了所有关键连接副的装配关系，包括弹簧销、吊耳衬套、U型固定螺栓的细节结构，可直接用于底盘总装的干涉检查、悬架运动行程校核，也可作为同类型悬架产品改型设计的参考基础，帮助设计人员快速完成结构匹配与安装位置确认，减少重复建模的工作量。
