KSB单级端吸离心泵结构三维造型

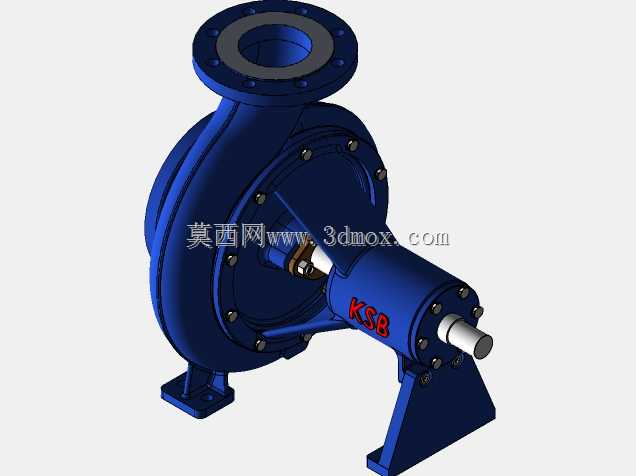

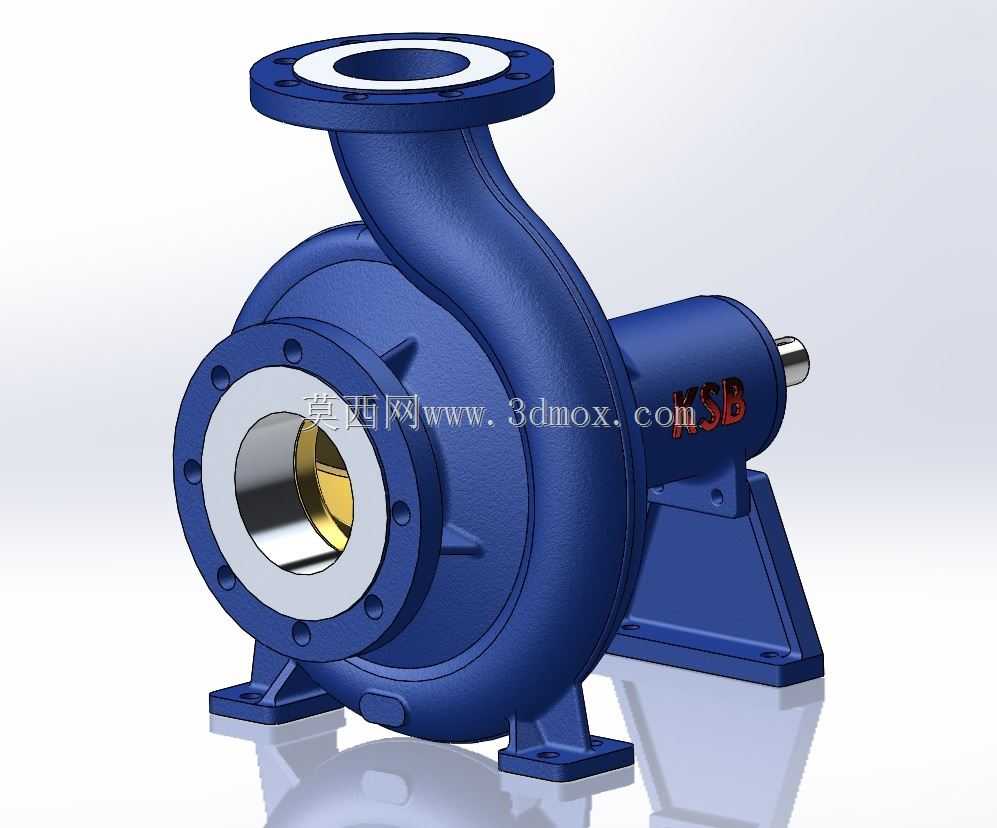

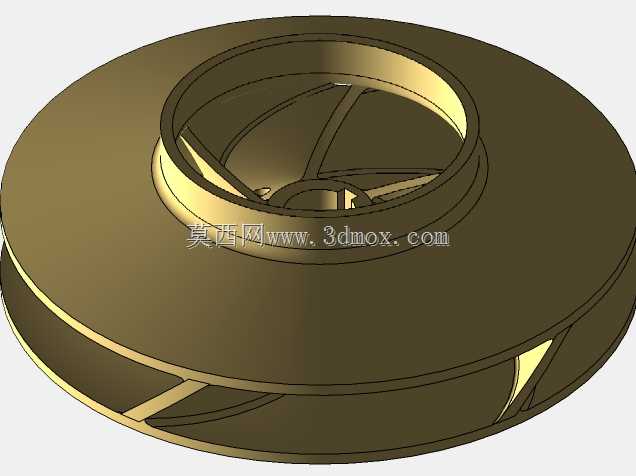

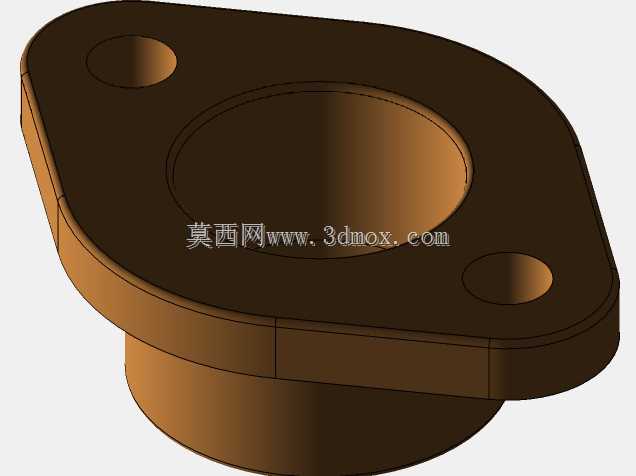

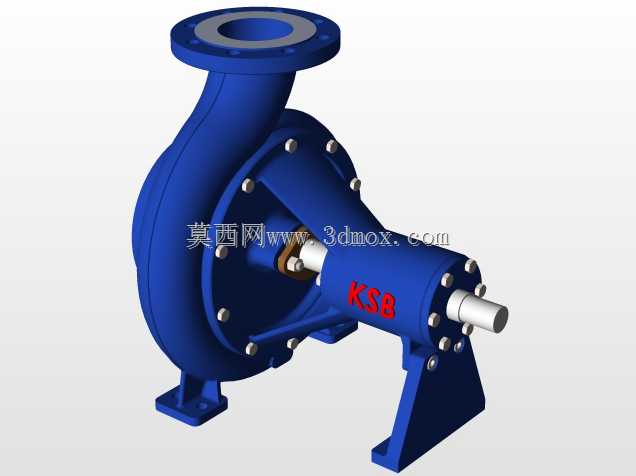

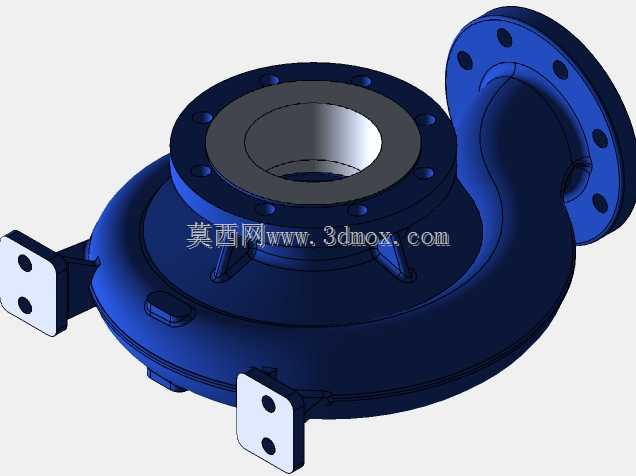

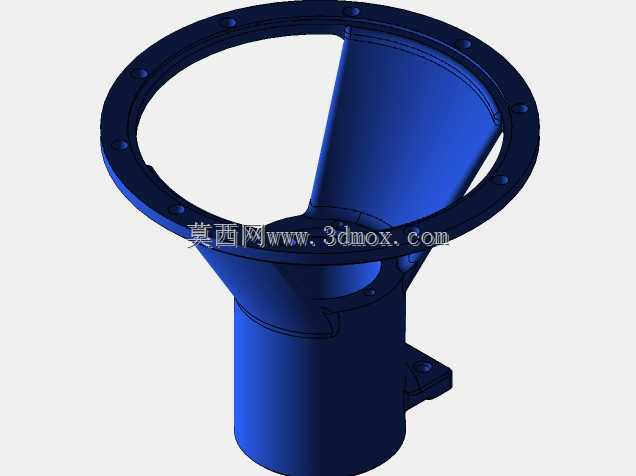

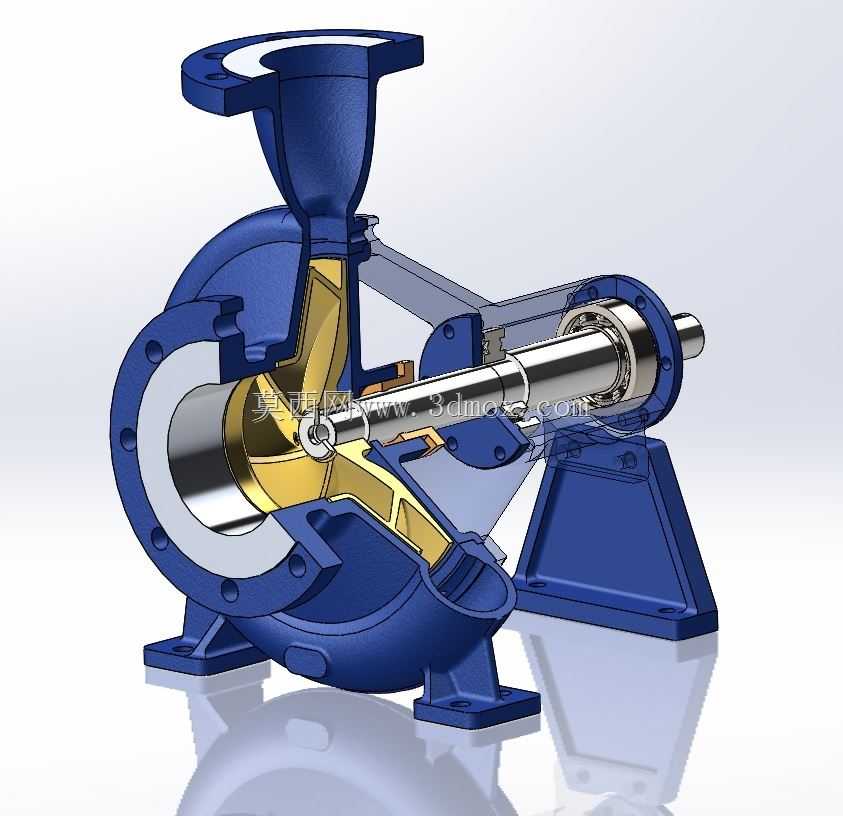

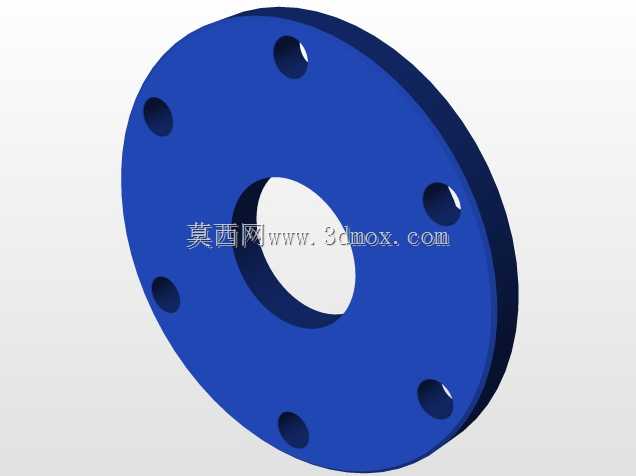

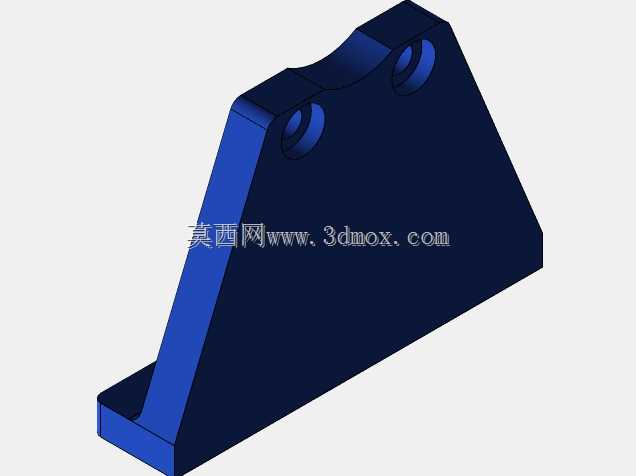

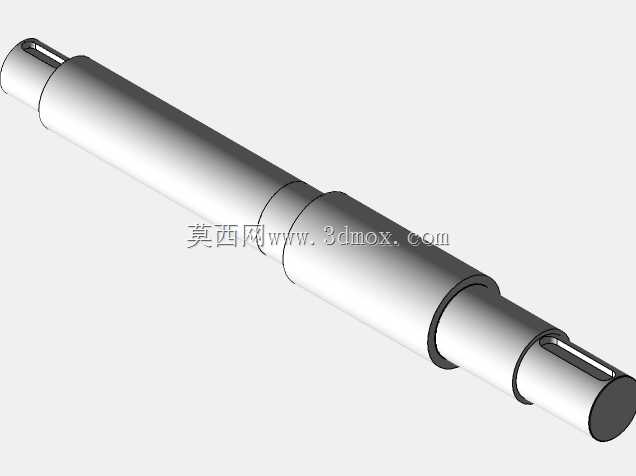

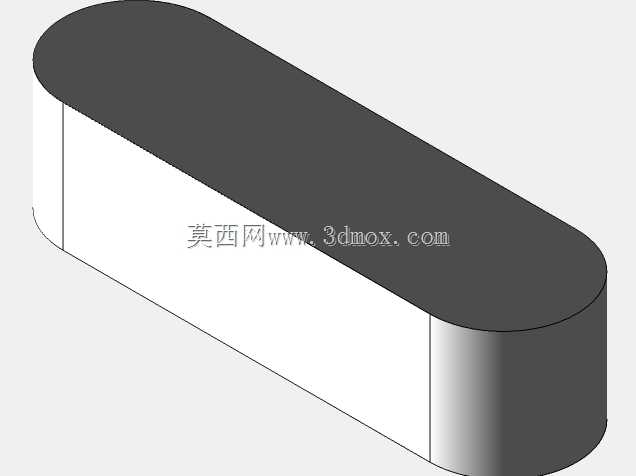

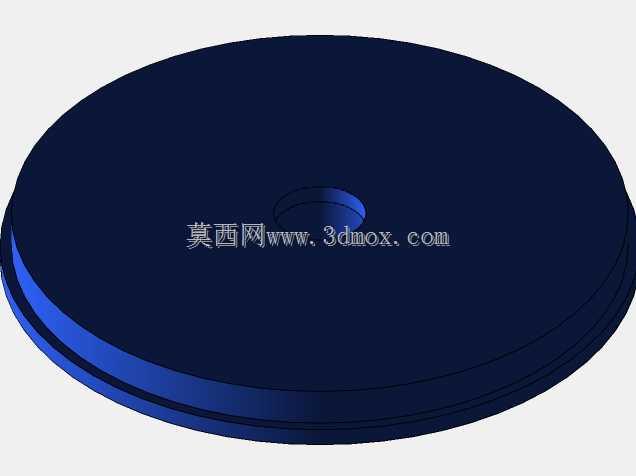

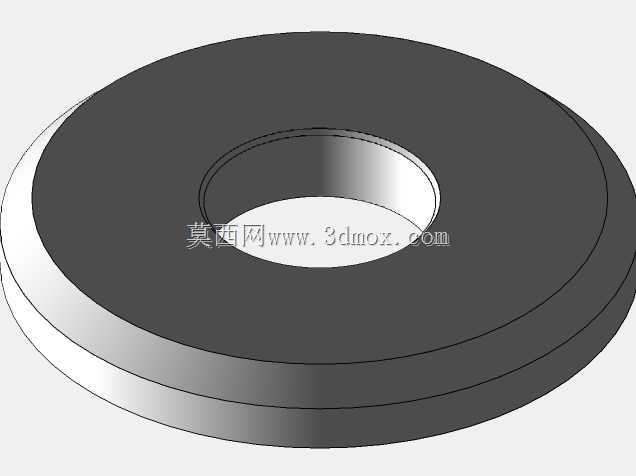

这款离心泵的三维造型还原了单级端吸离心泵的典型结构，在市政供水、暖通循环、工业流体输送、冷却水系统等场景中，这类泵是核心的流体增压输送设备，主要承担清水、低腐蚀性介质的加压输送任务，适配民用建筑供水、工厂工艺循环、暖通空调水系统等多种工况。从结构设计来看，泵体采用后开门式结构设计，无需拆卸进出口管路即可完成叶轮、机械密封的检修维护，这一设计思路充分考虑了现场运维的便利性，能大幅缩短设备故障停机的检修时长。泵壳为蜗壳式流道设计，建模时还原了蜗壳断面从隔舌位置到出口法兰逐渐扩大的流道形态，这种结构可以将叶轮甩出的高速流体的动能平稳转化为压力能，降低流道内的水力损失，提升泵的运行效率。进出口法兰采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面尺寸都符合对应通径的管路连接标准，进出口方向为端进顶出，这种布置方式能让管路排布更顺畅，减少管路弯头带来的阻力损失，同时也方便现场管路的对接安装。泵脚与泵体采用一体化铸造的结构形式，两个支撑脚分布在泵体下方两侧，安装时通过地脚螺栓与混凝土基础或者钢制机座固定，支撑脚的安装面做了平面度要求的结构还原，能保证泵运行时的支撑稳定性，降低运行振动。轴封部位预留了机械密封的安装腔体，同时也兼容填料密封的改装空间，适配不同输送介质、不同压力等级的密封需求。轴承部件布置在泵轴的支撑端，建模时还原了轴承压盖、轴承箱体的连接结构，能承受叶轮运行时产生的径向力与残余轴向力，保证泵轴运行的同轴度与稳定性。泵轴的伸出端为标准圆柱轴伸，配套标准键槽，可直接适配标准规格的联轴器与驱动电机连接，安装时只需保证泵轴与电机轴的同轴度偏差在允许范围内，即可完成传动对接。整体建模时对各部件的安装边界做了精准还原，包括叶轮与泵壳的口环间隙、密封腔的轴向尺寸、轴承的安装定位台阶，这些细节都能直接用于后续的工程出图、虚拟装配校验、运维拆装模拟，也能作为同类型泵产品结构优化、选型比对的参考依据，帮助设计人员快速掌握端吸离心泵的结构组成与装配逻辑，在做泵站布置、管路设计时也能直接参考模型的外形尺寸预留安装与检修空间。
