激光雕刻切割机用旋转夹持工装结构

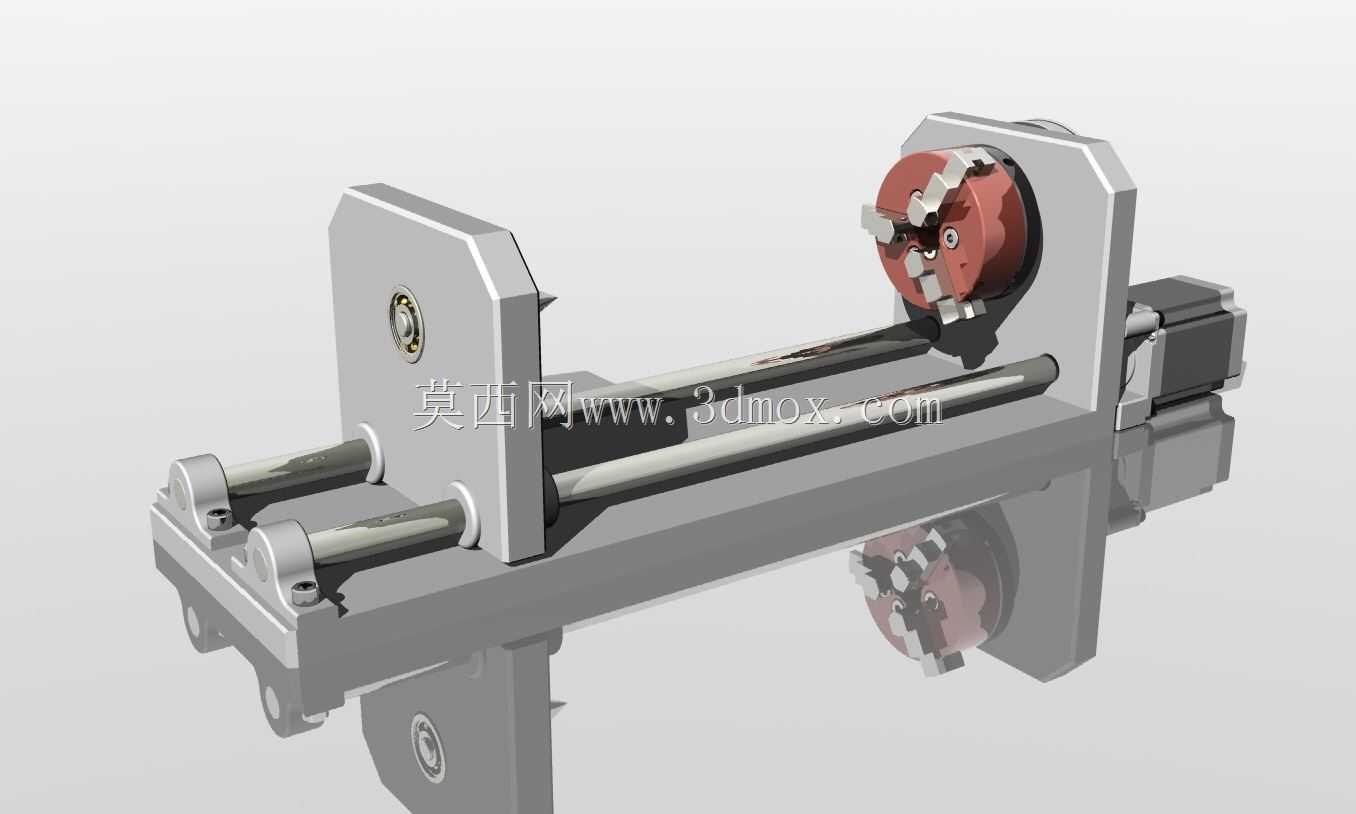

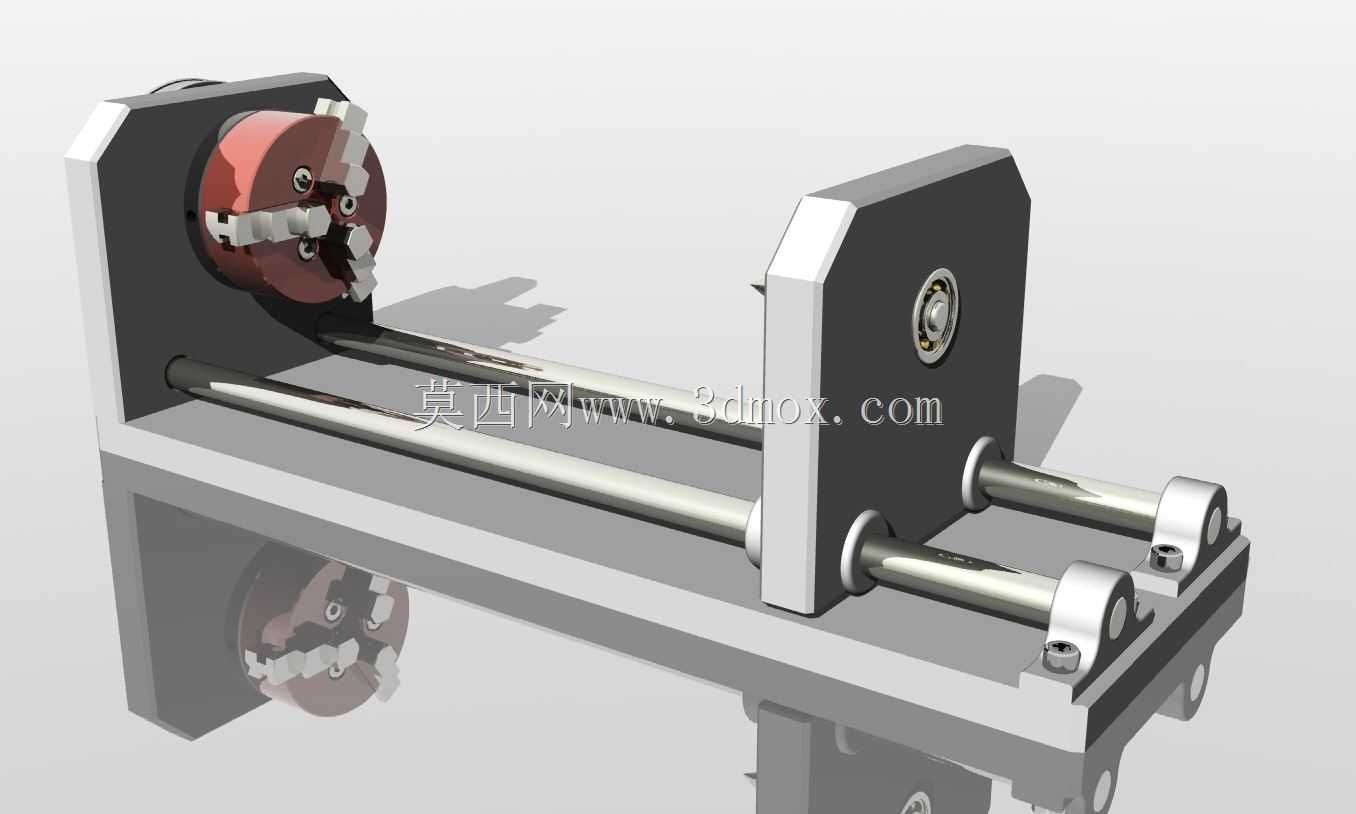

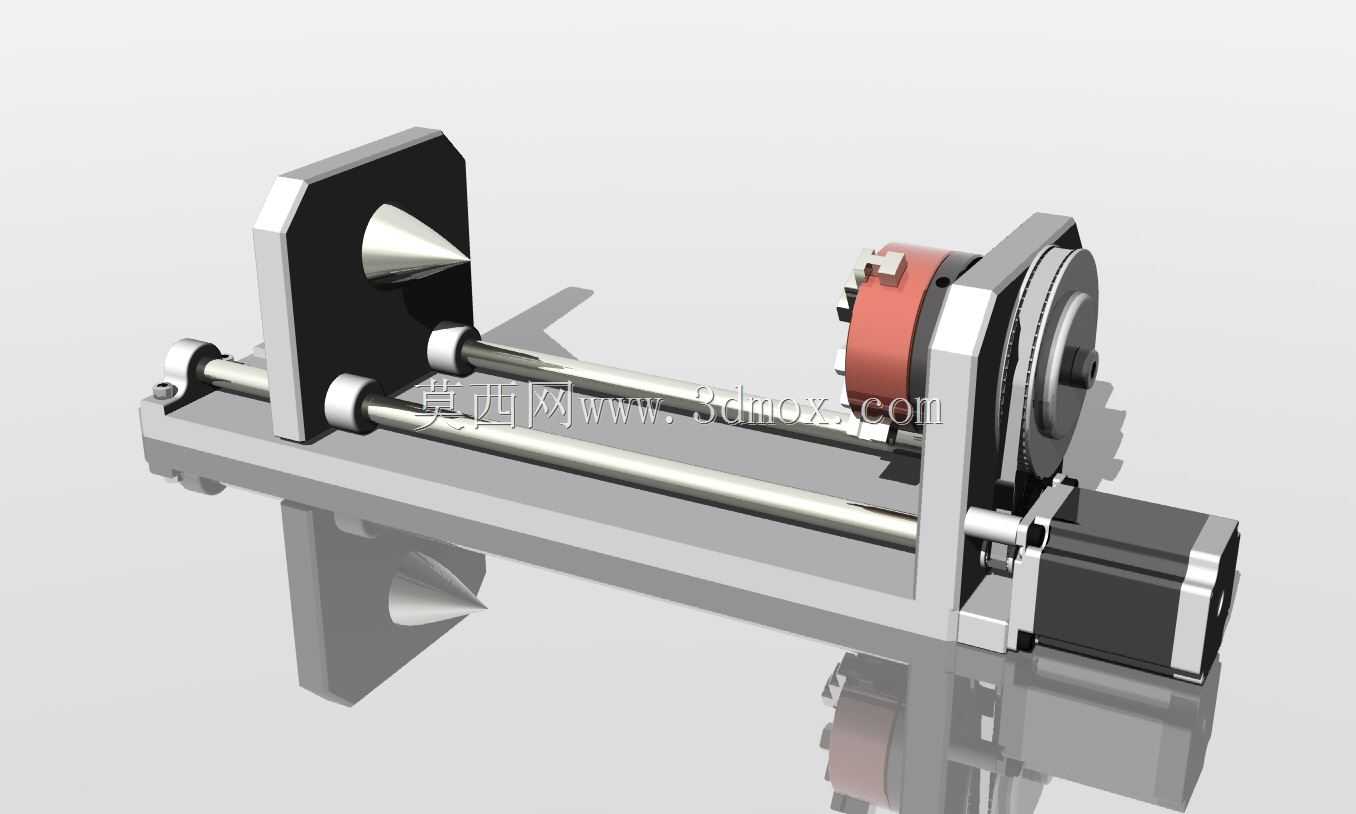

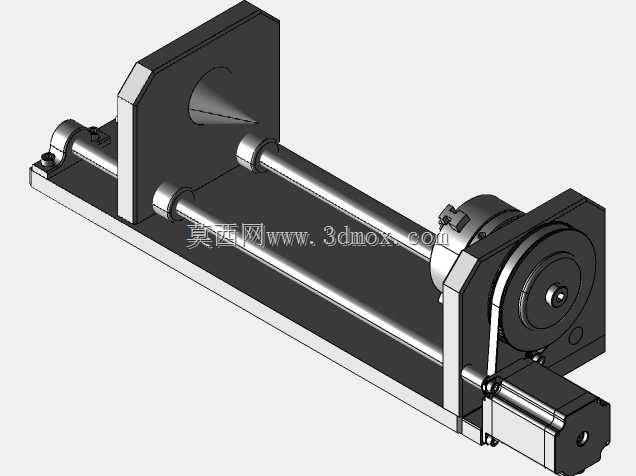

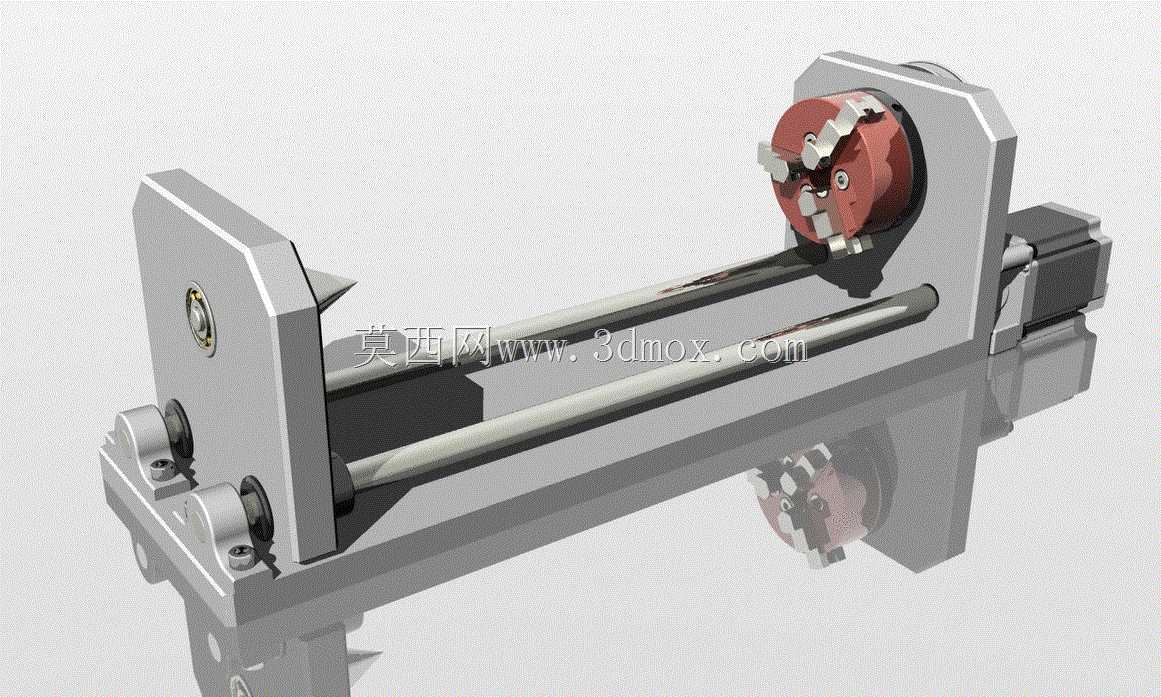

该旋转夹持结构主要配套CO2激光雕刻、切割类设备使用，解决常规平面加工无法完成的柱面、曲面工件回转加工需求，在竹木工艺品圆柱刻字、金属管件表面标刻、亚克力圆管图案切割等场景中广泛应用，可将原本仅能做平面进给的激光加工路径拓展为三轴联动的回转加工路径，覆盖更多异形工件的加工需求。结构整体采用卧式双端支撑布局，一端为三爪自定心卡盘作为主动回转端，内置传动结构与设备驱动端对接，可带动装夹工件做定速回转或角度分度动作，三爪卡盘的夹持行程可适配一定直径范围内的圆形工件，装夹时可自动定心，减少人工找正的辅助时间，卡盘端的支撑座采用加厚板材加工，保证回转过程的刚性，避免高速回转时出现抖动影响加工精度。另一端为可滑动的尾座顶紧结构，尾座可沿两根平行的直线光轴做轴向滑动，适配不同长度的工件装夹需求，滑动到位后可通过侧面的锁紧结构固定位置，尾座顶端配置回转顶尖，顶紧工件端面中心孔，与主动端卡盘形成双点支撑，大幅降低长轴类工件装夹后的悬臂挠度，避免加工过程中工件受激光头吹拂或自身重力出现形变。两根平行光轴作为尾座滑动的导向基准，两端分别固定在两侧的支撑立板上，光轴与安装座的配合处配置带座轴承，既保证尾座滑动的顺畅度，也为整体框架提供足够的结构强度，底部的安装底板预留了与设备工作台对接的安装孔位，可直接固定在常规激光设备的工作台面上，不需要额外改造设备原有结构。设计过程中优先考虑了装夹的通用性与调整便捷性，主动端卡盘的中心高与尾座顶尖中心高保持严格同轴，装配时通过配磨支撑座安装面保证同轴度公差控制在合理范围内，避免工件装夹后出现偏心回转的问题；尾座的滑动阻尼经过适配调整，既可以手动轻松推动调整位置，锁紧后也不会出现轴向窜动；整体结构的外露部件均做了发黑或阳极氧化处理，减少激光加工过程中产生的烟尘附着对结构滑动、回转精度的影响，日常维护仅需要定期给光轴、轴承位置加注润滑脂即可，不需要复杂的拆解保养。从安装边界来看，整体结构的轴向长度可覆盖常规小功率激光设备的工作台幅面，宽度方向不占用过多工作台平面空间，安装后不会干涉激光头原有的X、Y向进给行程，驱动端的对接接口可适配多数常规激光设备的旋转轴驱动输出，不需要额外定制转接件，对于设备升级改造的用户来说，可直接替换原有老旧旋转工装，或加装在无回转功能的设备上拓展加工能力。
