铝型材框架桌面型数控雕刻加工设备结构

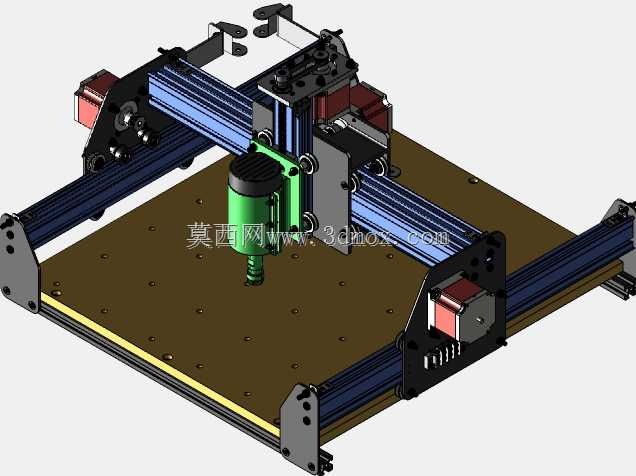

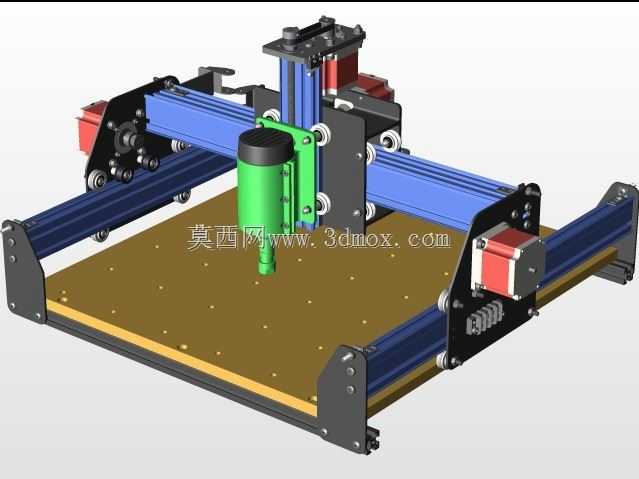

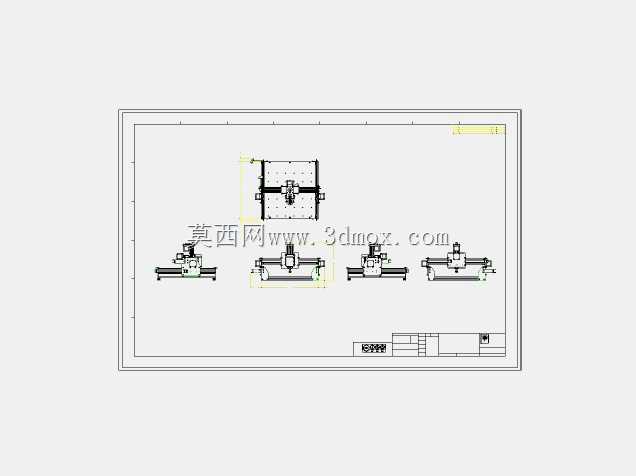

这款桌面式数控加工设备的结构设计，核心面向小型加工场景的轻量化切削需求，适配个人工坊、教学实训、小批量打样等场景下的软金属、塑料、木材、亚克力等材质的平面铣削、轮廓雕刻、钻孔作业。整机采用欧标铝型材作为主体框架搭建基础，型材槽道直接作为直线运动的导轨安装基准，省去了额外的安装底板加工工序，既压缩了整体装配的零件数量，也能让使用者根据实际加工需求灵活调整机架的跨距尺寸，适配不同幅面的加工台面。

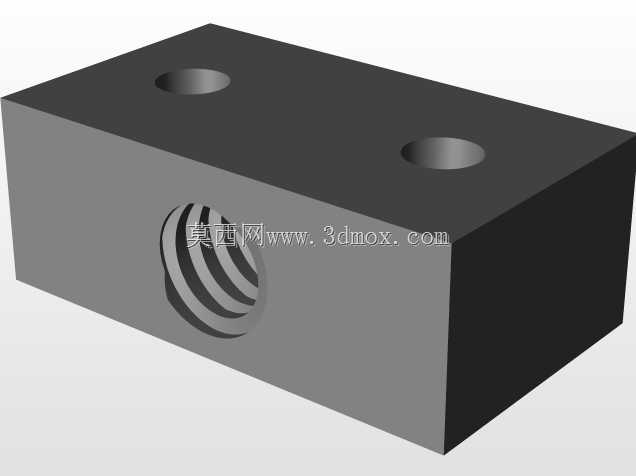

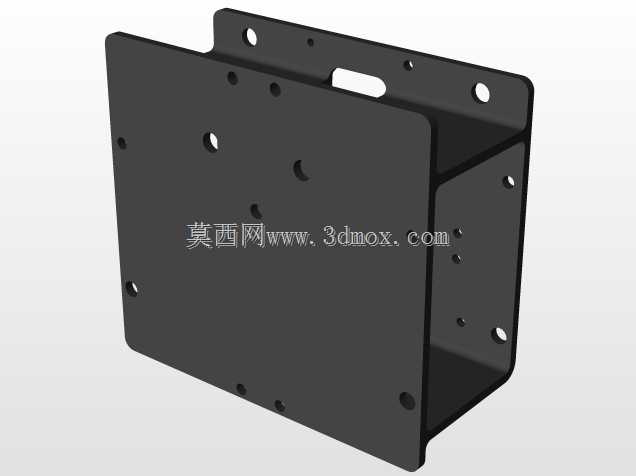

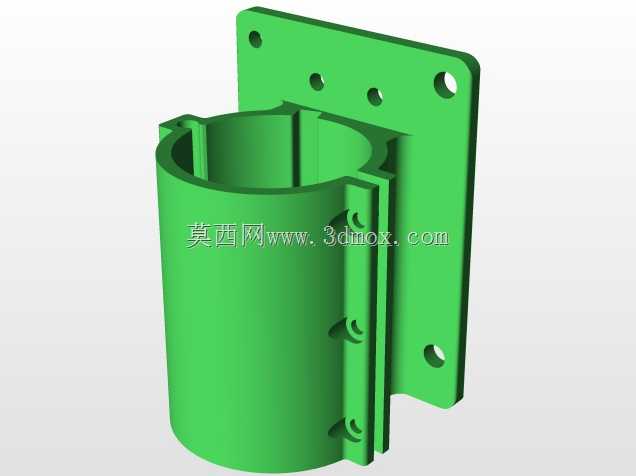

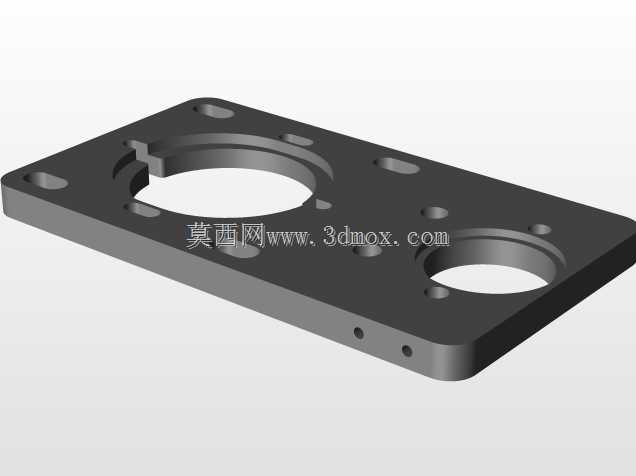

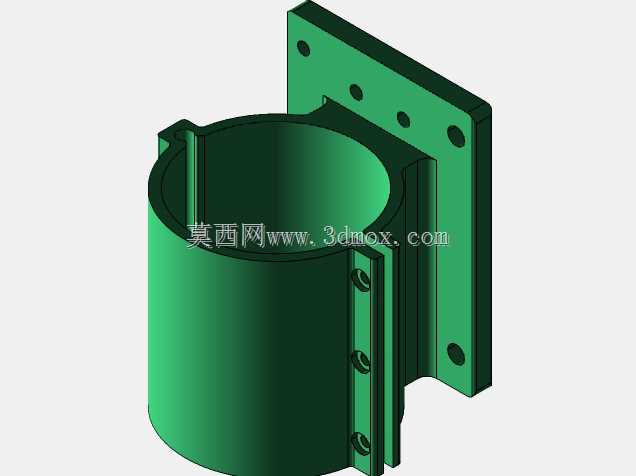

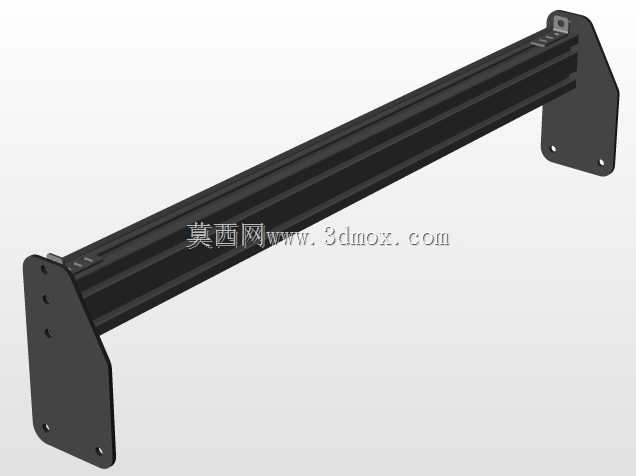

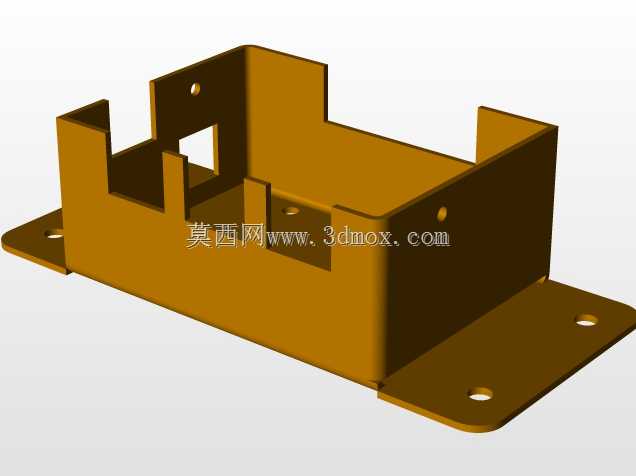

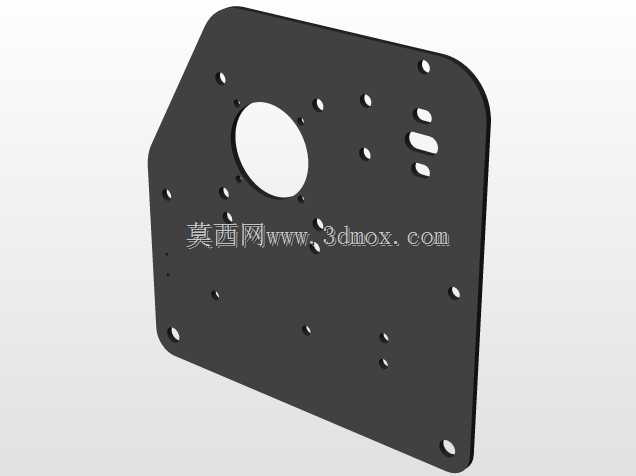

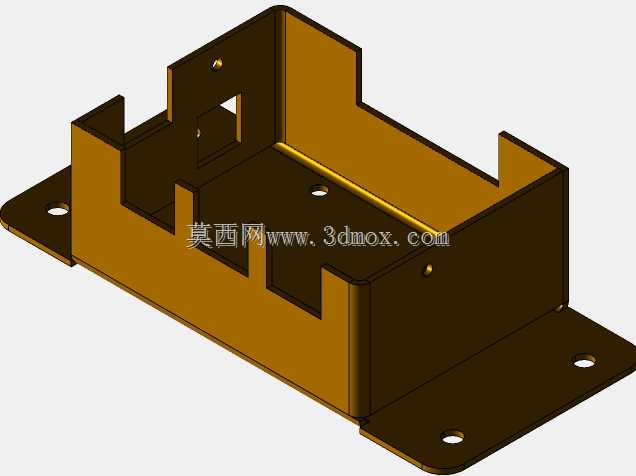

运动结构上采用经典的笛卡尔三轴传动布局，X轴双梁横跨固定在Y轴的两个移动滑座上，平衡了横梁移动过程中的受力偏差，避免单悬臂结构带来的伸出端挠度问题；Z轴滑台通过连接板挂载在X轴的移动滑块上，主轴安装座预留了标准的装夹孔径，可适配不同功率的风冷高速主轴，满足不同切削负载的使用需求。各轴的传动端采用步进电机直连丝杠的传动方案，传动间隙控制在常规小型加工设备的允许范围内，能保证0.1mm级别的重复定位精度，满足常规雕刻、铣削作业的精度要求。

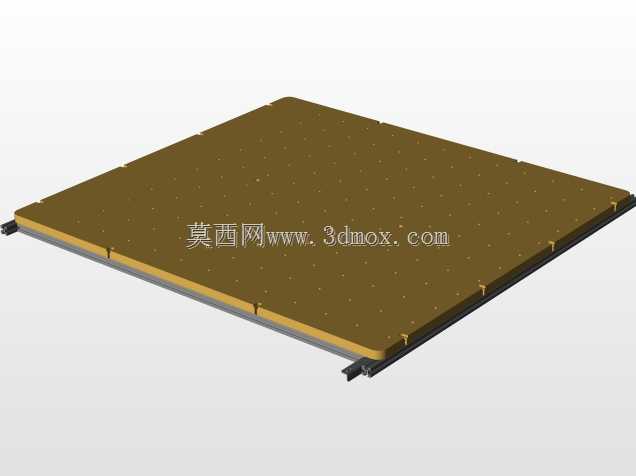

台面采用带定位孔阵列的绝缘电木板作为加工承载面，孔阵可配合压板、夹具快速固定待加工工件，台面边缘预留了集尘槽的安装位置，可外接小型集尘设备收集加工过程中产生的切屑，避免切屑堆积在导轨、丝杠传动副上加剧运动件的磨损。整机的安装边界控制在桌面级设备的合理范围内，不需要额外做设备基础固定，放置在常规承重工作台面上即可开展加工作业，设备底部预留了可调脚杯的安装位，可快速调平台面，避免放置面不平整带来的加工面倾斜问题。

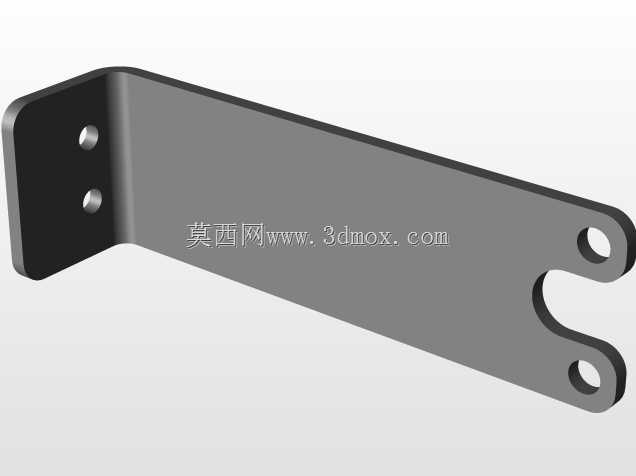

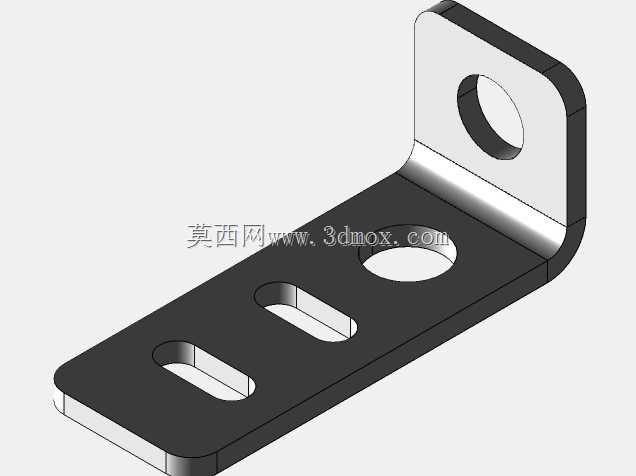

设计过程中针对非工业场景的使用条件做了适配优化，所有运动副的润滑点都做了外露设计，日常维护时不需要拆解外罩即可完成注油保养；电气元件的安装位集中布置在机架后侧的线槽内，走线沿铝型材槽道排布，既避免加工过程中切屑刮擦线缆，也方便后期排查线路故障。各轴的限位开关安装位预留了调节余量，可根据实际的行程需求调整软、硬限位的触发位置，防止超程运动带来的机械碰撞损坏。主轴的冷却风道顺着Z轴连接板的走向做了避让设计，不会因为滑台移动拉扯冷却供电线路，走线的弯曲半径控制在线缆允许的最小弯曲半径以上，延长线缆的反复弯折使用寿命。
