龙门式桌面数控雕刻加工设备结构设计

这款桌面级龙门式数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、木材、亚克力、PCB板等多种材质的平面铣削、雕刻、钻孔作业，相比大型工业雕刻设备，它的占地尺寸控制在桌面可放置的范围，安装时仅需预留水平操作台面，四周留出不小于100mm的走线与操作维护空间即可，无需专门的设备地基，适配普通工作室的场地条件。

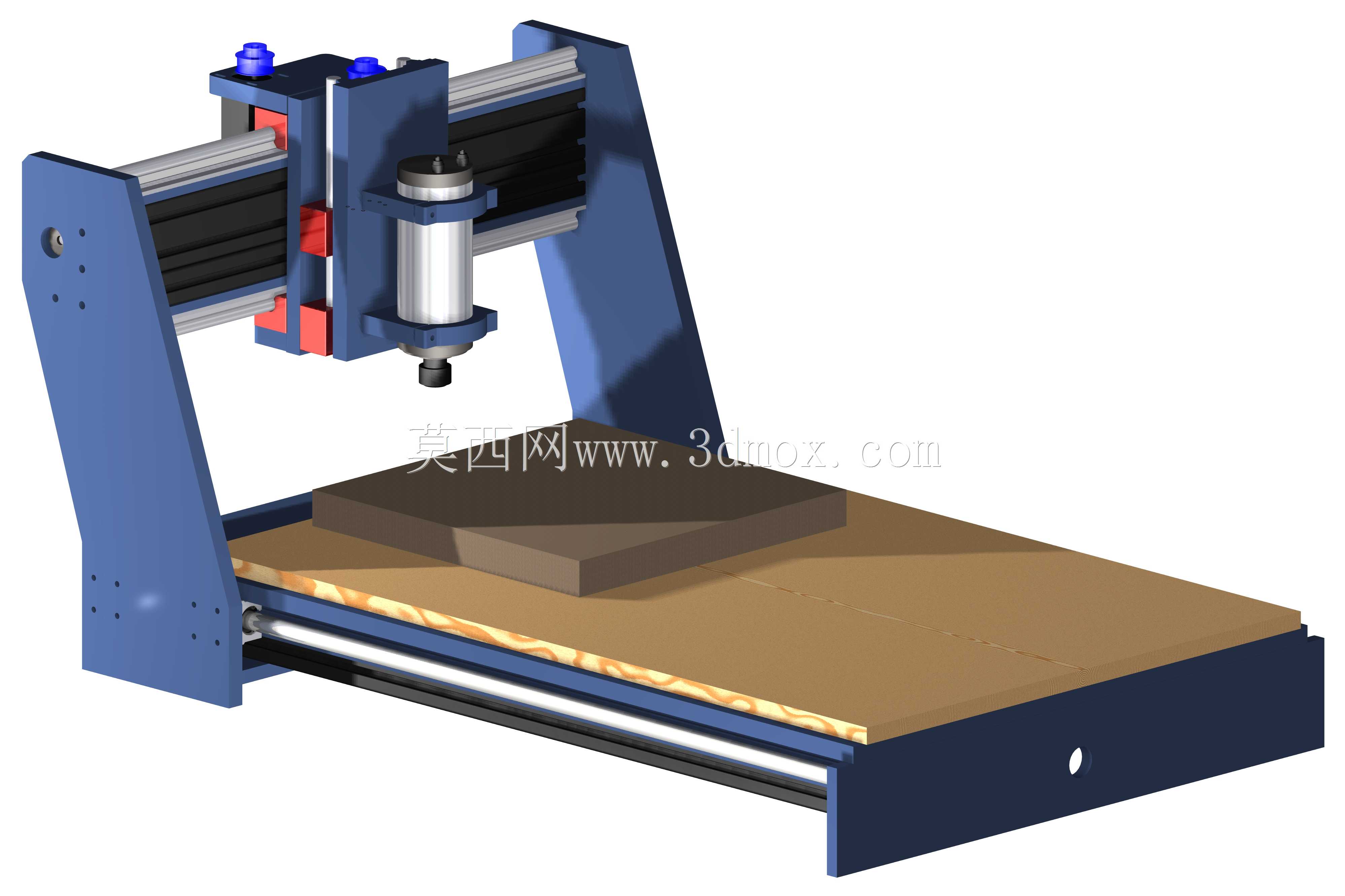

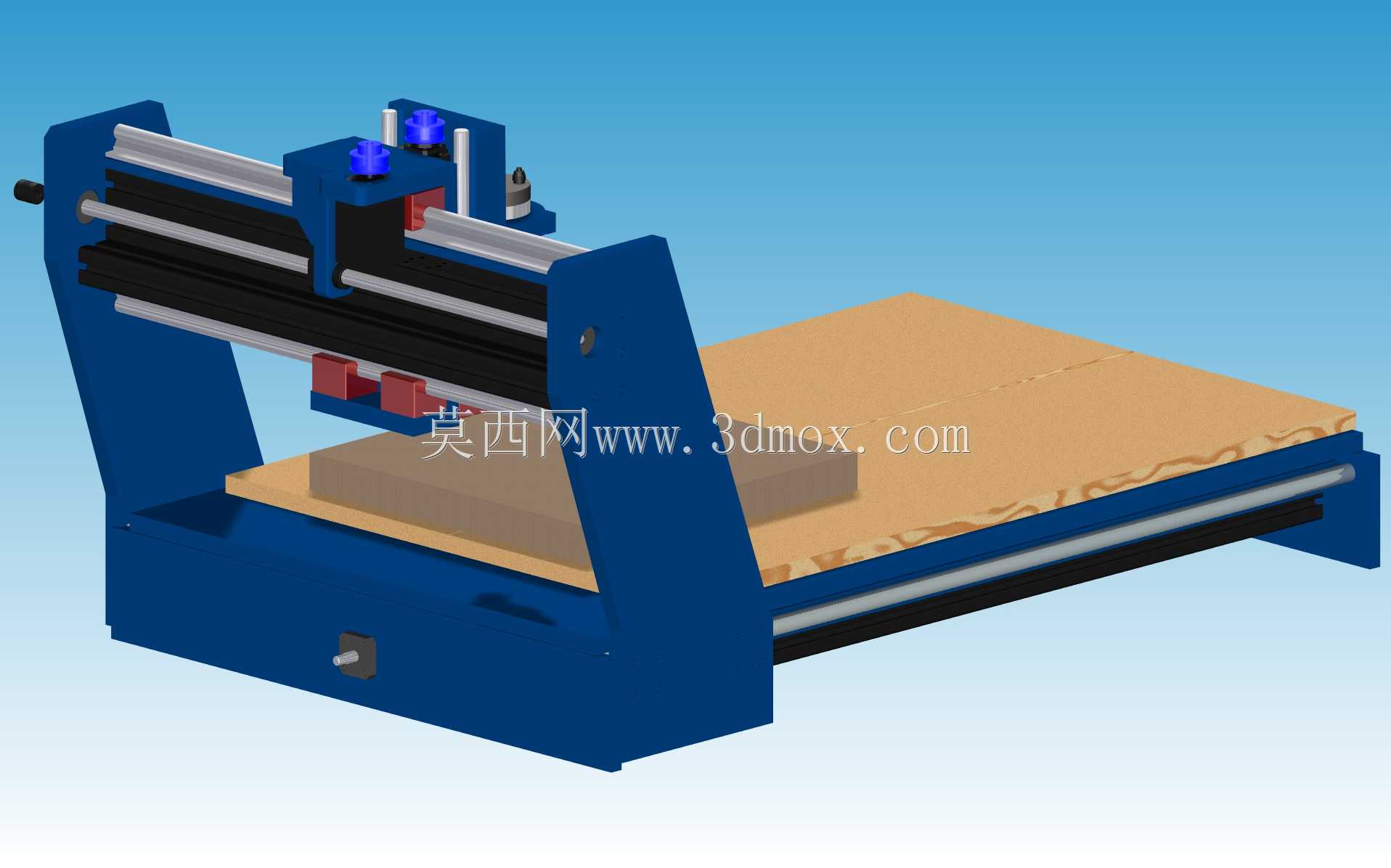

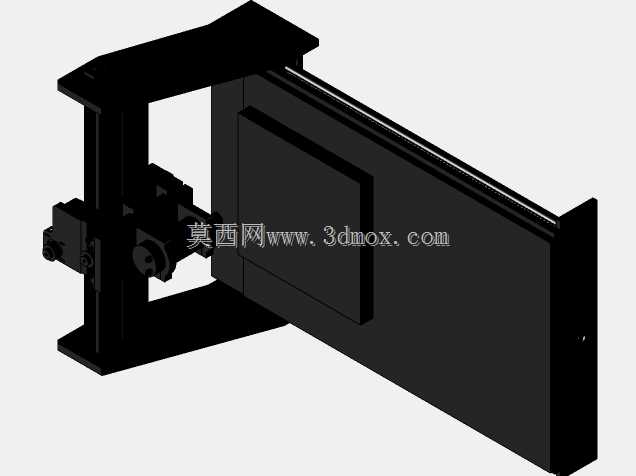

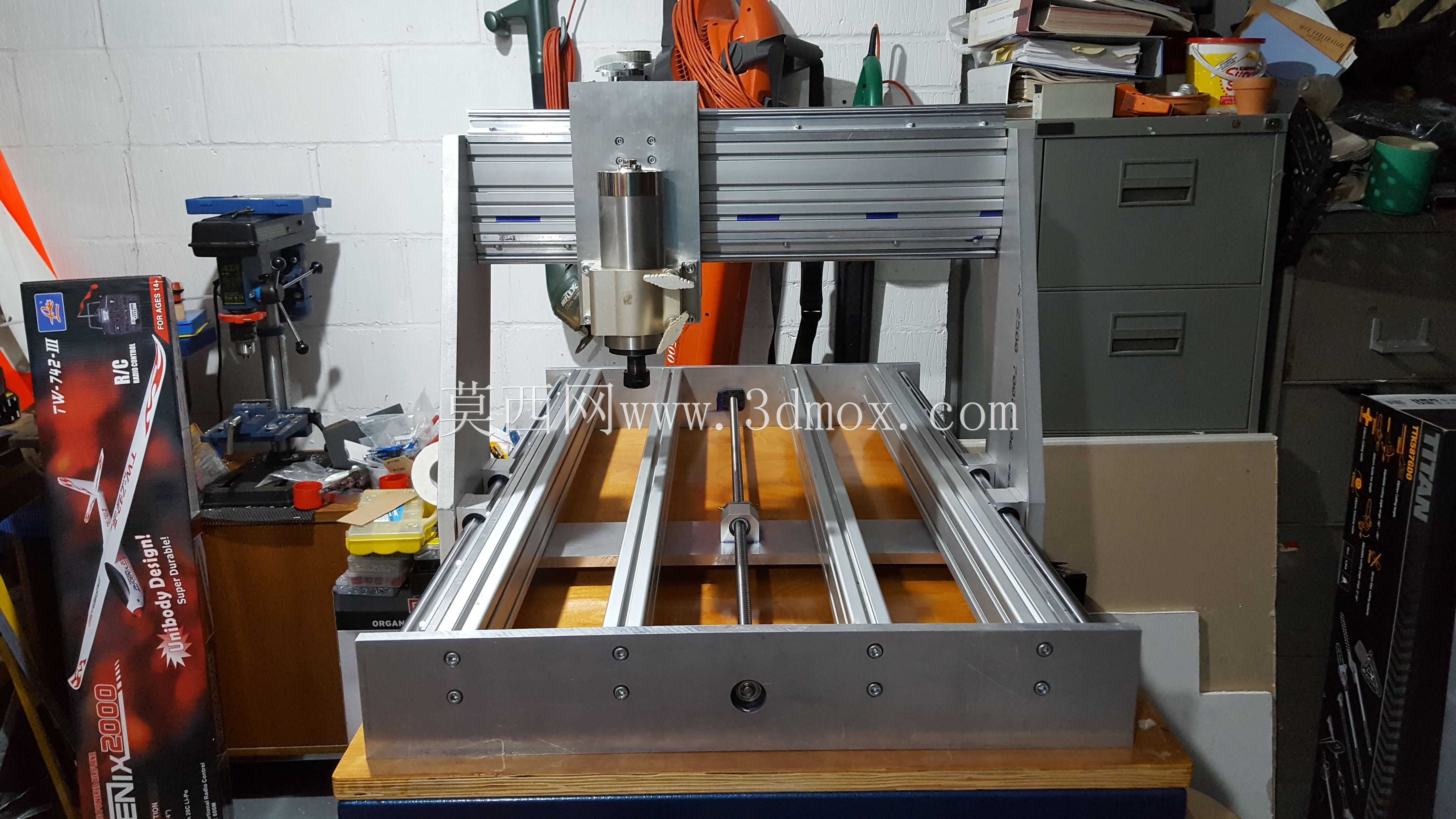

结构设计上采用双侧立柱支撑横梁的龙门架构，横梁搭载主轴滑座，通过直线导轨实现X、Y、Z三个轴向的精准进给，Z轴方向搭载高速电主轴，可适配不同直径的铣刀、雕刻刀头，满足不同加工精度与切削深度的需求。Y轴传动布置在床身底座两侧，配合工作台面的平整支撑，保证加工过程中工件装夹的稳定性，工作台面采用高密度耐磨板材铺设，可直接通过压板、夹具固定待加工工件，无需额外加装辅助工作台。

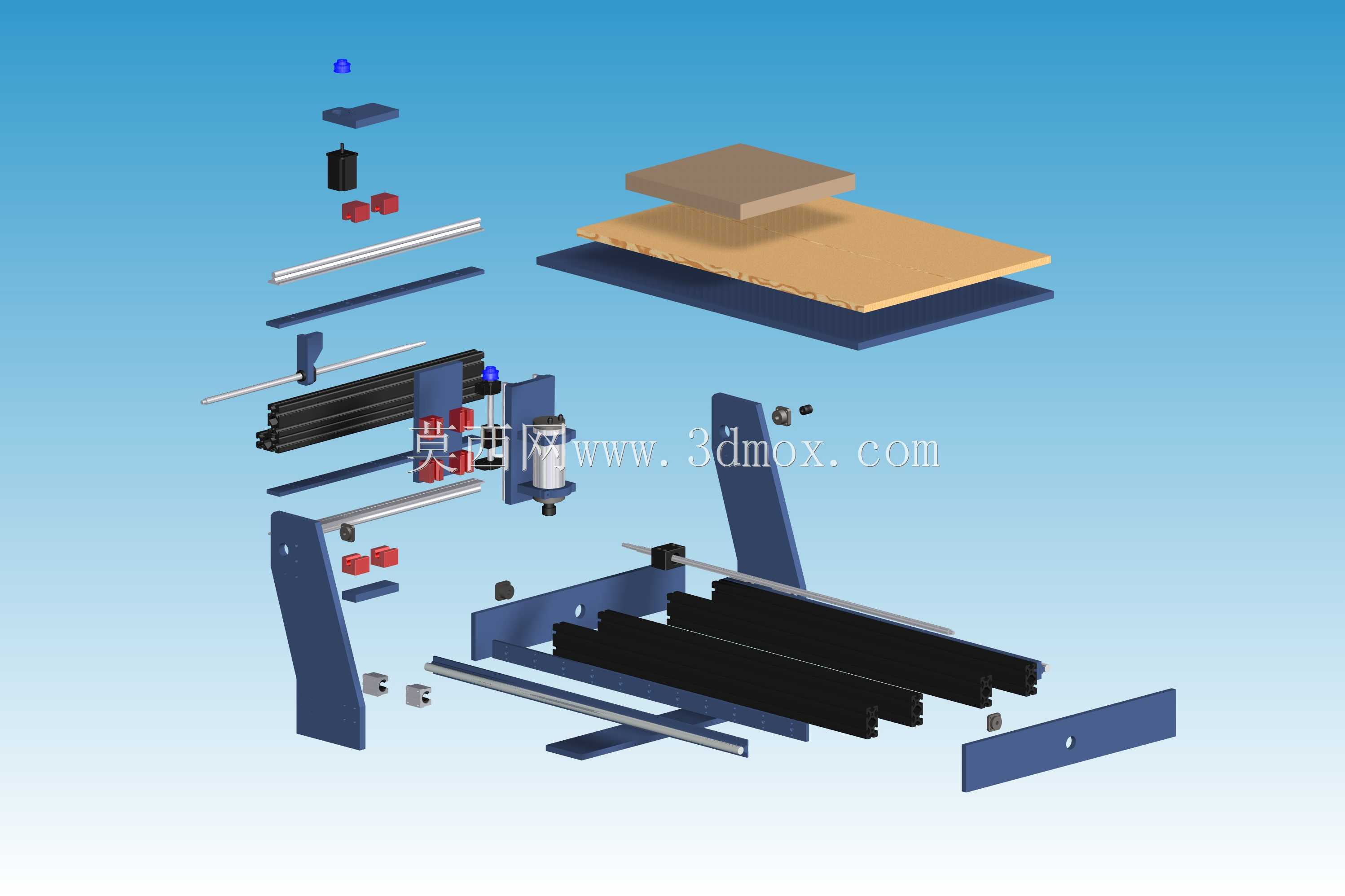

设计过程中优先考虑了实际建造的可落地性，所有结构件的安装孔位、型材拼接位置都做了装配公差预留，侧立柱与底座的连接采用螺栓紧固方式，既保证整体结构的刚性，又方便后期拆装调整。传动部分选用常见的线性导轨与滚珠丝杠搭配，采购与替换成本较低，适合个人搭建时的配件选型。主轴的安装位做了同轴度校准基准，装配时可通过基准面快速调整主轴垂直度，避免加工时出现斜面、台阶差等问题。

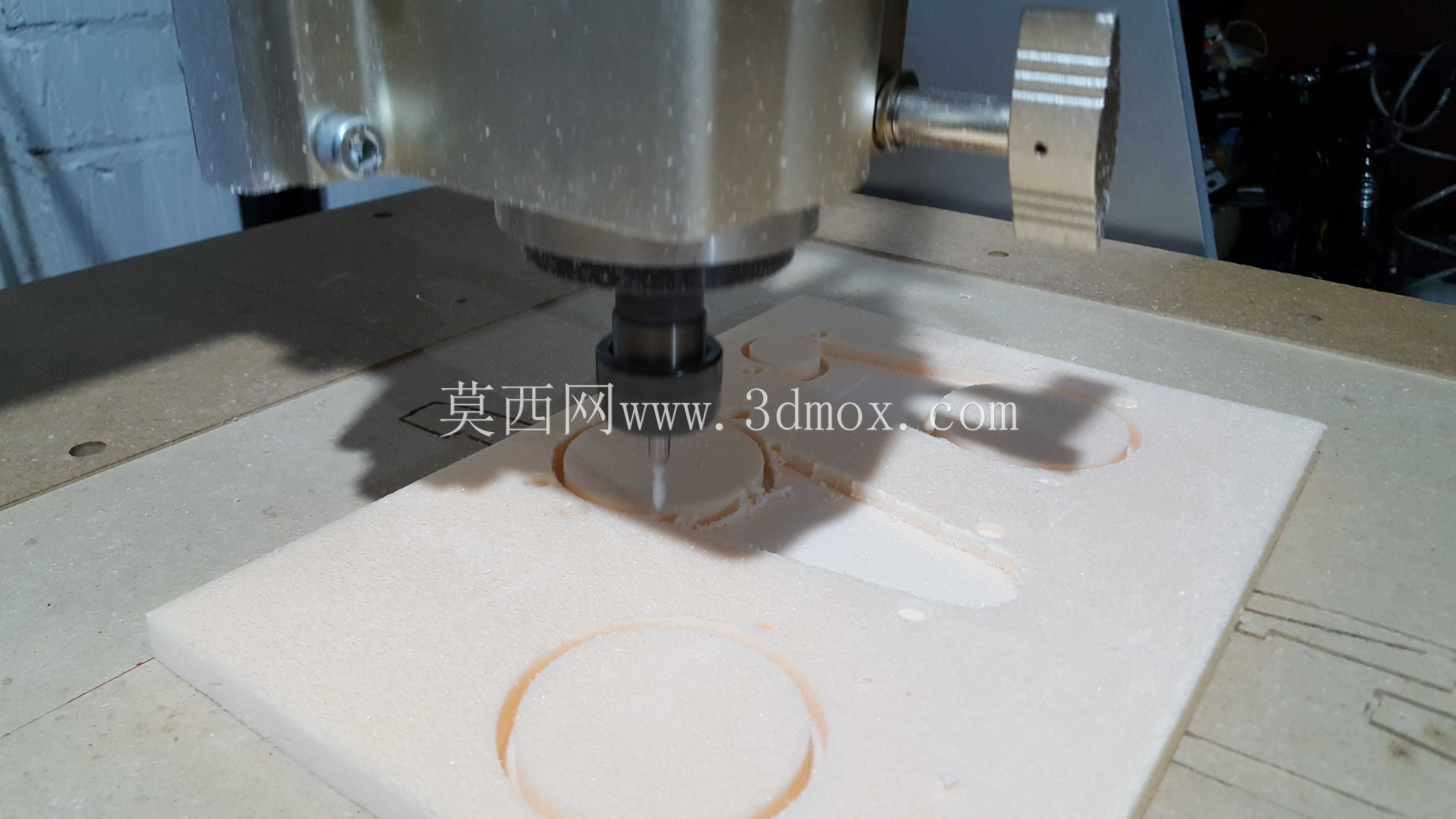

设备的走线全部沿立柱、横梁内侧的线槽布置，避免加工过程中切屑、冷却液磨损线缆，底座预留了驱动电路、控制板的安装空间，可直接将控制模块集成在设备内部，减少外部走线的杂乱问题。实际使用时，可根据加工材质的不同调整主轴转速与进给速度，加工木材时可采用较高的进给速度提升效率，加工软铝等金属材质时则降低进给量保证切削稳定性，Z轴的行程设计可满足最大80mm厚度的工件加工需求，覆盖绝大多数小型加工件的尺寸要求。

整体结构的刚性经过实际加工验证，在常规铣削参数下不会出现明显的共振振纹，加工表面粗糙度可满足普通工艺品、零件打样的要求，双侧龙门的对称结构也抵消了单侧悬臂结构的受力变形问题，长时间运行下的进给精度保持性较好，适合小批量零件加工、创意作品雕刻、电路板制作等多种作业场景。
