多板层叠式精密注塑成型模具结构

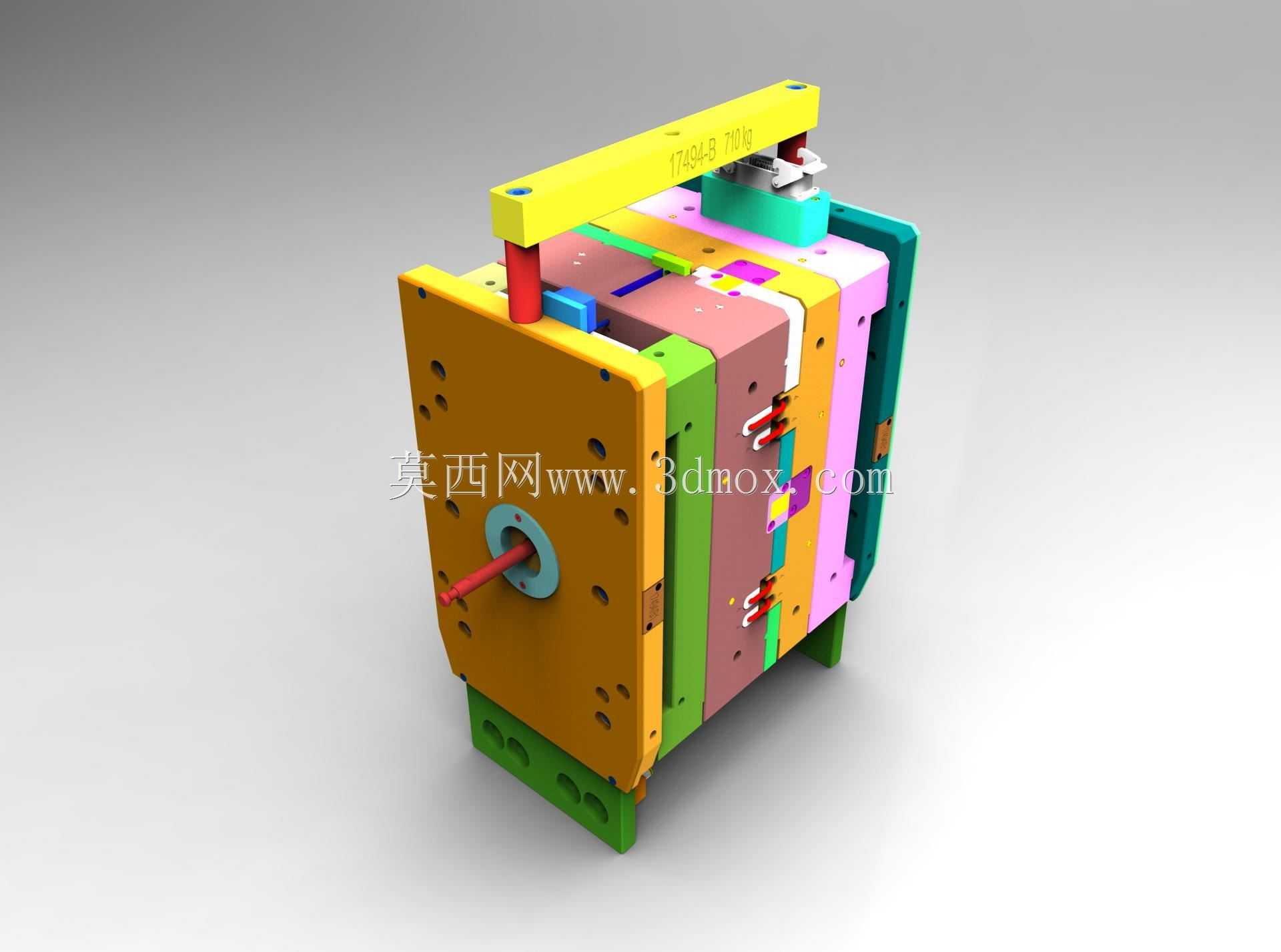

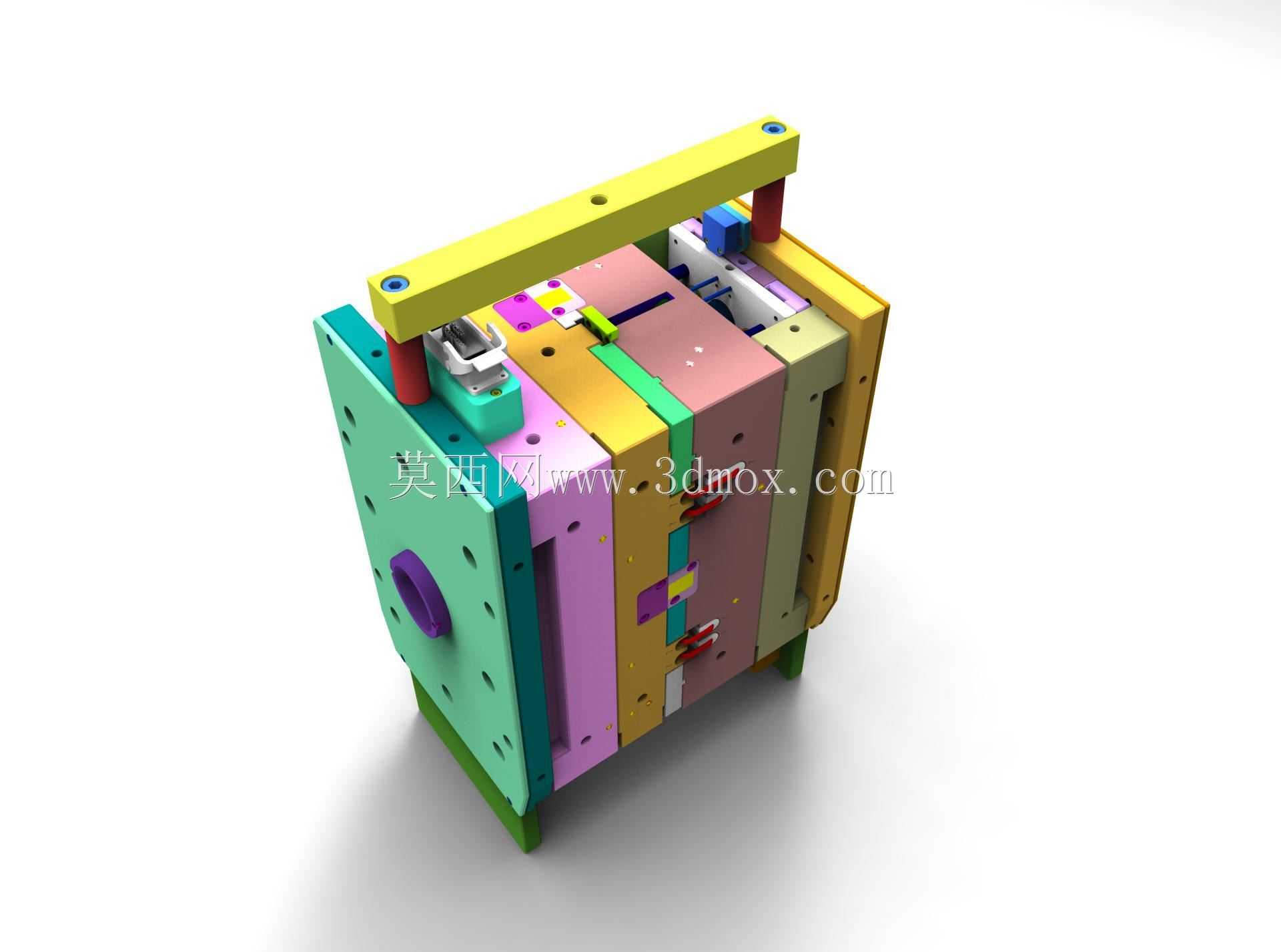

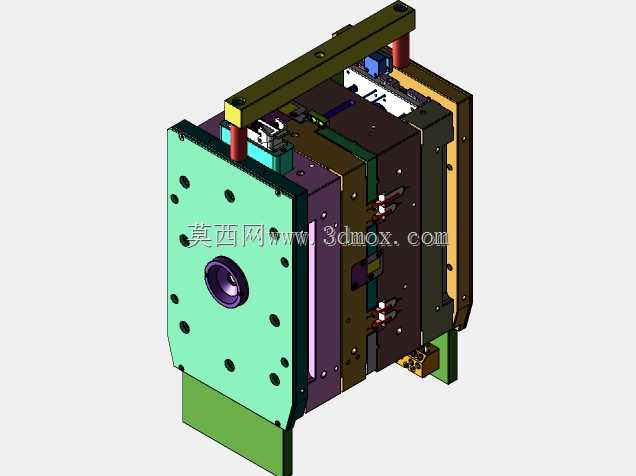

这套模具结构面向热塑性塑料件的批量注塑生产场景，适配卧式注塑机的安装接口，整体采用多板层叠式的经典模架布局，从结构分区上可清晰划分为定模侧、动模侧、顶出机构、导向定位组件几大核心部分。在实际生产场景中，这类模具主要用于成型结构复杂度中等、尺寸精度要求较高的塑料壳体类零件，常见于消费电子外壳、小型家电结构件、工业塑料配件的量产工序，单模次可根据型腔排布实现1出1或1出多的成型效率，匹配常规100-200吨锁模力的注塑设备即可完成生产。从设计思路来看，整套结构优先保证开合模动作的顺畅性，四组导柱导套沿模架四角对称布置，合模时的定位精度可控制在0.02mm以内，避免动定模错位导致的塑件飞边、尺寸超差问题。模架各层板件采用不同配色做结构区分，方便现场装配、维保环节快速识别不同功能的板件，减少错装风险。浇注系统的流道布局沿分型面均衡排布，保证熔融塑料进入各型腔时的压力、温度保持一致，避免不同位置塑件出现填充不足、缩痕、内应力不均的缺陷。冷却回路沿型腔、型芯周边均匀布置，回路间距、距成型面的距离都经过合理核算，保证成型周期内模温均匀可控，缩短塑件冷却定型时间，提升整体生产效率。顶出机构采用多顶杆协同顶出的布局，顶杆位置对应塑件的加强筋、安装柱等刚性较好的区域，避免顶出过程中塑件出现顶白、变形问题。安装边界上，模架整体外形为规整的长方体结构，顶部吊装孔、侧面定位槽、底部安装孔位都按照通用注塑机的装模标准设计，现场装模时可快速完成定位、锁模、管路对接，不需要额外做安装位的二次加工。模具的侧向抽芯结构集成在模架内部，针对塑件侧面的倒扣特征做了专门的抽芯行程设计，开合模过程中抽芯动作与模架开合动作通过机械结构联动，不需要额外配置液压或气动抽芯组件，降低了模具的制造成本与后期维护难度。各板件之间的连接螺丝、定位销都做了等强度排布，保证长期反复开合模受力下，模架不会出现局部变形、连接松动的问题。
