碗盘类餐具注塑成型模具结构设计

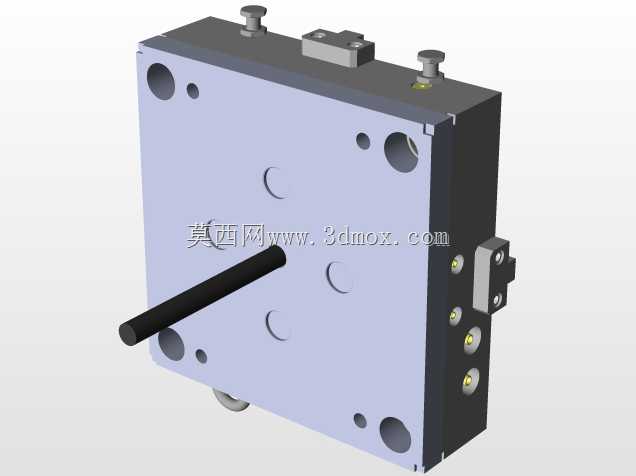

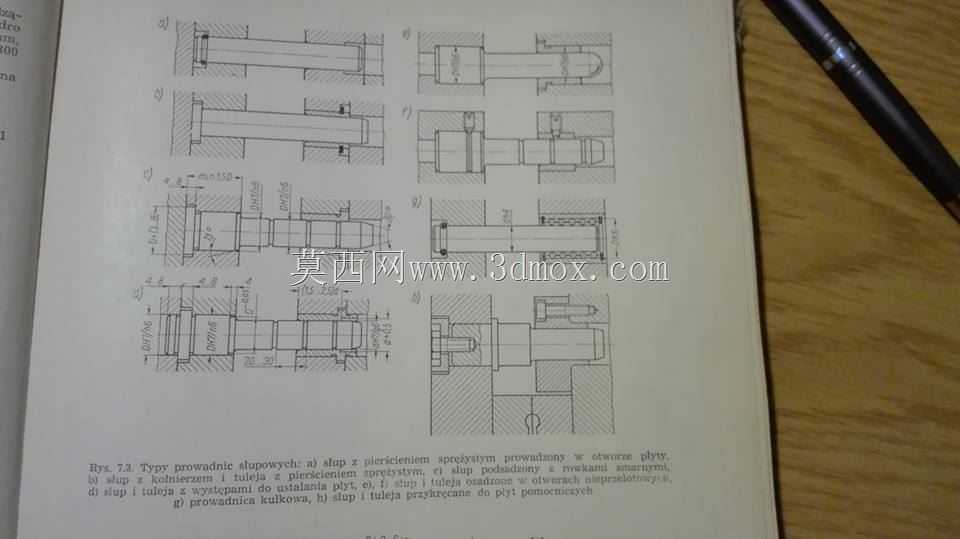

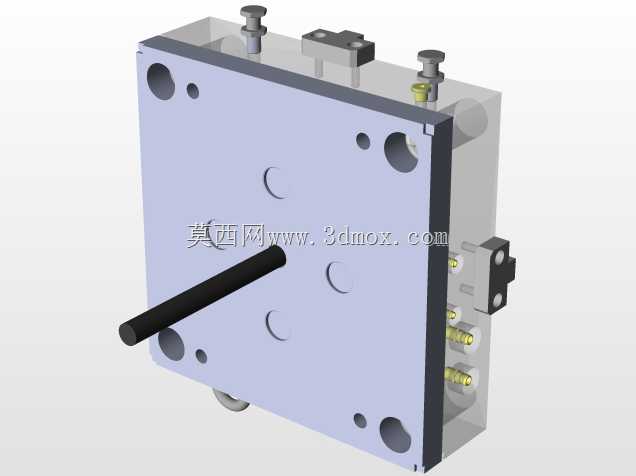

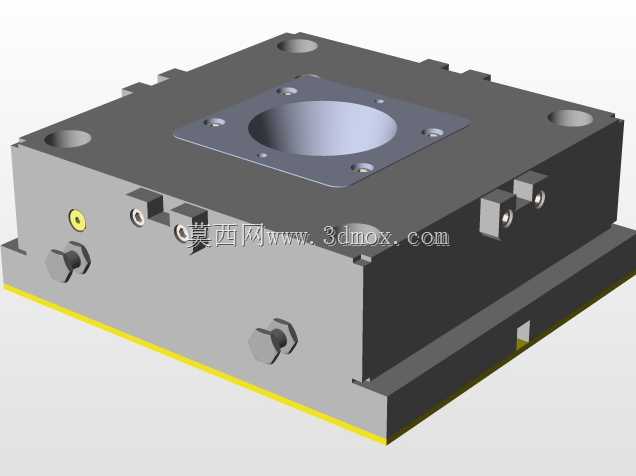

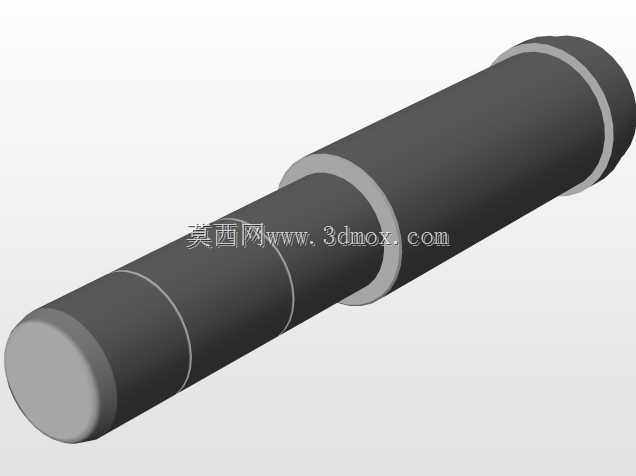

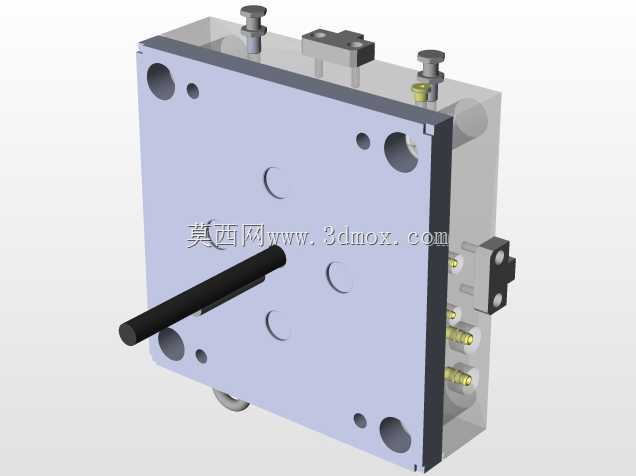

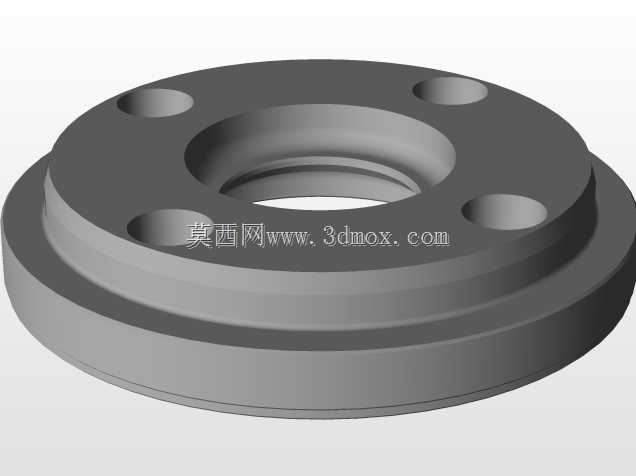

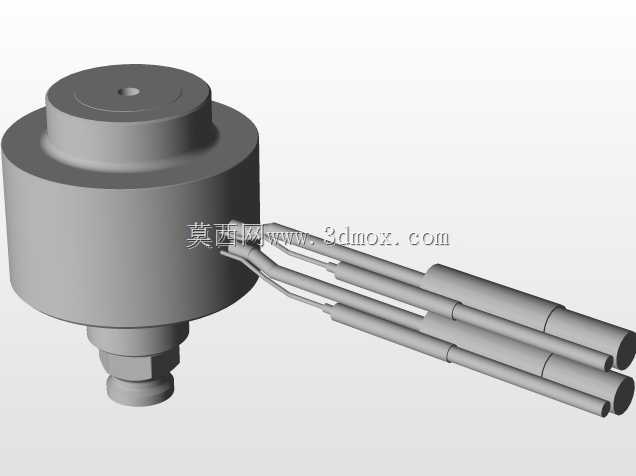

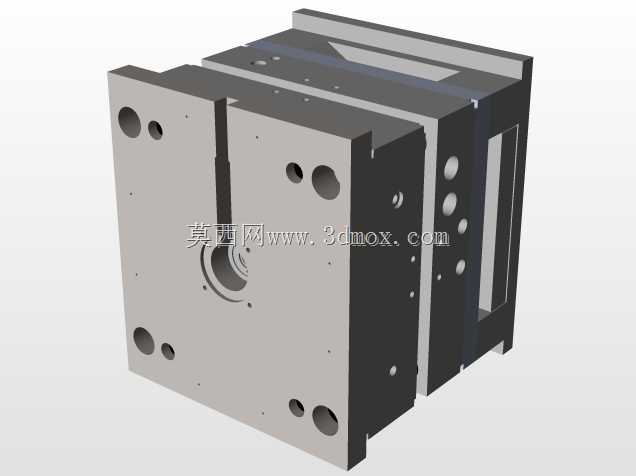

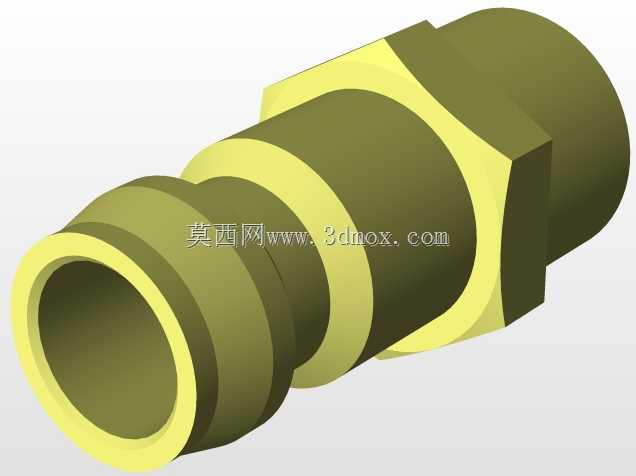

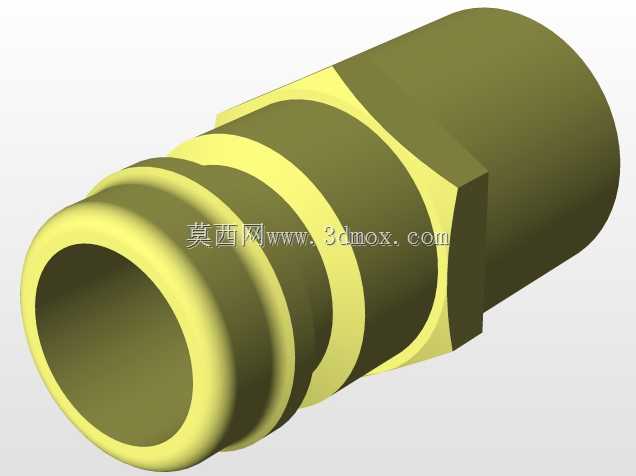

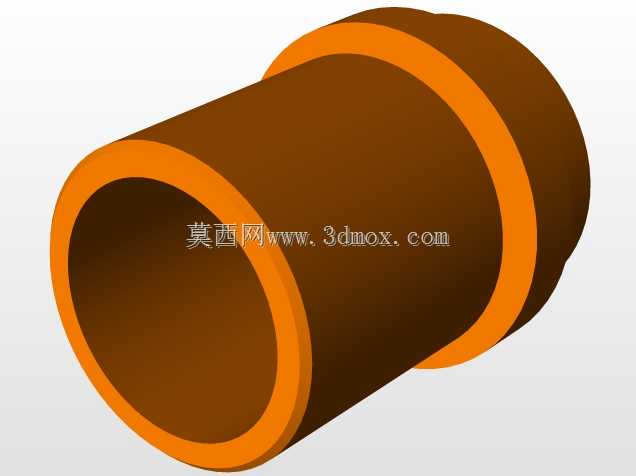

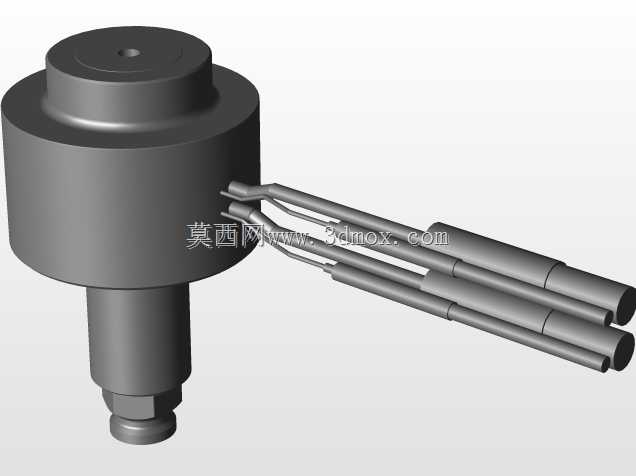

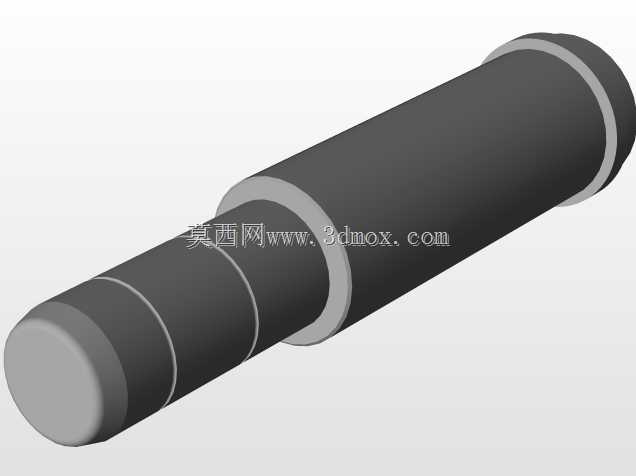

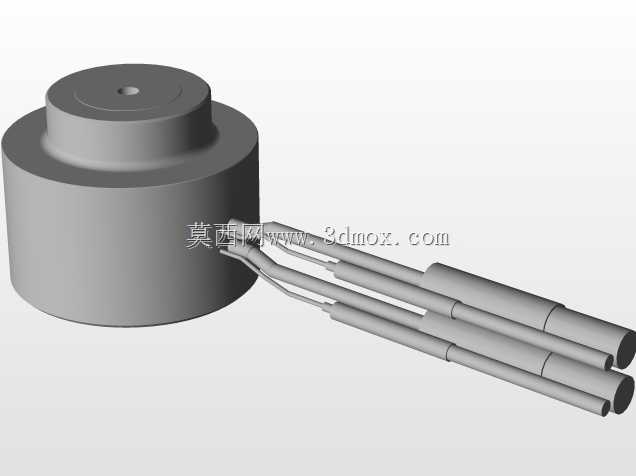

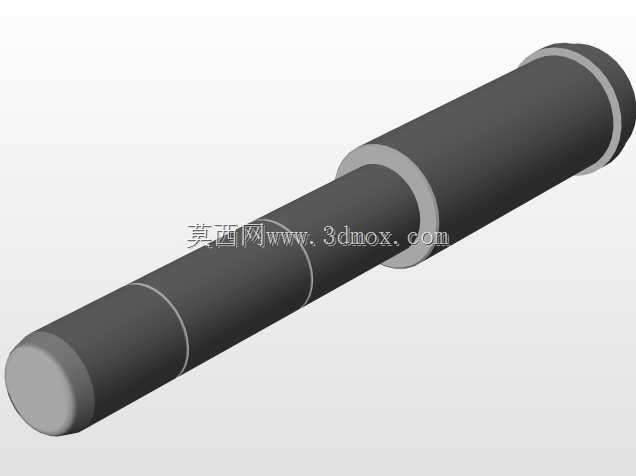

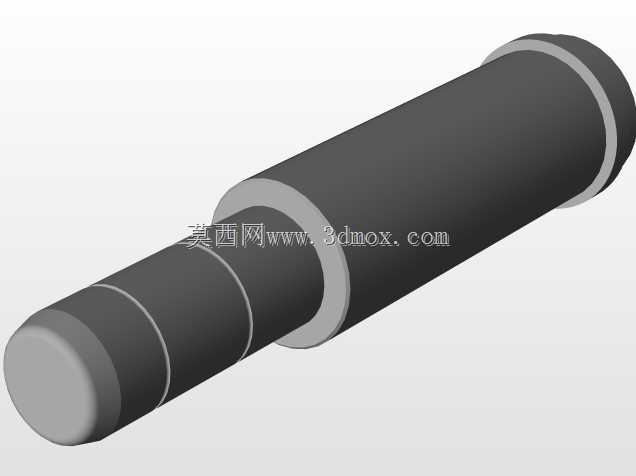

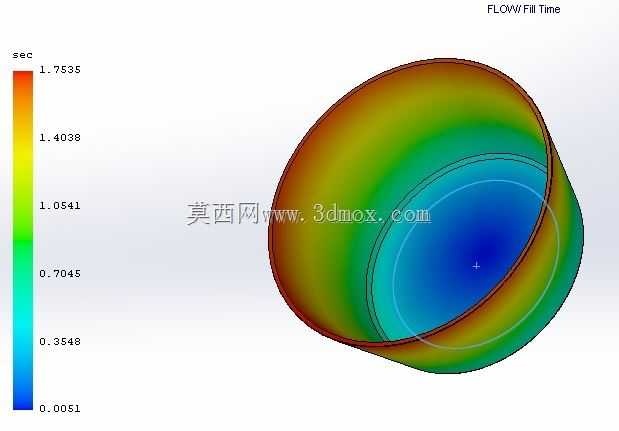

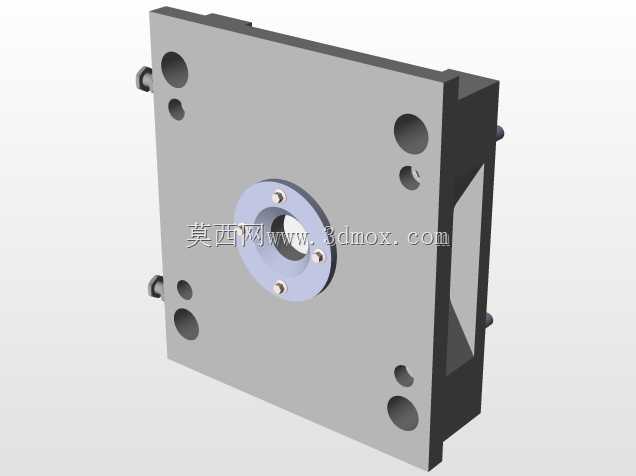

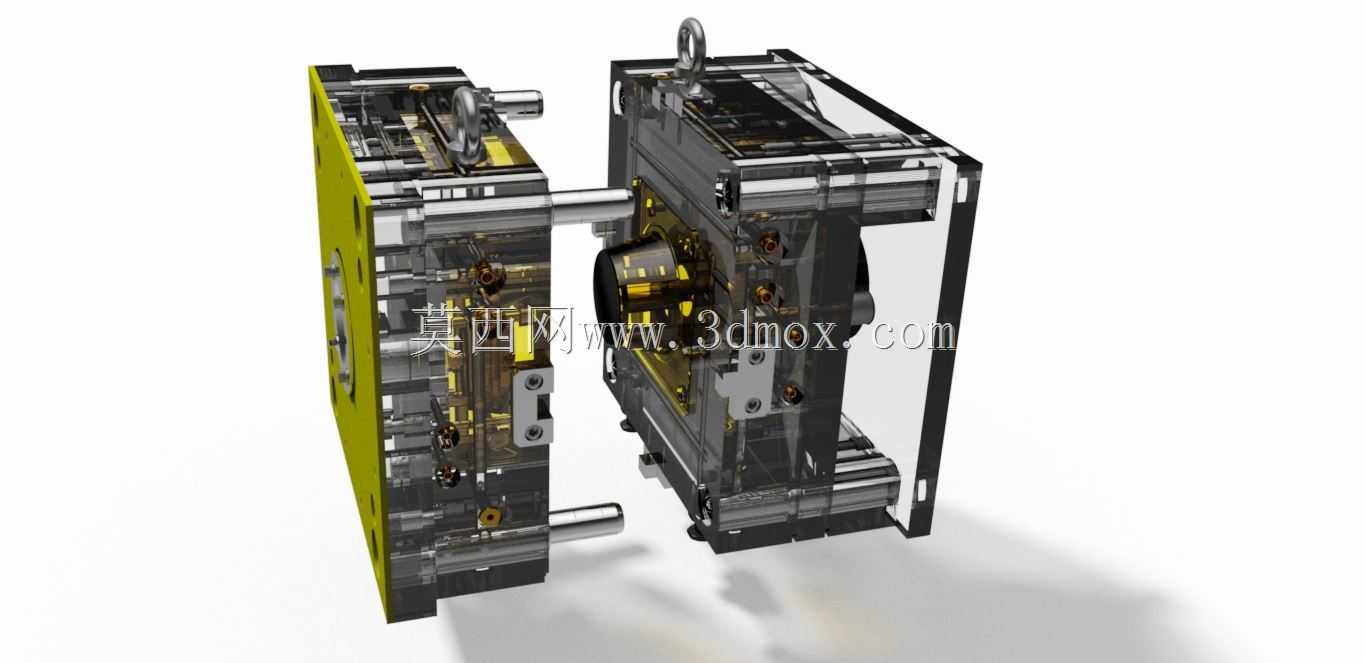

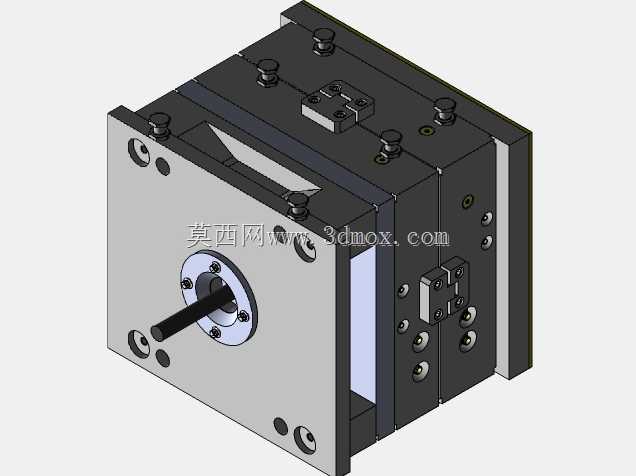

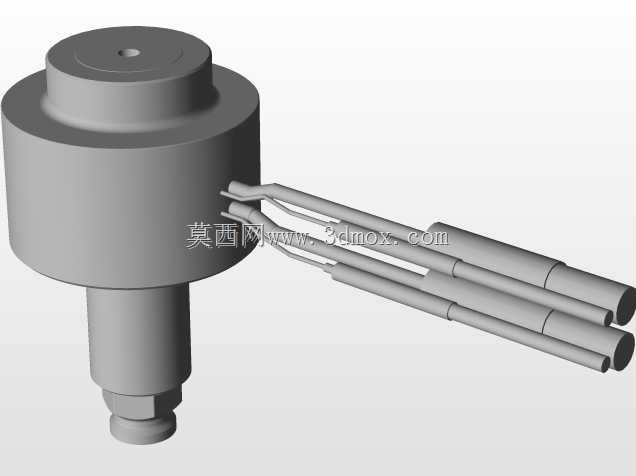

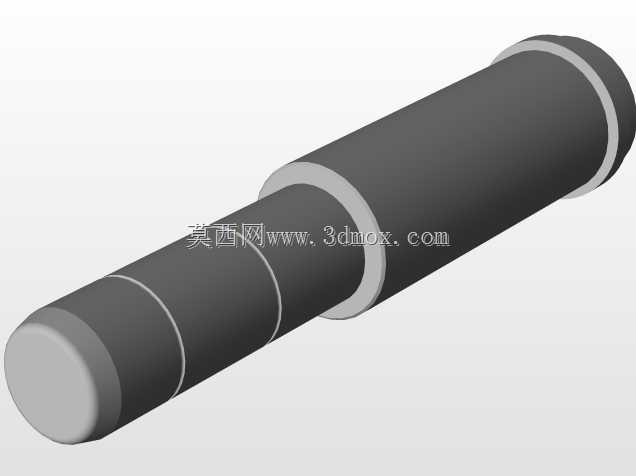

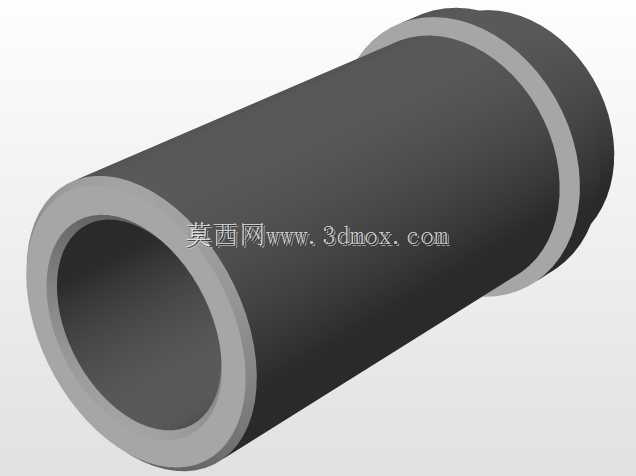

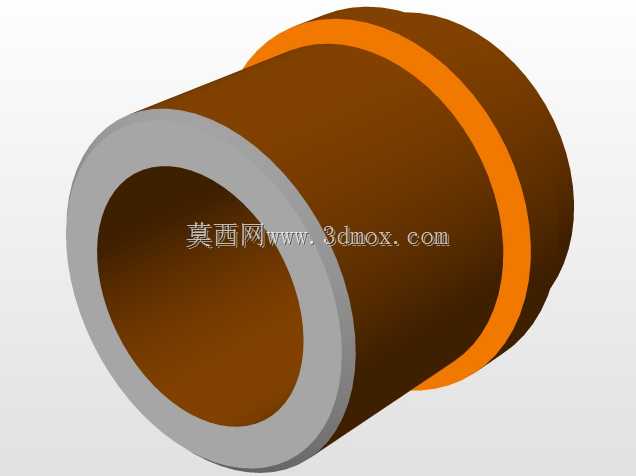

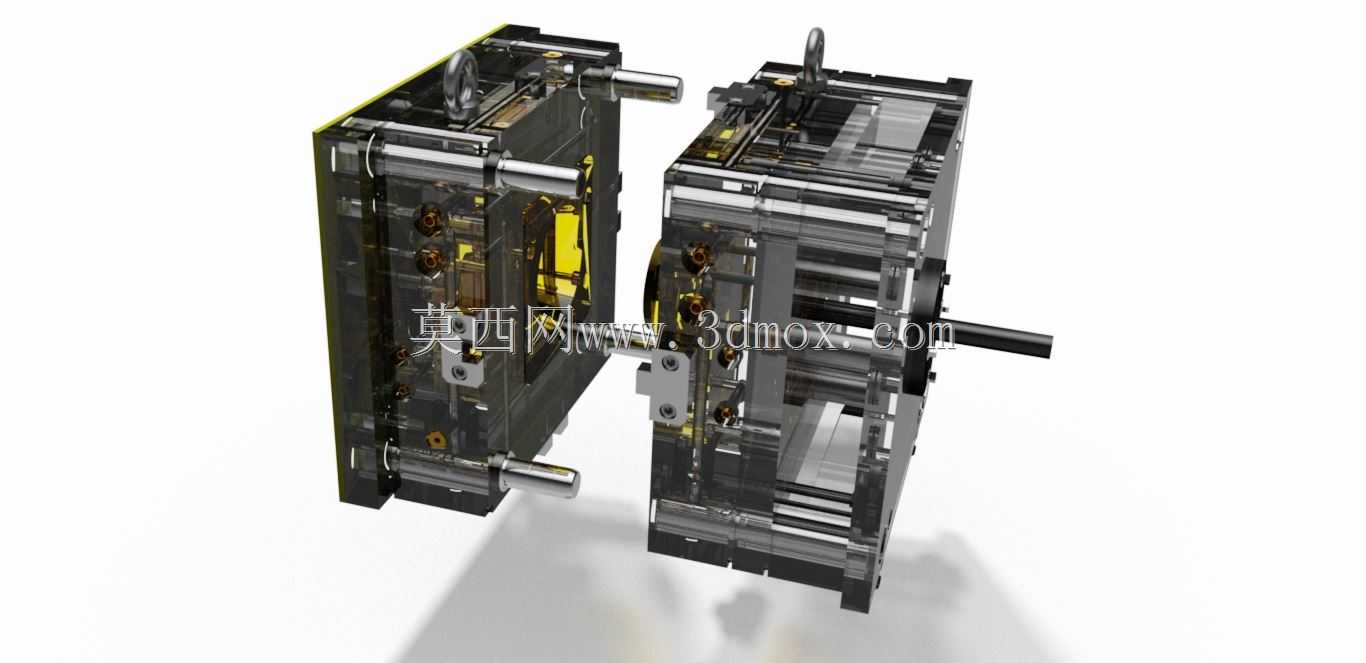

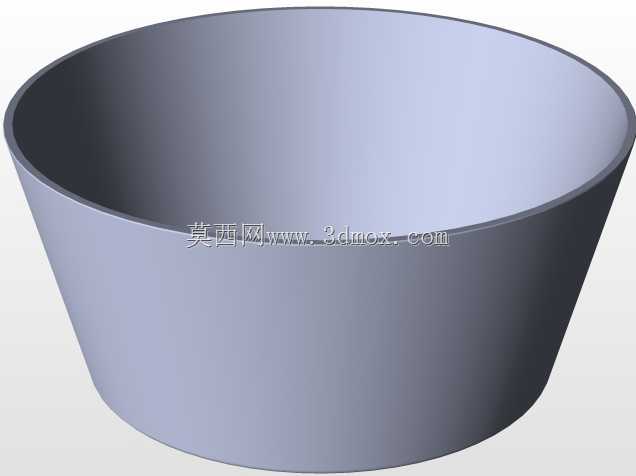

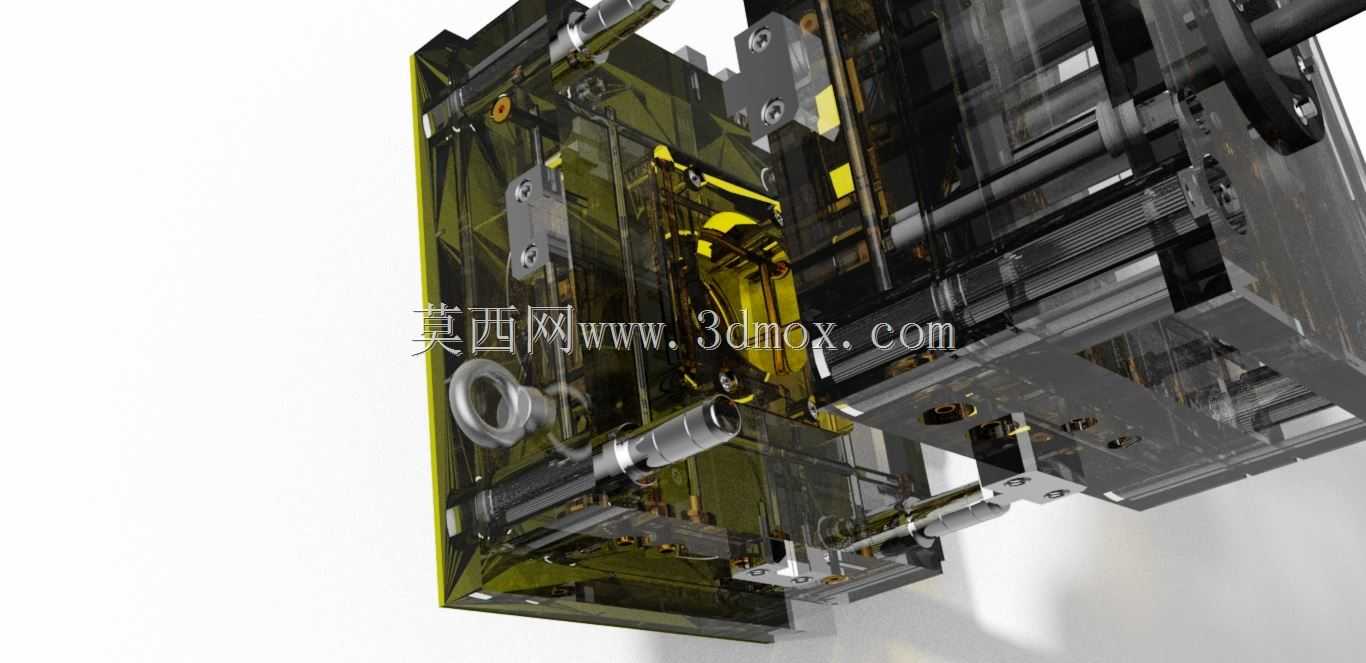

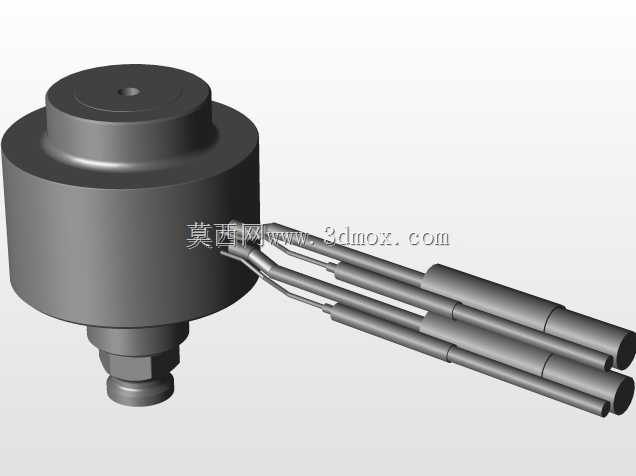

这套模具针对日用餐饮领域的碗、盘类薄壁塑件开发，核心应用于日用品注塑生产车间的批量成型工序，适配卧式注塑机的安装规格，可直接完成PP、密胺等常用餐具材质的注射充模、冷却定型、脱模取件全流程作业。从实际生产需求出发，设计阶段优先考虑薄壁塑件的充模流动性，浇注系统采用平衡式热流道布局，避免多腔成型时出现的填充不均、飞边、缺料等常见缺陷，流道转角处全部做圆弧过渡处理，减少熔体注射过程的压力损失，同时降低流道凝料的残留占比，提升原料利用率。模具的成型型腔按照碗盘的曲面轮廓做高精度抛光处理，表面粗糙度达到镜面级要求，确保成型后的塑件表面无划痕、无熔接痕，无需额外二次抛光即可直接进入包装工序，适配餐饮制品对外观质量的严格要求。冷却回路采用随形排布设计，紧贴型腔壁面设置，水路直径与间距经过流速与换热效率核算，保证成型周期内模温均匀稳定，避免塑件因冷却不均出现翘曲变形，尤其是碗沿、盘边这类薄壁边缘位置，冷却回路做了加密排布，防止局部积热导致的脱模变形。脱模结构采用推板顶出方式，顶出力均匀分布在塑件的整个端面，避免顶杆顶出造成的局部顶白、顶穿缺陷，针对碗类塑件的深腔结构，脱模机构同步设置了进气装置，开模顶出时自动打破型腔内部的真空状态，防止塑件吸附在型腔内壁导致的脱模变形。模具的导柱导套采用高精度配合公差，合模时的定位精度控制在0.02mm以内，保证长期批量生产过程中型腔不会出现错位飞边，模架选用标准模架规格，安装孔位、开模行程都适配行业通用注塑机的参数要求，无需额外改装即可直接上机使用。整套结构的排气槽开设在型腔最后填充的边缘位置，深度控制在0.02mm，既能顺畅排出型腔内的空气，又不会出现熔体溢边的问题，实际生产中可有效降低烧焦、气泡等成型缺陷的出现概率。
