800带式输送机配套磁吸定位工作台

　　这套磁吸式工作台结构是为800毫米带宽的带式输送系统配套设计的工位定位组件，在散料输送、流水线工件转运、车间物料分拣场景中承担工位侧方固定、工装挂载、辅助定位的作用，区别于常规落地式独立工作台，该结构直接依托输送线机架侧边安装，不需要额外占用车间地面布设独立支撑，适配老旧输送线技改、新线紧凑布局的安装需求。

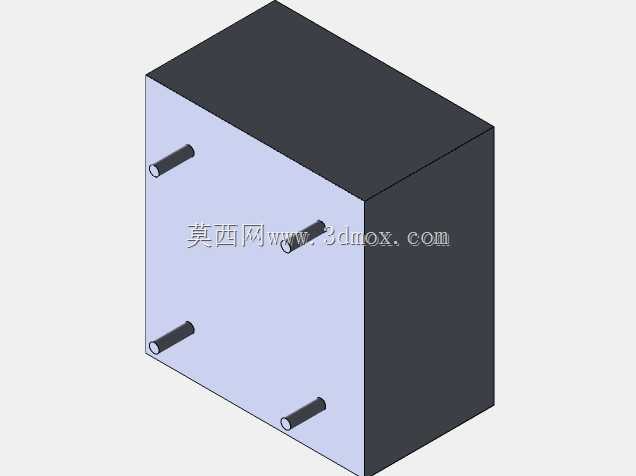

　　从结构设计逻辑来看，主体采用整块实心钢制台体作为磁力承载基体，台体朝向输送线的安装面预留四根向外伸出的圆柱定位销轴，销轴的排布间距完全匹配800带式输送机机架侧边的标准安装孔位，现场安装时不需要在机架上额外钻孔、焊接，直接将销轴穿入机架预设的安装孔后锁紧端部固定件即可完成装配，单台工位的安装耗时可以控制在半小时以内，后期输送线调整工位布局时也可以快速整体拆卸移位，不会对原有输送机架造成不可逆的加工损伤。台体本身选用高导磁钢材加工，内部嵌装的强磁磁组可以在工作台正面形成均匀的磁吸附着面，现场使用时，铁质工装夹具、待分拣的金属工件、检测用的钢制量具都可以直接吸附在台面上，不需要额外加装卡箍、压板，操作人员在输送线旁完成工件质检、小件组装、标签粘贴工序时，随手放置的工具不会因为输送线运行的振动滑落，也不会出现工件被运行的输送带剐蹭带落的问题。

　　设计阶段首先核对了800带式输送机的机架侧边安装边界：常规800带宽的带式输送机，机架侧边的安装立面距离输送带边缘的预留间隙通常在120-180毫米区间，这套工作台的台体厚度控制在150毫米，安装后背靠机架立面时，台体朝向操作侧的外边缘刚好和输送带的侧边保持30毫米以上的安全间隙，既不会干涉输送带的正常运行、也不会和输送线上回程的托辊部件产生运动干涉，台体的竖向安装高度对齐输送带的工作面标高，操作人员站在线边作业时，工作台面的高度和手肘自然下垂的操作高度匹配，长时间作业不需要抬臂或者弯腰，符合线边工位的人机工程要求。

　　磁路设计上没有采用整面满铺磁钢的方案，而是将磁组按照四象限分区嵌装在台体内部，每个磁区的磁吸面独立形成闭合磁路，磁吸作用力集中在台体正面的工作区域，台体背面朝向输送机架的一侧几乎没有外溢磁场，不会对输送线上搭载的带磁性敏感元件的工件、或者机架上安装的转速传感器、跑偏开关产生磁干扰。四根安装销轴和台体的连接位置做了加强焊接处理，销轴的伸出长度预留了足够的调节余量，对应不同厂家生产的800带式输送机机架侧板厚度差异，可以通过搭配不同厚度的调整垫片，保证台体安装后保持水平，不会出现倾斜歪扭。

　　在实际工况适配中，这套磁吸工作台可以承受线边作业的常规冲击载荷，台体的刚性足够支撑操作人员在台面上完成小型工件的敲击校准、零件临时组装作业，不会出现台体晃动变形的问题；磁吸面的作用力可以稳定吸附重量在5公斤以内的钢制工装，即使输送线运行过程中产生持续的低频振动，吸附的工装也不会出现移位滑落。针对散料输送场景，台体的所有外棱边都做了倒角处理，没有尖锐的突出棱角，清理洒落的物料时不会剐蹭清扫工具，台面平整无凹槽，堆积的粉尘、洒落的颗粒物料可以直接擦拭清理，不存在积料死角。
