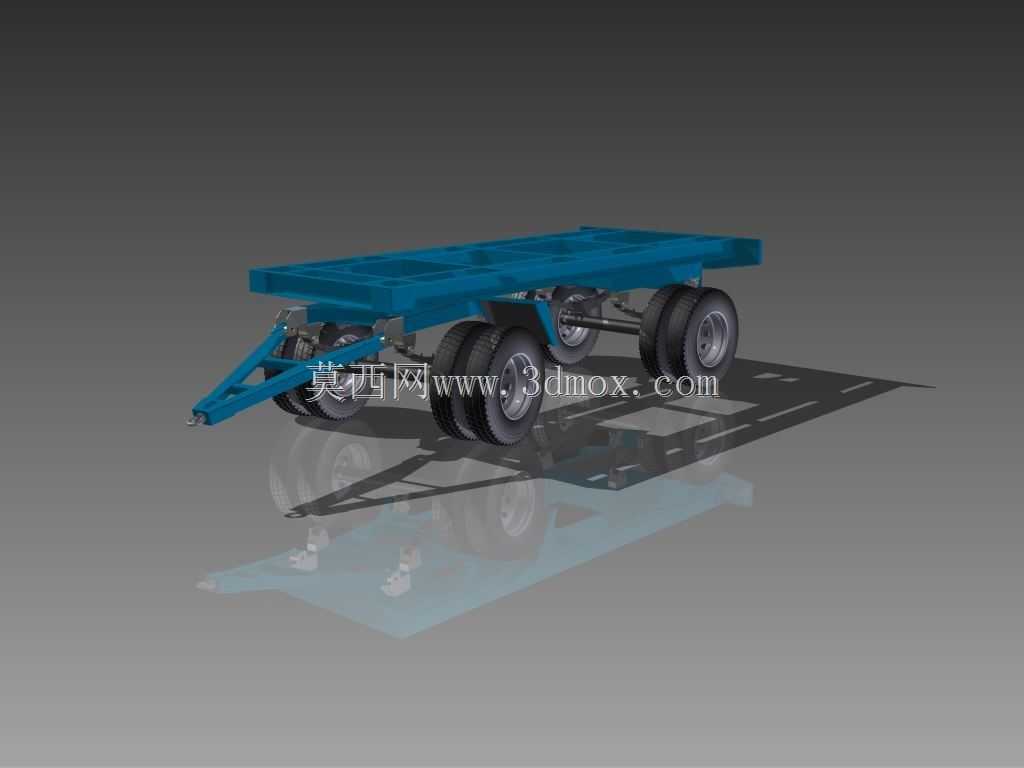

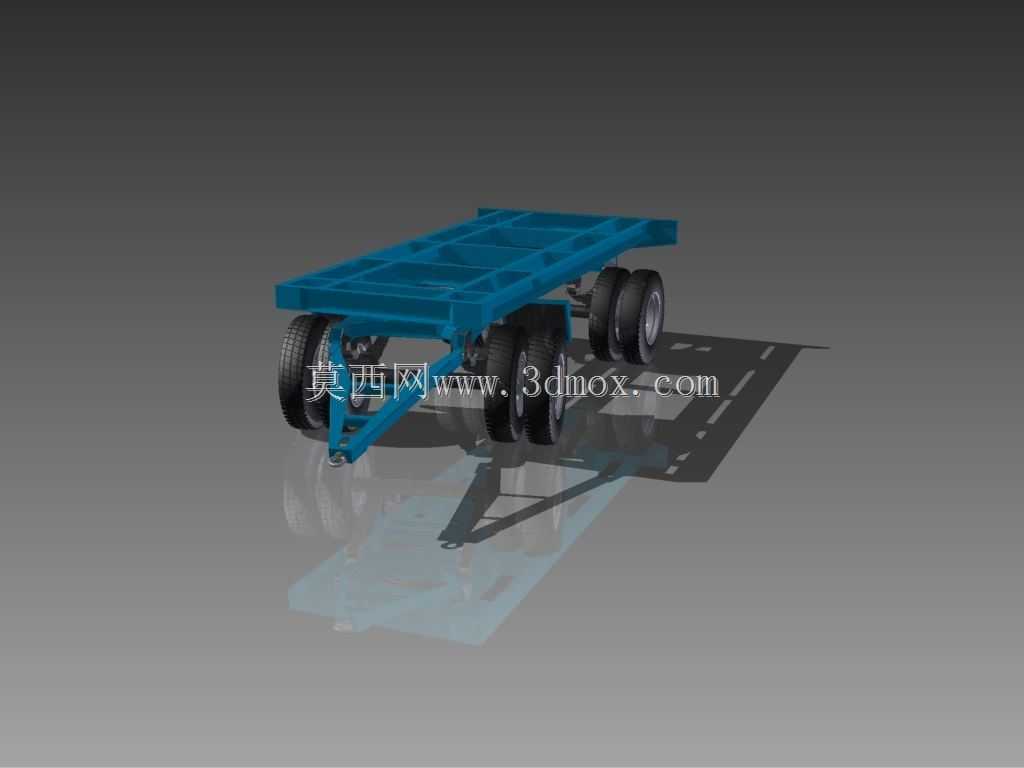

五吨载重重型平板牵引拖车结构设计

这款五吨级重型平板拖车，主要面向厂区内部重型工件周转、港口堆场短驳货盘转运、物流园区重型设备移位等场景设计，可搭配厂内牵引车、叉车等牵引设备完成重载运输作业，相比同载重级别的货运车辆，其转弯半径更小，对作业场地的通道宽度要求更低，适配厂区内部狭窄通道的通行需求。从结构设计层面来看，整车采用框架式承载底盘，主梁选用高强度矩形型钢焊接成型，横梁按照载荷分布规律做不等距排布，在轮位、牵引架连接位置额外增设加强筋板，避免重载工况下出现底盘形变、焊缝开裂等问题。平板台面为花纹钢板铺设，表面做防滑处理，可防止运输过程中工件、货盘出现滑移，台面边缘预留有绑带挂点，方便工作人员对运输货物做捆扎固定。行走系统采用多轴双排轮布局，单轮额定载荷匹配整车五吨的载重上限，轮胎选用工业级实心橡胶轮胎，既可以承受重载下的挤压形变，也能适配厂区常见的碎石、硬化水泥等不同路面，避免充气轮胎在厂区作业时容易被尖锐金属废料扎破的问题。牵引架采用铰接式结构与底盘前端连接，可实现水平方向大角度摆动，适配牵引设备与拖车之间存在高度差、转向角度大的作业场景，牵引连接端为通用型牵引销结构，可匹配市面上多数厂内牵引车、叉车的牵引接口，无需额外做转接改造。设计过程中重点考量了安装边界与通过性参数，整车离地间隙控制在合理区间，既保证了底盘下方传动、行走部件不会被路面凸起剐蹭，也避免了台面过高导致的装卸货难度提升、整车重心偏高的问题；轮距参数经过反复校核，在保证转向时轮胎不会与底盘侧边发生干涉的前提下，尽可能压缩整车宽度，适配厂区内部常见的三米宽度消防通道通行要求。转向系统采用随动转向结构，后轴轮组可跟随牵引角度自动调整方向，大幅减小整车转弯半径，在狭小的车间内部也能完成掉头、直角转弯等操作。整车没有设置自带动力单元，完全依靠外部牵引设备提供动力，结构简单可靠，日常维护仅需定期检查轮胎磨损、铰接位置润滑、焊缝状态即可，维护成本远低于自带动力的运输设备，适合固定区域内的高频次重载转运作业。在细节设计上，底盘侧面预留有可选装的防护栏、刹车系统安装位，用户可根据自身作业场景的安全要求，加装气刹或电刹系统，适配长距离下坡、高载重的特殊作业需求，牵引架位置也预留了警示标识、反光条的安装位置，满足厂区作业的安全规范要求。
